Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 20 окт 2010, 04:21

SmorBoB писал(а):
Если гнуть трубку предварительно наполнив ее песком, то она не будет сильно терять площадь сечения на перегибе.
Сам я, правда, не проверял на деле сей метод.


Этот процесс используется много где, в основном где нету трубогибов (трубогибочных станков). В одну сторону трубки забивается деревянный чепик, только не до конца ), а так чтобы потом плоскогубцами можно было вытащить. Понемногу насыпается песок и утрамбовывается, в зависимости от толщины и сплава трубки выбирается и метод трамбовки,если трубка толстая и ровная трудно сгибаемая по своему материалу, то можно просто подсыпать песок и бить ее дном о пол, песок довольно хорошо ляжет. Если тонкая и мягкая, можно использовать какой-то стержень (если трубка в виде змеевика, то стальной тросик), и им утрамбовывать песок, когда песок засыпан, сверху тоже вбивается деревянный чепик.
Если трубка мягкая, то берем какую-то нужную форму окружности и руками сгибаем как нада.
Если трубка из твердого метала, нужно взять паяльную лампу и разогреть место будущего сгиба перед тем как сгибать его об форму.

----------------------
теперь дальше по теме.
Почти сутки ушло на то чтобы перерыть всю квартиру вверх дном и найти две алюминиевые трубки чтобы одна плотно входила в другую. Входят правда плотнее чем я ожидал, хотелось бы зазор немного побольше, а потом пропилить канавки на поршне и место колец заправить туда стальную проволку (подобрать диаметр проволки так чтобы с поршнем плотненько входила в гильзу), и таким макаром сделать два кольца. Буду пытаться сделать так с теми трубками что нашел у себя.
После этого нужно будет закрепить шатун поршня на электро-лобзике, накапать полу-синтетики в гильзу, врубить лобзик на хороших оборотах, и держа гильзу в руке (незабываем одеть толстые кожаные перчатки чтобы не обжечься), понемногу вращаем гильзу пока кольца притираются к внутренней поверхности гильзы, что-то типа обкатки :) После этого должна быть довольно хорошая компрессия и свободность хода.
Ну а дальше каждый выбирает тип двигателя, который ему нада для использования этой гильзы с поршнем. :)

Щас вот еще проблема найти алюминиевые заглушки для гильзы и поршня, и придумать как бы правильнее сделать палец и закрепить его в поршне. Еще вот нада придумать, как в шатун втусовать место игольчатого подшипника обычный и закрепить его там, чтобы при температурном перепаде он не вываливался из шатуна. Дело в том что шатун хочу использовать из алюминиевой пластинки выпилить, но толщина будет чуть меньше толщины самого подшипника.

.. ОО придумал, нужно с двух сторон (не по бокам, а сверху и снизу) подшипника, надфилем пропилить небольшие канавки, потом вставляем подшипник в дырку шатуна, и молотком немного прибиваем шатун, получиться что алюминий войдет в эти канавки и подшипник уже никуда и никогда не вывалиться. (правда и менять в случае чего придется его вместе с шатуном :) )
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 20 окт 2010, 11:10

А стальные "кольца" просто напросто шкуру со стенок аллюминиевого цилиндра не посдирают неровными клочками? Мне екажется, что получишь ты страшную дыру, в задирах толщиной с ногу...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 20 окт 2010, 12:41

MegaBIZON писал(а):А стальные "кольца" просто напросто шкуру со стенок аллюминиевого цилиндра не посдирают неровными клочками? Мне екажется, что получишь ты страшную дыру, в задирах толщиной с ногу...


Ну как вариант можно медную проволку взять, но как себя поведет медь в вакуумном движке, который я собираюсь сделать я не знаю :(
Я не знаю до какой температуры он греется..
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 20 окт 2010, 13:15

так ты ещё и вакуумный делать будешь...
ну чорд его знает, что там нужно.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 20 окт 2010, 13:42

В вакуумных иногда графитовые поршни делают.
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 20 окт 2010, 14:02

и как ты себе представляешь поиски графитового поршня? :)
- "дядь-дядь у вас графитового стержня диаметром 4см длиной метр не найдется?"
- "тебе для домашнего ядерного реактора сынок?"
- "ага"
Последний раз редактировалось Pirate 20 окт 2010, 14:55, всего редактировалось 1 раз.
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 20 окт 2010, 14:34

:ROFL: :ROFL:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение coder_perm » 20 окт 2010, 14:56

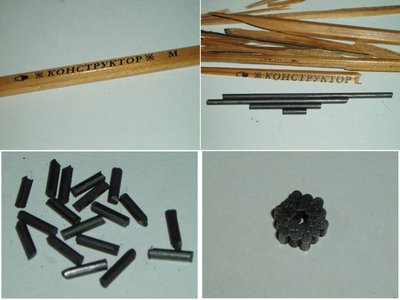

Я тут экспериментирую над парами скольжения.
Графит один из кандидатов.
Вложения

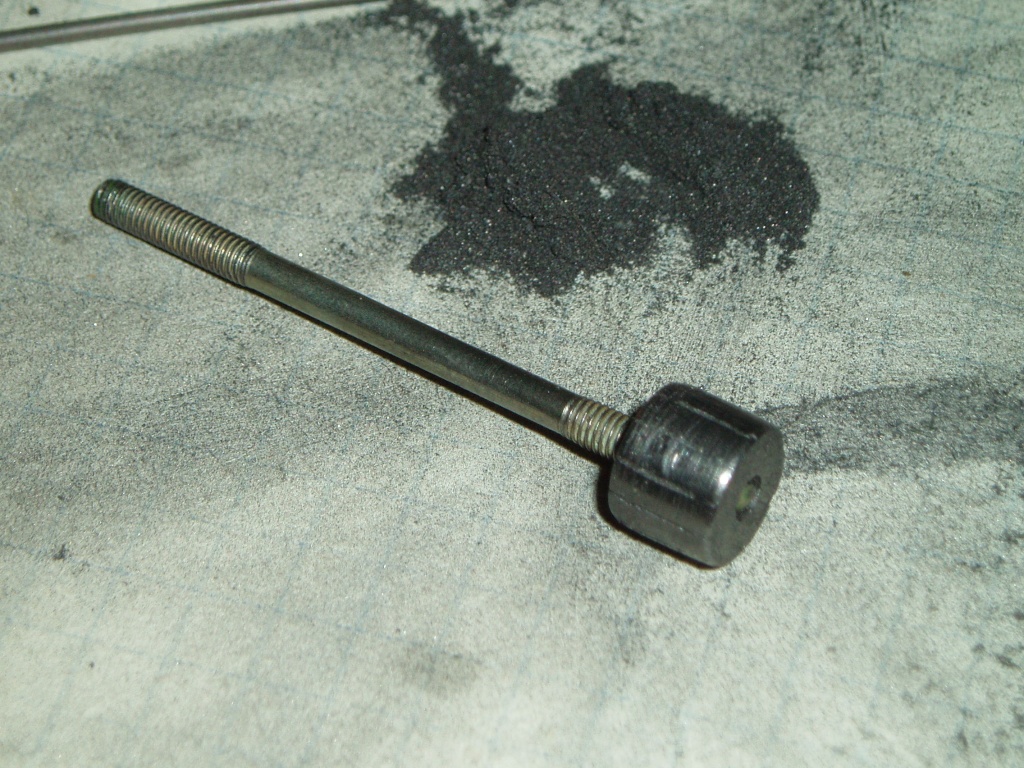

графитовый поршень :)
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 20 окт 2010, 15:37

ну как достать графит из карандашей простых я в курсе, еще можно просто стержни графитовые для карандашей купить отдельно.
Но как из них поршень сделать? :)
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Redallex » 20 окт 2010, 15:40

Графит добывают из щёток для электроинструмента, а если есть доступ к предприятиям имеющим больше машины постоянного тока(тролейбусное депо) или крановые двигатели(порт), то можно найти довольно большие щётки и даже меднографитовые... например http://www.aktivenergo.ru/kat/20366/add_bsk.html Щетка МГ 12,5х20х40 32руб
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 20 окт 2010, 15:49

обана... щетки... как я не подумал ))) убежал на базар )))
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 20 окт 2010, 16:22

Я до сих пор до конца не понял, как там этот графит не "изрисовывается", и не закорачивает щётки своими опилками. Но уж раз зделали умные дядьки щётки графитовыми, и всё работает, то и ладно.
Но вот не знаю, каково графиту будет в наших мокрых цилиндрах - не расквасит ли его там нафиг...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 20 окт 2010, 17:25

а в моем не размокнет :P

Добавлено спустя 4 минуты 58 секунд:
так че никто не в курсе как куски графита между собой скрепить? я тут в интернете только Каолин нашел "белая глина", но в продаже даже не знаю, есть она или нет ))) да и что из себя представляет тоже..
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение coder_perm » 20 окт 2010, 18:05

я грифель на эпоксидку клеил, думаю пар выдержит. А для твоих температур что-то другое надо. Какие-нить замазки для каминов...
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SSG » 20 окт 2010, 18:31

Мля, MegaBIZON - возмутитель спокойствия. :)
Во, темку для ссылок на литературу по темке завел и даже две книжки сбросил.
http://roboforum.ru/forum19/topic8890.html
