Сообщение cjA » 22 окт 2010, 13:40

графит нужен для притирки.
Идея такая- кусок железяки что-бы шатун шатунить, вокруг- эпоксидка под диаметр цилиндра, вокруг- графитом обвалять, пусть притирается.
Блин! Ну нет у меня под рукой гильзы от ружья чтобы проверить... :(

не тяжелее она чугуна, и температуры хорошо держит. (я не про обычную эпоксидку говорю, а про "фирменную")
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 22 окт 2010, 13:48

А я щас занимаюсь изготовлением котла с топкой внутри:) Топка смещена в сторону для лучшей циркуляции воды. Я вот только не знаю, будет ли к горючему достаточно воздуха поступать? А то придётся вентилятор ставить:) Ещё надо как-то присобачить пароперегреватель и клапан "пердохранительный" :ROFL:
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение malen » 22 окт 2010, 16:59

очень круто!!
а слышали про двигатель Стирлинга?!)
http://www.youtube.com/watch?v=L_uGgCKbTkc
:pardon:
malen

Сообщения: 12
Зарегистрирован: 03 окт 2010, 18:50

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 22 окт 2010, 17:22

Нее, ты что, откуда...
:-D

Добавлено спустя 1 минуту 23 секунды:
madman писал(а):Я вот только не знаю, будет ли к горючему достаточно воздуха поступать? А то придётся вентилятор ставить:) Ещё надо как-то присобачить пароперегреватель и клапан "пердохранительный" :ROFL:

ниччёсебе ты забубенить решил... Не мелковато? сувать туда ещё столько собрался...

Добавлено спустя 13 минут 53 секунды:
Урвал за полтос на рынке манометр от тонометра (прям стихи), вот от такого
и сел курочить. А как его не курочить, когда он блин весит сабака такая не меньше котла с водой и движкой... много толстого литого металла.
Буду попытаться упечь его в самодельный корпус.

Кстати, на примере его конструкции понял, как можно самому ставнительно небошие манометры делать.
Там латунная мембранка такой конструкции:

Немного упростить - и можно лепить такие приводы как пирожки :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение malen » 22 окт 2010, 17:54

MegaBIZON писал(а):Нее, ты что, откуда...


я не телепат и не в курсе твоих знании.
malen

Сообщения: 12
Зарегистрирован: 03 окт 2010, 18:50

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 22 окт 2010, 17:58

Ну темку-то мог бы просмотреть, коль отписаться решил )) Тем более, что "стирлинг" - штука довольно знаменитая.
Да ладно, не обижайся :) Подумаешь подкололи чутка.. мы тут ваще... вот. Ну ты понял ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 22 окт 2010, 20:37

блин, с мобилки не удобно писать. Бизон, я по проще схему видел. Там трубка латунная, с одной стороны запаянная. Другой стороной на выход в котел. Эта трубка по всей длине почти полностью приплюснутая, и изогнутая в виде полумесяца. Запаянный конец через пару шатунов к стрелке крепится. Давление пытается выровнять трубку и та в свою очередь через шатуны двигает стрелку. Единственное что для таких низких давлений, наверное совсем тонкостенную трубку нада искать, например от антенны радиоприемника, и аккуратно ей форму придать.
Последний раз редактировалось Pirate 22 окт 2010, 20:41, всего редактировалось 1 раз.
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Vooon » 22 окт 2010, 20:40

Так потому то у тонометра такая камера!
Давление низкое, точность нужна высокая.

А полумесяц это обычные манометры для компрессоров etc...
там и давление хорошее и точность обычно не такая нужна.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 22 окт 2010, 20:49

Я ваще не догоняю зачем вам манометры на таком мелком оборудовании, тем более что за лошадиными силами вы не гонитесь. Тут нужно просто клапан сброса давления соорудить мелкий и все..
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 22 окт 2010, 21:19

Бизон по поводу мембран. Клепать их не получиться так как ты хочешь *(. либо курочить тонометры или мембранный манометры, а ручищами не получиться :( как будущий спец говорю.
Pirate писал(а):блин, с мобилки не удобно писать. Бизон, я по проще схему видел. Там трубка латунная, с одной стороны запаянная. Другой стороной на выход в котел. Эта трубка по всей длине почти полностью приплюснутая, и изогнутая в виде полумесяца. Запаянный конец через пару шатунов к стрелке крепится. Давление пытается выровнять трубку и та в свою очередь через шатуны двигает стрелку. Единственное что для таких низких давлений, наверное совсем тонкостенную трубку нада искать, например от антенны радиоприемника, и аккуратно ей форму придать.

а вот по этому поводу вроде бы как с бизоном мы уже вели беседу ) :o


В общем ребят верный манометр лёгкий и простой : велосипедный манометр либо сильфончик как у меня : мембрана это хорошо но вот только дорогая штука

Добавлено спустя 10 минут 1 секунду:
Pirate писал(а):Я ваще не догоняю зачем вам манометры на таком мелком оборудовании, тем более что за лошадиными силами вы не гонитесь. Тут нужно просто клапан сброса давления соорудить мелкий и все..


для эстетики. а вообщето через передаточный механизм может регулировать давление.
kolDOOM писал(а):Шёл домой и придумал такую вот вещь:
Так как я КИПиПовец мне родное устанавливать всякие датчики давления уровня и тп.
Шёл и продумывал котёл и столкнулся вот с чем. Чем ниже уровень воды тем больше V для газа ,пара, тем быстрее прогрев жидкости. Чем меньше жидкости тем больше пара , меньшая его потенциальная сила, слабее двигатель. Но ведь должна же быть золотая середина в количестве набранной в котёл воды. И тут я вспомнил 2й курс ) А там как раз проходили Уровнемеры всячиские ,а так как мы все строим бютжетно-наколенны версии, не чего проще поплавковых уровнемеров, или сигнализаторов уровня не придумать)Описывать их не буду почитайте в нете. А от датчик критического давления должен тоже быть! Его же можно зделать по идеи Бизона тока ставить менее жесткую пружину и росщитать опытным путём жесткость и сжатия при критичном давлении.
Все эти как кажется мало нужные вещи , но оны важны дабы повысить мощность и сберечь себя и окружающих ) ИМХО (означает -я так думаю)

вот тут росписано forum10/topic8812-105.html

Добавлено спустя 16 минут 37 секунд:
а вот турбинка чоткая) :crazy: :crazy:
Вложения
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 22 окт 2010, 21:40

Pirate писал(а):Я ваще не догоняю зачем вам манометры на таком мелком оборудовании, тем более что за лошадиными силами вы не гонитесь. Тут нужно просто клапан сброса давления соорудить мелкий и все..

Ну как зачем.. А галстуки зачем? Кингурятники джипам для чего?
Ясное дело - для стиля ))
Да и реально понятнее, что с котлом происходит, когда стрелка что-то показывает. Я это хорошо заметил, когда котёл без манометра запущал - неуютно как-то.
Кстати, придать антенке нужную форму не удастся - так как в сечении загнутая трубка должна быть вот такая: ()

Добавлено спустя 1 минуту 40 секунд:
kolDOOM писал(а):Бизон по поводу мембран. Клепать их не получиться так как ты хочешь *(. либо курочить тонометры или мембранный манометры, а ручищами не получиться :( как будущий спец говорю.

А я тебе как упёртый экспериментатор говорю: пока не попробую - все прогнозы спецов-теоретиков для меня пустой звук.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 22 окт 2010, 21:57

я не говорю что не чего не выйдет, я говорю что это дорогое удовольствие мембраны. А манометр выйдет отменный
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 22 окт 2010, 22:54

идея манометра

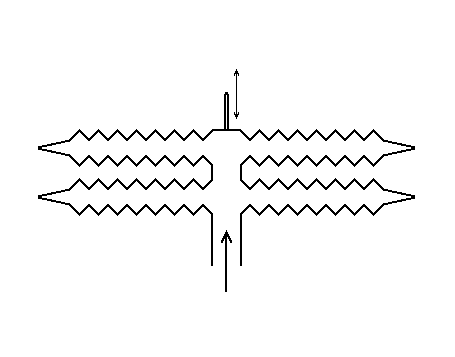

берём и вырезаем штук 6-8 жестяных квадратиков из самой тонкой жести.
квадратики кладём на деревяшку и стукаем в середину старым молотком с круглым бойком
потом попарно спаиваем в центре
ну типа оба облудить в середине прижать и прогреть
потом получившиеся пары по периметру опять же попарно спаиваем друг с другом
сверлим весь бутерброд насквозь ровно в центре тонким сверлом и с одной стороны дырочку запаиваем
а в другую дырочку трубку паяем.

готов сильфон :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15947
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 22 окт 2010, 22:56

да в принципе саму мембрану сделать не сложно, где только такую тонкую латунь достать? )
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 22 окт 2010, 23:14

но каждая мембрана имеет свою чусвительность .Жесть как выразились, или токая латунь должна быть прощитана , и нечего толкового из этой идеи не выйдёт. Сходите просто в магазин теплотехники (батареи, котлы, бойлеры и газ-колонки) и купите предохранительный сильфон или мембрану ! она чувствительная ее даже ртом продуть нефиг петь.Дерзайте
Не ждите чуда , чудите сами
