Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 23 мар 2011, 14:10

тут круглогубци не спасут. Вообще никакие.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Michael_K » 23 мар 2011, 14:37

Гвоздик мелкий вбейте в стол и на него наматывайте.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 23 мар 2011, 15:37

фигня, проверено... Нужной точности с ним не добьёшься.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение SmorBoB » 24 мар 2011, 02:33

Это Вы зря, Маэстро! Я именно так своему каленки всякие накручиваю!
СкрепкоХод частично сделанный


Он у меня, кстати, будет на 4-х сервах, управляемых МК :D
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 24 мар 2011, 04:59

Значит я просто не умею их готовить )))
Но вообще я принципиально избегаю таких спиральных шарниров - трение в них выше, и с возникающими подклиниваниями бороться просто нереально. Не подразогнёшь, придётся как-то ослаблять всю спираль. Я делаю всего два ушка, которые регулировать куда как проще - их прочтости и точности более чем хватает.

Интересный "диван-сарай" у тебя однако вырисовывается :good:
Смотри не испорть его подклиниваниями. Если не будешь каждую ногу отдельно перед подрубанием к общей механике проверять - беды потом с такими суставами не оберёшься.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение kolDOOM » 28 мар 2011, 16:52

Вот нога зделана "на спиральках", отсутствуют люфты , конструкция не шаткая . по поводу усилия которое нужно приложить - оно немного больше обычного. :sorry:

2я нога такая же, по мере продвижения буду заливать фото, мб., и видеВО :crazy:
Вложения
Последний раз редактировалось kolDOOM 28 мар 2011, 21:31, всего редактировалось 2 раз(а).
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 28 мар 2011, 18:06

Где пикча-то? И ваще нечего на радикалы заливать - там картинки долго не держатся, и тут потом битые ссылки висят. Заливай на форум.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Michael » 29 мар 2011, 16:27

Народ вы гении ) Доделаю едущего на свет и сразу за скрепки )
Я быстро учусь
Аватара пользователя
Michael

Сообщения: 11
Зарегистрирован: 26 мар 2011, 00:13
Откуда: Балаково)
ФИО: Михаил Кузнецов

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 29 мар 2011, 16:57

Чего обзываешься ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение kolDOOM » 03 апр 2011, 00:14

Ку =) Проект скрепыш - крепыш уже приобрёл ходовую часть .

Вот что напаял в свободное время :

Кстати, пока крутил спиральки , пришел к выводу - для того чтобы уменьшить трение спиралях, нужно использовать 2 вида скрепок, одну старого образца (они на доли миллиметров толще, чем нового образца ) и нового. В итоге спиралька не клинит, свободно вертится и отсутствует люфт. :crazy:
Вложения

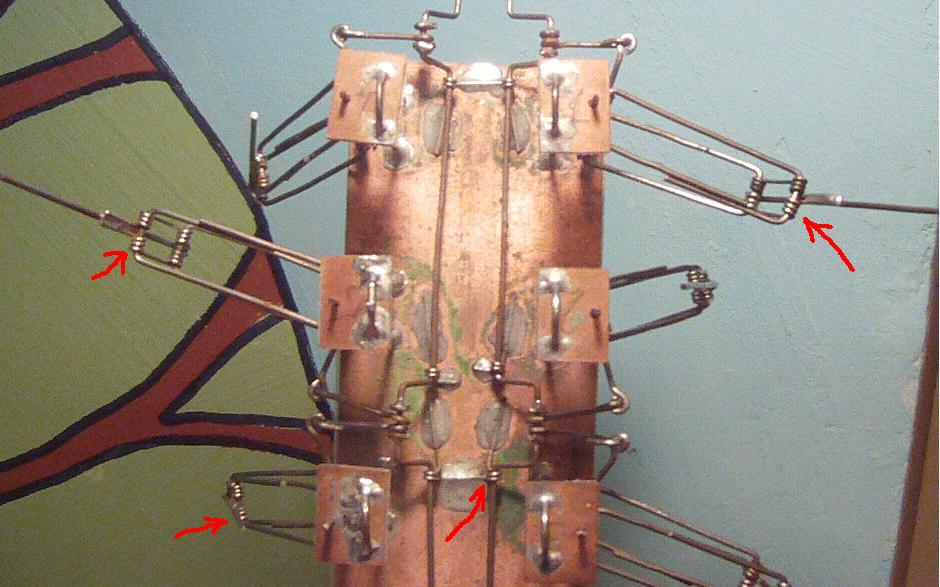

Picture 5.jpg
Вид сверху

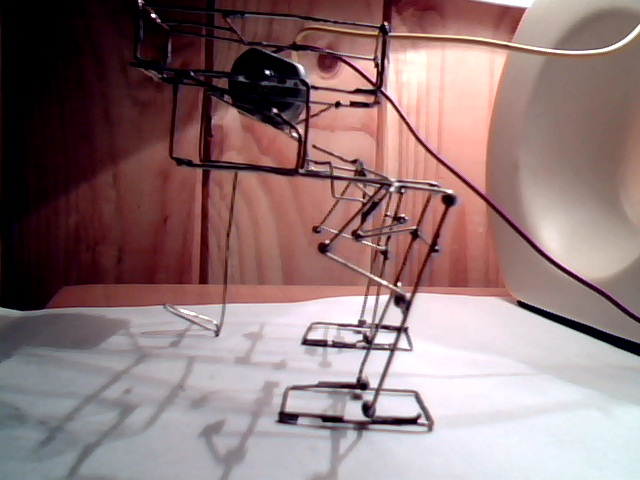

Picture 4.jpg
Вид сбоку

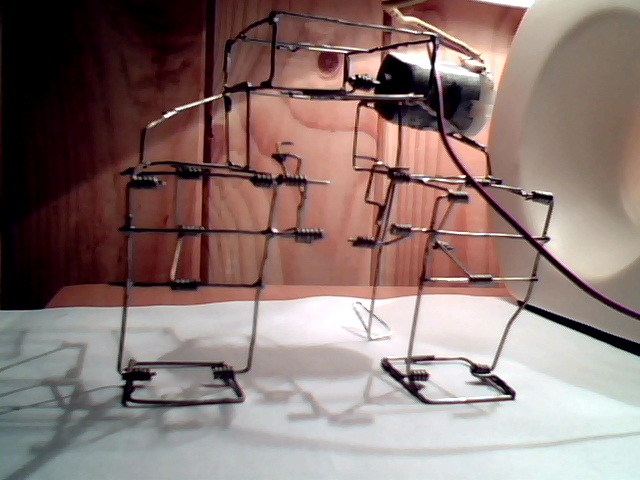

Picture 3.jpg
Вид спереди
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 07 апр 2011, 12:19

Забавная раскоряка ))
Только не сможет она центр тяжести с ноги на ногу переносить - ноги слишком далеко расставлены... да и площаль ступней никакая (но тут напаять что угодно можно).
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение dccharacter » 07 апр 2011, 12:24

MegaBIZON писал(а):Забавная раскоряка ))
Только не сможет она центр тяжести с ноги на ногу переносить - ноги слишком далеко расставлены... да и площаль ступней никакая (но тут напаять что угодно можно).

О, человек из Москвы?!?!?!?!?!
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 07 апр 2011, 12:44

чиво о_О?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение kolDOOM » 08 апр 2011, 01:43

пока шел процесс пайки , особых проблем не возникало. Все веселье начелось когда начал мастерить механизм для движенья ног, тоетсь, моторчик оч быстро крутиться... сейчас вот изощряюсь как могу ( шестерней мало , и нету китай часов ) что бы понизить обороты, Подать меньше наприжениее не катит, тогда мощности не хватает.. пробывал уже :crazy:

В общем работаетм . А по поводу площади стопы, это не проблема =)
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 08 апр 2011, 09:06

угу.. потомучто проблема в раскорячености ног - ЦТ ровно меж ними, и ходить не получится.
И ещё один момент, который говорит в пользу варианта "начать сначала" - прежде стоило слепить блок "мотор-редуктор-батарейка", притом с нормальной скоростью и мощностью вращения выходного вала, а потом уже ставить это всё на ноги.
Ато получается как в анекдоте - "...да поехали, потом заведёшь!"
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
