Павуки (и не только) из разогнутых скрепок и прочего хлама..

Здесь расположены обсуждения и проекты, которые с точки зрения администрации форума представляют наибольший интерес.
Правила форума
В этом форуме новые темы не создаются, однако обсуждение допустимо.

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение ВаДиМ BOT » 23 июн 2011, 19:29

да , а ты собирал паучка????????
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Doktor » 23 июн 2011, 19:32

ВаДиМ BOT писал(а):да , а ты собирал паучка????????

Нет.
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение ВаДиМ BOT » 23 июн 2011, 19:43

жаль(((((( а будишь ????()()()()
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Doktor » 23 июн 2011, 19:46

ВаДиМ BOT писал(а):жаль(((((( а будишь ????()()()()

Тему засорять не надо, больше разговоры тут не надо проводить, если что то пиши в личку. Буду.
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 24 июн 2011, 08:16

()()()()??????!!!!!!ЫЫЫЫЫЫ - вот такой фигни не надо.. чё за мусор?

По делу: я кстати кое какие "схемы" в этой теме рисовал, но придётся поискать. Рисовал, надо сказать, для одного пионера, который так в итоге ничего не сделал - так что впредь меня на такие художества разводить бесполезно.
К тому же всё устройство почти каждого "мураша" отлично видно по картинкам и роликам.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение ВаДиМ BOT » 27 июн 2011, 15:46

Все прикупил. паяльник на 60w, стеклотекстолит, скрепки, припой , и кислоту цинковую. и приступил к сборки :D :D :D
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение ВаДиМ BOT » 27 июн 2011, 20:07

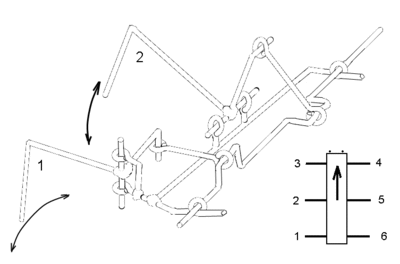

вот я собираю по этой схеме. За платформу я взял стеклотекстолит :D :D :D
Вложения
Шалтайская схема.gif
Шалтайская схема.gif (11.98 КиБ) Просмотров: 3181
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 27 июн 2011, 21:00

Вудачи :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MrVideoRobot » 28 июн 2011, 06:40

Шалтайская схема.gif многое открывает. Спасибо!

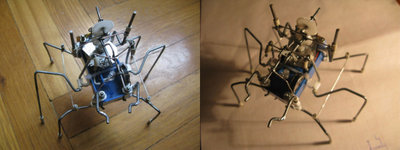

Собрал парочку таких паучков. Интересно взглянуть?
вот такой на заводном механическом моторчике, например:

Последний раз редактировалось MrVideoRobot 30 июн 2011, 03:04, всего редактировалось 1 раз.
MrVideoRobot

Сообщения: 7
Зарегистрирован: 28 июн 2011, 06:16

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение ВаДиМ BOT » 28 июн 2011, 14:26

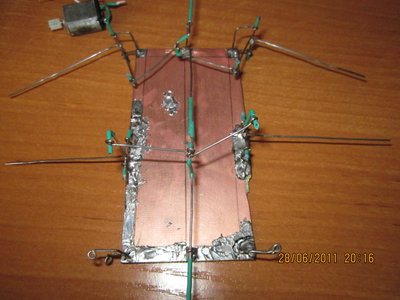

Вот начал сборку пробника пока всё удачно, Вот фото:
Вложения
)
)
)

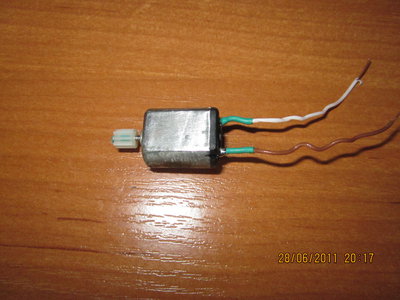

Это моторчик который я поставлю
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 28 июн 2011, 22:16

MrVideoRobot писал(а):Шалтайская схема.gif много открывает. Спасибо!
Собрал парочку таких паучков. Интересно взглянуть?
вот такой на заводном механическом моторчике....

Во! Вот энто я понимаю :) Первое сообщение - и уже с отчётом о проделаной работе :good:
Выложи теперя парочку неплохих фоток - и в коллекцию ))
Кстати, за первого заводного скрепыша отдельное ку :) Сам давно уж хотел такого скрутить, да никак не мог от моторчиков оторваться...

ВаДиМ BOT писал(а):Вот начал сборку пробника пока всё удачно, Вот фото....

Неслабо так налепил )) Прочно, но и немного тяжеловато. Щас главное - сварганить подходящий редуктор.. а ноги навертеть ваще не проблема.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MrVideoRobot » 29 июн 2011, 12:39

Начинать сборку лучше с другого конца, а именно, с моторчика и редуктора.

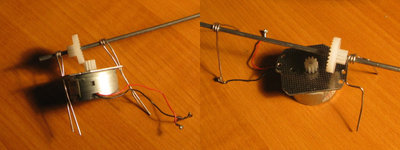

Это моторчик, который я поставлю. Шестеренка и вал, который я буду крепить прямо к моторчику.

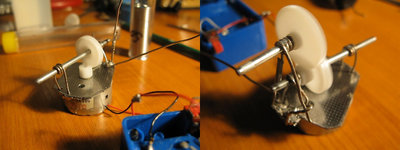

и ещё ступень. Ещё одна шестеренка и ещё один вал

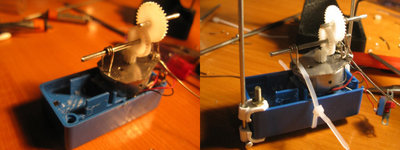

Нашему пауку нужно будет таскать грузы, по меньшей мере моторчик и батарейки, поэтому стоит позаботиться об удобном держателе для батарей (синяя коробочка от игрушки для двух элементов ААА) и прямо к ней стяжкой крепим блок мотор-редуктора.

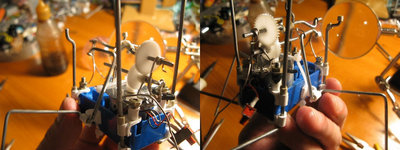

Теперь можно подумать о шарнирах для ног. Я использовал крепеж для кабеля - такие белые штучки, которыми обычно прибивают к плинтусу провода и кабели. Четыре по вертикальной оси и два по горизонтальной.

Ножки в шарнирах фиксируем колечками резиновой изоляции, нарезанными , например, из провода от старой мышки.

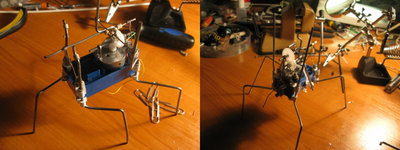

Выгибаем ножки из проволки, устанавливаем тяги и подвешиваем "мозги", хотя это уже на ваше усмотрение. Здесь стоят две платы от детских игрушечных телефонов с разными голосовыми и музыкальными сэмплами и светодиоды.

Когда берешь Паукана в руки, то замыкаются контакты на платах от телефонов и паучок начинает кричать и визжать, то "алё-алё", то "ай лав ю", а иногда даже "бумера" играет. Вот так , ВОТ!




А вот ещё один ЗАВОДНОЙ паучок! Без паяльника!
И не из скрепок, а из ПРОЧЕГО ХЛАМА.
Нашел кусок блестящего пластика
и вырезал из него ножницами.

Последний раз редактировалось MrVideoRobot 30 июн 2011, 11:54, всего редактировалось 1 раз.
MrVideoRobot

Сообщения: 7
Зарегистрирован: 28 июн 2011, 06:16

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 29 июн 2011, 22:18

MrVideoRobot прям радует ))
Одно жалго - фотки мелковаты. Хочется (а кому-нибудь было бы и на пользу) детально рассмотреть столь наглядные и поучительный пример использования всякого трЭша :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение ВаДиМ BOT » 30 июн 2011, 11:26

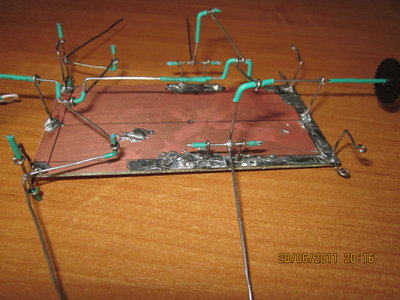

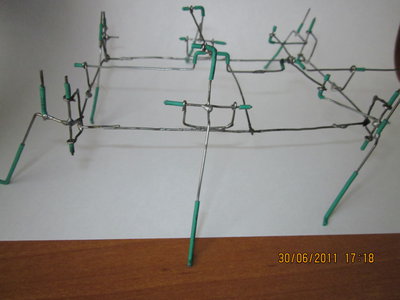

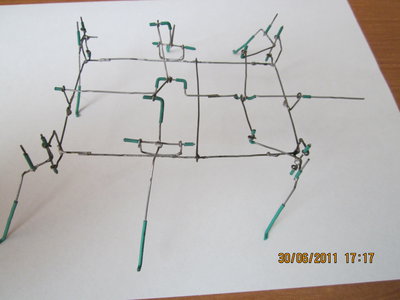

Вот я переделал паука сделал его легче))), начал сборку ротора(Фото ротора выложу позже)
а вот фото паука))) :D :D :D
Вложения
)
)
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MrVideoRobot » 30 июн 2011, 12:23

У меня тоже новости есть!
Фотки перезалил побольше и намонстрячил видос про своего паукана,
так что теперь каждый сможет увидеть и услышать его в действии...

MrVideoRobot

Сообщения: 7
Зарегистрирован: 28 июн 2011, 06:16
