Ну ты бы это, фотку выложил того что у тебя есть и что нужно зажать. А то разные способы есть, можно стубцинами, можно длинными рейками, можно в столике дырок наделать и туда гайки вставить, изолентой примотать и т. д.

Поламался контроллер, стал пропускать шаги по оси Z, оказалось дорожка на базу одного полевика отвалилась, пришлось паять.

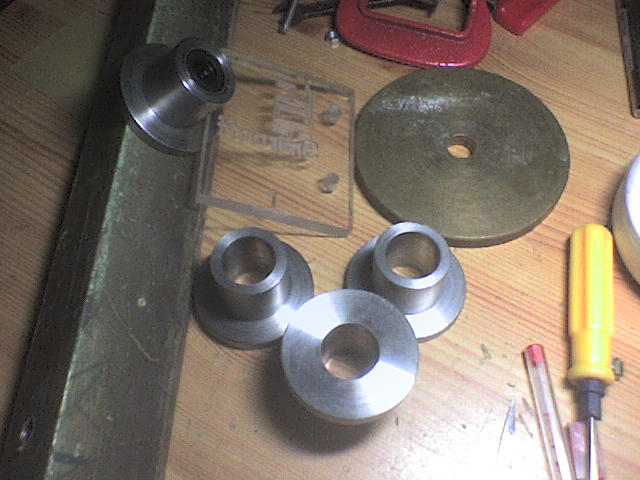

Заодно решил переделать ось Х или Y они у меня уже поменялись местами , короче нижнюю, потому что из-за того что каретки принтера хлипенькие без медной втулки, то столик если за угол потянуть гуляет на 0,3 мм по диагонали из-за этого есть погрешность при смене направления вращения винта. Я подумал что для меня это много, поэтому по случаю знакомства с дядей Ваней заказал ему вот такие штуковины. В них купил линейный подшипник.
Возьму уголок прикручу к нему втулки, верхнюю часть у втулок срежу (которая за уголок выступает). В уголке прорежу два отверстия под направляющие и посмотрим что получится.
Какое выбрать расстояние между втулками, если расстояние между направляющими 160 мм?

подберешь опытным путем.

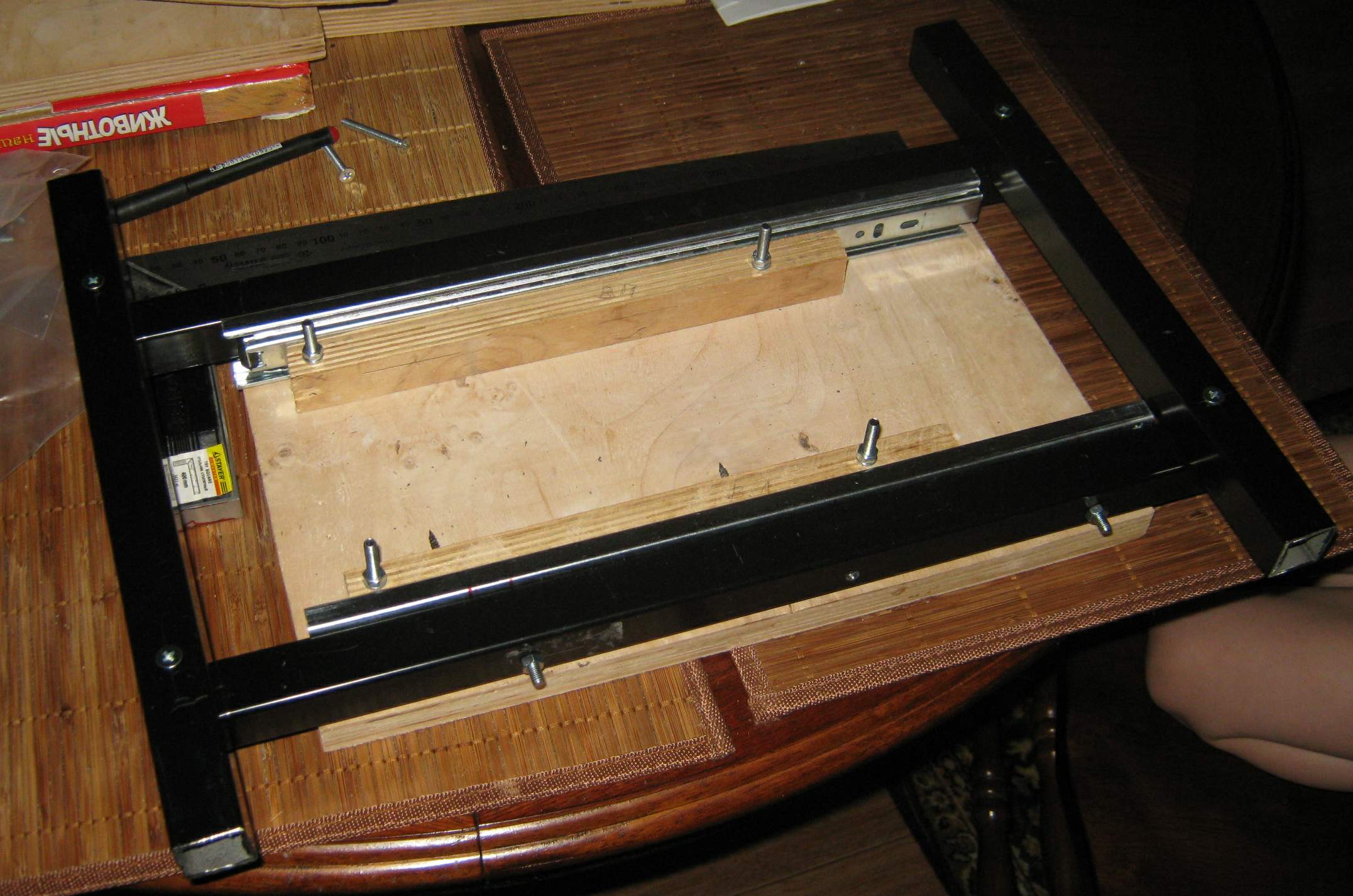

а я вот что натворил, сегодня ребенок заболел и я нянькой был. а как папа может занять ребенка? вот что из этого вышло:







еще годик и закончу проект.

rig если нужно что нибудь фрезерануть в размерах 220х330мм свисти

спасибо за предложение, но пока соберу из подручных материалов , а вот если попрет то бум думать

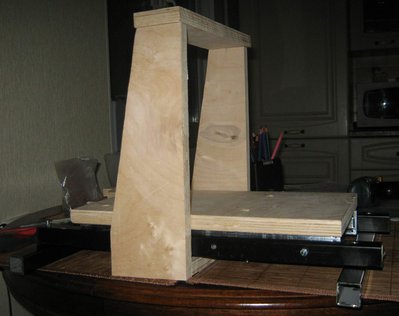

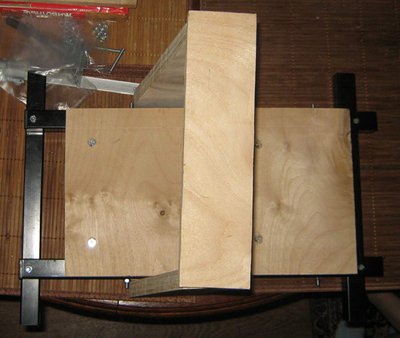

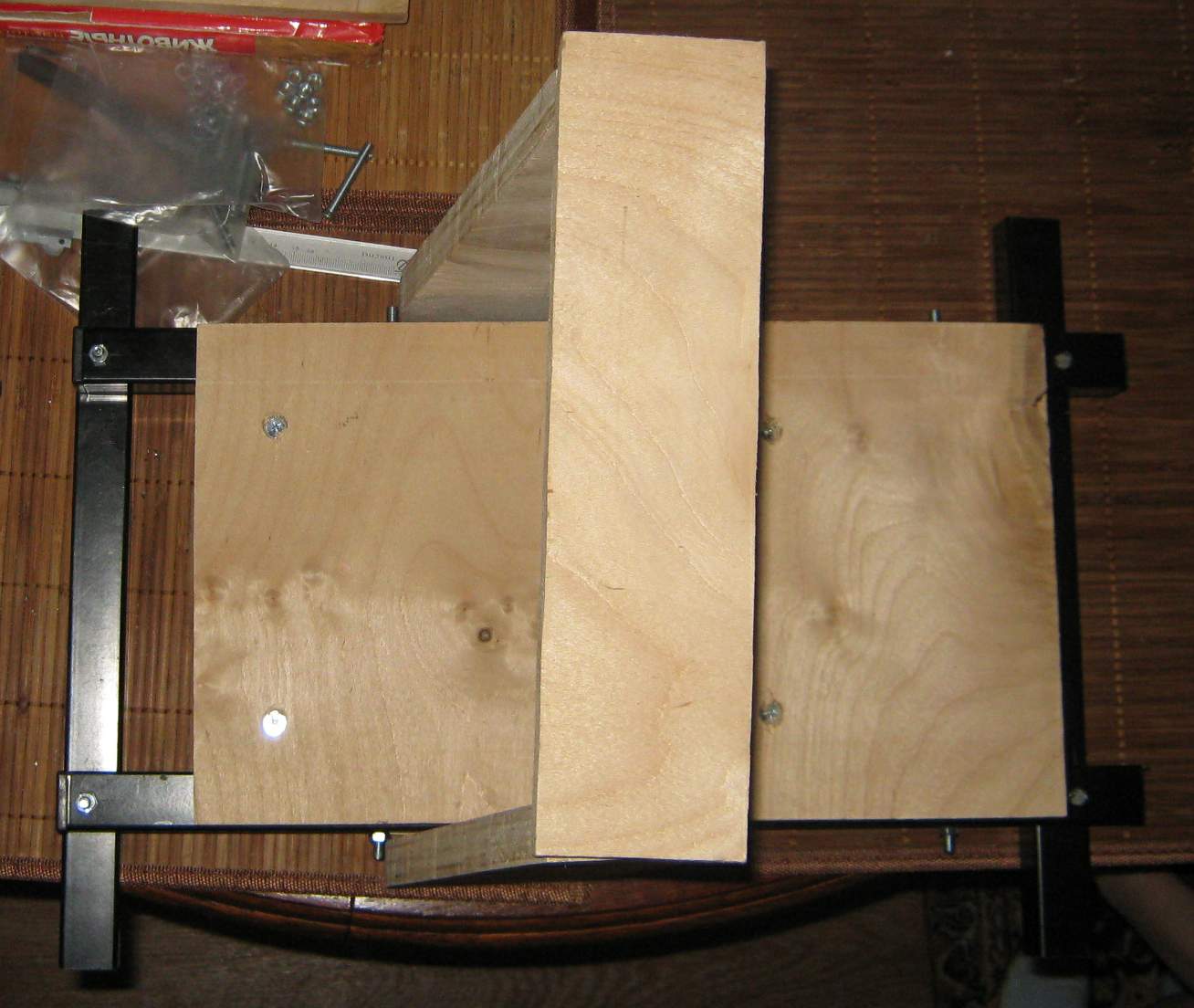

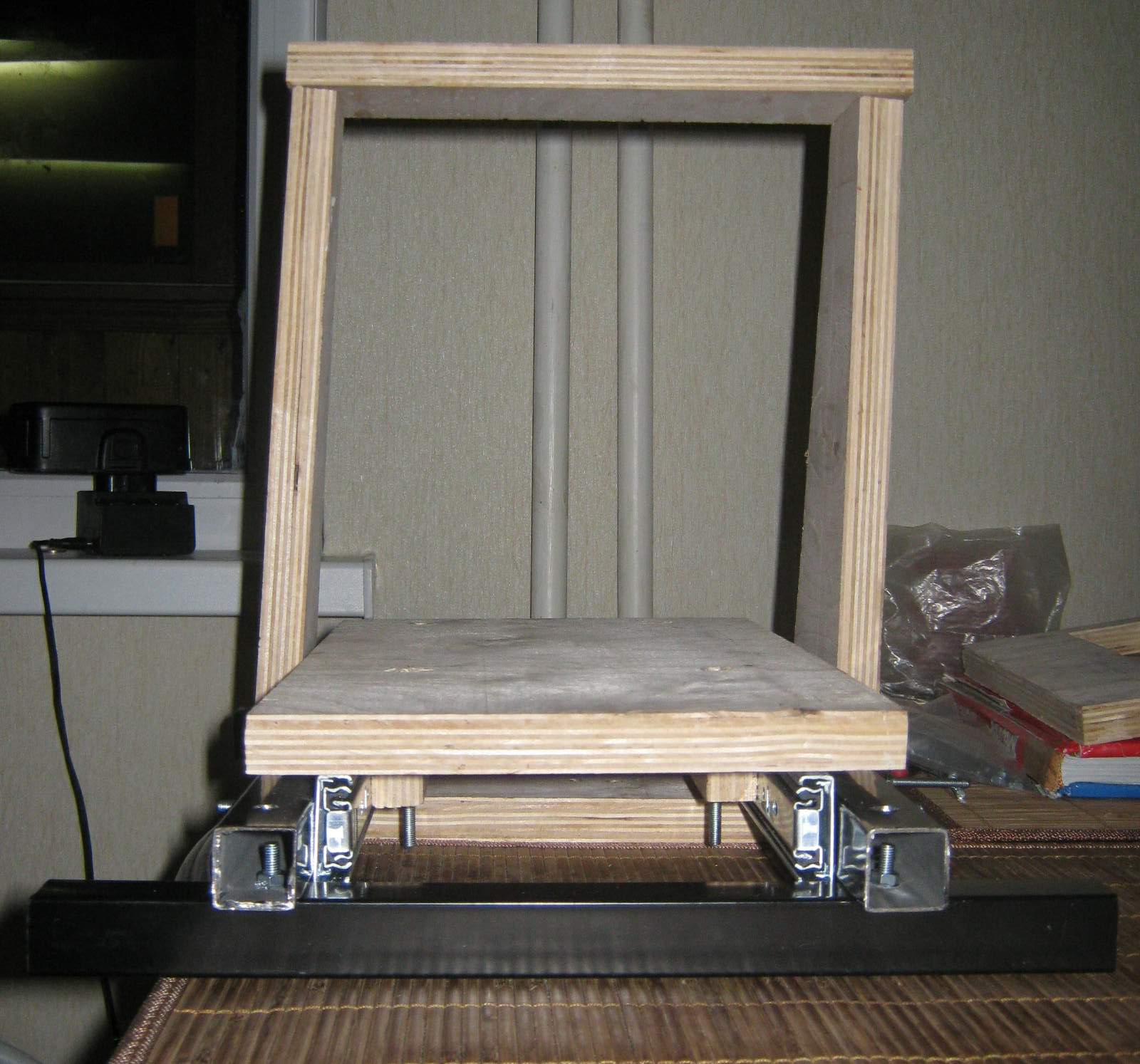

Нада косынки на уголки, а то будет болтаться.

может их вааще заварить?

Я про фанеру.

может их вааще заварить?

Угу, а фанеру только на столе оставить.

Для попробовать фанера подойдет, но потом все равно нужно будет переделывать, т. к. запросы возрастут.

с фанерой хлопот много по обеспечению жесткости. Проще сварить каркасик

жесткости должно хватить, идея была давно озвучена

только инструмент ближе к краю будет сдвинут, иначе не весь стол исплользуется

Гыгы у меня тоже что то похожее вырисовывается,но меньше

Вот все из вас нужно вытягивать.

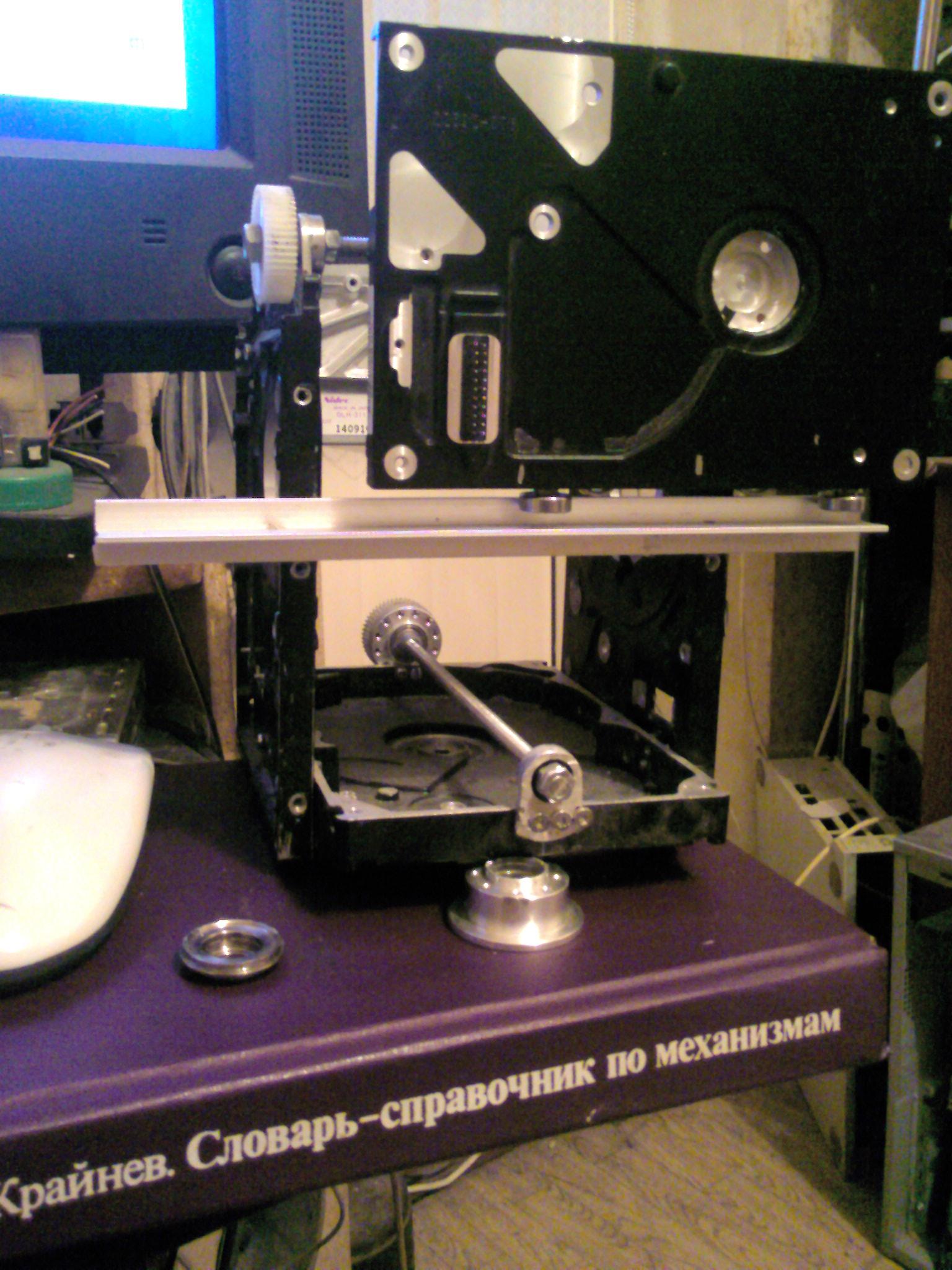

Конструкцию из HDD ниасилил, нада больше фоток.
А я вот щас софтину пытаюсь писать которая будет bmp переводить в G-code, причем делать это не построчно, а не прерываю линию, т. е. если линия петляет то фреза за ней идет.
Потому что те программы которые я нашел, точнее одна программа, просто по кол-ву пикселов формирует код, типа на этом пикселе фреза опущена или поднята.

Добавлено спустя 32 минуты 14 секунд:

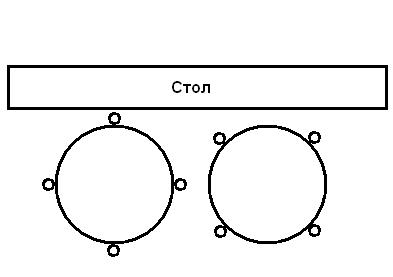

Я вот тут задумался. Как правильно подшипник линейный сориентировать? Или один так другой так.

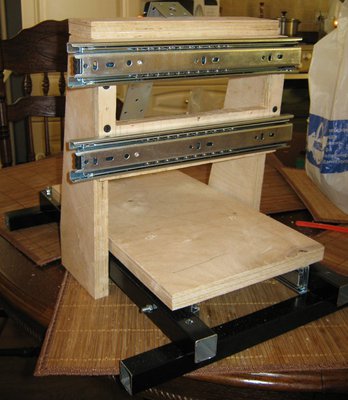

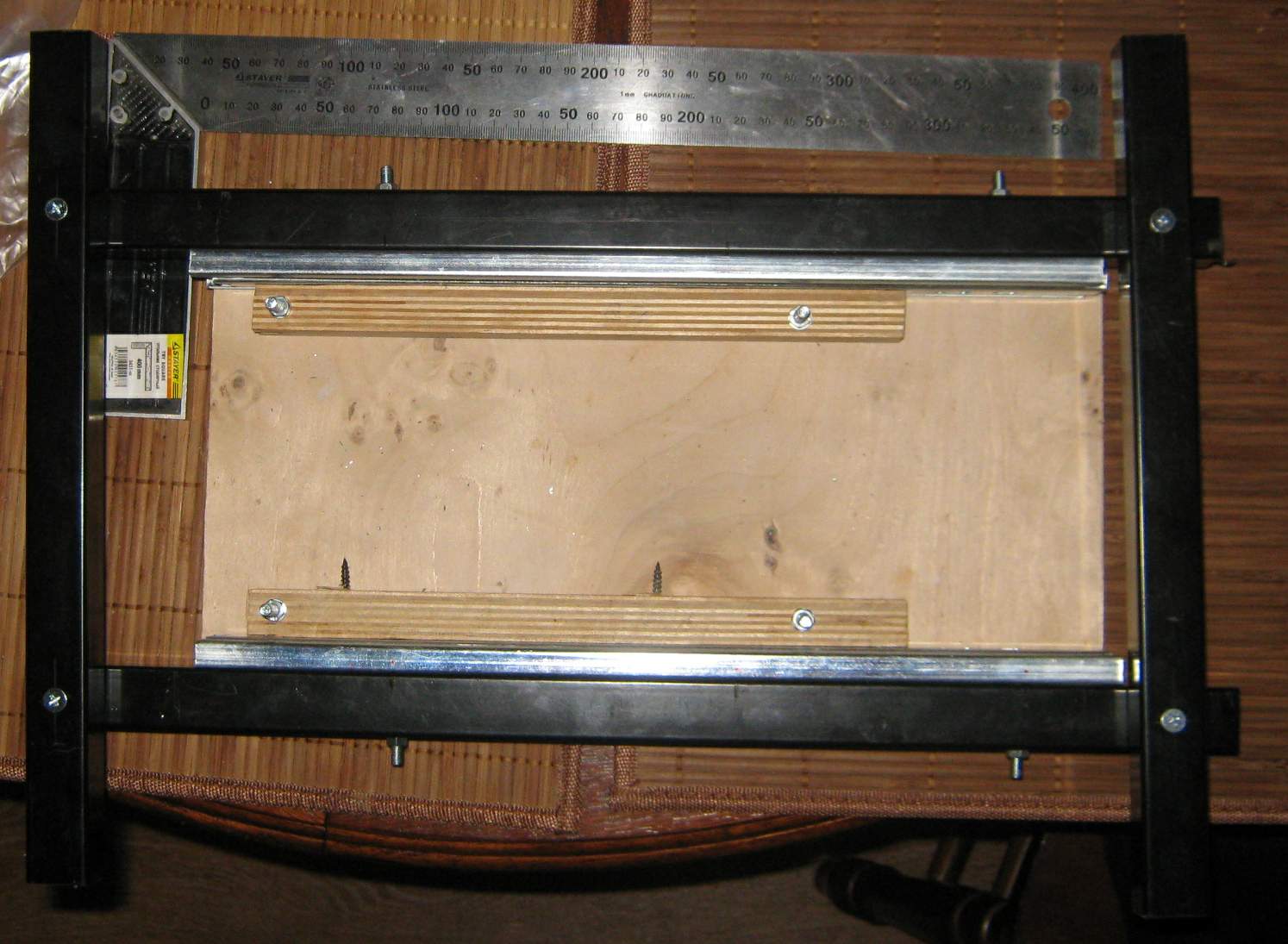

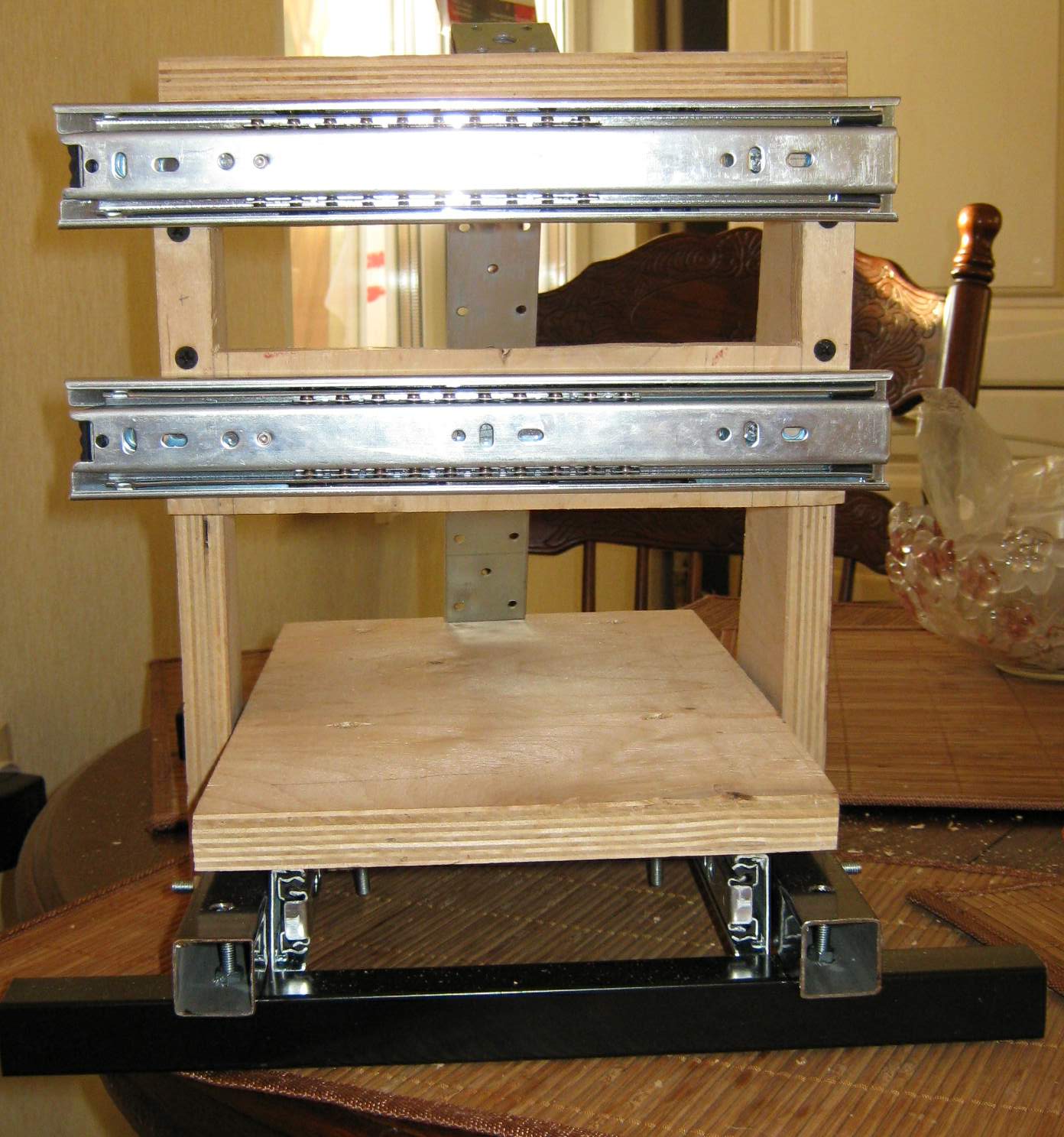

подшипник, подшипник, главное чтониббудьделать! Насверлил 12 дырок, накрутил 8 саморезов и 4 болта, завернул 4 гайки. Люфты адские по паре мм! Но Ничего , доработаем напильником !

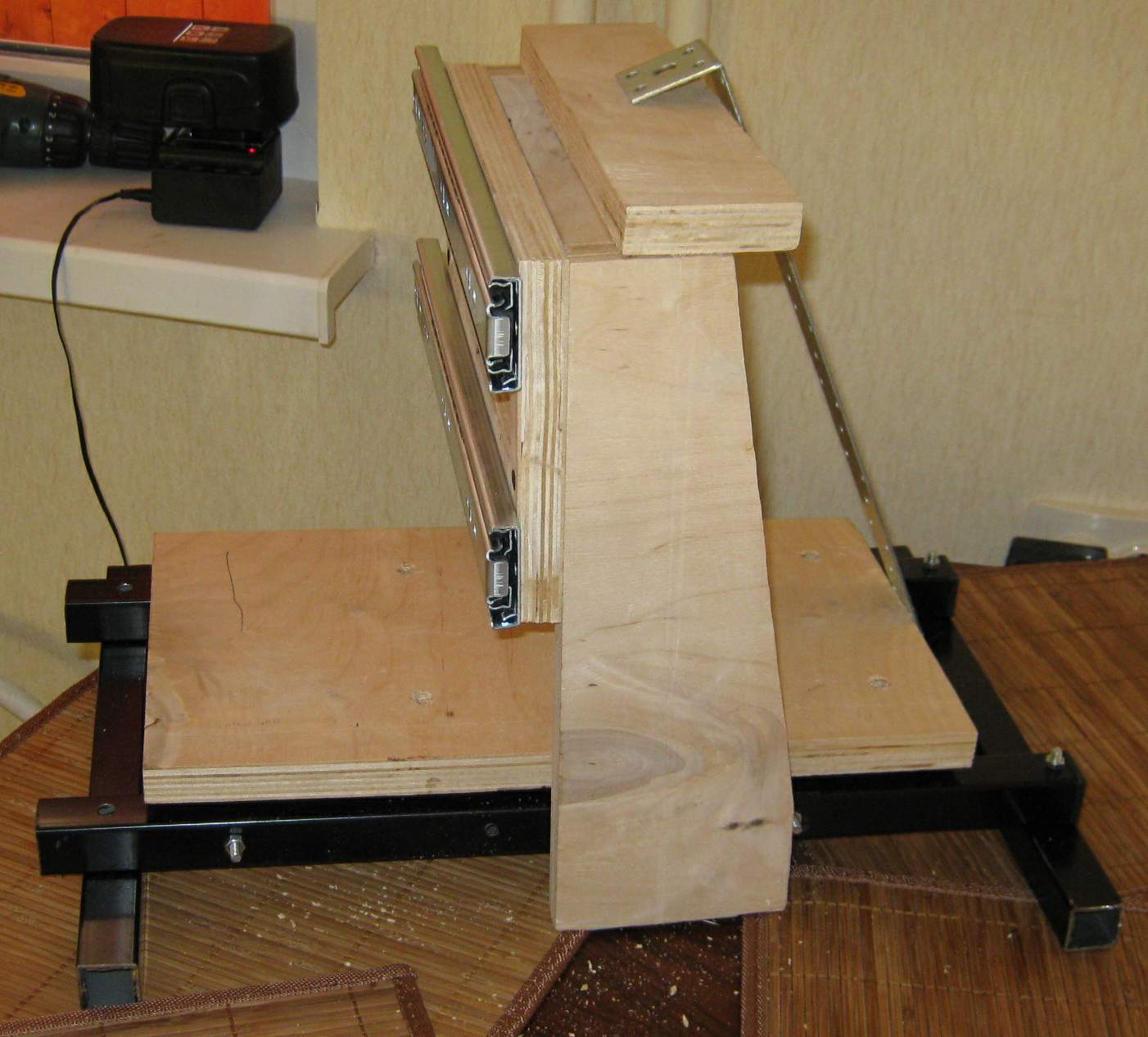

прогресс кой какой есть!
