Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Michael_K » 21 янв 2010, 22:00

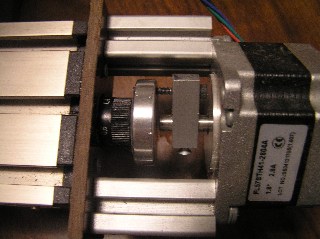

У меня вот так жужжит:

Тупо просверлил пару дырок в люменьке и все.
Черный винтик - тройка. Изгибается немного в процессе - ну и фиг с ним :)
Можно его подлиннее сделать, чтобы ему легче гнулось...
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 21 янв 2010, 22:33

А как шайбу на валу ШД закрепить?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 21 янв 2010, 23:03

пожалуй попробую вариант с двумя вилками и пластиком между ними
на шаговик крепить можно как у меня, разрезная хрень стянутая винтом с гайкой.
я лобзиком электрическим выпилил потом напильником подравнял грани.
.JPG
.JPG (4.81 КиБ) Просмотров: 2629

тока надо с противоположной стороны от прорези, сторона которая сверху на картинке побольше металла оставить
а потом подпилив лишний металл сверху отцентровать чтобы на скорости лишней вибрации небыло.

эх пожалуй не всё потеряно))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 22 янв 2010, 00:46

На скорости :ROFL:
Этот вопрос на первом станке не стоит никогда.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение disel-1987 » 24 янв 2010, 15:21

Помогите расчитать стоимость деталей, необходимых для построения станка, которые можно купитьв Москве.
Нужен фрезерный чпу для мдф, работающий 8 часов в день.
Напишите, пожалуйста стоимость механики и электроники по пунктам, что именно потребуется?
Продается ли шпиндель коломбо в Москве или кресс будет не хуже?
disel-1987

Сообщения: 4
Зарегистрирован: 24 янв 2010, 15:12
Откуда: Рязань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Michael_K » 24 янв 2010, 15:31

Главное - не "часов в день", а размер поля, точности, скорости, нагрузки и т.п.

Для начала, определитесь с размером, что вы хотите делать (просто кроить или фрезеровать объемные красивости)
и с какой скоростью - производительностью.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 24 янв 2010, 15:41

самому "чайнику" считать не хоббийный станок лучше не надо.
в зависимости от схемы станка нужны разные направляющие, расчитаные на разную нагрузку и разные привода/контроллеры, чем производительней тем мощнее и дороже.
ато насчитаете, закажите, соберёте, а он у вас от веса фрезера прогнётся или будет дверцу к шкафчику полтора часа вырезать.

вы в пурелоджик(или любую другую контору) например позвоните, скажите пусть они вам сосчитают станок по вашим требованиям. вы мол ваще страстно желаете у них купить.

потом сможете у них купить детали и собрать(дешевле выйдет готового) либо воспользоваться их сметой и заказать на стороне детали привода и контроллеры.
может даже заграницей будет смысл заказывать, всё равно в москву всё тащут из за бугра.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 24 янв 2010, 15:53

Если вам точность +-0,5мм достаточно, то вот ваш вариант
http://vri-cnc.ru/modules.php?name=News ... cle&sid=97
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение disel-1987 » 24 янв 2010, 16:08

Размер поля желательно 1000*600 мм, точность 0,3 мм приемлима, предполагается изготовление шаблонов для фрезерно-копировального станка, простая проточка проходной фрезой с хвостовиком 8 или 12 мм из программы фасад эксперт или артелевская программа, кто знает еще варианты, поделитесь.
Производительность не самая высокая, не знаю с чем сравнить?
disel-1987

Сообщения: 4
Зарегистрирован: 24 янв 2010, 15:12
Откуда: Рязань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 24 янв 2010, 17:48

Я вам дал ссылку на станок или он вас не устраивает?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение disel-1987 » 24 янв 2010, 18:03

Станок очень даже устраивает,
напишите, пожалуйста, что нужно приобрести для механической части и электронику.
disel-1987

Сообщения: 4
Зарегистрирован: 24 янв 2010, 15:12
Откуда: Рязань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 24 янв 2010, 18:27

Не получится, вам придется поизучать этот вопрос самостоятельно, так сразу вам никто не скажет.
Или как уже предложили обратитесь в фирму они вам скажут что нужно купить.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение disel-1987 » 24 янв 2010, 18:49

Спасибо за ответы.
Все же наилучший вариант для меня это обратиться к профи.
Поэтому вопрос: какие конторы, кроме пуреложик, этим занимаются, если есть народные умельцы, то помогите с их координатами.
Какой софт потребуется, графическая и управляющая программы или еще что-то?
В каких пределах будет стоит станок под мои требования?
Как лучше поступить, купить готовое изделие или делать под заказ?
Какие готовые станки существуют в пределах 100-250т.р.?
Тему по чпу только начал изучать, так как возникла необходимость.
Заранее спасибо.
disel-1987

Сообщения: 4
Зарегистрирован: 24 янв 2010, 15:12
Откуда: Рязань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 24 янв 2010, 19:59

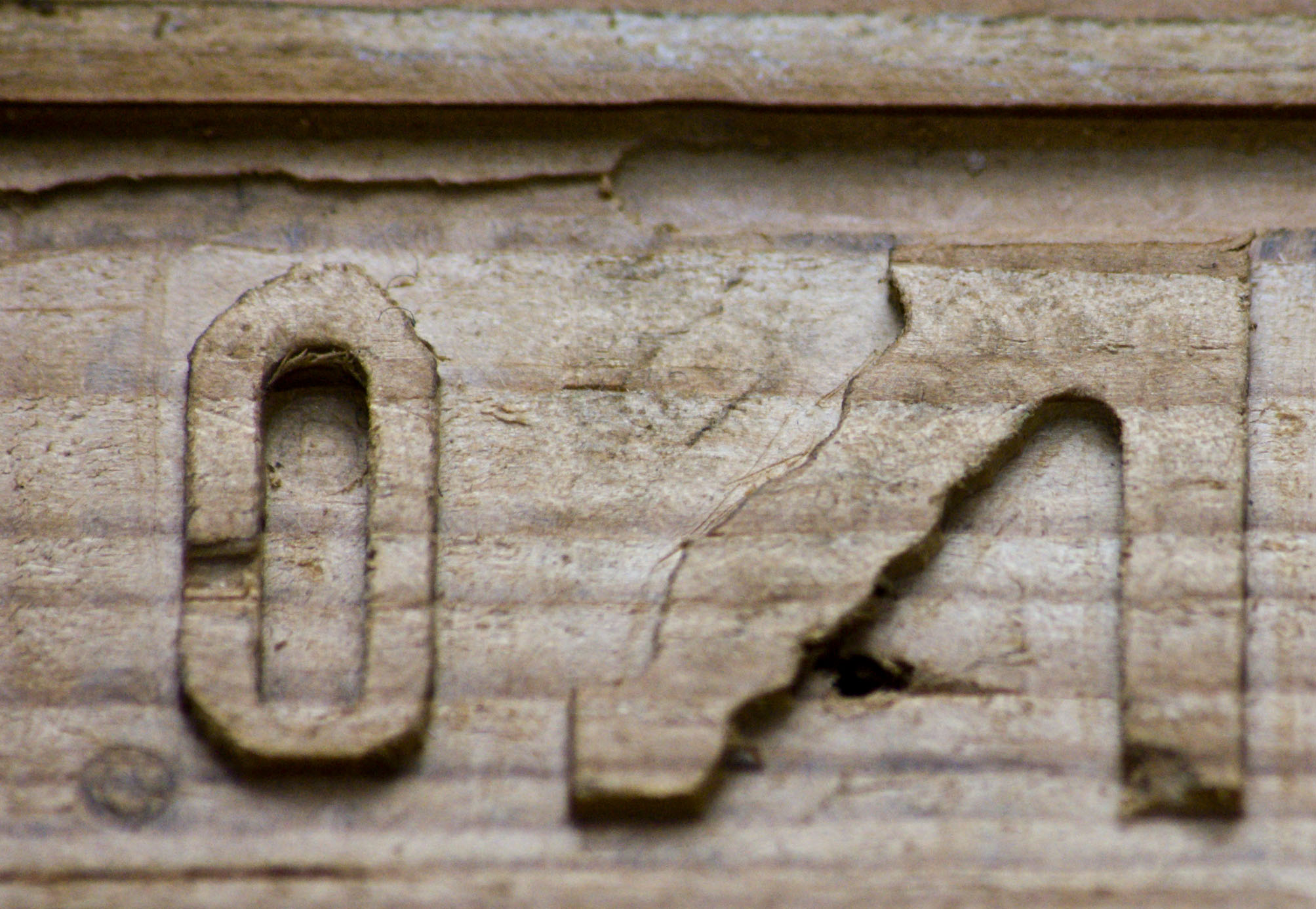

короче вот для интересу
что мона сделать таким станком
и в тисках

мона резать буковки в деревяшке :D


фреза 3 мм
для масштабу в букве О паз как раз 3 мм
поверхность на удивление гладкая..

фрезеровал на мин скорости 600 оборотов 4х заходной фрезой
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Michael_K » 24 янв 2010, 21:51

Какие готовые станки существуют в пределах 100-250т.р.?

В пределы 250тыр. влазят многие:
http://yusto.ru/component/option,com_virtuemart/page,shop.browse/category_id,8/Itemid,3/
http://purelogic.ru/2808.html
http://cncmachines.ru/cnc-routers/halk0912.htm
Гугл вам в помощь.
В принципе, можно наверное Б/У-шку поискать, если так уж цена жмет.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
