Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 15 ноя 2009, 02:13

Сегодня пришлось заменить шпильку на оси Х, вроде была ровная, а после закрепления биения хвостика к которому крепилась муфта было порядка 0,8-1мм.
Зато юстировка это просто какой-то кошмар. Замерил изменение высоты Z при перемещение по оси Y, погрешность по высоте на расстоянии 230 мм составила ровно 1мм :shock: Пришлось увеличить посадочные отверстия и выставить ось. Зато теперь отклонение 0 :shock:

Добавлено спустя 1 час 49 минут 27 секунд:
И еще не много фоток и баиньки.

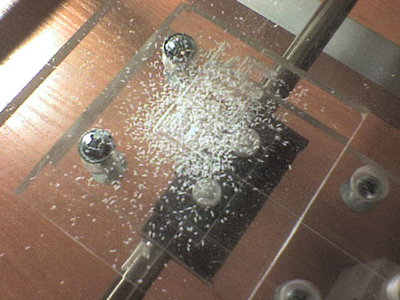

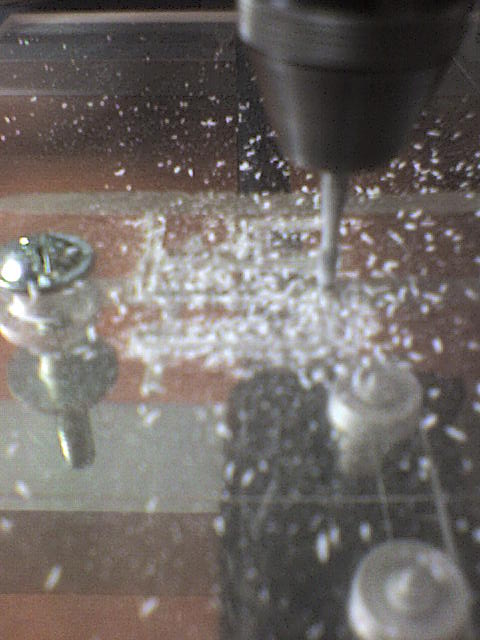

Проба пера, ось Z пока не подключена.
Нужно будет еще отъюстировать оси.
Вложения

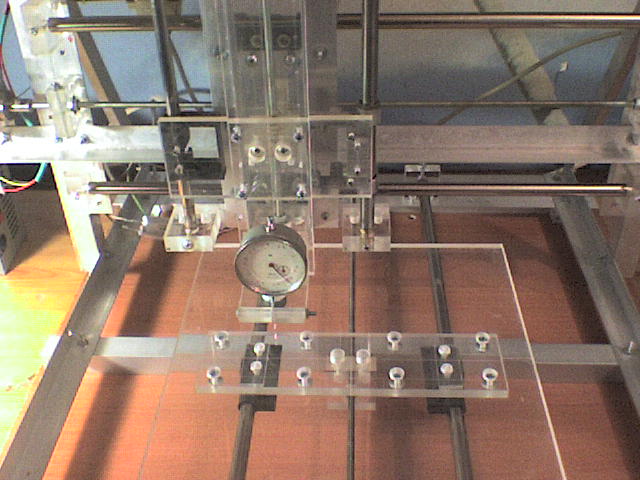

Общий вид
Старт
Стоп
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Ворон » 15 ноя 2009, 07:14

таким станком можно матриц для изготовления печатных плат в промышленых масштабах по наделать, :good: :good: :good: :good: :good:
ЗЫ таки что там в место шпинделя за прибор?))
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 15 ноя 2009, 15:07

Дремель проксоновский. Или ты про микрометр?

Добавлено спустя 59 секунд:

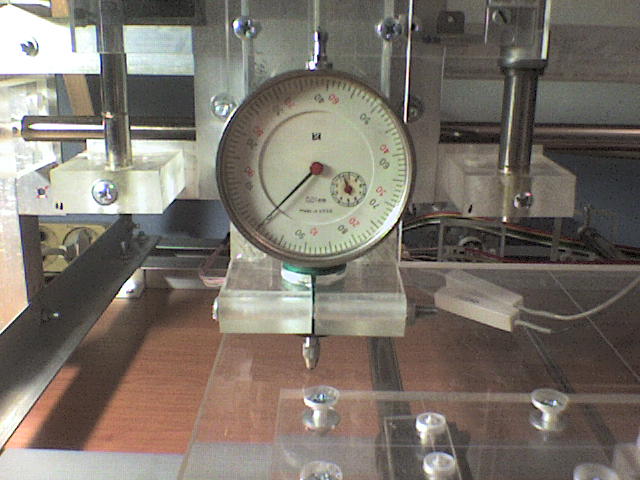

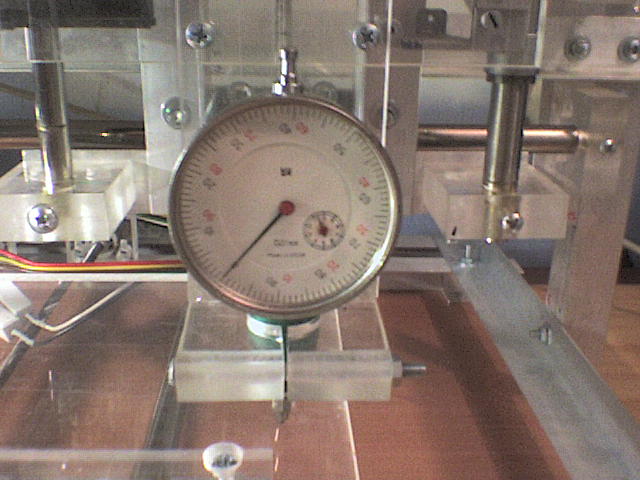

По Х отклонение макс. 0,25мм, столик немного не ровный.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Ворон » 15 ноя 2009, 17:51

про фирму дремеля спрашивал спс)микрометр удалось опознать через гугл))))
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 17 ноя 2009, 11:15

Доделал ось Z.
Из траблов, не хватает жесткости в пластиковых втулках принтера, поэтому если сильно шевелить рукой то будет гулять порядка 1 мм, так что дюраль на них не порежешь.
А вот жесткости рамы хватает для дома вполне, если поднимать за один угол весь станок, перекос порядка 0,3мм. Так что если есть напряг со сваркой, то вполне жизнеспособный вариант.
Седня может поганяю.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Ворон » 17 ноя 2009, 12:36

порезать то порежишь, фрезеровать не получится :good: ,
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Michael_K » 17 ноя 2009, 12:47

Дремель проксоновский. :lol: :ROFL: :D
А может проксон дремелевский?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 17 ноя 2009, 12:50

Ворон писал(а):порезать то порежишь, фрезеровать не получится

Изначально он нужен был для гравировки по оргстеклу и отработки алгоритмов 3Д фрезеровки моделей в формате STL по ювелирному воску.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 18 ноя 2009, 23:00

понемногу двигаюсь в нужном направлении, сам несправляюсь пригласил помошника, но у него что то не то получается. :D


Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rett » 19 ноя 2009, 03:03

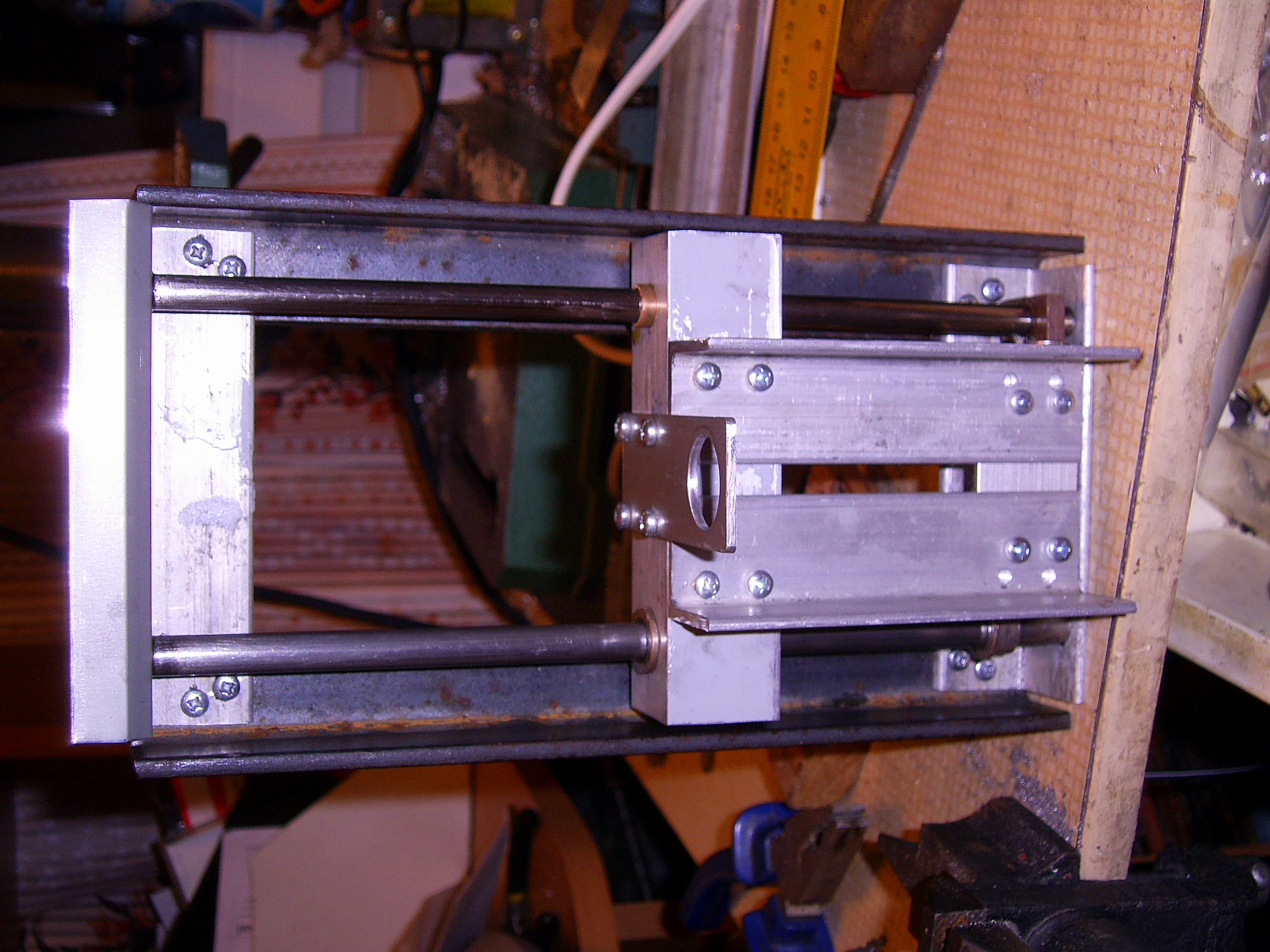

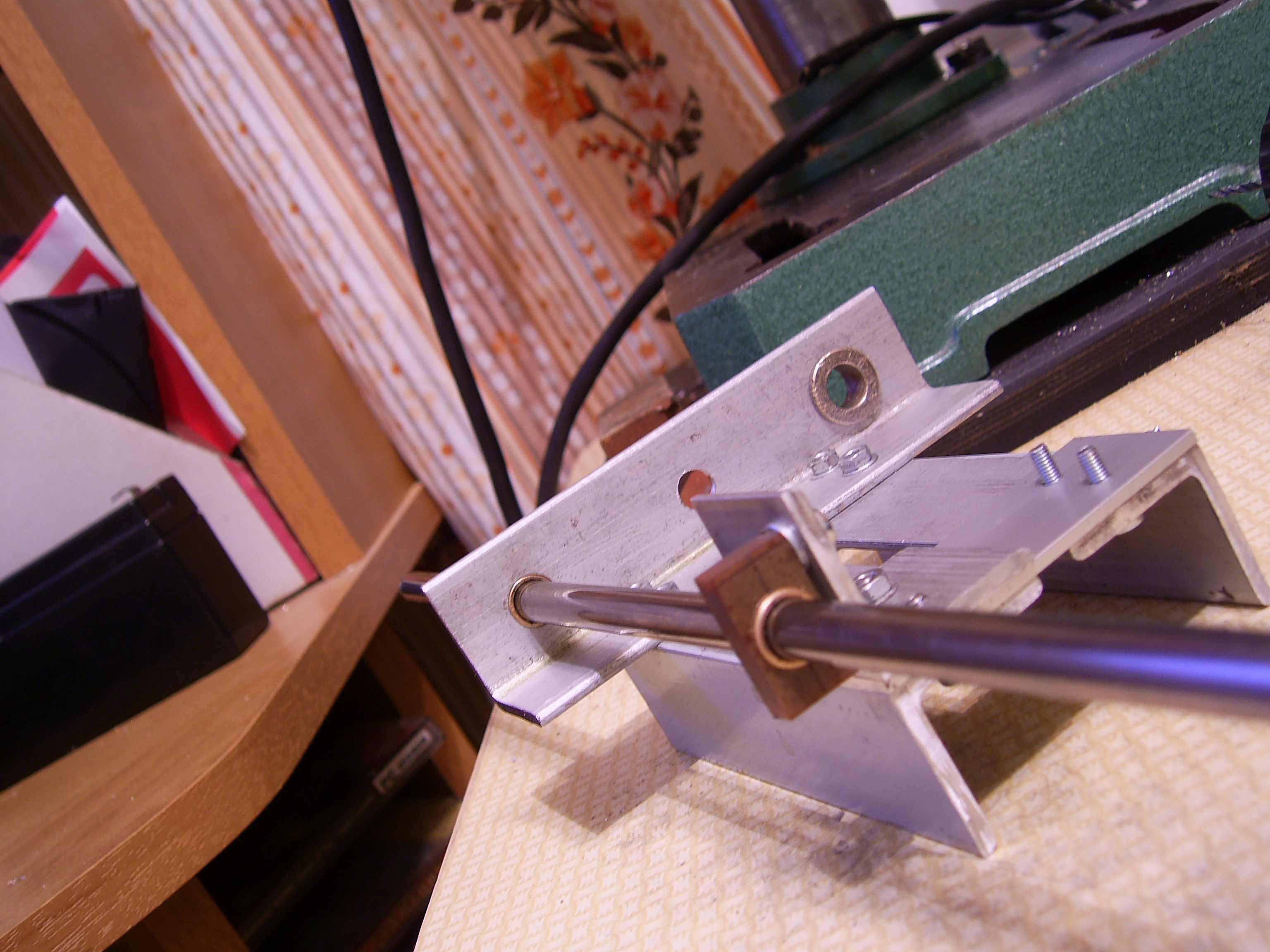

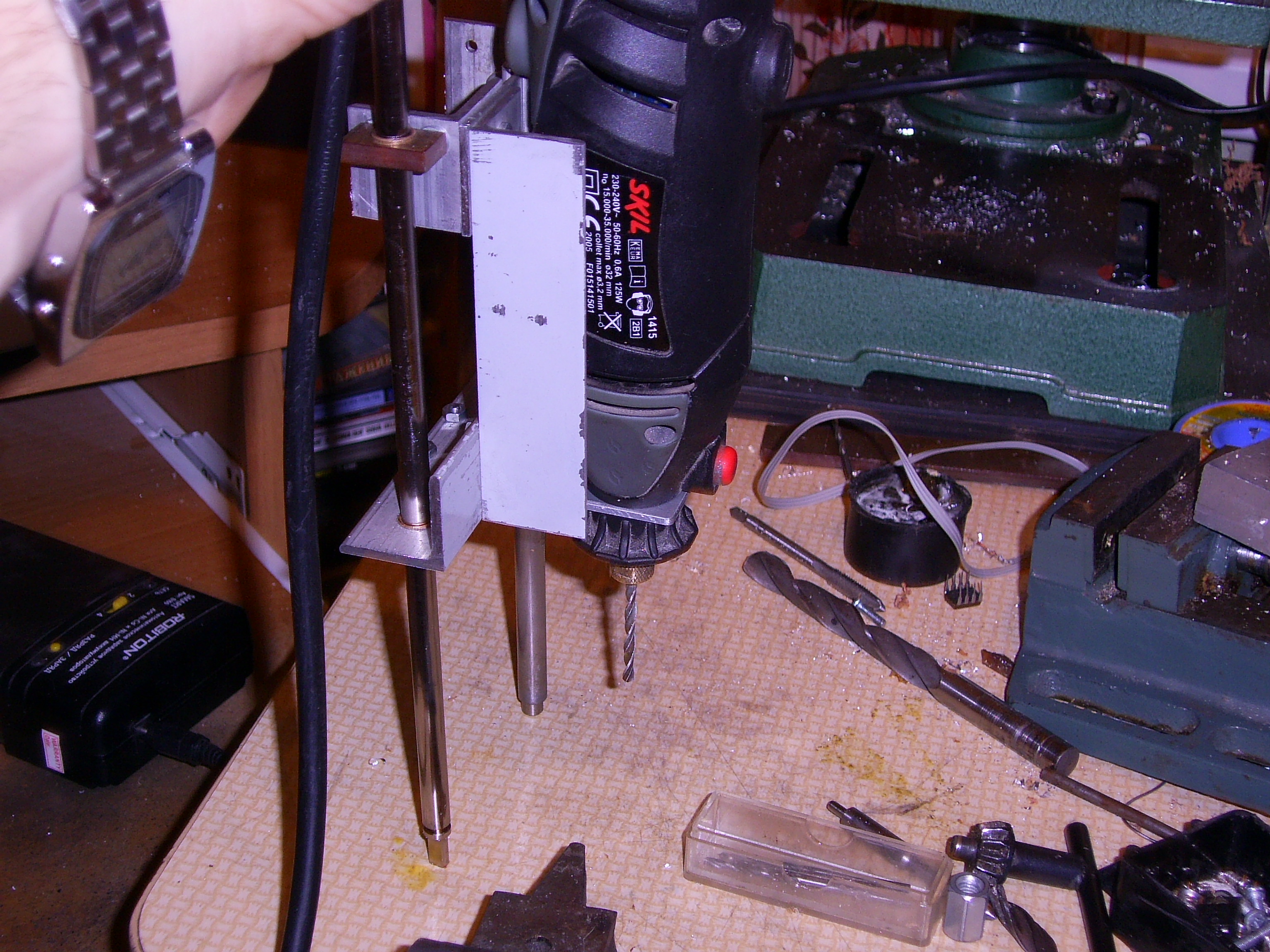

Вот решил собрать универсальный координатный станок. Главной нагрузкой будет аналог дремеля от фирмы Skill. Каретка оси Z выполнена на втулках, выдернутых из старых принтеров(диаметры их разные, так как на свалке принтеры лежат по одному).
В принципе построение и сборка идут довольно гладко. Единственно переживаю что двигатель от принтера А3 со шпилькой и гайкой М6 не потянут.
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 19 ноя 2009, 10:35

Ааааа, не повторяй моей ошибки, у оси Z гайка и сама каретка должна быть закреплена жестко к оси Y, а двигатель и направляющие перемещаются, иначе получится ход по оси Z равный высоте патрона дремеля + длина фрезы.
А направляющие у меня тоже разные, причем и по длине, и по диаметру.
Вот здесь мне нравится решение с ось Z, станок от пурелогика.
Вложения
PLRA3.pdf
(180.23 КиБ) Скачиваний: 36
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rett » 19 ноя 2009, 16:54

Чорт, вот я идиот. :fool: posting.php?mode=smilies&f=81#
Ну можно убрать ту штуку, которая дремель держит и высунуть дремель вниз, закрепив его хомутами
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 19 ноя 2009, 20:38

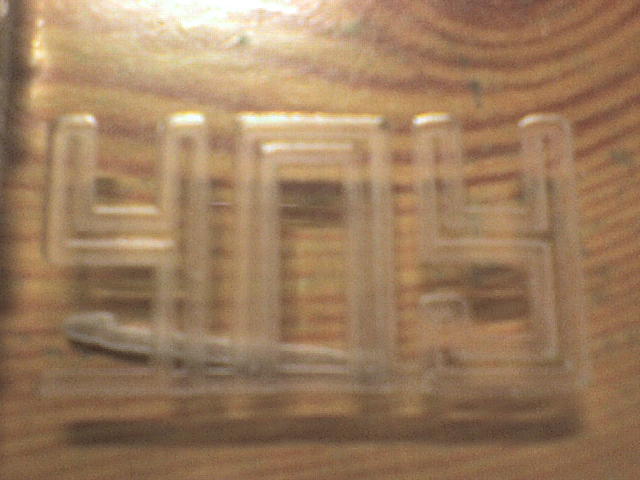

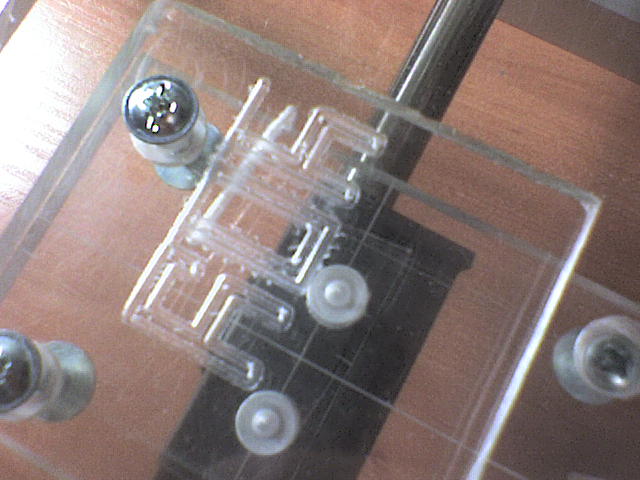

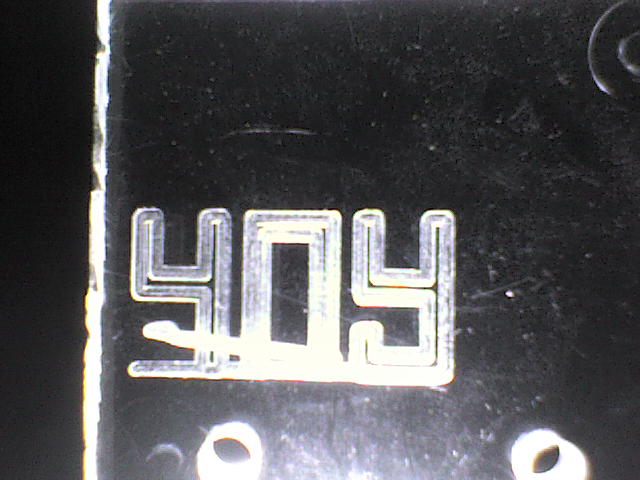

Ура купил седня две фрезы для гравировки, вот такие №59 и №72.
http://www.vodoley-art.com.ua/freza.htm
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 20 ноя 2009, 10:32

Замерил вчера люфт по оси Х при смене направления вращения, 0,3 мм :(, нада обязательно учитывать эти 30 шагов при смене направления вращения ШД. Вчера правда еще подрегулировал, но не успел замерить.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение flyroman » 25 ноя 2009, 18:03

друзья, подскажите где посмотреть крепления для ЧПУ....ну всмысле чтобы деталь крепить.....у меня фанера...толщиной 6 мм... я под нее рамку вырезал подходящую...закрепил её...а теперь когда вставляешь кусок фанеры(деталь)...нужно чем-то зажимать....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
