Обсуждение вариантов изготовления координатного станка.

Модератор: bolt


Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 30 сен 2009, 22:50

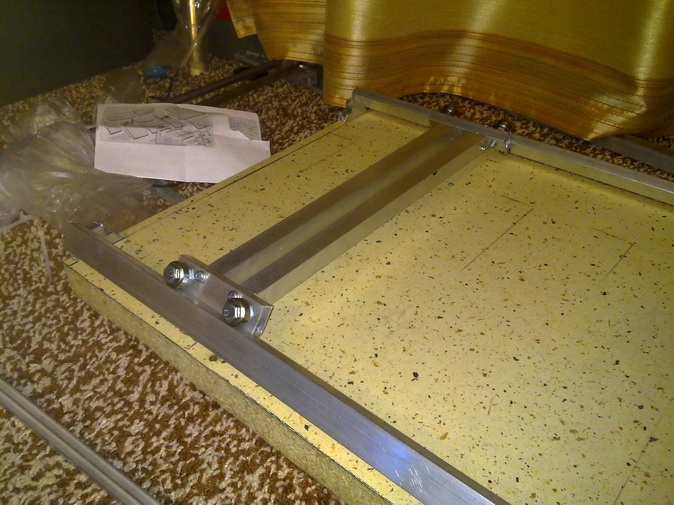

вощем ни смотря на протесты женщины о том что когда я уже освобожу кухню
я доделал ось

щас наблюдается некоторая неточность установки рельсов из за того что делал на глаз.
у одной рельсы один край на 1,5 мм выше и на 2-3 мм дальше поставлен
но это я намерен решить установкой опорных винтов с краю каждого рельса которыми можно будет выбирать неск миллиметров и сделать плоскость стола параллельной плоскости движения оси.
так же надо добавить упоры в середине рельс чтобы под весом они не прогибались

вторую ось планирую собрать из 4х кусков трубы системы "джокер"
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17519
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 01 окт 2009, 09:26

Myp
Фигасе, стока разных углов. Тока ты ж сам писал что лучше собирать начинать с оси Z.
И где будут стойки под ось Y и, наверное, тележку нужно сделать пошире.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 01 окт 2009, 15:28

каких углов много?
поовальней что ли надо было делать? )))

вот щас буду делать привод фрезера
не могу найти трубу внутренним 60 мм чтобы запихать туда мотор и подшипники
канализационные то малы то велики, железную тож не нахожу пока.

а под него уже ось Z и Y сделаю когда определюсь с габаритами
если без осей делать то вобще не ясно что и как будет.

2 квадратные трубы рядом это кстати просто соединительные трубы для жёсткости конструкции
на них я уже поставлю ось Y
а на неё уже ось Z

Добавлено спустя 2 часа 35 минут 7 секунд:
надыбал железный прут 9 мм, им оказался очень длинный мебельный болт с резьбой М10
после отрезания резьбы М10 остаётся красивый прутик 9мм :crazy:
резьба на него нарезается замечательно :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17519
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение contr » 01 окт 2009, 16:39

вообще-то есть более простая, т.н. "мебельная" конструкция станка:
направляющие - мебельные,
шпильки - строительные, гайки капроновые,
шпиндель с фрезами - покупной ~1200р,
контроллер - самодельный,
ШД - от матричных принтеров и т.п.~100р/шт
Всё легко укладывается в $100 вместе со скромной "поляной" по случаю завершения работ :wink:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Ворон » 01 окт 2009, 17:24

на фото одна из тележек координаты Х? я правильно понимаю ?потомукак одной ее перекашиватьбудет при движении винтом)
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 01 окт 2009, 18:02

мебельные направляющие это хлипко
качество у них хуже некуда, люфтят и люфт не выбирается.
ни в какое сравнение с шарикоподшипниками на рельсах не идут (люфт выбирается в ноль)
я делал на них, погонял туда сюда и выбросил.

винт да, строительная шпилька, тут без вариантов к сожалению

гайка - обычная длинная 20 мм гайка или две гайки)

шпиндель покупной тож не вариант, дорого, а если не дорого то хлипко.
и вобще нормальный дремель мне самому нужен.
маленький патрон на оси в 2х подшипниках гораздо точней и надёжней.

Добавлено спустя 8 минут 16 секунд:
Ворон писал(а):на фото одна из тележек координаты Х? я правильно понимаю ?потомукак одной ее перекашиватьбудет при движении винтом)

нифига не понял что написал

да это тележка координаты Х
кого и куда будет перекашивать?

Добавлено спустя 13 минут 26 секунд:
вот так будет ось Y выглядеть (серая рамка)
и ось Z на ней прицеплена


ось игрек будет из железной трубы буквой П с перемычкой
установленная на 2 квадратные люминевые трубы протянутые между каретками
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17519
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 01 окт 2009, 20:51

Ээээээээ, но тогда высота обрабатываемой детали будет равна расстоянию от основания, до рамы тележки.

Давайте не будет говорить как нужно было делать, иначе эта ветка зайдет в тупик. Мебельные направляющие вариант, но я пробывал мне не понравилось. Такую конструкцию как у Myp-а я видела на форуме по ЧПУ, очень даже рабочий вариант.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 01 окт 2009, 22:34

данная конструкция предназначена чисто для резки листовых деталей :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17519
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение contr » 01 окт 2009, 23:34

на "мебели" не настаиваю, но те, что я себе присмотрел очень приличные.
Труба исходно не совсем ровная и гладкая. Если убрать зазоры, то моторчики просто не справятся.
С базой Ворон прав, ролики лучше разнести. В резаке Y можно пустить сразу по стяжкам. Там большой ход по Z не нужен.
С самодельными шпинделями я уже экспериментировал :bad: Обратите внимание, что практически все самодельщики используют готовые шпиндели и это не случайно. :wink:

зы. У Вас конструкция под два ходовых винта по Х. Нужен большой запас по моменту ШД или механическая синхронизация
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 02 окт 2009, 11:50

железная труба от природы хромирована и очень гладка
скользит идеально шарикоподшипниковая каретка по ней.

готовые шпиндели в виде отдельных устройств стоят дико дорого
а разные дремели это нехорошо
зачем дорогую вещь убивать в станке потому как она для этого не предназначена.

вощем я пока соберу простой шпиндель
.jpg
.jpg (8.3 КиБ) Просмотров: 1382

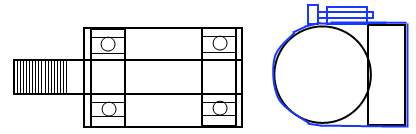

два подшипника с валом патрона будут установлены на квадратную трубу путём притягивания каждого подшипника винтовым хомутом к трубе
или может быть подшипники установлю в П образный жолоб, чтобы не разъезжались
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17519
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Ворон » 02 окт 2009, 16:02

плин про самодельные шпиндели согласен. гадость только для экспериментов, для создания повторяемых изделий не пригодная..почемуто...
предложение, сам так буду делать, тупо зажим для патрона с/на гибкой подводке типа от дремель-- плюсы снижение массы перемещаемой каретки и точность зажима режущего инструмента, возможность использовать дремельные примочки, и самое главное...возможность использовать подобную насадку и без станка)

да база действительно на два ведущих винта...их мех синхронизация приемлемая ..это сложно,как вариант червячные шестерни редуктора на винтах, с общей ведущей осью червяков..
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 18 окт 2009, 16:17

И снова в бой. После просмотра какой-то передачи по Дискавери, где я увидел 20 тн ЧПУ, достал с полки свою недоделку, сдул с нее пыль и прикрутил наконец ШД к оси У.

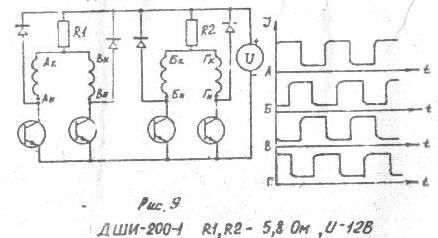

Вот типичная схема включения ДШИ-200-1 из документации на него.
У меня нет резисторов на 5,8 ом большой мощности, но есть 5 Вт на 27 Ом, если я их включу, то получится что ток через обмотки двигателя будет порядк 0,5 А, правильно?
И если при таком токе будет нормальное перемещение, то и при 1,5 А будет то что нужно.

Добавлено спустя 1 час 20 минут 20 секунд:
Запитал от 12 В все намана, тока очень греются полевики, нужно радиатор к ним приделать. А от 5 В тоже работает.
Вложения

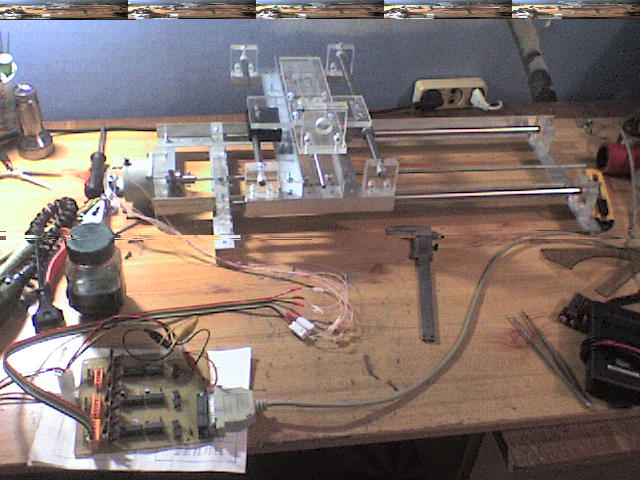

Испытания оси У

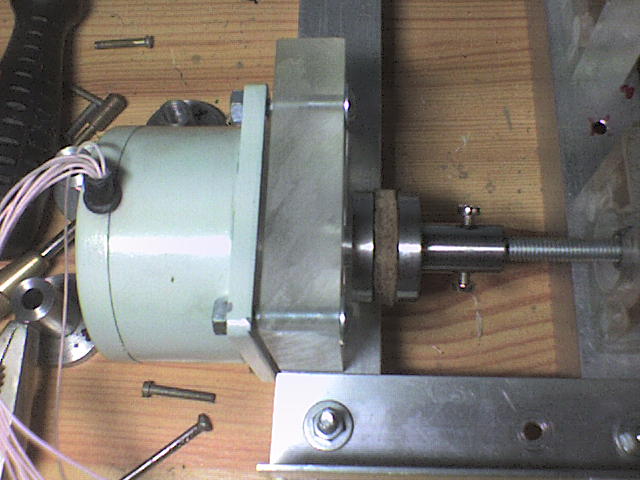

Муфта, пока что единственная деталь, которую пришлось заказывать
2 001.jpg
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение avr123.nm.ru » 20 окт 2009, 13:21

Учитывай и сопротивление обмоток. А резисторы можно параллелить. Например купить дешево 100 ркзисторов маломощные и соединить как надо.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 20 окт 2009, 13:58

Сопротивление обмоток 1,5 Ом я учитывал.
