Re: Обсуждение вариантов изготовления координатного станка.

Сообщение contr » 21 дек 2009, 22:35

я вот щас софтину пытаюсь писать которая будет bmp переводить в G-code

Зачем? Это любой АртКам умеет.
Как правильно подшипник линейный сориентировать?

Второй вариант. Нагрузка на две линейки шариков распределена
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 22 дек 2009, 00:48

Зачем? Это любой АртКам умеет.

Поздно, уже написал. :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 22 дек 2009, 11:56

я опять достал из под шкафа станок и стал его мучать =)

фрезер вроде доделал, плюнул на всё и поставил цанговый патрон от дрели прям на вал мотора
сточил вал до 4 мм, а патрон рассверлил до 4 мм
сверлом 1 мм сверлить можно, не бьёт и не ломает, единственно тока не знаю надолго ли. не разболтается ли в процессе фрезеровки.

делаю Z ось
за неимением бронзовых втулок и наличием стальных взял их
плюс под кроватью обнаружилось большое количество ДСПшных досочек которые остались от всякой разной мебели и были заботливо спрятаны)
в двух досочках отверстия насверлил, вставил туда втулки, закрепил 2 вала параллельно, и потом замуровал втулки в досочках наглухо.
ходит номано без лишних перекосов

к железным болтам торчащим прикреплю мотор.

ещё надо сделать вторую половину, рамку в которой закреплю валы и шаговик с винтом


и вобще, после создания этого станка надо будет первым делом нарезать деталей для его модернизации))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17954
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 22 дек 2009, 12:01

во во, последняя мысль очень правильная, тоже делаю станок, чтобы сделать станок :ROFL:
после чего сделав несколько деталей будет пылиться в закромах, согревая душу одной только мыслью о своем существовании.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 22 дек 2009, 13:26

Тогда нужно делать большой станок, чтобы с помощью него сделать маленький.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 22 дек 2009, 13:33

большой станок дольше делать :crazy:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 22 дек 2009, 13:36

я хотел крепления осей и валов нарисовать в солиде и Эду дать в металле фрезануть на настоящем.
но оказалось его мотор металл не режет, слишком быстрый...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17954
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 22 дек 2009, 13:49

если крепеж из дерева устраивает то и из оргстекла тоже бы устроил.
1 см органики мало?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 22 дек 2009, 14:34

1 см нормально, но лучше 1,5. Хотя смотря что делать.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 23 дек 2009, 00:29

оргстекло толщиной 1 см стоит приниприлично дорого
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17954
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение flyroman » 23 дек 2009, 00:31

меж разговора: Ребят, можно ли в Mach3 менять адрес LPT порта?

У меня на компе 2 LPT...хотелось бы 2 мя станками управлять с одного компа...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 23 дек 2009, 01:03

Myp писал(а):оргстекло толщиной 1 см стоит приниприлично дорого

ага еще и пересылка рублей 200, ну его в даль этот станок.
ЭЭд, подай кусочек органики для страждущего , а? :oops:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение contr » 23 дек 2009, 15:23

У меня на компе 2 LPT...хотелось бы 2 мя станками управлять с одного компа...

Адрес LPT сменить можно, а управлять Мячик только одним станком может и ресурсы компа при этом скушает все. Для управления по LPT отдельный комп нужен, который только станком и управляет
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 25 дек 2009, 18:55

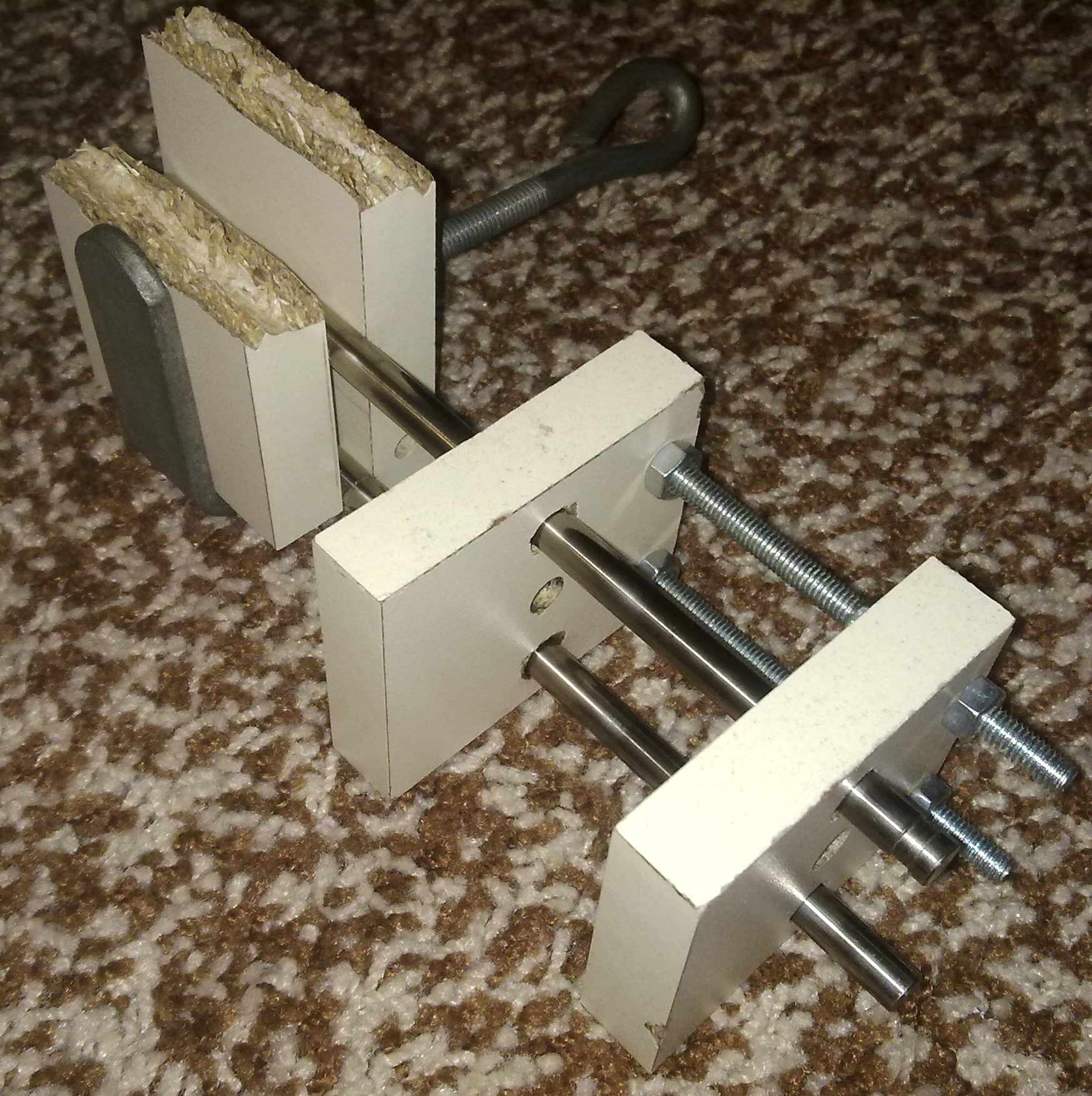

сделал вроде каретку и оси, бегает легко люфт чисто символический аж дедушкин штангенциркуль его не ощущает))

терь думаю как бы оси закрепить с двух сторон в основании так чтобы не перекосились и каретка продолжала бегать легко :(

вероятно надо было вначале закрепить оси в корпусе параллельно, а потом уже по результату на них собирать каретку...

попробую чтоли вставить оси в отверстия с зазором в корпусе
и залить эпоксидкой этот зазор, чтоб сидели крепко.

оч надеюсь что станок хотябы сможет сделать мне запчасти для нового :lol:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17954
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 25 дек 2009, 20:40

Я наоборот оси по каретке выставлял. Загнал каретку в крайнее положение закрепил оси с одной стороны, загнал в другое крайнее и там закрепил. Правда помучатся придется чтобы легко ходило.
И фотки бы, а то ниче не понятно.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
