Обсуждение вариантов изготовления координатного станка.

Модератор: bolt

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение zdelay-sam » 26 июн 2009, 00:36

Angel71 какой типоразмер твоих и почом брал
у меня направляющие диаметр 18мм
Аватара пользователя
zdelay-sam

Сообщения: 16
Зарегистрирован: 20 июн 2009, 03:30
Откуда: полтава

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Angel71 » 01 июл 2009, 00:10

самый большой нужный мне внутренний диаметр чуть меньше 1,1см. брал с расчётом на то, чтоб немного растачивать. по цене, те что в длину с сантиметрт стоят 5грн, 3х сантиметровые на другой точке по 16грн вышли. а по диаметру там куча разных, визуально вплоть до 3х см. +есть квадратные и цилиндрические бруски разных диаметров, они же и выточить предлагали, но... мне у них цена не понравилась ни на медно-графитовые ни на бронзовые. когда бронзовые втулки искал, то на хозрынке приметил только всякие краники и соединители для шланг, внутренние диаметры там в основном 1,5-3, на 1,1 еле откопал. для экспериментов себе купил одну латунную штуковину для соединения шлангов, сколько стоит не помню, но недорого.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 03 июл 2009, 18:21

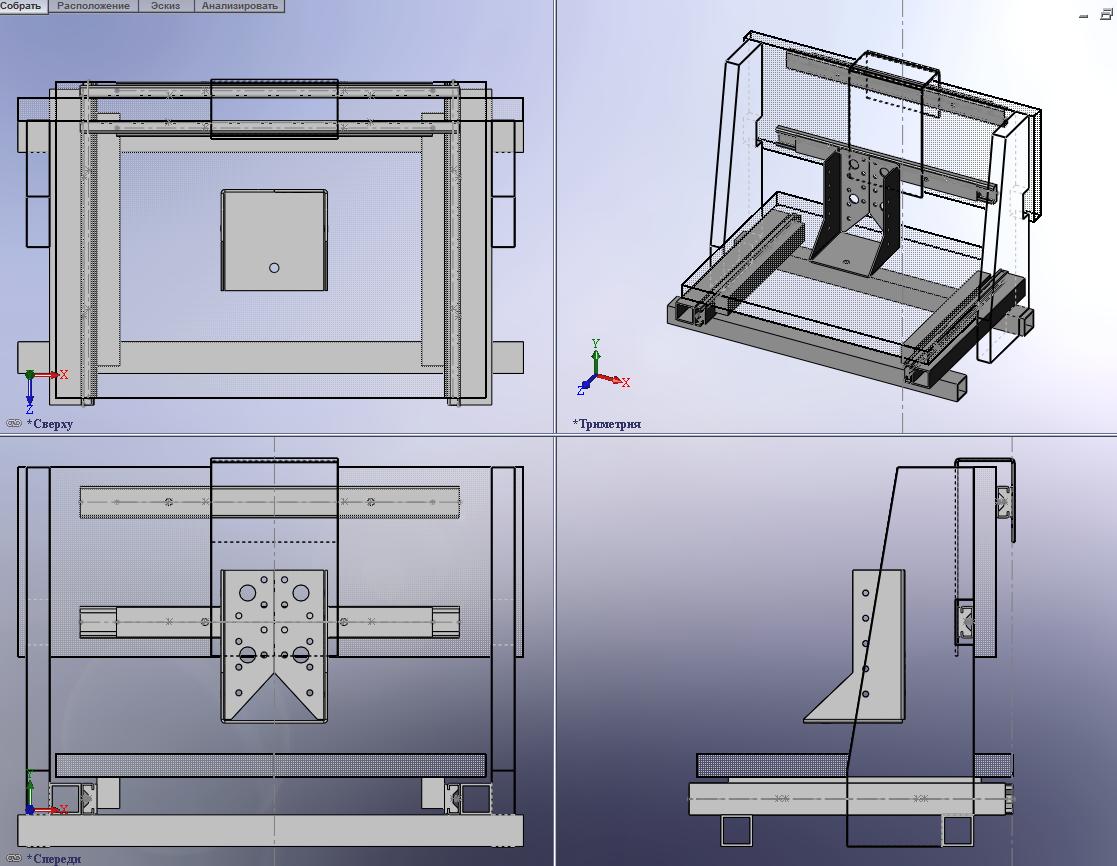

очередной вариант чпу, не кувыркнется ли :crazy: . Та красивая железячка в центре куплена в магазине. Рабочая зона получается со стандартный лист, даже немного больше.
cpu вариант 2.jpg
CPU_2
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Angel71 » 04 июл 2009, 08:32

если не утяжелять низ или не прикручивать станок к чему-нибудь, то на вид шанс есть, что кувыкнётся. :) как по мне на чертеже ось Z подозрительно мала.
хотя если будет ездить только стол как в этом станке, то врядли кувыркаться будет
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 04 июл 2009, 11:36

Так нижние квадратные профиля раздвинуть на края и будет нормально все. А боковые стойки оси Z из чего будут?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Angel71 » 04 июл 2009, 11:59

упс, недосмотрел. тут же именно стол и ездит. :) ну да, нижние на всякий немного раздвинуть и должно нормально всё быть
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 04 июл 2009, 12:52

Master писал(а): А боковые стойки оси Z из чего будут?

все что толстое и большое будет из фанеры. после ремонта много 18 мм осталось.
над материалами особо не задумываюсь, только над конструкцией.
для Z есть две оси от принтеров и две каретки. Сегодня всю ночь пытался чтото нарисовать, но враги в виде :beer: все планы нарушили.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 07 июл 2009, 17:09

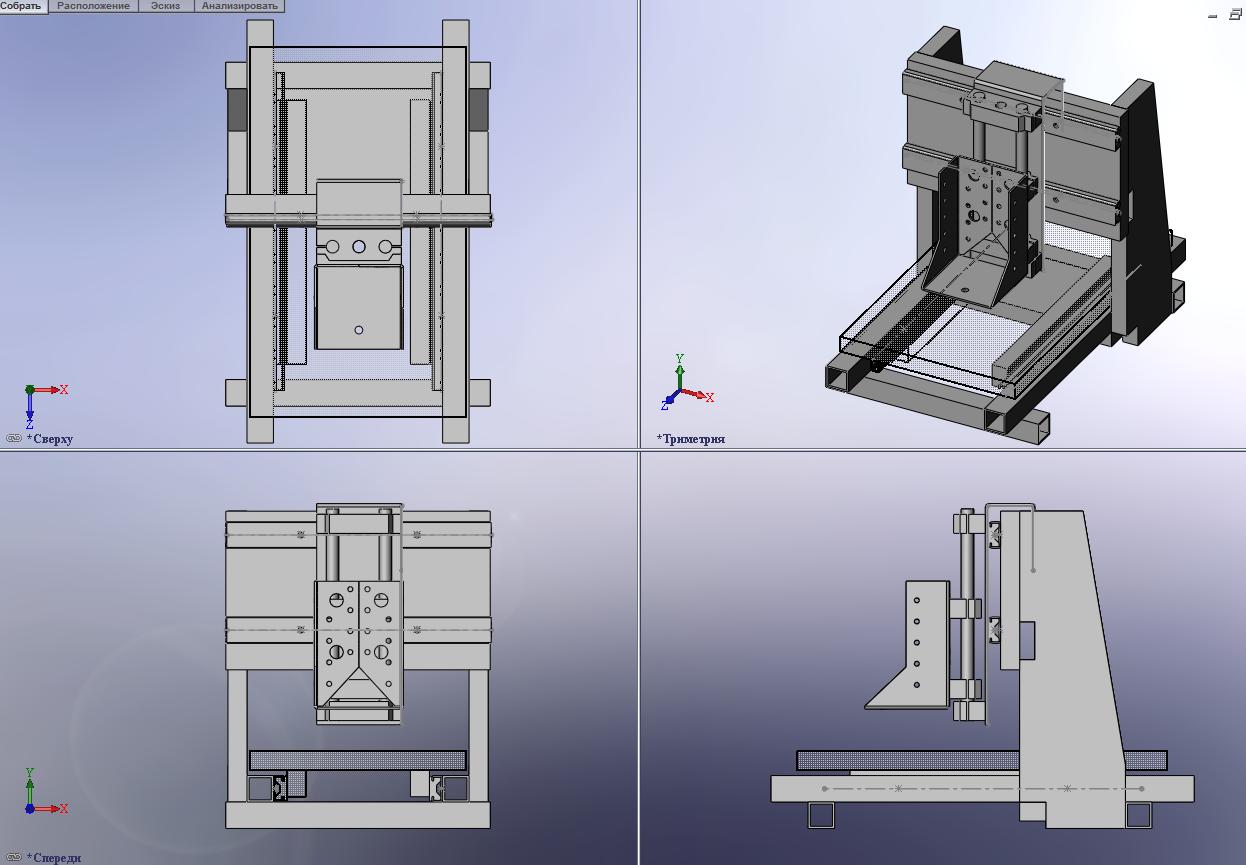

подумалось, если немного перевернуть конструкцию, то устойчивость и размер рабочей зоны хорошие, места при складировании немного. в процессе работы аппарат всеравно вытаскивать придется на большие просторы.
общий вид

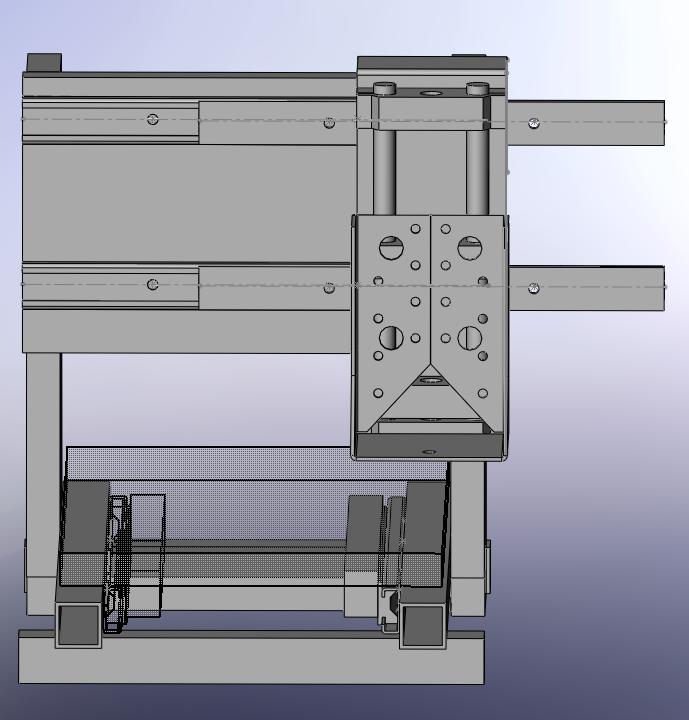

каретка сдвинута в крайнее положение


Добавлено спустя 3 часа 58 минут 42 секунды:
вот тут в настоящее время идет онлайн сборка деревянного станка при помощи другого станка.
Последний раз редактировалось rig 07 июл 2009, 17:44, всего редактировалось 1 раз.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение blindman » 07 июл 2009, 17:33

"Вот там" по ссылке непонятно что. rig, поправь плиз
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 07 июл 2009, 17:45

сорри, 5 раз проверил, теперь нормально.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение ZIV » 15 июл 2009, 13:12

вот задумал сделать себе станочек,размер 1000х1000мм, материал - фанера 20мм, направляющие - уголок алюминиевый, способ изготовления - лазерная резка, соединение деталей на клей и на шурупы.

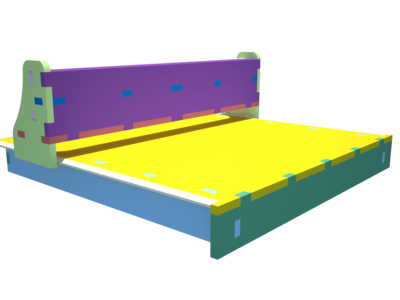

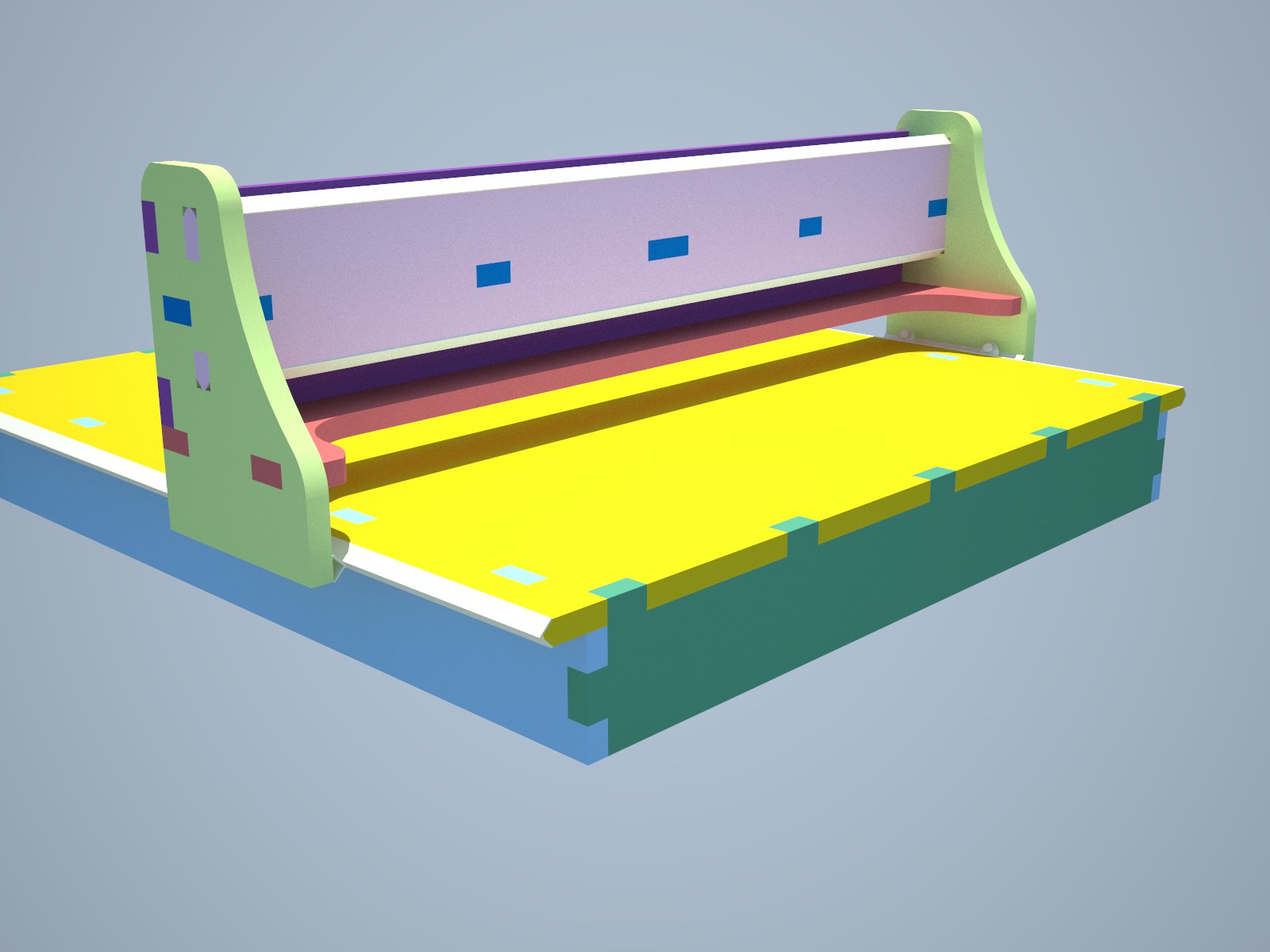

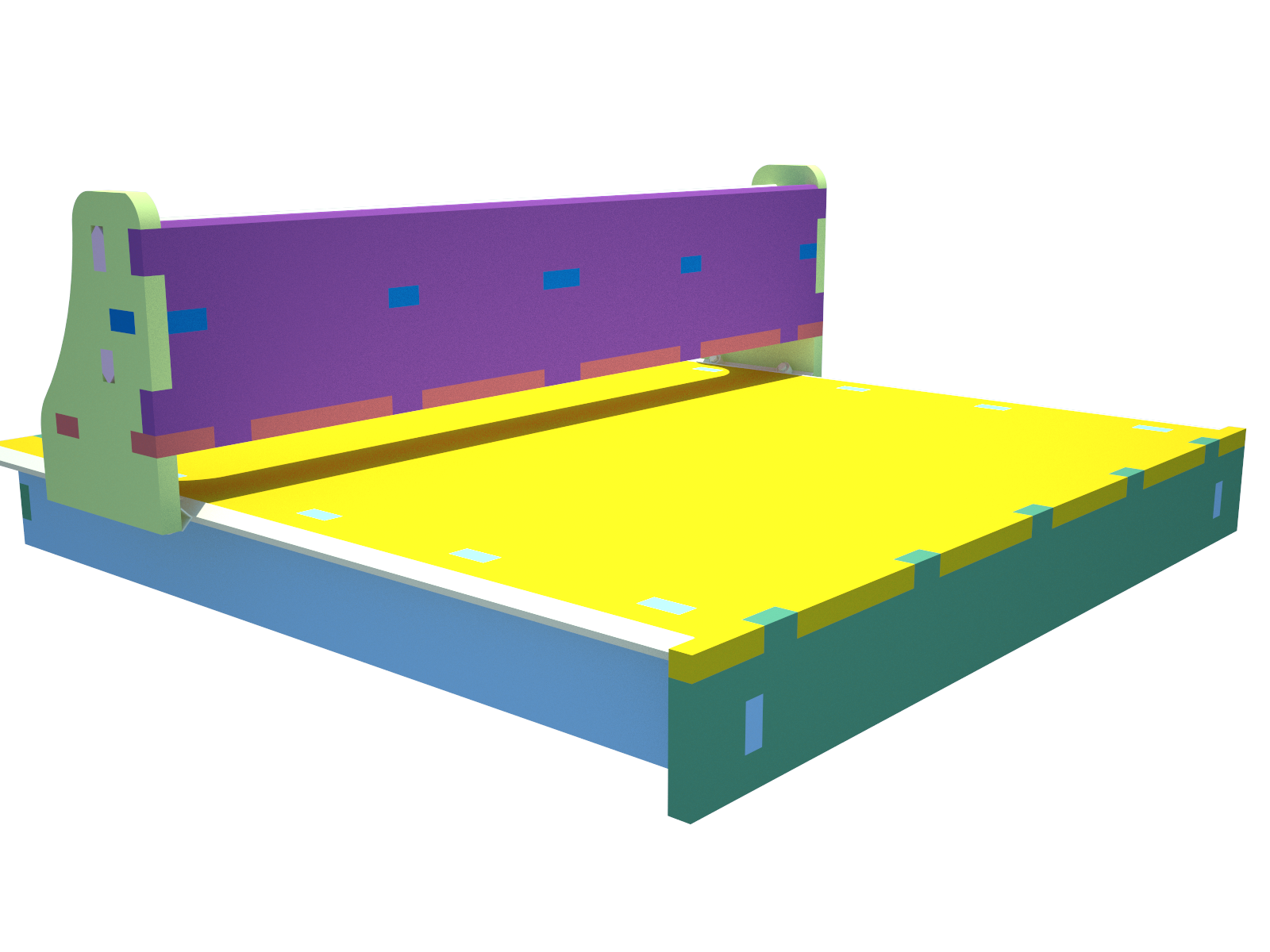

вот несколько недоделаных экскизов



в итоге должен получится достаточно дешевый станочек, которого помоему хватит для резки пластика, дерева, и мб гравировки на метале.
ZIV

Сообщения: 29
Зарегистрирован: 23 мар 2009, 14:52
Откуда: Челябинск

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение =DeaD= » 15 июл 2009, 13:14

20мм фанеру лазерной резкой - потом края как-то еще обрабатывать? Там с четким 90 градусным краем заморочки.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение ZIV » 15 июл 2009, 14:14

хм, посмотрим как получится, в крайнем случае придется канибудь ровнять)

Добавлено спустя 57 минут 34 секунды:

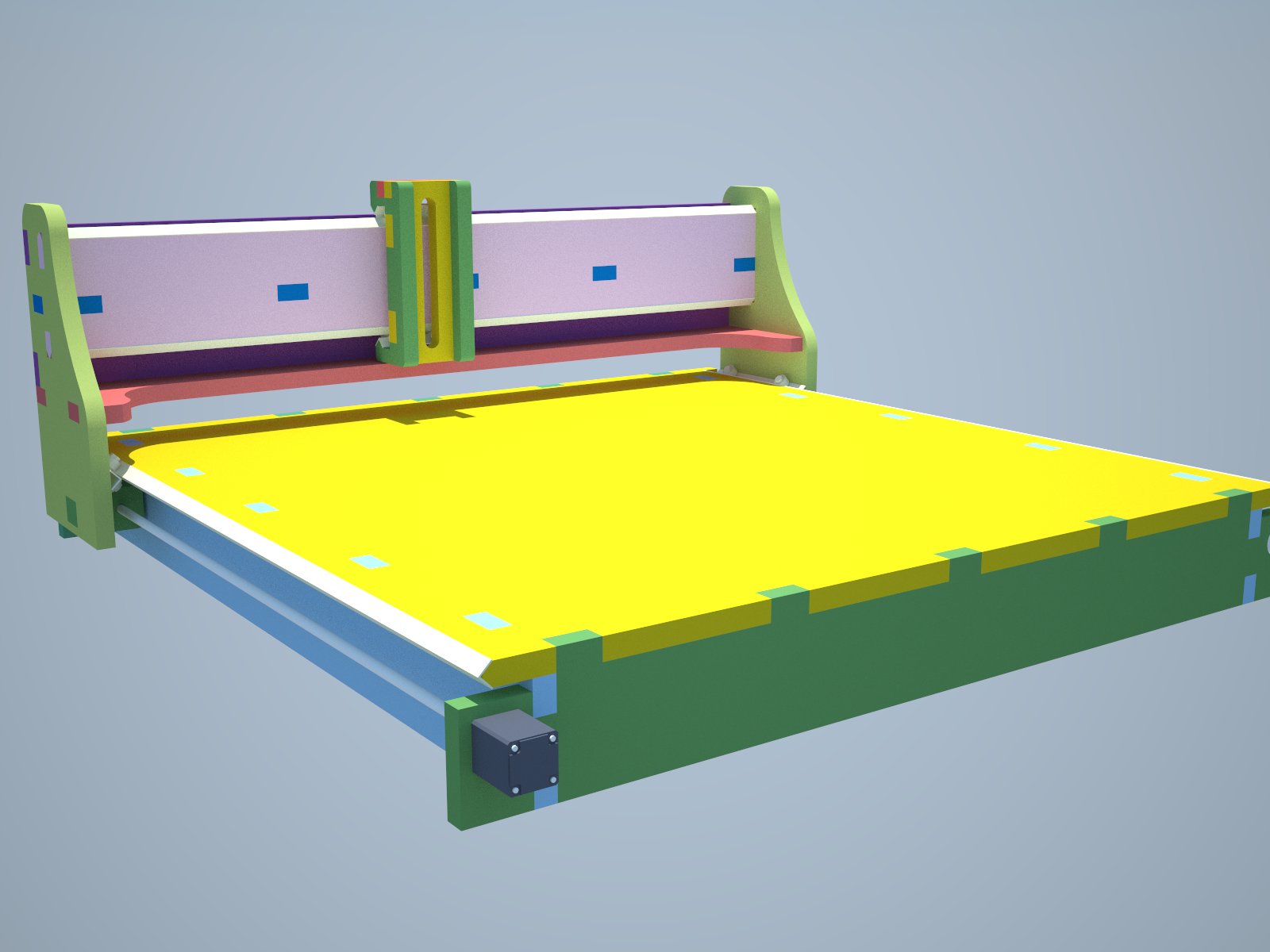

немножко дорисовал

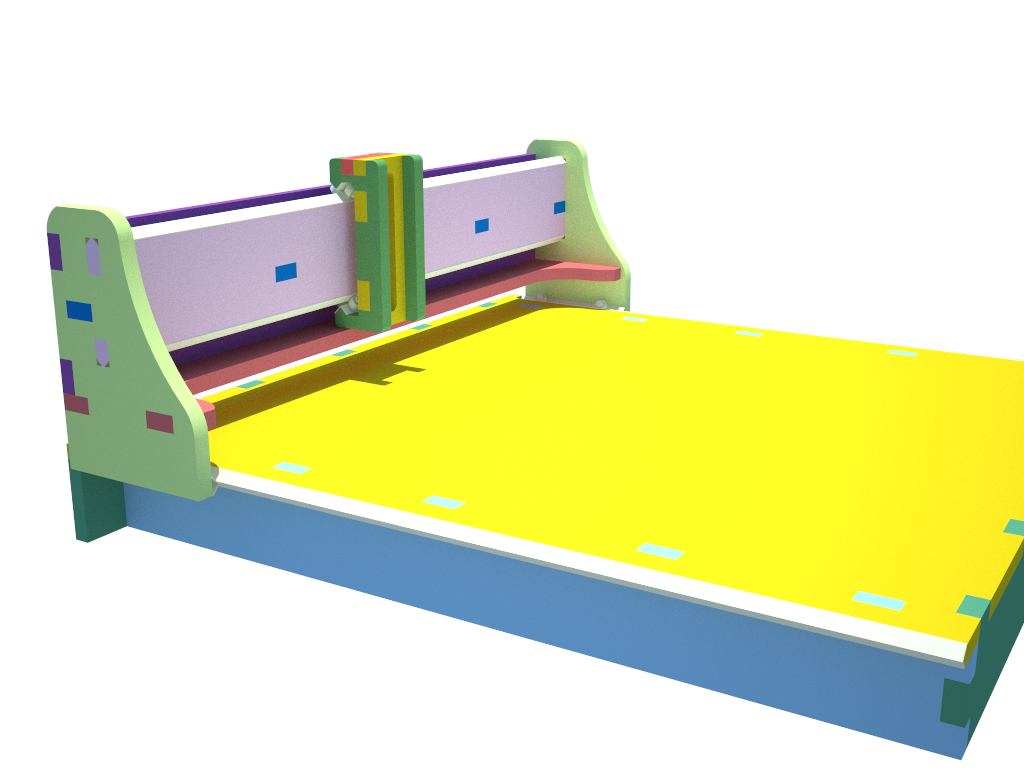

еще немного дорисовал
ZIV

Сообщения: 29
Зарегистрирован: 23 мар 2009, 14:52
Откуда: Челябинск

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 15 июл 2009, 22:58

Настоятельно рекомендую сделать для начала станочек поменьше, дело в том что в больших станках кроме прочих проблем начинаются проблемы с жесткостью.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение =DeaD= » 15 июл 2009, 23:10

ZIV писал(а):http://roboforum.ru/viewtopic.php?p=109204#p109204

Двуспальная кровать? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
