Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 26 фев 2009, 20:48

они больше не ржавые а в смазке засохшей..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 12 мар 2009, 21:21

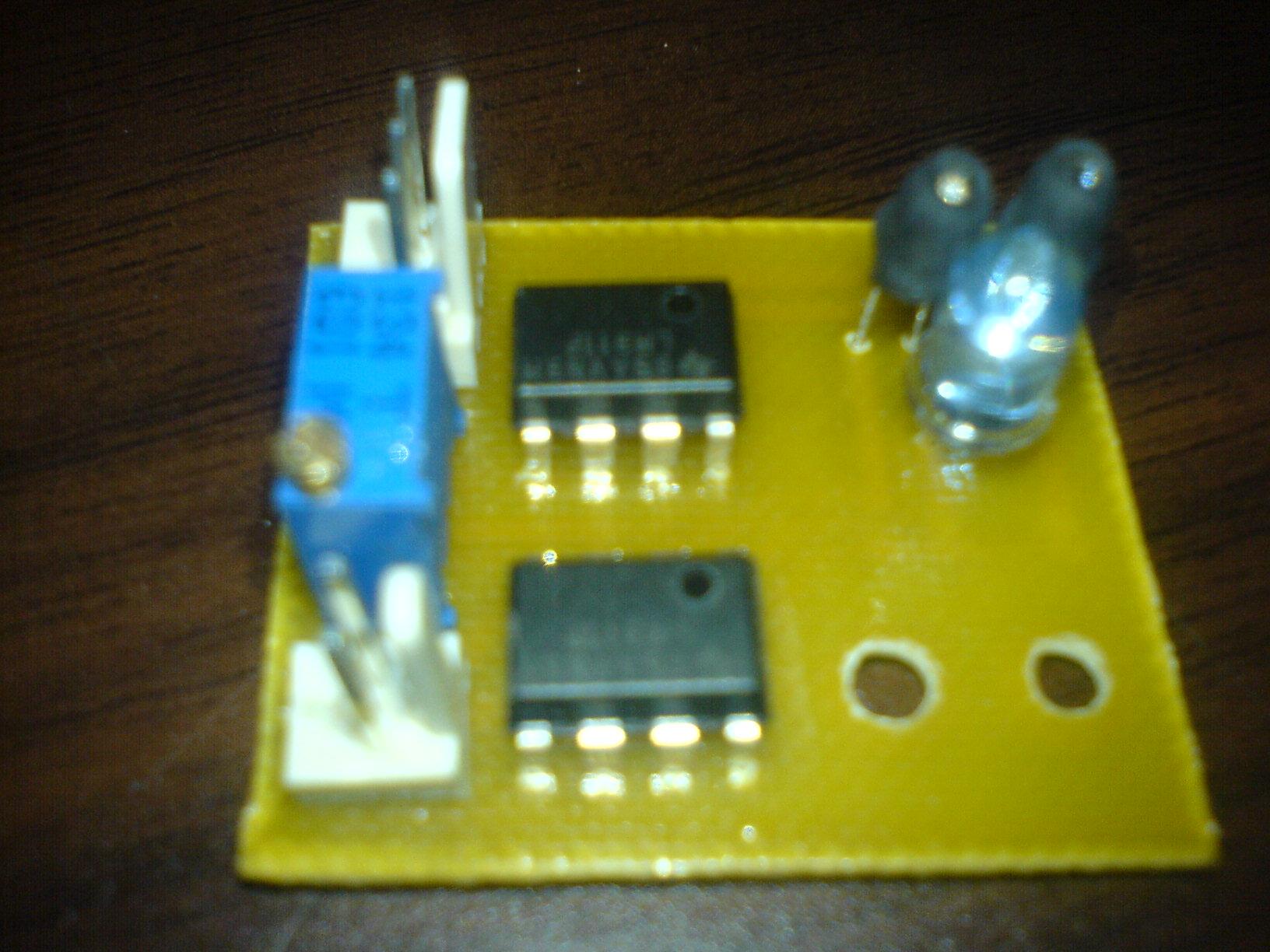

вот тут собрал весчицу, для станочка...


собсна, под рукой ничего векторного нету( а ахота проверить, может набросает кто квадратурный энкодер, диаметром см 5... край сдвинутый на 90градусов шириной 5-7мм...
забыл... кликов на 50...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 13 мар 2009, 15:01

после некоторых извращений с плотной бумагой + обычная бумага с рисунком энокдера было решено сначала усилить конструкцию диском из текстолита, а после даже заменить на диск из текстолита с рисунком)
вот что вышло...


вроде все пашет...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 13 мар 2009, 15:43

Работает?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 13 мар 2009, 16:46

а когда медь окислится совсем сильно ?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17518
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение avr123.nm.ru » 13 мар 2009, 17:16

Я на бумаге печатал лазерником, потом клеил на основу. основа - компакт диск. легко обрезается в дрели на оправке до нужного диаметра.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 13 мар 2009, 20:34

на счет наклеить подумывал... этот диск ножницами обычными вырезан)
медь думаю вообще стравить )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 13 мар 2009, 21:00

если стравить то делай на просвет
текстолит ИК отлично пропускает
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17518
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 13 мар 2009, 21:08

на просвет - большой огород городить.. в принципе.. к енкодеру будет идти 2 "шлефика" ))
так что что-то там изменит можно всегда... думаю пока останется такой, непротравленный вариант... а так оно работат.. проводал на дрели, где обороты уж куда выше ))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 24 мар 2009, 20:31

Вопщем потратил я больше месяца на поиск нормальной винтовой пары и на токаря который бы ее выточил. В итоге купил плавающий подшипник с внутренним диаметром 6 мм и он вроде решил проблемы с кривой шпилькой М6. На этой неделе буду приделывать гайку к станку. Я щаслив :) .
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 24 мар 2009, 21:32

эээм, что реально такая проблема найти винтовую пару?
старинные роботы промышленные рулез в этом плане )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 25 мар 2009, 10:51

Ага если иметь к ним доступ. Да и походу станок планировался как легко повторяемый, походу так и получается, никаких дефицитных и дорогих материалов.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 31 мар 2009, 10:32

Приделал седня гайку к каретке :Yahoo!: ходит намного легче чем в предыдущем деревянном станочке, вечером фотки покажу. Вопщем самоустанавливающиеся подшипники рулят, настоятельно рекомендую всем для сборки ЧПУ.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 31 мар 2009, 13:30

для любопытных, нашел про подшипники описание и картинки
Основные типы подшипников
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение hudbrog » 31 мар 2009, 13:59

А если не секрет, в какую цену встали самоустанавливающиеся подшипники? И какие именно модели поставил?
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей
