Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 04 май 2009, 22:58

Главное сделай небольшой люфт в болтах на раме чтобы можно было регулировать, а то очень тяжело направляющие выставить параллельно.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение contr » 05 май 2009, 00:23

сверху они сильнее прогибаются, мои направляющие трехколенные

лучше ставить по 2 на сторону, но обычные, а не телескопы.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Angel71 » 24 май 2009, 18:28

Master, слушай а та контора на которй ты подшпники брал случаем через интернет не торгует? :oops: я самоустанавливающиеся тож хо. неотказалсяб и от подшипников вращения и скольжения. в нете пока по 20-30 баксов находил, а офлайновых контор в донецке пока не нашёл. из россии нереально заказать, с китая можно, но доставка в копеечку может влететь, хотя... этож не направляющие тяжеленные :o сам знаешь как нелегко временами у нас в хохляндии чтот нужное найти по нормальной цене
Аватара пользователя
Angel71

Сообщения: 10643
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение zdelay-sam » 21 июн 2009, 00:06

вчера доделал агрегат он должен упростиь создание чпу ,делаю первые шаги:
1 електроника с вашего форума изготовлена и тестилась
2 зделал раму
Вложения

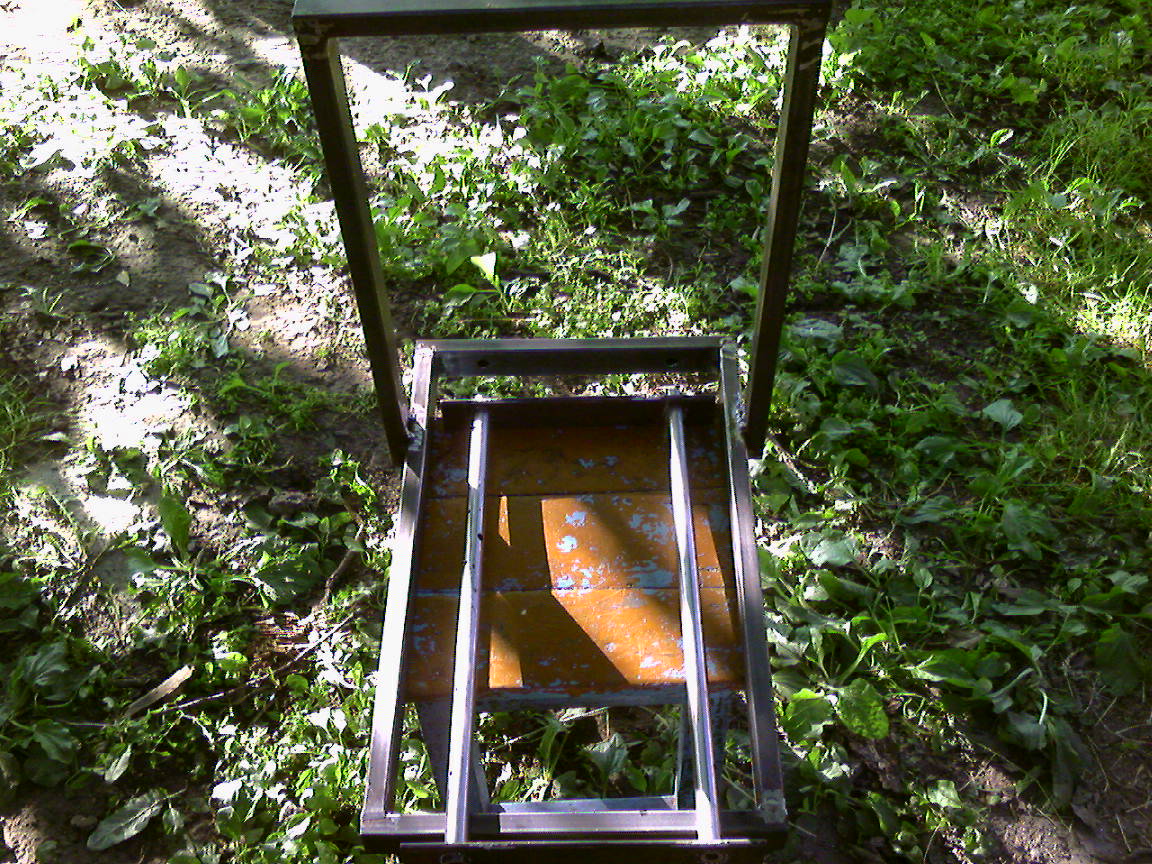

три года итри варианта, пос ледний
Аватара пользователя
zdelay-sam

Сообщения: 16
Зарегистрирован: 20 июн 2009, 03:30
Откуда: полтава

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение MiBBiM » 21 июн 2009, 00:09

классный станочек. не боитесь без кожуха?
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение zdelay-sam » 21 июн 2009, 00:24

кожух будет первые тесты
Аватара пользователя
zdelay-sam

Сообщения: 16
Зарегистрирован: 20 июн 2009, 03:30
Откуда: полтава

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение MiBBiM » 21 июн 2009, 00:44

я про токарный станок. или он и есть чпу?
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 21 июн 2009, 14:49

На раме я смотрю не предусмотрена возможность регулировать направляющие?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение zdelay-sam » 21 июн 2009, 21:15

MiBBiM я говорил про токарный

Добавлено спустя 31 минуту 46 секунд:
направляющие стола устанавливаются в две пластины с внутреной стороны корпуса, которые подогнаны кустарным методом под паралельность.
аесли не поможет и обнаружется разное растояние между направляющими-можна распилить одно установочное место в доль,наложить сверху пластину с отверстием и спомощю нескольких болтов-один сосмещонним центром плавно отрегулировать паралельность.
проблема пропеллера на направляющих решается методом установки одной пластины намертво а вторая регулируется также болтом сосмещеним центром и нагрузка при вибрации несможет сбить настройку :)
Вложения

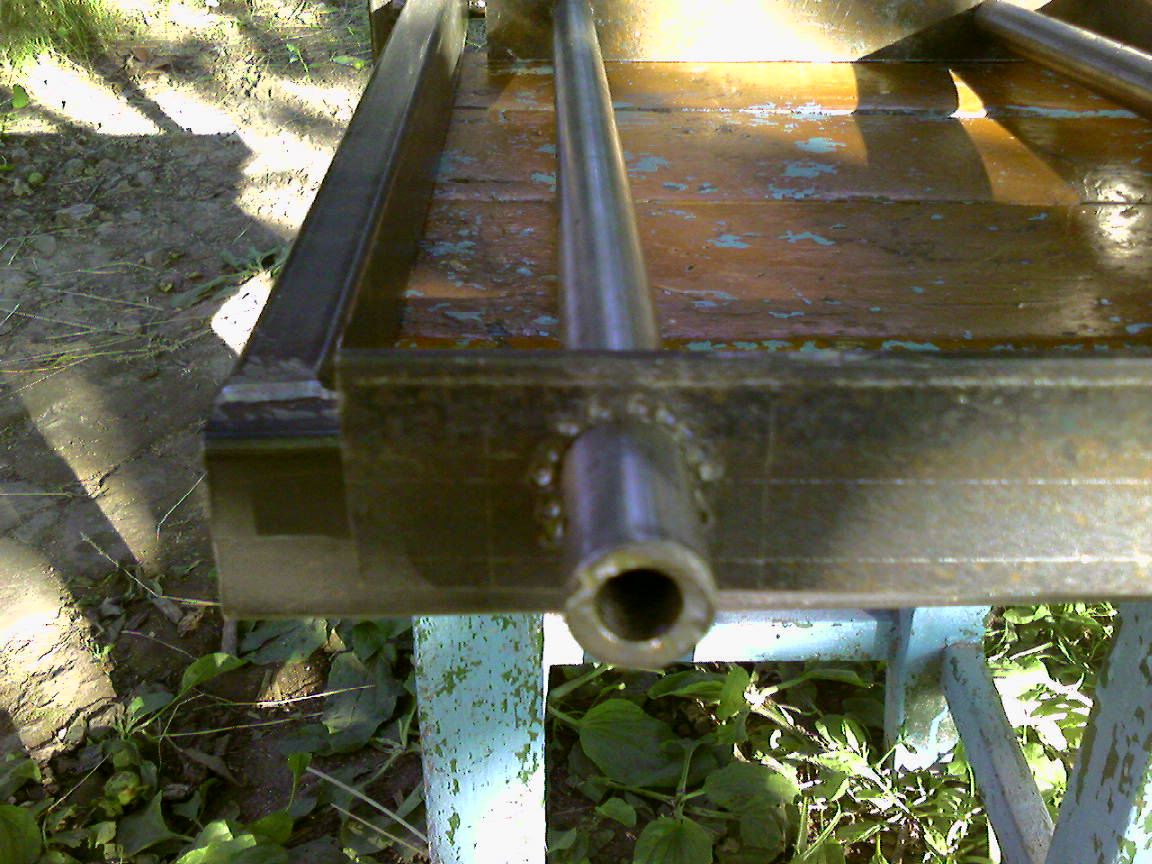

подгонка установочного маста под направляющую
Аватара пользователя
zdelay-sam

Сообщения: 16
Зарегистрирован: 20 июн 2009, 03:30
Откуда: полтава

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение zdelay-sam » 24 июн 2009, 00:32

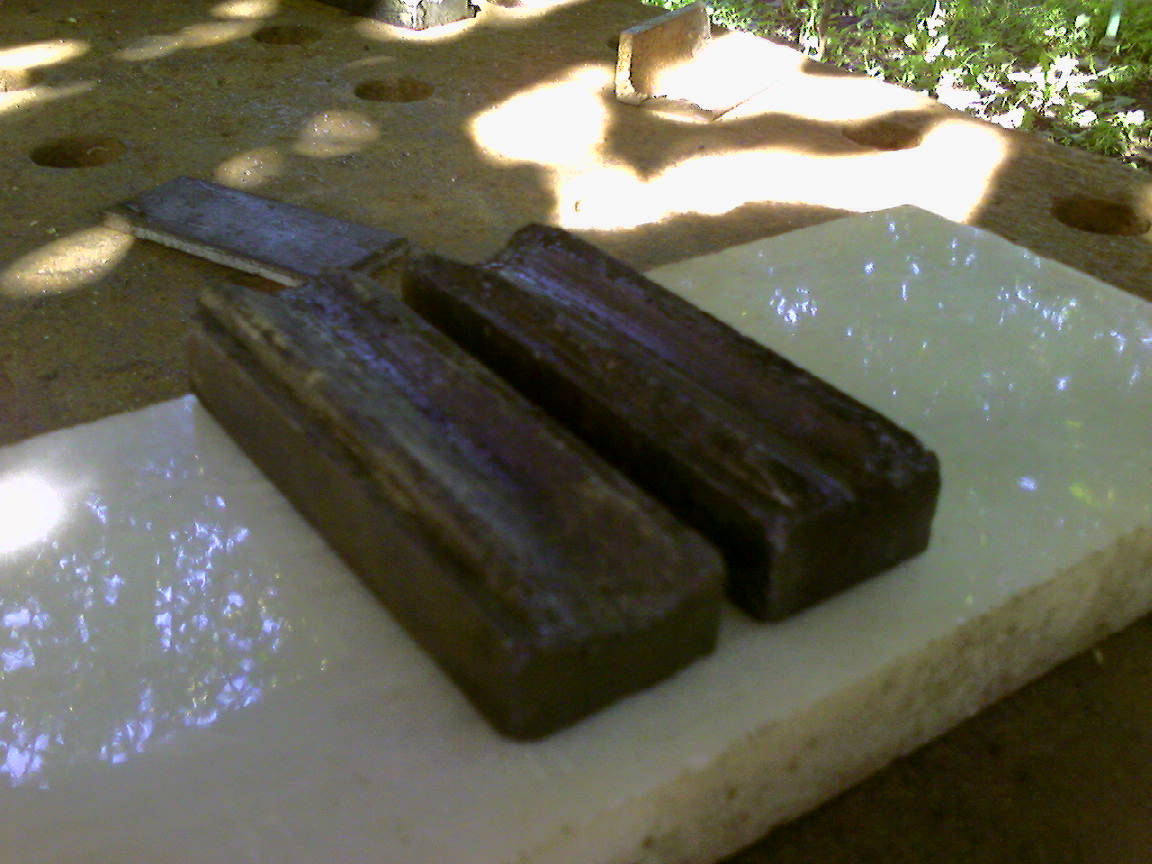

втулки из графита можно использовать?
Вложения
от тролейбуса вещица
Аватара пользователя
zdelay-sam

Сообщения: 16
Зарегистрирован: 20 июн 2009, 03:30
Откуда: полтава

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 24 июн 2009, 09:28

Использовать можно, только для чего использовать? :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение zdelay-sam » 24 июн 2009, 20:11

как для чего -для координатного станка габаритные размеры графита:
ширина 27мм
длина 86мм
высота 10мм
хочу немного проточить или мелко побить и смешать з боксидкой залить в форму
покупать бронзу-пласмасу дорого,графит на шару
вроде как медно графитовые втулки достаточно модные!
Аватара пользователя
zdelay-sam

Сообщения: 16
Зарегистрирован: 20 июн 2009, 03:30
Откуда: полтава

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение avr123.nm.ru » 24 июн 2009, 20:56

дак и купите их в автомагазине - втулки для стартера не дорогие.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение zdelay-sam » 25 июн 2009, 23:54

какой у них размер ?
ктонибуть использовал втулки для стартера?
Аватара пользователя
zdelay-sam

Сообщения: 16
Зарегистрирован: 20 июн 2009, 03:30
Откуда: полтава

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Angel71 » 26 июн 2009, 00:15

незнаю какие в статере втулки, но медно-графитовые брал на авторынке. диаметров полно разных
Аватара пользователя
Angel71

Сообщения: 10643
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
