Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 31 мар 2009, 14:20

Они стоят столько же сколько и обычные, взял росийские, импортные намного дороже.
Модель не знаю 1006 кажись, 2-х рядный самоустанавливающийся шарикоподшипник, внутренний 6мм, наружный 19мм, высота 5 или 6мм. Стоит 15 грн это чуть меньше 2 у.е.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 31 мар 2009, 17:59

ухты
я думал это чото жутко модное и жутко дорогое
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17535
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 01 апр 2009, 00:34

Я тоже так думал, причем не знал что они бывают маленькие. А потом как-то зашел в магазин хотел уже поставить просто двухрядный подшипник на одном конце вала, а другой чтобы висел, а тетенька грит, двухрядных нету есть только двухрядные самоустанавливющиеся, но они типа нужны только если есть несоосность и биения. Спрашивает есть ли у меня несоосность, говорю, что есть и еще какая :)
Вопщем вот ниже фотки.

Добавлено спустя 2 минуты 10 секунд:
Примерочные испытания показали, что ходит просто офигительно легко, люфта на ощупь нет, дальше будет видно. Кстати узел в котором закреплена гайка идентичен тому в котором крепятся направляющие, подошел как родной, где-то здесь подвох :pardon:

Добавлено спустя 1 минуту 10 секунд:
Вопщем проект продолжается.
Вложения

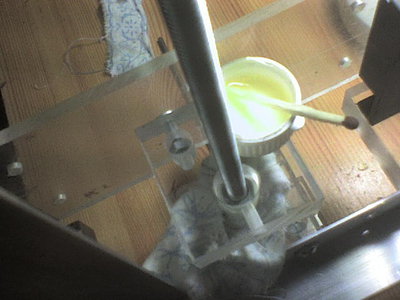

Гайку вклеиваем по месту

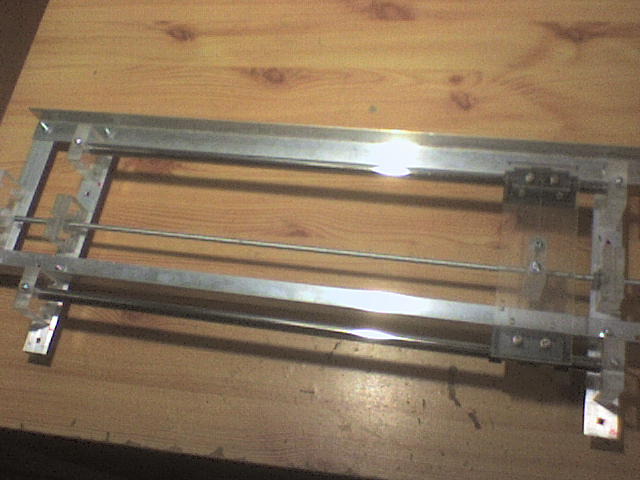

Общий вид оси Y

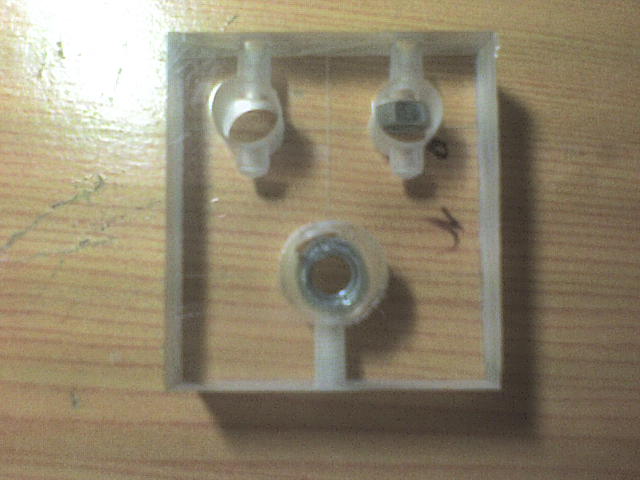

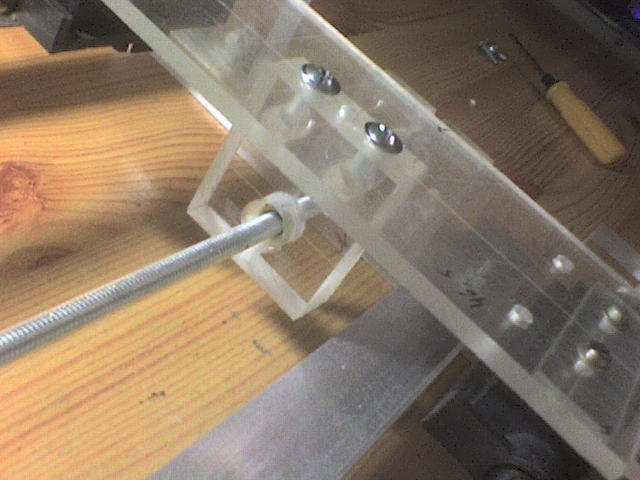

Крепление гаечного узла, закрепив с перекосом выбирается люфт гайки

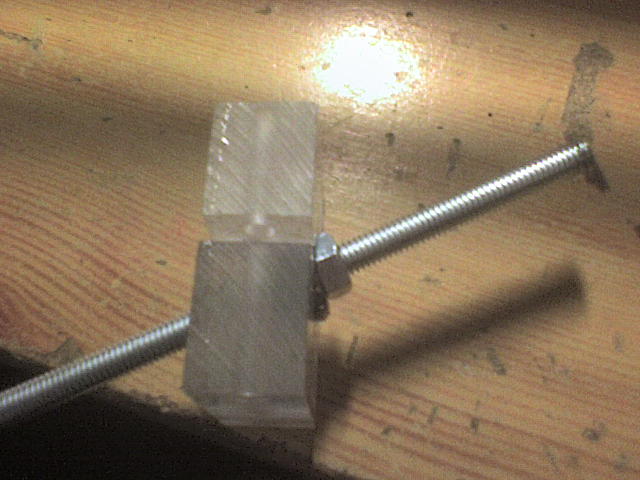

Вот с таким перекосом, свободно вращается

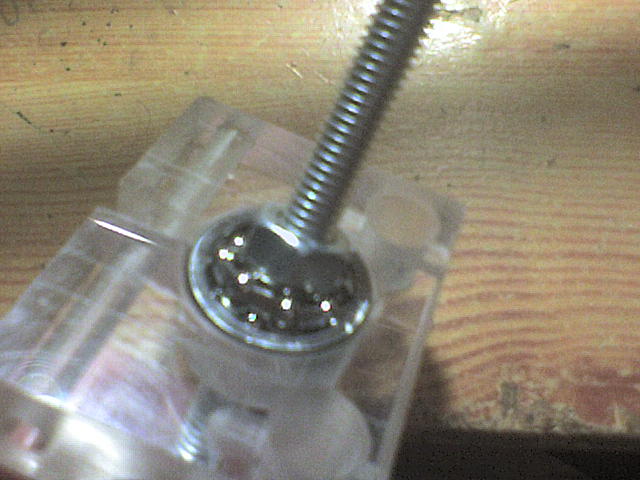

Вот такой подшипничек

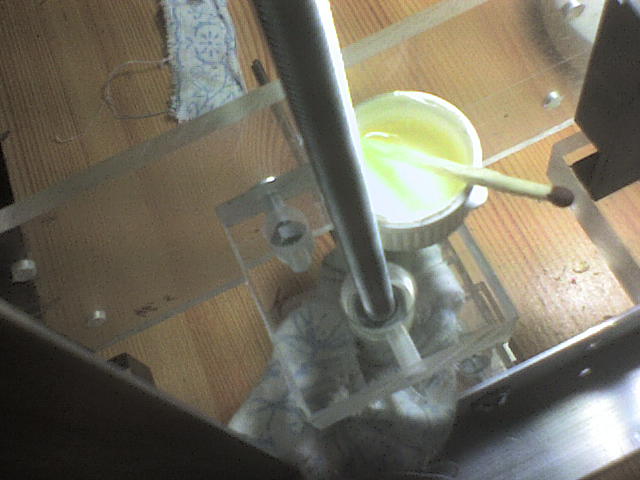

Ща буду доклеивать смолой, чтоб намертво
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение TrashVigor » 01 апр 2009, 00:58

Круть! Был бы балкон у меня поблольше, тоже бы собрал.
GIRUGAMESH!
Аватара пользователя
TrashVigor

Сообщения: 134
Зарегистрирован: 11 июл 2008, 22:43
Откуда: Воронежск
прог. языки: С, Delphi, Asm

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 02 апр 2009, 21:03

Я чувствовал что где-то подвох, гайка так легко встала и испорченный крепеж подошел под гайку так хорошо что не нужно было ничего пилить и сверлить. Вопщем наружный диаметр подшипника 19 мм перки есть тока 18 и 20, дырка получается примерно на 0,4-0,5 больше чем перка, т. о. я сделал дырку (о дырках очень лестно отзывалась наша училка по начерталке) под подшипник 18,5 мм, а подшипник на 0,5 болше. Сверху в модуле прорезь чтобы подшипник можно было зажать, но благодаря ей он раздвинул подшипниковый узел и теперь при прикручивании его к станку он деформирует наружное кольцо и подшипник клинит. :crazy:
Буду на выходных перку на 20 переделывать в перку на 18,5, и делать новые узлы. Благо я их тока 2 шт, сделал.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 01 май 2009, 11:19

Вяло текущий проект получается, доделал винтовые передачи на оси Х и Z. Закончилось оргстекло :( , нада ити покупать. Замучался вчера настраивать чтобы не клинило и люфт был приемлемый. Осталось сделать крепление для дремеля, закрепить его на Z, потом можно будет все это собрать в кучу и попробовать погонять 2 оси.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 03 май 2009, 22:04

Еще пару фоток.
Вложения

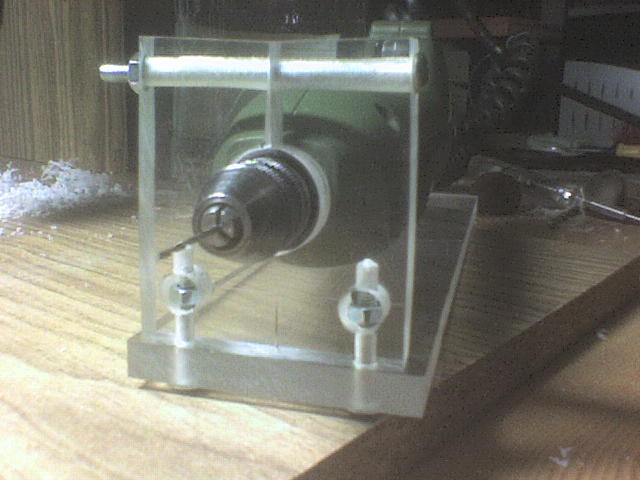

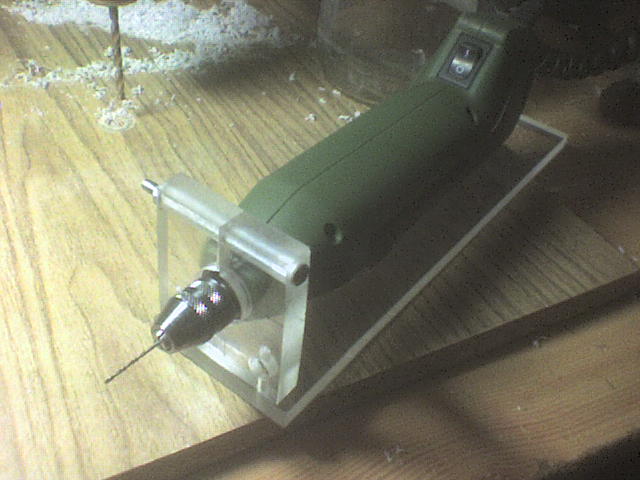

Крепление дремеля

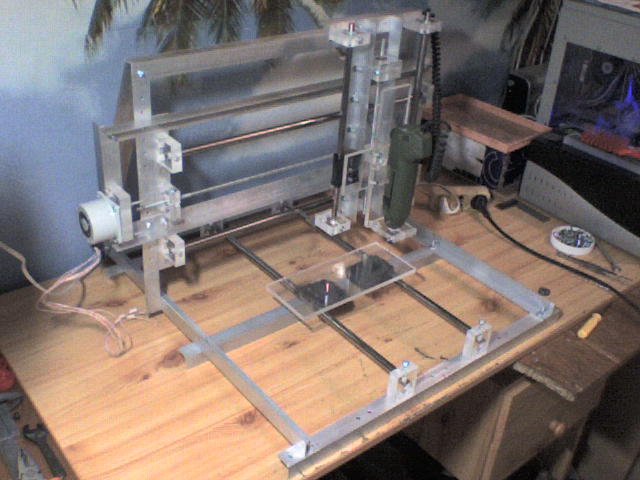

И снова примерка
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 04 май 2009, 00:07

хоть както двигаешься , я пока идеи в солиде нарисовать пытаюсь
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение contr » 04 май 2009, 02:34

шпиндель :good:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 04 май 2009, 12:04

rig писал(а):я пока идеи в солиде нарисовать пытаюсь

ИМХО разве что тока работать в Солиде научишься, если нет профессиональной станочной базы это будут только рисунки. Полюбому когда начнешь из подручных средств делать придется несколько раз пересматривать весь проект целиком. Куда полезнее посмотреть фотографии уже готовых самоделок ЧПУ и их узлов, выбрать понравившиеся идеи и уже от них отталкиваться.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 04 май 2009, 18:17

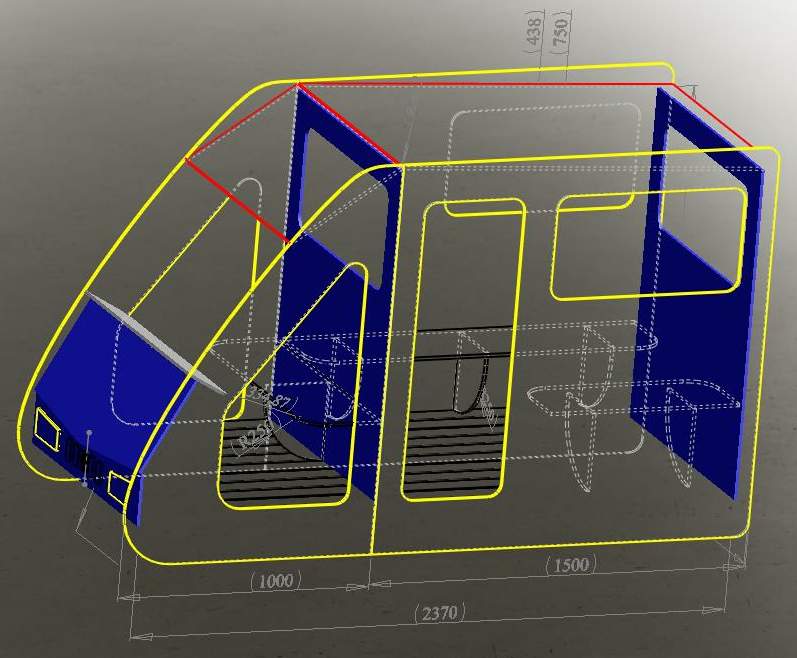

это я знаю, да и солид пригодится, уже нарисовал ребенку машинку для дачи

видел такую на сайтах, хочу повторить
типа похвастался

Добавлено спустя 47 минут 53 секунды:

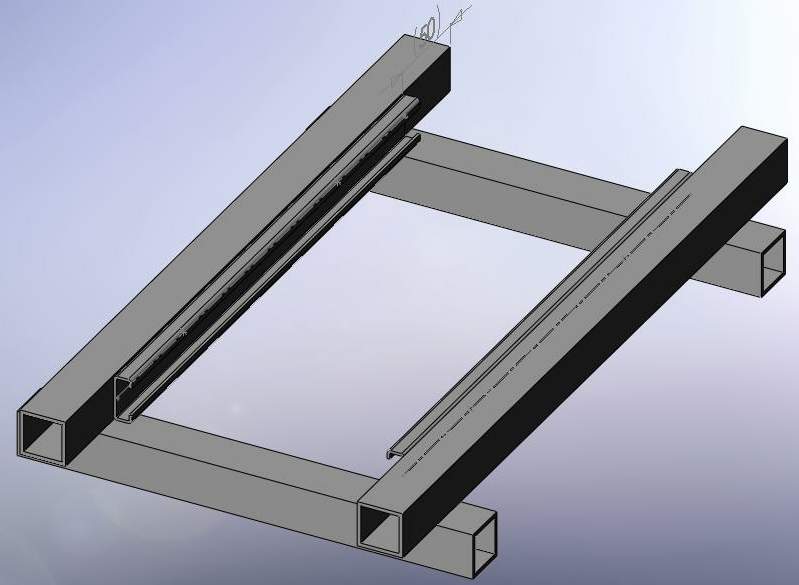

вот мой подвиг, пока все что успел
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение contr » 04 май 2009, 18:21

надеюсь это Z, иначе только половина шариков будет работать
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 04 май 2009, 20:31

нее этооснование, а на шарики пока наплевать, лишь бы сделать.
за особой точностью не гонюсь
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение contr » 04 май 2009, 21:09

я бы тогда направляющие сверху прикрепил
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 04 май 2009, 21:32

сверху они сильнее прогибаются, мои направляющие трехколенные, стоя выезжая на 30-40 см почти не прогибаются, меньше 1 мм. для начала самое то. если втянусь то там уже другой порядок деньгИ
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем
