Re: Обсуждение вариантов изготовления координатного станка.

Сообщение bolt » 12 фев 2009, 19:35

...сейчас полно чипов, которые переварят эти вычисления без проблем

Любой МК переварит. Только зачем уродоваться?
bolt

Сообщения: 281
Зарегистрирован: 01 дек 2008, 19:21

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение FireFly » 12 фев 2009, 21:51

blindman писал(а):2FireFly - ты этой темой занимаешься? Прикидывал на каком процессоре такое можно крутить?

концепт у нас уже есть - в инфе по последнему контроллеру - http://robozone.su/2008/12/02/mikroshag ... ja-na.html на видео он там как генератор частоты работает. На борту стоит PIC из свежих. Вообще прикидывали в общем и целом - одним процом не обойтись. Пока законченной идеи еще нет и эксперименты продолжаются. :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 13 фев 2009, 12:51

Вопщем купил шпильку М14, кривая :o , на метр в центре изгиб порядка 1мм, не думаю что можно найти идеально ровную.
Подшипники решил зажать между конусами. Вчера мне выточили конуса которые я одел на шпильку и в них зажал подшипник. Все равно не гуд, при вращении шпильки подшипники гуляют, как-будто зажаты не под углом 90 градусов. Я в отчаянии.

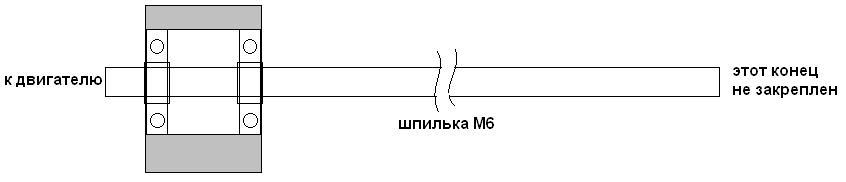

Походу придеца делать конструкцию типа.
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 13 фев 2009, 12:58

ага потому как резьба в конусе косячная

я когда зажимал на шпильке гайками тоже запарился в куче гаек подбирать пару которая наименее косячная
собери конструкцию и царапалкой по кругу процарапай где подшипник зажат
бери огрызок шпильки, навинчивай на него конус, и этот огрызок шпильки с конусом зажимай в дрель
увидишь что царапина круговая на том месте где сидел подшипник слегка гуляет
дальше потихоньку дорабатывай шкуркой чтоб место посадки подшипника не гуляло

а то что шпилька кривая так это хорошо что немного=)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17537
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 13 фев 2009, 13:58

В том то и дело что у меня резьбы в конусах нет, она просто полотно ездит по резьбе, а зажимаются конуса гайками.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 13 фев 2009, 14:27

народ, а что скажете на это:
планируется сделать координатный столик их 2-х основаниях от роботов... там винтовая передача.. циллиндрические, мощные направляющие... и стоят коллекторники с тормозами... вот думаю .. менять ли движки и прочее...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение RoboTok » 13 фев 2009, 15:40

А как же тележка ?
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 13 фев 2009, 15:45

заладил... тележка тележка... я тока електронику делаю ... а координатник мне нужен ради шестинога )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение RoboTok » 13 фев 2009, 16:38

Интересно, какой же станок можно сделать на таких мощных моторах с редукторами ?
И тогда тебе придется делать серву, что не просто совсем...
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 13 фев 2009, 18:13

там мелкие постоянники ))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение flyroman » 19 фев 2009, 15:10

Подскажите, а шаговые двигатели от дисководов 5.25 можно использовать для неболшого ЧПУ?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 19 фев 2009, 15:11

Ну разве что фломастером рисовать. В качестве первого станка пойдут.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Duhas » 19 фев 2009, 17:01

я тут думаю а не задавать ли контроллеру контур в виде функции.... ваши мысли?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 19 фев 2009, 17:06

прочитал пост как "я тут думаю а не задавать ли контроллеру контур в виде функции.... ваших мыслей?"

типа фрезерный станок управляемый мыслью :lol:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17537
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение RoboTok » 20 фев 2009, 01:09

Duhas
Лучше G код обрабатывать контроллеру, что почти тоже что функция, только стандарт...
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP
