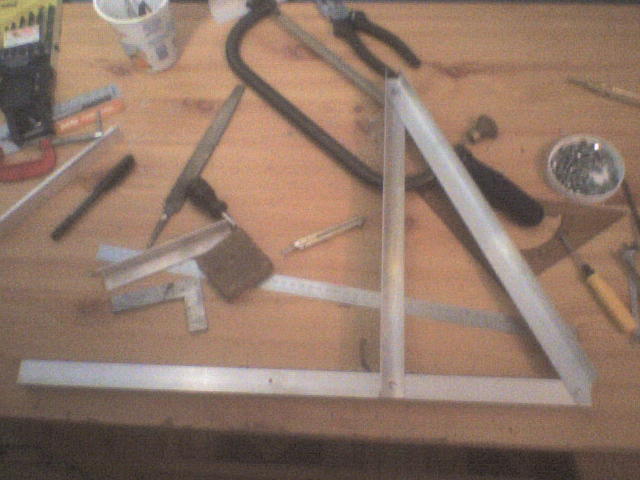

уместны ли тут клепочные соединения? поклепать тянет уже неделю.
или лучше болтами скрутить ребра по периметру и тд??

Лучше болтами, во-первых, надежнее, во-вторых, пока будешь делать все равно нужно будет собирать-разбирать.

про "разбирать" я както не подумал
хотелось, чтоб сразу все заработало

Седня провозился целый вечер и ниче не сделал, нифига не получаеца, установил направляющие на ось Х выставил, каретка в одну сторону идет легко и свободно, а в другую ваще никак клинит и хоть убейся, перепробывал крепить ее разными методами, менял местами направляющие, ничего не помогло. В добавок обнаружил, что установив стойки под ось У в центре я не учел, что фреза дремеля будет находица не строго между направляющими, а будет вынесена на 80мм вперед, так что придеца завтра разбирать раму и переделывать

Я бы для начала оставил свободным конец ходового винта и не крепил мертво ШД. А вот направляющие лучше сразу прикрутить к листу оргстекла для жесткости. Рама из уголков играть будет .
зы. Нормальный процесс. Я свой первый CNC 4 раза глобально переделывал, не считая отдельных узлов.

А фотки покажешь?

первый http://klev.borda.ru/?1-2-0-00000001-000-0-0#003
второй http://klev.borda.ru/?1-2-0-00000006-000-0-0-1222246145
набросок для третьего http://klev.borda.ru/?1-4-0-00000011-000-0-0-1229601638

Этот станочек я видел
В моих принтерах такой вариант не прокатил, потому что на одной направляющей каретка сидит хорошо, а на другой болтаеца порядка 1 мм вверх-вниз, поэтому у меня уходит 2 принтера на одну ось.

bolt
первый мне понравился станочек настольный
Тоже хочу такой

А вот по второй ссылочке, где поболее станочек вы наверно пошутили по поводу фрезера
Ну если тока бумагу фрезеровать...

на одной направляющей каретка сидит хорошо, а на другой болтаеца

Лечится фторопластовым вкладышем. Можно подпружинить, как в CD. Все от нагрузки зависит.

вы наверно пошутили по поводу фрезера

Для фрезеровки дерева там момента ШД не хватает и оборотов шпинделя. Нужно ставить редуктор или вообще переделать под винт и мебельные направляющие.

Вот типа каркас оси Z. Замучился настраивать потом Y чтобы не подклинивало.
Так же пришлось переделывать крепление Y, сместил ее на 120мм, т. к. иначе фреза находилась бы не в центре.

вот что надыбал на барахолке


фотоувеличитель

а для нас это вертикальная штанга с зубчатой рейкой и колёсиком для поднимания опускания
отличная ось! держит примерно килограммовую голову.

разброс цен от бесплатно до 800р.

Люфтит сильно?

А у меня валяется Немецкий фотоувеличитель

Надо бы его потрогать...

был у меня такой, нету у него рейки зубчатой по вертикальной стойки.есть маленькая для резкости у самого объектива. а так просто колесико крутится за счет трения по гладкой стойке, обычно приходилось руками подмогать чтоб поднять лампу. но опускается хорошо
