Манипулятор на сервах по технологии лаз. резки из пластика

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение =DeaD= » 26 июн 2009, 19:04

======================================================================================
Вот такой в итоге этой темы получился манипулятор:

Еще сделали лайт-версию:

Видео:



Чертежи получившегося манипулятора в программе Solidworks:
download/file.php?id=11012
======================================================================================
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение rig » 30 июн 2009, 19:55

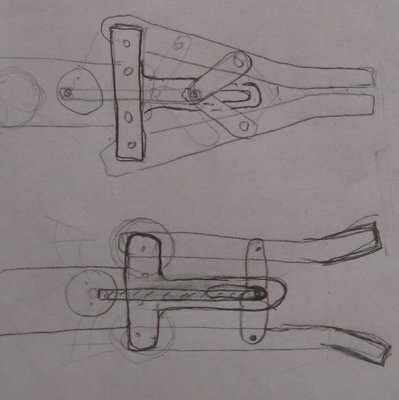

вот такой вариант, Т образный держатель с вырезом для ограничения вертикального перемещения, но появляется скольжение.
еще вариант


где смайлик чешущий репу?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение nest » 30 июн 2009, 20:57

Vovan писал(а):Вариант?

- это было лучшее из всех приведённых вариантов.
только я бы повернул серву на 90 градусов, что бы она не висела "под кулаком" ... так сказать сделать всю конструкцию толщиной и шириной с серву. (а то под губками ещё такая байда висит.)

все остальные варианты:
либо дохрена деталей. нетехнологично.
либо точка захвата уплывает при сведении губок. неудобно.
либо при удержании надо в серву гнать ток. неэкономично.

однозначно плюс: серву/мотор по току останавливать. цена вопроса: один резюк. зато гарантированно, что губки сомкнулись (на предмете или самих себе).

а вот с сервой - надо ещё как то следить , на сколько надо сомкнуть губки, что бы поймать предмет. (датчики давления, кнопочки - это детсад, котрому всё равно ещё нужны провода).
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение =DeaD= » 30 июн 2009, 23:09

Серву останавливать по току - это не к нам :) точнее к манипулятору это мало отношения имеет, скорее к функциям сервоконтроллера.

Добавлено спустя 32 минуты 19 секунд:
yak-40 писал(а):Серву надо крепить посередине, и двумя тягами губки тянуть.
Добавлено спустя 4 минуты 8 секунд:

Вот так, типа

Начал смотреть как будет это выглядеть в реальности и понял что тоже не катит. Будет так же перекашивать, т.к. это только в 1 точке тяги будут крепиться к клешням симметрично вала сервы, в остальные моменты они будут сдвигаться вперед или назад, поэтому опять будет нессиметричный хват :(
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение yak-40 » 30 июн 2009, 23:19

Нет, захват будет симетричным, только лапки действительно будут сдвигаться относительно сервы по мере сближения :(

Добавлено спустя 1 минуту 31 секунду:
Альтернатива-винт и гайка. Но это не подходит

Добавлено спустя 1 минуту 48 секунд:
Похоже на этой ссылке: http://www.robotshop.ca/owi-535-robotic-arm-edge-4.html

конструкция такая-же
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение Vovan » 30 июн 2009, 23:40

"помакетировал" захваты, 3 варианта и вот результаты:
1. по yak-40: пассивные звенья (те что сзади сервы) "гуляют", т.е. их вершины тоже должны каким-то образом "ездить" в направляющих; :(
слишком много "толщин" в одном шарнире (аж три!) :( , если материал совсем тонкий, то мождь и пойдёт...
2. по Vovan: маленький "зев" захвата; :(
заднюю часть лап захвата как-то нужно "сориентировать" относительно сервы... :( (а ваще работает намано! и не заедает нифига :) )
3. третий захват совсем простой, типо "пассатижи": нету параллельности губок, :( , однако никакие скольжения не нужны и в изготовлении и лёгкости работы - лучший...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение yak-40 » 30 июн 2009, 23:53

Vovan писал(а):пассивные звенья (те что сзади сервы) "гуляют", т.е. их вершины тоже должны каким-то образом "ездить" в направляющих

Не понял :)
Это-же ромб, а у ромба противоположные стороны всегда паралельны, независимо от угла

Добавлено спустя 2 минуты 8 секунд:
Vovan писал(а):слишком много "толщин" в одном шарнире (аж три!)

Дык, тяги от сервы могут крепиться где угодно.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение Vovan » 30 июн 2009, 23:53

Когда серва "крутится", то крутит ВЕСЬ захват :) , его ж надо как-то сориентировать...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение yak-40 » 30 июн 2009, 23:57

Верхняя и нижняя лапки захвата сдвигается усилием сервы относительно центральной части на которой собственно серва и закреплена. Все точки это шарниры. Лапки всегда остаются паралельны относительно друг друга и центральной части.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение =DeaD= » 01 июл 2009, 00:01

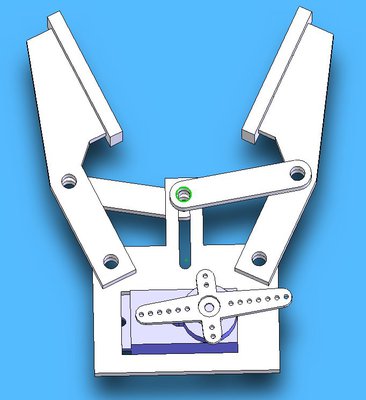

2rig: Пока твой дизайн в лидерах, вот рабочий эскиз по твоей схеме, габариты всего девайса в сборе - 5х7.5см, ширина хвата в крайних точках 5см.
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение Vovan » 01 июл 2009, 00:02

2 yak-40: Я не об этом... это и так ясно что шарниры и что ромб и что параллельно...
Я вот о чём: вижу на рисунке серву и сам захват... Ещё вижу несколько длинных линий вокруг и сзади сервы (параллельно ей, очевидно некая станина), дак вот захват, очевидно должен иметь подвижное соединение со станиной... а иначе он просто вместе с качалкой сервы вертится :)
Вот, пока писал, =DeaD= уже и поместил картинку красивую :) , и там как раз ента направляющая :wink:
Последний раз редактировалось Vovan 01 июл 2009, 00:03, всего редактировалось 1 раз.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение =DeaD= » 01 июл 2009, 00:03

В открытом виде
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение Grem » 01 июл 2009, 00:08

отличный вариант, а шойто серва без дела торчит? :)
и выложи солидовский файл, если не трудно :)
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1523
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия, Севастополь
прог. языки: Java, C

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение yak-40 » 01 июл 2009, 00:09

Красиво!
Но тогда почему не принцип пассатиж? Во всяком случае элементов скольжения не будет?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение Vovan » 01 июл 2009, 00:12

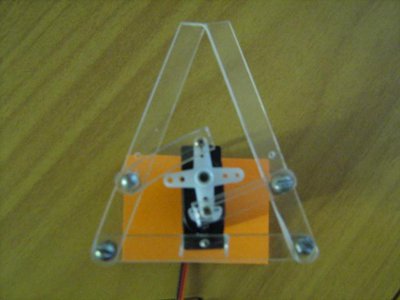

Вот мой макет (не такой красивый конечно), но без элементов скольжения...
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Манипулятор на сервах по технологии лазерной резки

Сообщение =DeaD= » 01 июл 2009, 00:17

Солидовый архив манипулятора отрисованного выше

2Vovan: Твой манипулятор будет асинхронно закрывать клешню, т.е. кроме крайних моментов левая клешня скажем будет более закрыта, чем правая. Это создаст проблемы при использовании манипулятора в автономке, а не хотелось бы.

Добавлено спустя 1 минуту 21 секунду:
Или погоди, может это меня страшно глючит, дай подумать :)

Добавлено спустя 56 секунд:
В общем перекосик будет, но наверное не такой заметный как мне изначально показалось, осознал механику.

Добавлено спустя 58 секунд:
Всё, у меня 3-й час, пойду посплю что ли :)
Вложения
ARM-2.zip
(502.27 КиБ) Скачиваний: 20
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
