Вращение радара

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Сообщение -= Александр =- » 13 мар 2007, 18:17

Тема пока отложена и рассматривается чисто теоретически...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Tracer » 14 мар 2007, 00:46

А что идея SSG по поводу оптопары вполне жизнеспособна
пермалоевый цилиндр обточить до внутреннего диаметра подшипника, на него обмотки витков по 200, Частоту герц 400 (моя любимая :о) ) ИР диод ИР транзистор,Алгоритмом симплексный протокол обмена Прием-Передача(1Ваир) Вот вам и трансформаторное питание и канал связи Я ЗА
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение Сергей » 22 мар 2007, 01:50

хех, хитрая задумка, вообще действительно может получиться
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение Валерос » 29 мар 2007, 00:34

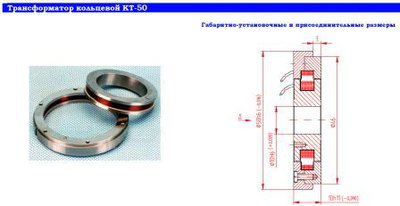

Вот есть такая конструкция, делают в Питере:
Вложения
Транс кольцевой.jpg
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Tracer » 30 мар 2007, 19:09

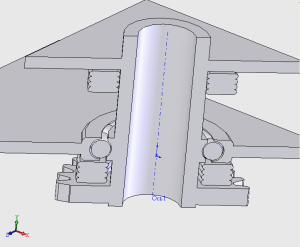

Я вот что имел ввиду
Вложения
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение cup_root » 03 апр 2007, 13:46

Я токосъемник пытаюсь достать, он Вам тоже пригодился бы. Давайте искать вместе! Вам конечно можно и без него обойтись. Для дома, для семьи и вращтранс и самодельные щетки по кольцевому треку подойдут, а мне нужен именно токосъемник :(
cup_root

Сообщения: 9
Зарегистрирован: 07 апр 2006, 17:19
Откуда: г. Полярные Зори Мурманской обл.

Сообщение Валерос » 03 апр 2007, 13:51

Водителю тролейбуса всегда пригодится токосъёмник... :lol:
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение cup_root » 03 апр 2007, 16:10

Зря смеетесь уважаемый! Разные они бывают и те про которые я говорю - имеено то, что ищет автор этой темы.

Дорогие они только... и купить... где купить???
cup_root

Сообщения: 9
Зарегистрирован: 07 апр 2006, 17:19
Откуда: г. Полярные Зори Мурманской обл.

Сообщение MegaBIZON » 03 апр 2007, 19:25

Теоретически осуществим карданный вариант...
Неодного скользящего токосъёмника, только провода более менее гибкие.
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Валерос » 03 апр 2007, 19:38

MegaBIZON писал(а):Теоретически осуществим карданный вариант...
Неодного скользящего токосъёмника, только провода более менее гибкие.


:?: Объясни...
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение SSG » 03 апр 2007, 19:40

MegaBIZON писал(а):Теоретически осуществим карданный вариант...
Неодного скользящего токосъёмника, только провода более менее гибкие.

Э...Это как это? Они ж все равно будут закручиваться. Не догоняю... :durak:
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение cup_root » 03 апр 2007, 22:00

Может я конечно чего-то не понял, но почему бы не сделать, чтобы платформа с радаром на вращалась постояннно в одном направлении, а двигалась попеременно то в одну сторону, то в другую - один поворот по часам, один - против. Тогда действительно не нужны ни токосъемники ни вращтрансы ни чтобы то нибыло иное, а просто провод.
cup_root

Сообщения: 9
Зарегистрирован: 07 апр 2006, 17:19
Откуда: г. Полярные Зори Мурманской обл.

Сообщение XEOn8 » 04 апр 2007, 01:46

Можно питать радар через тонкий троссик, пропущенный внутри оси вращения, минус законтачить на корпус а данные с дальномера передавать по радиоканалу.
XEOn8

Сообщения: 85
Зарегистрирован: 04 апр 2007, 01:38
Откуда: Санкт-Петербург
ФИО: Киселев Станислав

Сообщение MegaBIZON » 04 апр 2007, 05:45

Э...Это как это? Они ж все равно будут закручиваться. Не догоняю... :durak:

Итак, пошлангуем!
Чтобы наблюсти сам принцип...
Ну... тупо возьми резиновый шланг, привяжи к нему ведро, и раскрути над головой. ЧОДЕЛАЕШЬ?! На улице!!!
Нет, звонить, куда следует, пока рано!
Обрати внимание, что чтобы вращаться и исправно распугивать бабушег и кашакоф,
свободная часть шланга с ведром вращается вокруг собственной оси, ведро как бы "катится".
Вот и радар пущай себе как бы катится.
Ведь это побарабану, что оно вращаться вокруг собственной оси будет?
Чёрт знает, насколько убойно будет выглядеть при такой затее сам радар :twisted: Ведь его площадь поболее будет, чем срез того же шланга, и скорость края радара стало быть будет напоминать циркулярную пилу.
Соорудить, в принципе, моно :roll:
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение SSG » 04 апр 2007, 10:25

2 MegaBIZON
Еще разок....
Сам-то ты крутисся! Ножками по земле-то тоапаешь. Не выйдеть так. Все равно провода будут закручиваться. Или я туплю. Ну еще разок. С риснукой... :(
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК
