Вращение радара

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Сообщение dima » 04 апр 2007, 10:50

Блин, с вашими эксперементами... разбил люстру, наступил на кота, а ведро вылетело в окно и упало на чейто мерс :twisted: ... А все равно так и не понял - будут провода закручиваться или нет.... В принципе, МегаБизонище прав. Стоя на месте и раскручивая над головой шланг мы придаем ему вращение вокруг его продольной оси (на конце шланга с ведром). Но в тоже время в руке то, шланг не крутится (в ладошке не проворачивается)... А чё с проводами будет? В обчем голову поломал... (тому кто в мерсе  :twisted: )
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение lebaon » 04 апр 2007, 18:03

а мегабизон прав, провода тогда закручиваться не будут :twisted:
но сам радар крутиться будет по 2 осям :shock:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Myp » 04 апр 2007, 21:00

если брать ультразвуковой радар в котором приёмник и  передатчки конструктивно 1 штука, ну не как обычно отдельно излучающая головка отдельно принимающая

то совершенно свободно можно вращать этим передатчиком на проводах всё равно он круглый
а саму плату  радара закрепить жёстко
получится как ведро на верёвке тока заместо ведра излучающая-принимающая головка
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 04 апр 2007, 23:07

Вполне жизнеспособно, ещё один флажок поставил МегаБизону, осталось гибкие провода найти...
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Myp » 04 апр 2007, 23:22

Валерос писал(а):Вполне жизнеспособно, ещё один флажок поставил МегаБизону, осталось гибкие провода найти...


идёшь на улицу
и отрываешь трубку от телефонного аппарата с корнем
дома разбираешь и вынимаешь отличные провода с шёлковым кордом и устойчивые  к частому изгибу
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 04 апр 2007, 23:35

Вандал!!! :evil:  Зачем-же разбирать, пусть в оплетке остаются... дольше продержуться :lol:
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение MegaBIZON » 05 апр 2007, 00:07

Вот! Сами всё прикрасно додумали ;)
Пасиба за флажог! Пойду махать :D
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение SSG » 05 апр 2007, 10:50

А как его крутить тогды? Мехника усложнится существенно.
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение MegaBIZON » 05 апр 2007, 11:07

эти...
как называются?..
Ну, шестерёнки, которые крутит одна другую под углом 90".
Так вот:
К одной, которая статична, сквозь неё жостко креписта кабель,
к другой, которая катается по краю первой, тоже жостко креписта кабель. И ведро. то есть радар! ггг
Если колёсы по радиусу и по кол-ву зубов одинакие, то проводог перекручиваться не будет.
В идеале тонкий устойчивый к перегибам кабель, пропущеный сквозь пружину. Тада хрен оно когда здохнет :twisted:
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение SSG » 05 апр 2007, 12:05

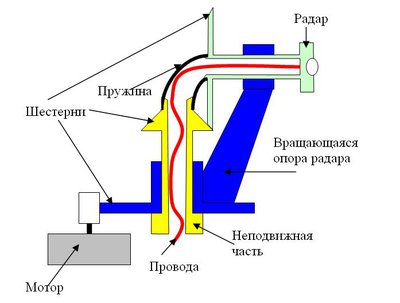

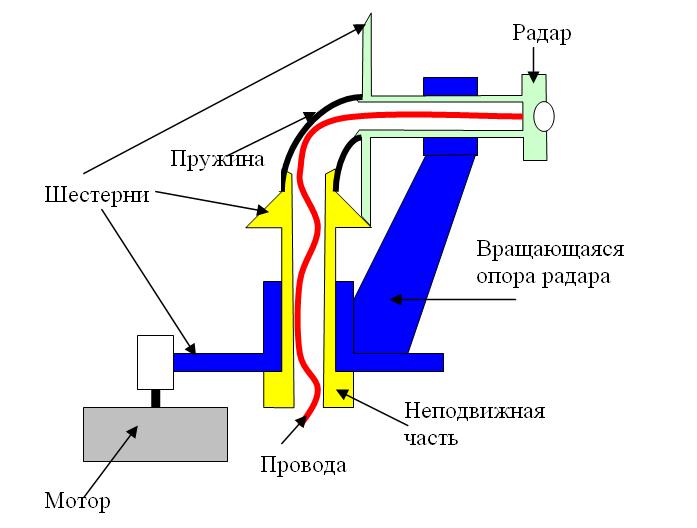

Короче воть. Может и не совсем по правилам черчения и слишком схематично, но старался...
Вложения
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Myp » 05 апр 2007, 12:08

ага
ток шестерёнки нарисуй одинакового диаметра=)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение SSG » 05 апр 2007, 12:47

Myp писал(а):ага
ток шестерёнки нарисуй одинакового диаметра=)

И не буду. Схематично жа!
Да и не обязательно такие угловые использовать. Можно, например, на радаре обычную поставить, а на неподвижной части - с зубчиками сбоку.
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение XEOn8 » 05 апр 2007, 18:37

SSG
Очень даже понятно получилось, у меня так не выходит, что нарисую - через пару дней сам понять не могу.
XEOn8

Сообщения: 85
Зарегистрирован: 04 апр 2007, 01:38
Откуда: Санкт-Петербург
ФИО: Киселев Станислав

Сообщение MegaBIZON » 05 апр 2007, 21:06

Ну... Вопчем так :D
Малацца!
Отламываю кусочек флажка 8)
половинку...
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Tracer » 06 апр 2007, 15:36

И Вы хотите сказать что устройство (по последнему эскизу) будет работать?
И сколько оборотов оно выдержит? 100 а может 50?

ИМХО - НЕ ВЕРЮ

PS В принципе имеет право на жизнь Если выполнено условие равенства угловых скоростей и противоположности их направления
Вложения
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков
