Вращение радара

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Сообщение avr123.nm.ru » 05 дек 2006, 13:56

несколько - это сколько из  трех ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение sslobodyan » 05 дек 2006, 16:12

avr123.nm.ru писал(а):несколько - это сколько из  трех ?

Это один, два или три вместе. Если один настроить на дистанцию 40см, второй на 20см, третий на 10см, то включив первый увидим объект на 40 и ближе см, а включив первый и второй вместе (мощность светового потока увиличим в 1,5 раза) увидим объект на примерно 50 см. Зависимость мощности потока от дальности нелинейная, но все равно количество возможных порогов увеличивается.
sslobodyan

Сообщения: 9
Зарегистрирован: 27 ноя 2006, 15:03
Откуда: Каменец-Подольский, Украина

Сообщение SSG » 27 фев 2007, 20:36

Может и туплю, а что если вал сделать полым, а внуть оптопару засовать и использовать её для передачи сигнала? Для одностороннего потока вполне достаточно будет. Питание вращающейся площадке можно и по скользящим контактам передавать.
Последний раз редактировалось SSG 28 фев 2007, 15:12, всего редактировалось 1 раз.
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Myp » 27 фев 2007, 21:00

хм
а что, интересная идея
питание  подавать по 2м скользящим контактам не проблема
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 10 мар 2007, 21:43

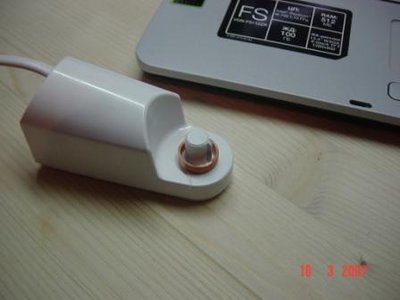

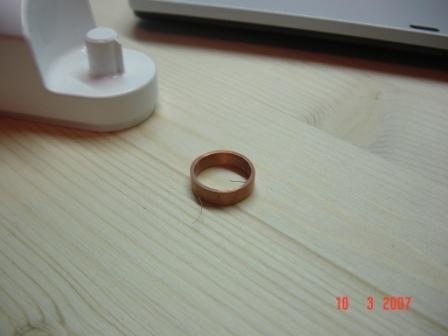

Идея наверное была передавать питание и информацию без физического контакта... Я тут недавно зубную щетку разбирал, так там акумм заряжается безконтактно через вот такую катушку, понятно, что необходимо иметь DC-AC и AC-DC, а иформацию можно передавать в момент пересечения синусоиды нулевого значения....
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 10 мар 2007, 21:44

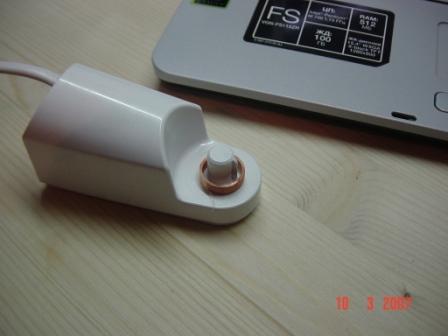

А можно её вращать вокруг своей оси???
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Myp » 10 мар 2007, 22:18

угу
вращать можно без проблем


вобще развитый вариант это видеоголовки в видаках...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 12 мар 2007, 19:16

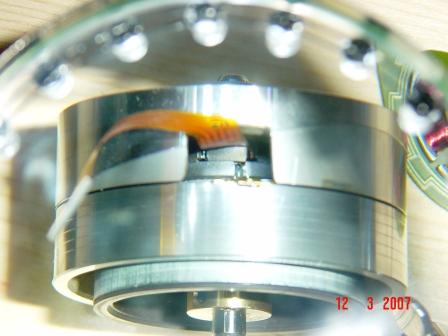

Вот она родная SONY.
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 12 мар 2007, 19:18

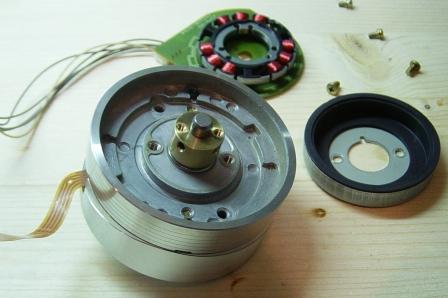

Вращательное движение обеспечено двгателем с одной стороны вала....
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 12 мар 2007, 19:19

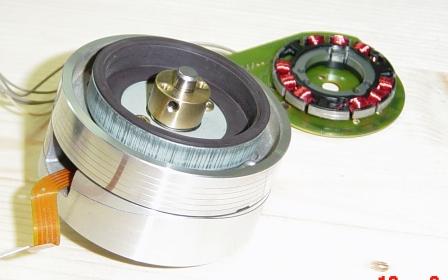

безконтактно к движущейся части...
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 12 мар 2007, 19:20

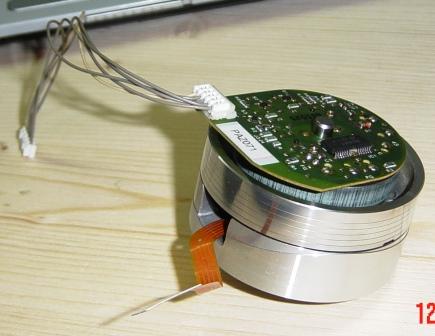

а съём информации с головки с другой стороны...
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 12 мар 2007, 19:23

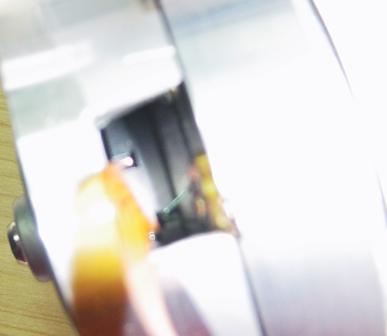

там и есть разорванный трансформатор, к стати сделан из ферита...
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 12 мар 2007, 22:05

Берём схему, и что мы видим: пять проводов для управления двигателем в т.ч. +5В, +12В...
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 13 мар 2007, 11:57

двигатель BLDC   устройство управления рассмотрено на странице - avr123.nm.ru/01.htm   - или авиа-модельный регулятор для бесколлекторного мотора.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение maktep » 13 мар 2007, 17:48

Александр, есть какие нибудь успехи в создании такого радара?
Фотки выложи или видео, интересно как ни как посмотреть на это дело!!!

Вопрос к автору темы!
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград
