Схема ClearDroid (разработка)

Схема ClearDroid (разработка)

Сообщение EdGull » 18 окт 2010, 09:08

Всё не по теме будет удаляться без предупреждений.

Общее описание.
Необходимо за деньги нарисовать, развести (в Eagle) и сдать в производство (например в Резонит) печатную плату для робота ClearDroid.

Функционал робота ClearDroid
- Уборка жилых помещений с помощью двух щеток и пылесоса
- Ориентирование по энкодерам и линии
- Автоматический поиск и заход на зарядку
- Управление и самоперепрограммирование по радиоканалу RoboRF
- Передача по 433МГц изображения видеокамеры на телевизор
- Возможность обработки данных с видеокамеры по методу Michael_K
- Управление минимум 4 сервами
- Вывод справочной информации на ЖКИ

Сообщение в стадии доработки

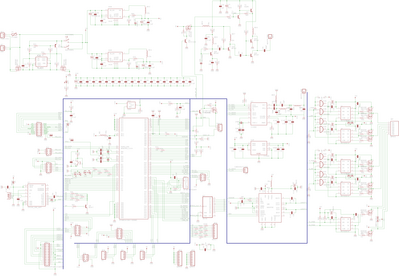

Текущая схема

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

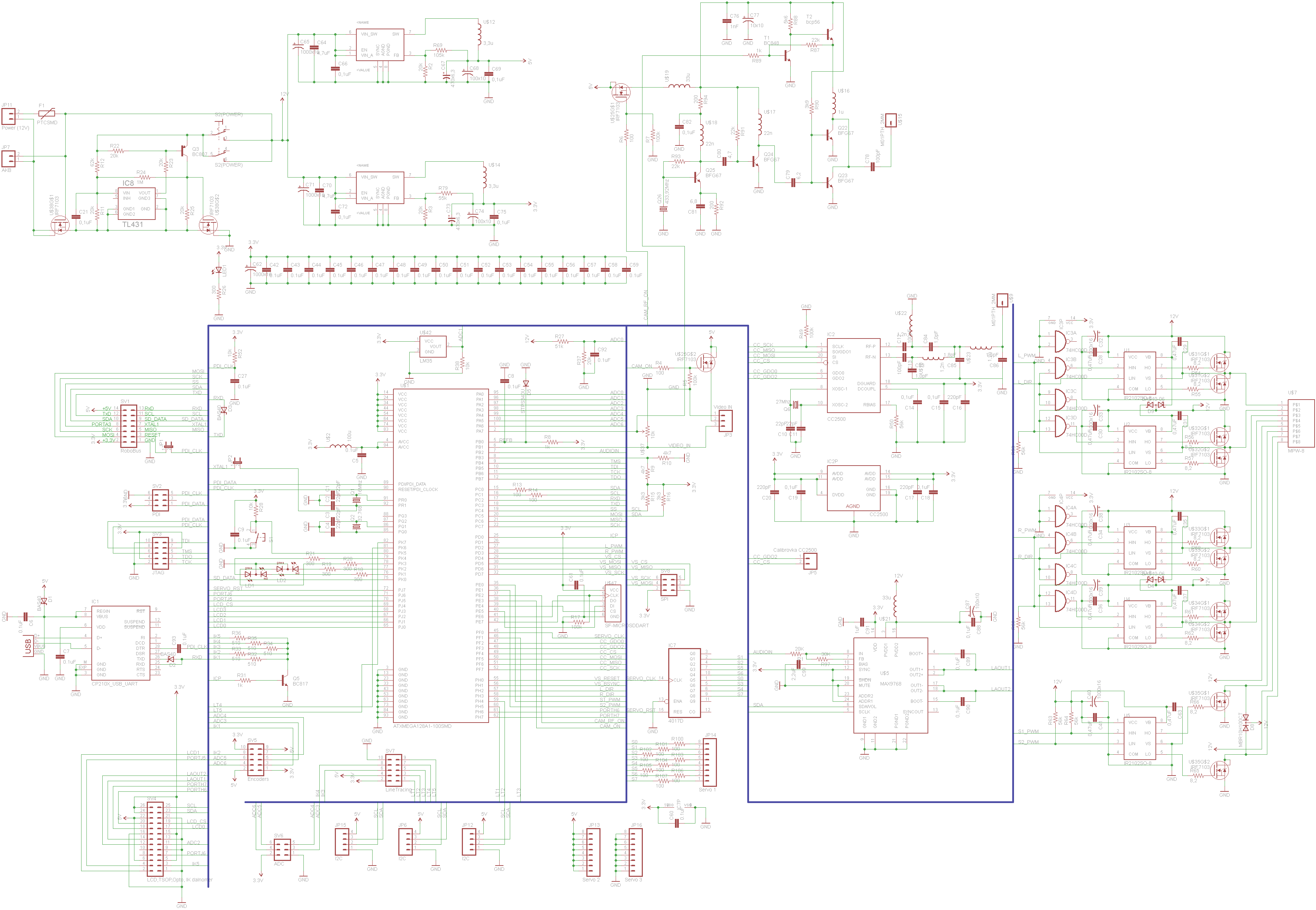

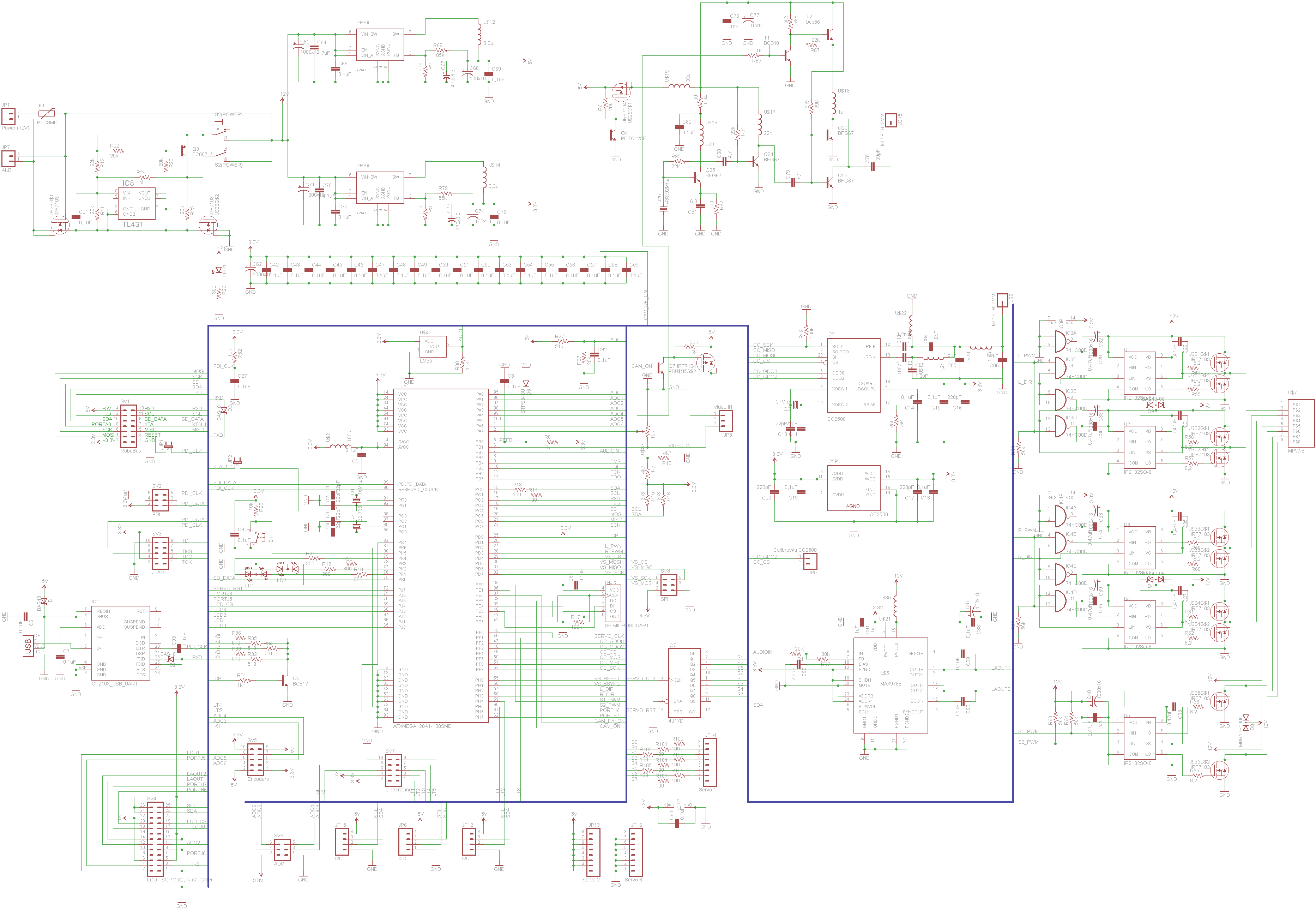

Сообщение galex1981 » 11 ноя 2010, 14:00

Проблему понял. Резюки добавил
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 11 ноя 2010, 14:22

не... ты не понял, ты пытаешься нижним полевиком рулить плюсовой нагрузкой. Им можно только землю отрывать.
1. Полевик нужно заменить на верхний
2. между затвором и истоком поставть подтяжку 10к
3. с затвора на землю ставь обычный транзистор pdtc123

PDTC123E_SERIES.pdf
(182.38 КиБ) Скачиваний: 0
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 14 ноя 2010, 02:43

Эд, слушай тормознул на этом, можешь эскиз сделать или ссылку скинуть на схему?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

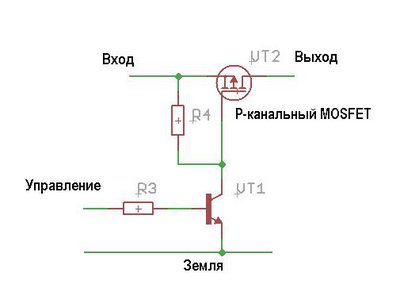

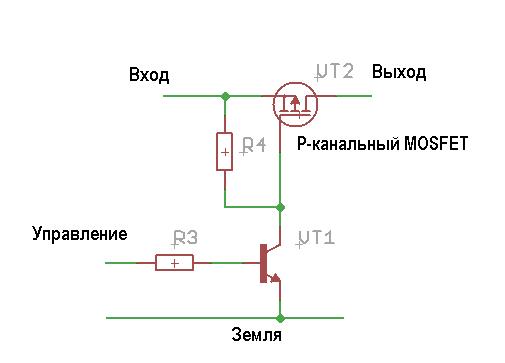

Сообщение Michael_K » 14 ноя 2010, 04:18

Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 14 ноя 2010, 09:09

спасибо, всё правильно нарисовал только R3 не нужен, т.к. он в pdtc123 уже встроенный.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение Michael_K » 14 ноя 2010, 10:29

ой, транзисторы-то у вас какие хитрые "обычные", не обратил внимания :)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 14 ноя 2010, 10:35

да... мы такие хитрецы... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 14 ноя 2010, 15:41

Огромное спасибо Михаилу, приму к сведению!
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 15 ноя 2010, 01:21

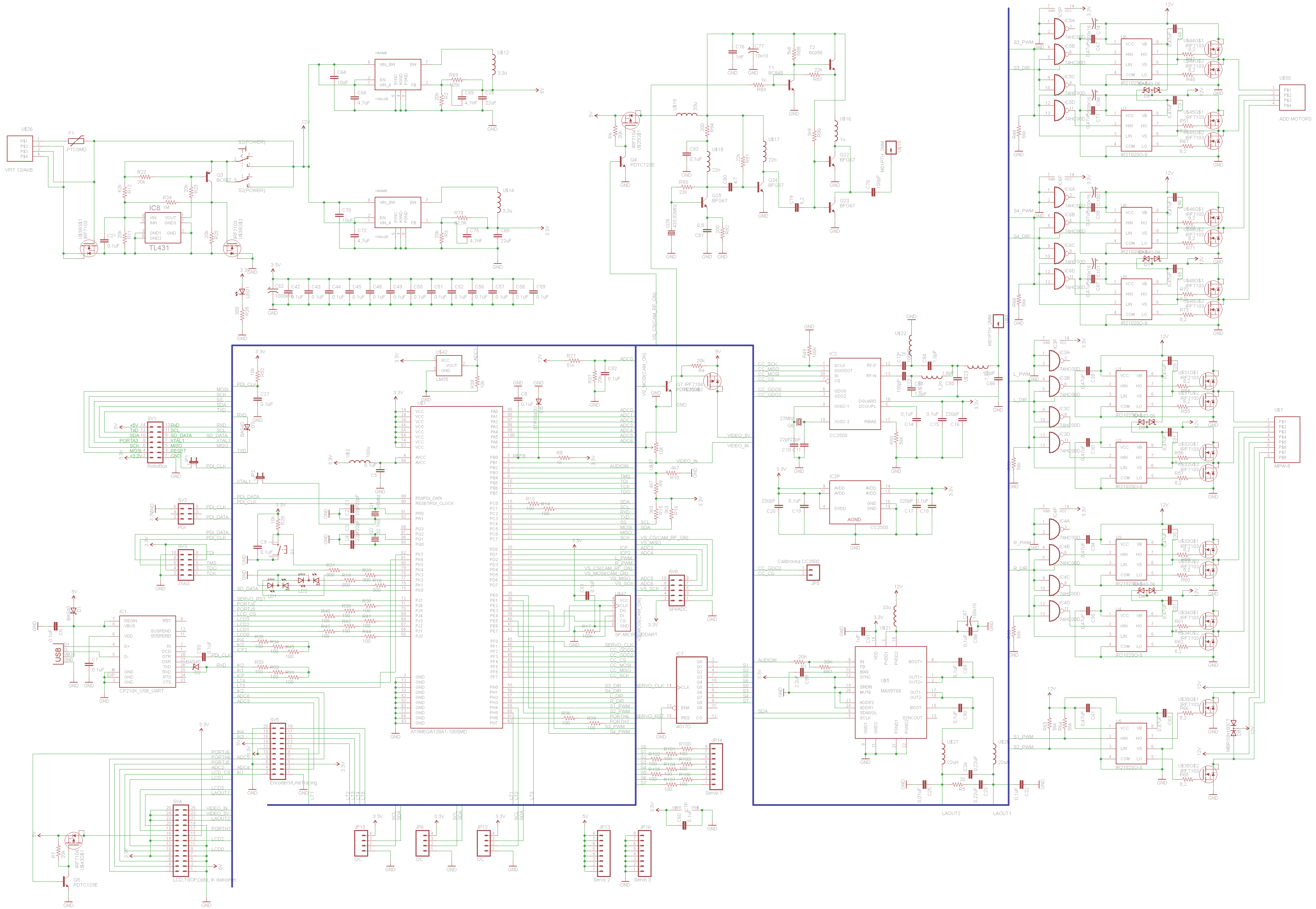

Окончательный вариант схемы
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 15 ноя 2010, 09:33

всё отлично.
но давай еще раз в скайпе обсудим распиновку разъема SV4
у меня он не совпадает с тем который мы в последний раз зафиксировали
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 15 ноя 2010, 12:55

Хоть сейчас. Я сейчас в скайпе
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 15 ноя 2010, 12:57

не... давай сегодня вечером
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 15 ноя 2010, 13:00

Сейчас расставляю элементы на плате. Похоже меньше платы минибота никак не сделать ее - 4 катушки, занимают много места. Размеры будут 95*95

По скайпу - вечером спишемся.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 15 ноя 2010, 13:14

шо за 4 катушки?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 15 ноя 2010, 13:19

U$12, U$14 - на импульсных преобразователях на 5 и 3 В стоят. U$19, U$21 - дроссели по питанию аналоговых цепей
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
