Общее описание.
Необходимо за деньги нарисовать, развести (в Eagle) и сдать в производство (например в Резонит) печатную плату для робота ClearDroid.

Функционал робота ClearDroid
- Уборка жилых помещений с помощью двух щеток и пылесоса
- Ориентирование по энкодерам и линии
- Автоматический поиск и заход на зарядку
- Управление и самоперепрограммирование по радиоканалу RoboRF
- Передача по 433МГц изображения видеокамеры на телевизор
- Возможность обработки данных с видеокамеры по методу Michael_K
- Управление минимум 4 сервами
- Вывод справочной информации на ЖКИ

Сообщение в стадии доработки

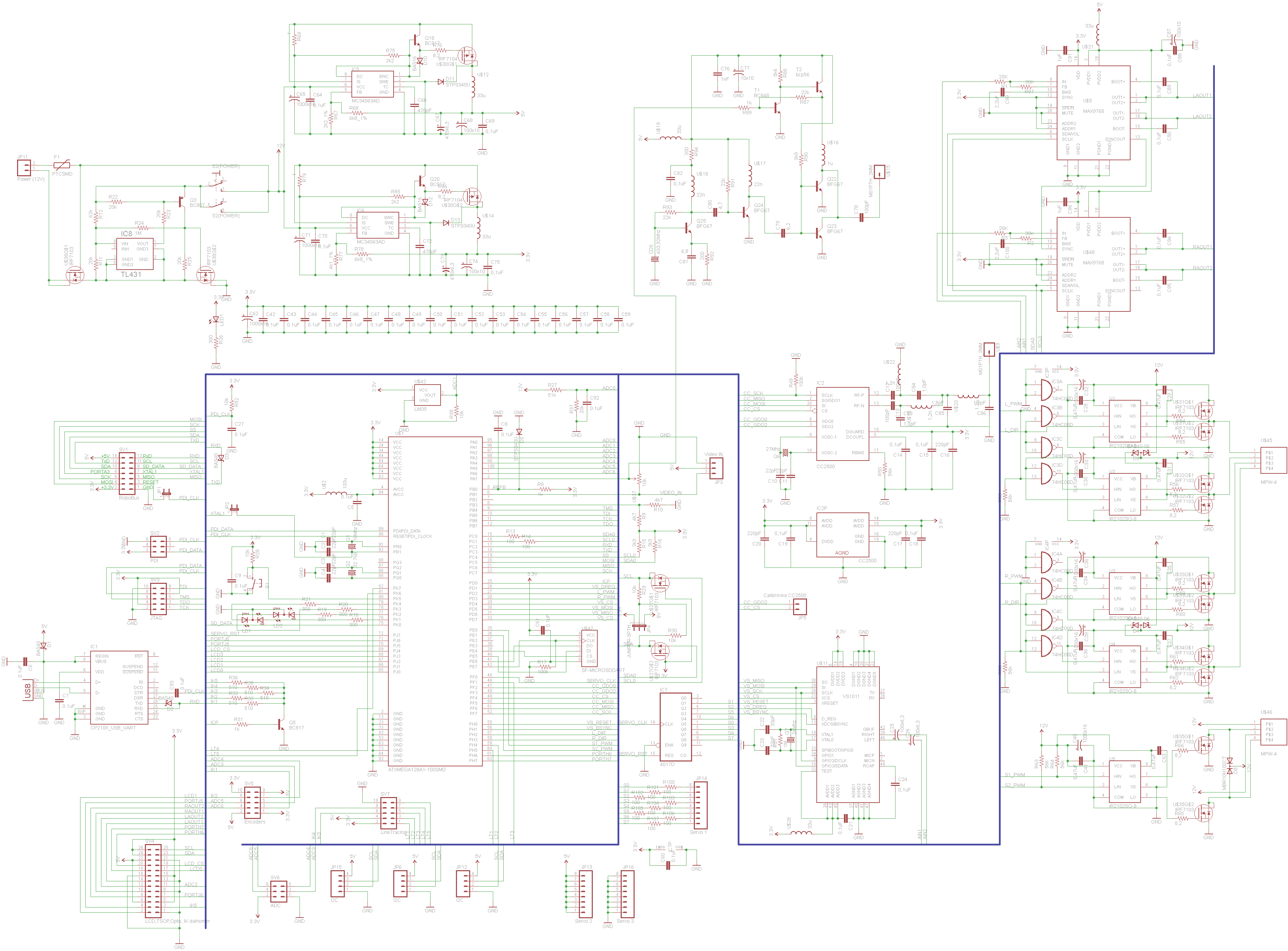

Текущая схема

От АКБ?

стандартная схема включения предохранителя по входу

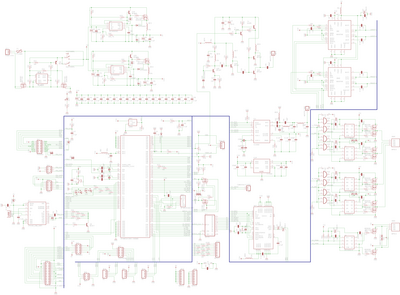

С учетом всех доработок схема:

А как у вас зарядка сделана?
А то схема здоровая, я чего то потерялся в ней

Парой сообщений выше обсуждалось это - Стоит от аккума восстанвливаемый предохранитель. На АКБ подается напряжеение заряда и все тут. Позже Эд популярнее объяснит

чё-то я начал сомневаться в целесообразности нескольких моментов:
1. VS1011. У нас же Xmega, у нее же есть аппаратный DAC с DMA, может подключим напрямую MAX9768 к DAC и будем вавчики играть?
Нам ведь как таковое стерео нафиг не нужно. Получится что сэкономим VS1011 и один MAX9768.
2. может разъемы движков объединим в один разъем?
3. по моему JP4 нифиг не нужен.
4. не нашел разъем для акб. И может тогда объединим его с JP11?

1) Можно и так сделать
2) Ты мне 4х пиновый указал разъем, если надо я такой же 8 ми пиновый 1 поставлю
3) JP4 переключает питание на I2C 5В и 3В
4) JP11 и есть разъем для АКБ

1. тогда давай так и сделаем
2. да я всё понимаю... сам-то как считаешь?
3. так у нас же Xmega только в 3.3В варианте, поэтому вроде теперь переключатель не нужен
4. не... JP11 это разъем от 14В, а вот после предохранителя нужно сделать разъем для акб.

1)Начинаю делать
2)Поставлю 8 пиновый
3)Тогда схема еще упростится
4)Понял

Добавлено спустя 1 час 47 минут 35 секунд:
Убрал VS1011 освободился один порт SPI. Может его на отдельный разъем бросить?

Добавлено спустя 17 минут 59 секунд:
1) Добавил разъем АКБ
2) Убрал усилитель и VS1011
3) На движки поставил один разъем
4) Убрал преобразователь для I2C
5) Добавил разъем SPI

Параллельно R11 нарисуй кондер 0.1

Исправил предыдущий пост, добавил конденсатор

по моему у MAX9768 по выходу не хватает деталей, у нас же динамик 4-8 ома, а не пъезодинамик.
и думаю его лучше завести на 12В
или я ошибаюсь?

Если хочешь все 10 Вт выжимать из усилителя, тогда ее подключают к 12 В, если 5 Вт, то к 5 В. Я посчитал что имеет значение энергосбережение и подключил к 5 В. А так как скажешь, надо, подключу к 12В. По выходу все детали на месте.

не... просто я считаю что нефиг лишний раз грузить 5В
просто будем намного тише делать и всё.

Переделал. Жду одобрения схемы чтобы начать разводку платы
