3D принтер (Polyjet)

СРУВЧ!

Re: 3D принтер

Сообщение Master » 18 окт 2008, 14:36

А на что похож этот шприца ака картридж, может стоит прямо его и юзать?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер

Сообщение EdGull » 18 окт 2008, 14:42

на медицинский шприц он похож, даже иглы для него медицинские идут
тока спиленные.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: 3D принтер

Сообщение hudbrog » 18 окт 2008, 14:50


тока давление подается из внешнего источника..
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер

Сообщение hudbrog » 18 окт 2008, 20:32

Ых... ну че, можно сказать что есть что-то похожее на первый результат... фак, скока ж времени на это ушло...

Ну вроде как вот, смотрите на видео... из-за отсутствия как таковой подачи воды нормальной, периодически оно может капать само по себе... ну, сообщающиеся сосуды и все такое... если низко опустить сопло - будет сапо капать, если высоко поднять - будет воздух подсасывать из сопла, вместо воды из второго резервуара... ничего удивительного, в общем и целом ) Все пока очень фигово =/
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер

Сообщение Master » 18 окт 2008, 21:46

:good: А там в самом начале видео капли прямо как из пулемета вылетают или это мне показалось?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер

Сообщение hudbrog » 19 окт 2008, 18:30

Чуток улучшил.

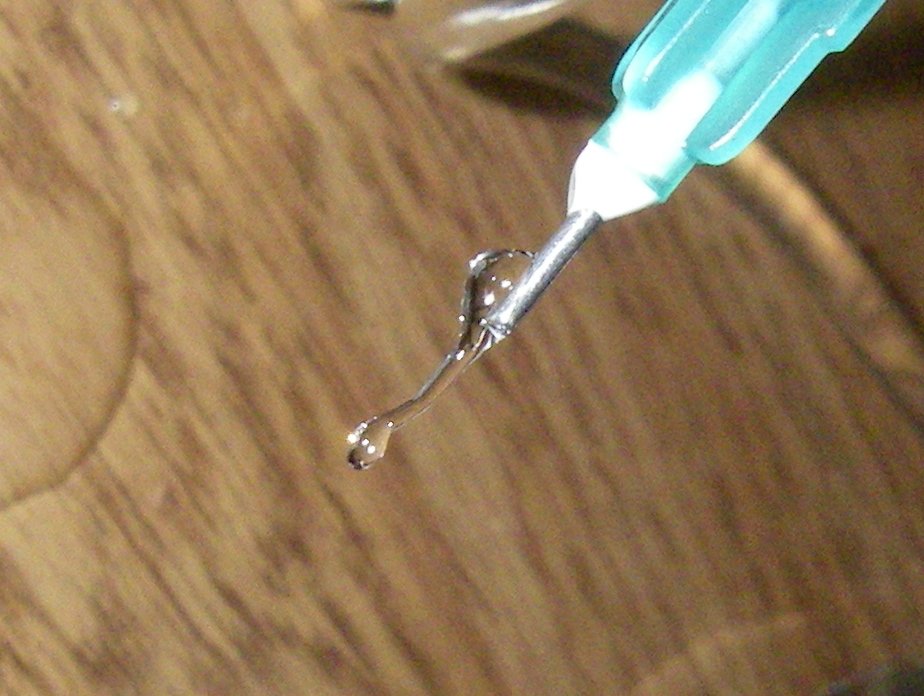

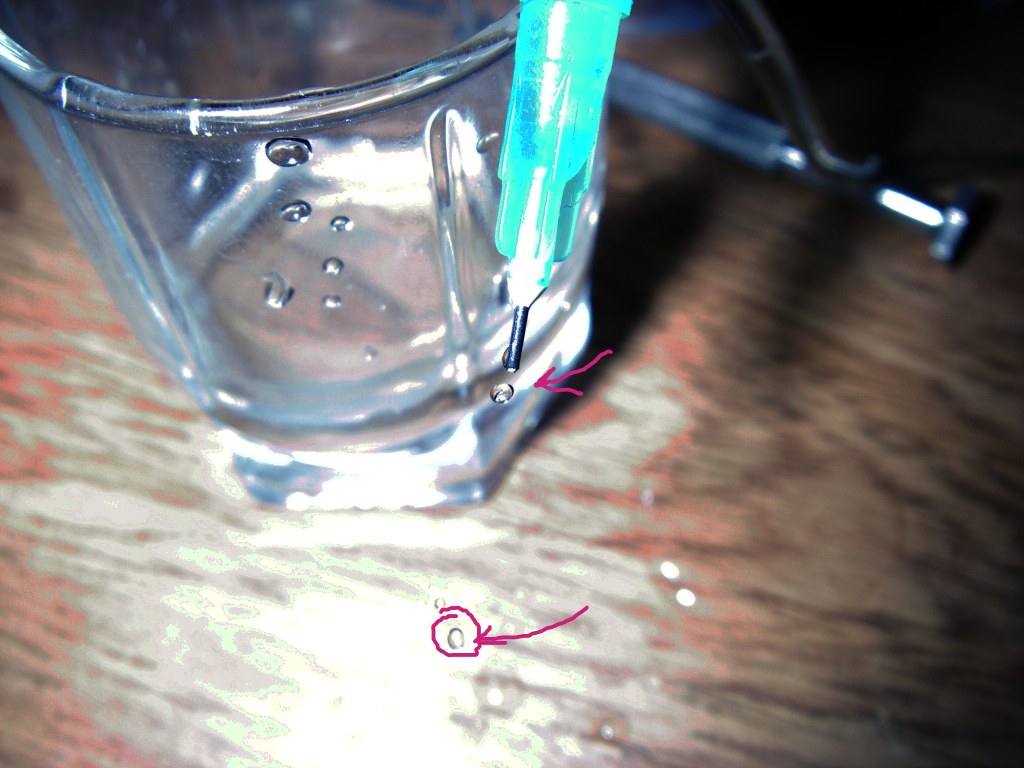

Вот картинки... снималось на мыльницу, так что фигня конечно по качеству... но хоть как-то )




Угу, в самом начале оно действительно как из автомата стреляло.. так даже лучше получается, чем одиночные капли... сопли не лезут )
Теперь действительно пора задуматься о том, как сделать чтобы материал подавался вовремя и ровно столько, сколько нужно... компенсаторы давления, доноры и прочие радости =/

Добавлено спустя 1 минуту 33 секунды:
А, ну и теперь капли дейсвительно вылетают с приличной скоростью, а не капают как раньше )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер

Сообщение hudbrog » 19 окт 2008, 23:18

Укоротил трубочку сопла(согласно хитрой формуле, сила трения в капилляре прямо пропорциональна его длинне), залил все сопло снаружи гидрофобным материалом... Как ни странно, самопроизвольно капать практически перестало, работать начало чуток стабильнее...

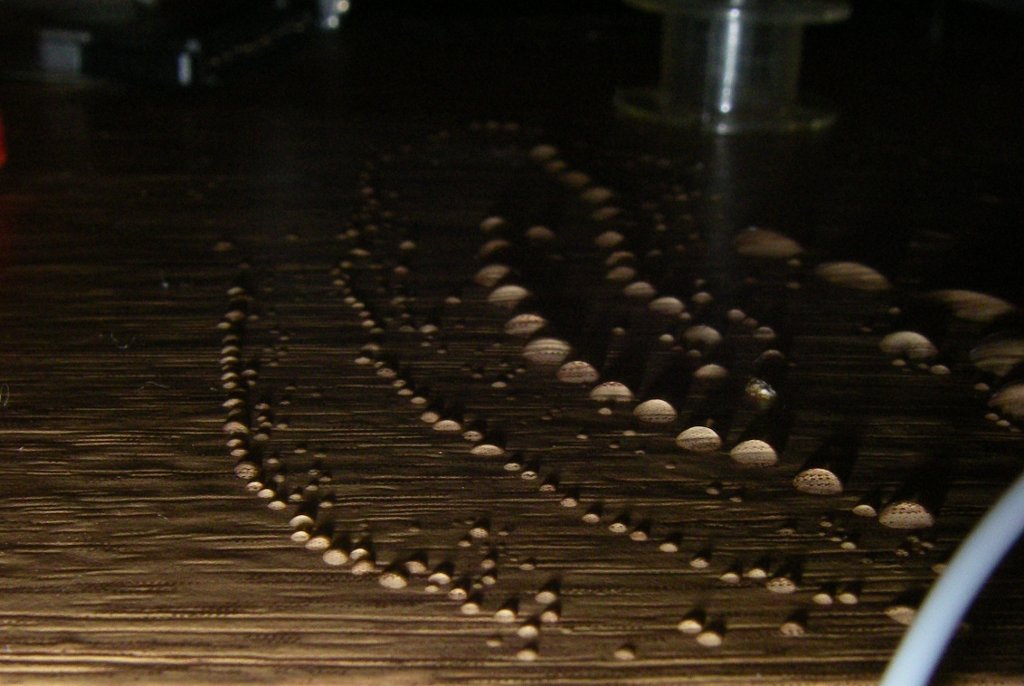

В зависимости от частоты осцилляции актуатора, различаются размеры капель.На картинке самые большие капли в диаметре около 1мм, маленькие соответственно сильно меньше. Надо понять, почему капля разбивается, и летит много брызг.. (хотя, иногда не летит).. уже после последнего теста заметил, что камера начала подтекать. надо исправить, может и результаты будут другие )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер

Сообщение Master » 20 окт 2008, 00:19

Это уже фотополимер или еще вода? Походу полимер не будет разбрызгиваца. Кстати если дело будет продвигаца такими же темпами, то любой у кого есть ЧПУ станок может вместо фрезера приделать Худброг-насадку и 3д принтер готов. Я тут кстати на сайте по трехмерной графике щас консультируюсь можно прямо из 3D max печатать сечения модели.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер

Сообщение hudbrog » 20 окт 2008, 00:25

Пока вода.. до фотополимера еще нескоро доберусь.. =(
Но более вязкая жидкость и правда не должна разбрызгиваться.. на чем бы проверить )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер

Сообщение TomaT » 20 окт 2008, 00:43

На масле, аннушкином. :)
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: 3D принтер

Сообщение Master » 20 окт 2008, 08:45

Мед
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер

Сообщение hudbrog » 20 окт 2008, 10:40

Мед оно не протолкнет на текущем уровне. Даже если актуатору и хватит дури(что сомнительно), скорее сломаются крепления все герметизирующие, а не вытолкнеца мед через сопло. Для жидкостей(если вообще их можно жидкостями называть =) такой вязкости у меня есть уже идея, даже часть материалов лежит.. но это потом, как отработаю чуток на текущей реализации.
А вот масло попробую. В принципе, если оно сможет плеваться подсолнечным маслом стабильно, то будет куча материалов, имеющих сходную вязкость и которые можно будет использовать для целей рапид прототайпинга.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер

Сообщение geroin » 20 окт 2008, 18:08

to Master
Я тут кстати на сайте по трехмерной графике щас консультируюсь можно прямо из 3D max печатать сечения модели.


А можно с этого места поподробнее. Консультируетесь на форуме каком то? ссылку можно, ну очень, очень, очень, сильно хочется почитать :oops:
Или может быть есть какието наработки... Я в 3ДМаксе полный, не скажу кто :D
geroin

Сообщения: 54
Зарегистрирован: 29 сен 2008, 20:18
Откуда: Киев, Украина
прог. языки: ...

Re: 3D принтер

Сообщение Master » 20 окт 2008, 19:53

Можно, консультируюсь вот здеся
http://render.ru/forum/viewtopic.php?topic_id=123245
aL1fe это я, а собсна что интересует 3Д макс в целом или то что связано с принтером? Потому что я там не выкладывал то что у меня получилось.

Добавлено спустя 18 минут 16 секунд:

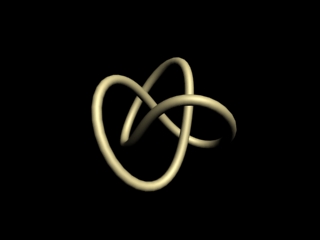

Вот собсна что у меня получилось, модель (на глиста похоже).
И видео всех сечений, можно сохранить не видео, а последовательность кадров. Которые потом распечатать.
Вложения
1.rar
(93.29 КиБ) Скачиваний: 25
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер

Сообщение geroin » 20 окт 2008, 21:06

to Master
Вы ГЕНИЙ!!! Чесн слово! Все гениальное просто.
:good:
Вот только с Максом я не дружу. Поставил щас, посмотрел и пожалел что никогда с ним не общался. Почитал форум (с Вашей ссылки) вроде все просто, но только для посвещенных.

А интересует именно часть касающаяся Принтера. Все ломал голову как его заставить слои печатать.
Токо остается как по мне проблема. Имеем много слоев. Как заставить их печататся автоматически и в нужной последовательности... ?
Хотя для Вас я думаю это не проблема.

З.Ы. Тоже собираюсь с зарплаты купить принтер и раздеребанить. Токо куплю дешевый, для эксперементов.
geroin

Сообщения: 54
Зарегистрирован: 29 сен 2008, 20:18
Откуда: Киев, Украина
прог. языки: ...
