Клапаны для пневматики любительских роботов

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 18 ноя 2009, 22:37

ребят я конечно понимаю,вы умные, но вот почему то ниодной реплики о конструкции клапана?того что я предложил?)) у вас токование началось чтоли?
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение demon333 » 18 ноя 2009, 22:40

Того что заархивирован?Так у меня он не открывается,а тот который раньше был где то нарисован -так ничего,имеет право быть.Только как там все нарисовано-оно не работоспособно,не хватает еще секции и кучи тройников,но если это пока просто идея,почему нет.
Аватара пользователя
demon333

Сообщения: 553
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 18 ноя 2009, 22:46

на ютуб не хочу класть ,типа спешел фо Робофорум) остальные идут пусть лесом)
2 демон333 вот тебе лень рар скачать установить)раньше гдето, это где, и точно не я,и точно не то что у меня)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение demon333 » 18 ноя 2009, 22:54

у меня есть рар,я скачал тот файл,а он не открывает или не воспроизводит,что то ругается на кодек.
Аватара пользователя
demon333

Сообщения: 553
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 18 ноя 2009, 22:56

странно я просто в медиа плеере склассик виндовом с драйверамии Клитл их просматривал..( но распаковывается? или ты сразу запуст пускаешь?
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение demon333 » 18 ноя 2009, 23:06

Что значит сразу?Сперва вынаю из архива,потом пробую просмотреть.
Аватара пользователя
demon333

Сообщения: 553
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 19 ноя 2009, 00:20

попробую другой файлик сделать...с други расширением..

Добавлено спустя 1 час 8 минут 57 секунд:

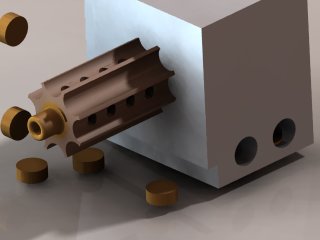

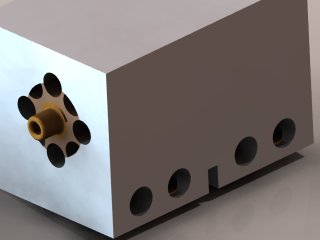

клапан в ЗД рисунке :pardon:
Вложения
99.rar
эх другой вариант кодировки кадров..
(1.07 МиБ) Скачиваний: 8
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 19 ноя 2009, 00:51

как-то не очень понятно как это должно работать... ну в смысле я догадываюсь, но так как я догадываюсь оно работать не будет :D
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 19 ноя 2009, 00:53

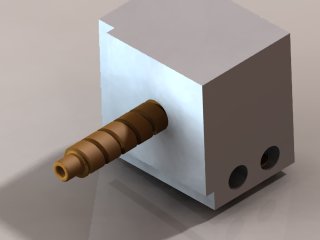

винтовой паз перекрывает каналы ..при вращении а чтам еще придумать то можно?)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 19 ноя 2009, 00:57

а уплотняется оно там каким образом?
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 19 ноя 2009, 01:01

а оно тупо заглушено, просто не указал торцевые заглушки с упорным шариком(подшибником).. два отверстия видишь? это проточные каналы, те через что рабочее тело бродить)на другом конце винта привод шаговый)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 19 ноя 2009, 01:09

я имею ввиду уплотнение в месте винтовой паз-отверстия. а можно до купы еще и вот этот подвижный вал-корпус.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 19 ноя 2009, 01:10

а уплотнение в месте винтовой паз отверстие не надо..подвижное там только винтовой паз..остальное неподвижно.
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 19 ноя 2009, 01:13

эм.. как бы это еще обхяснить. это клапан? клапан. значит у него как минимум 2 состояния. открыт и закрыт. так вот в открытом состоянии вход с выходом должен быть соединен, в закрытом не должно быть никаких щелей между ними - все должно быть герметично. как в данном случае достигается герметичность при закрытом клапане?
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 19 ноя 2009, 01:18

происходит смещение паза..кстати ты не считай что характерискика перекрытия идеально линейная)они разные существуют)) хм отверстие диаметром 3 мм вал диаметром 3 мм как изготовишь такой зазор и получишь..
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
