Клапаны для пневматики любительских роботов

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Клапаны для пневматики любительских роботов

Сообщение ft-ninja » 30 дек 2009, 10:23

Ворон писал(а):Многоуважаемый ft-ninja !!! Искренне благодарю за видео и особенно за разобрашку компрессора!
искренне ваш я :-)
ЗЫ 67кПа эта сколька?кто помнит, больше трех атмов вроде?
хачу такую приблуду :cry: хачу хачу хачу!! пирдется сделать самому) :wink:


67 [кПа] приблизительно равно 0,79 [кгс/см^2] или 0,79 [ат].
67 [кПа] приблизительно равно 0,68 [кгс/см^2] или 0,68 [ат].
Последний раз редактировалось ft-ninja 30 дек 2009, 19:22, всего редактировалось 2 раз(а).
Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia

Re: Клапаны для пневматики любительских роботов

Сообщение Виктор Казаринов » 30 дек 2009, 13:00

Хачу!
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1191
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: Клапаны для пневматики любительских роботов

Сообщение ft-ninja » 30 дек 2009, 13:50

Я всё брал в Пакпаке.
Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 30 дек 2009, 17:06

была ночь,потому не осилил перевод в атмы с паскалей СПС!всегда говорил ОДна атмосфера это весело)))
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение Michael_K » 30 дек 2009, 18:14

не осилил перевод в атмы с паскалей

Сейчас все просто: 67 кПа в атм
(это линк)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Клапаны для пневматики любительских роботов

Сообщение AV_tehnik » 07 янв 2010, 23:10

Перечитал все 16 страниц темы... забавно выглядит, особенно споры по возможностям по сравнению с серво.... :lol: людей интересует само устройство пневмоклапана для повторения(имхо может ошибаюсь но меня именно это интересует) а не грубо говоря кпд пневматических систем. Интересует и меня на данный момент как дешево управлять сжатым воздухом. Ворон придумал какуюто замысловатую для меня систему... хотелбы увидить ее в работе. А для высоких давлений хотябы 15-20 атмосфер ничего путного тут неувидил, единственное самоварный кран прикольная тема...

Я покачто додумался до 1 достаточно дешового способа управлять давлением атмосфаер до хз сколько... думаю много... сопромат неучил...

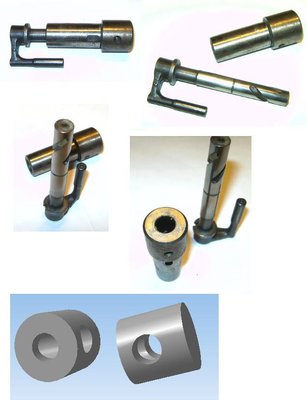

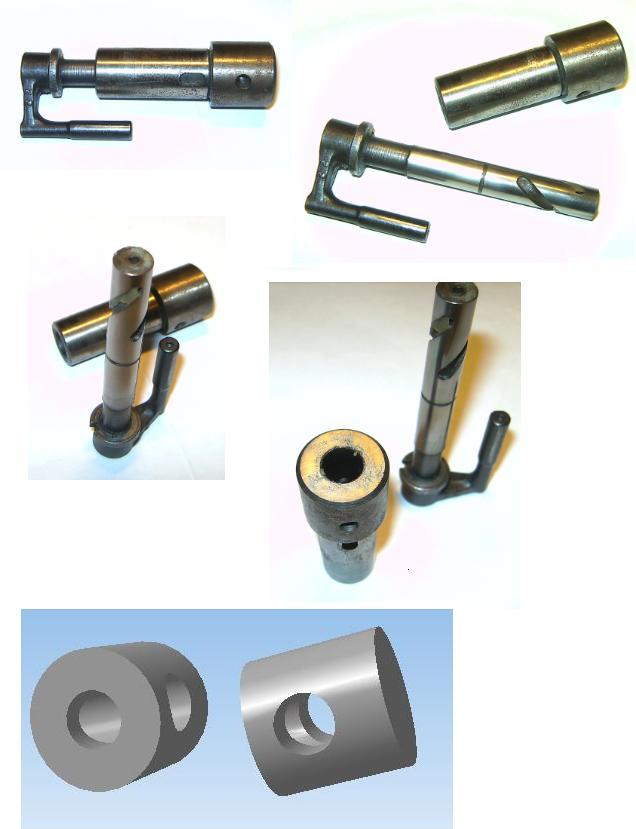

Все выглядит достаточно просто. В тракторах типа Т-16 Т-25.. и еще незнаю каких есть такая деталька которая называется "плунжерная пара" оно связанно с системой подачи топлива в цилиндры. и всегобы ничего еслиб не хитрая конструкция самого поршенька в нем с торца эсть отверствие и сквозное (смотрите 3д модель). вся работа по созданию из него пневмо клапана сводится к припаиванию 2 трубок и вращению поршня в приеделах гдето 90 радусов. Посути дела это тотже шаровый кран с единственной разницей усилия вращения - тут усилий почти нету.

Мне эти плунжерные пары достались в бу состоянии непригодном для дальнейшего применения по назначению поэтому гдето в "СТО для тракторов" купить их или даже так набрать можно за копейки.

Детальки настолько притерты одна к другой что в почти сухом состоянии они абсолютно непропускают воздух приэтом легко двигаясь.

Также из них можна сделать маленький поршенек.

shadowjack » 22 ноя 2009, 19:01
Технология изготовления внутренних полостей?

Электроэрозия есть такое... :)

но в данном случае нет смысла по понятным причинам.
Вложения
AV_tehnik

Сообщения: 19
Зарегистрирован: 07 янв 2010, 21:58
Откуда: Черкассы

Re: Клапаны для пневматики любительских роботов

Сообщение Duhas » 07 янв 2010, 23:17

ЫЫЫ, я такой штукой в децтве свечки делал))) засовывал туды фитилек, заливал парафином )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 07 янв 2010, 23:50

плинплунжерная пара)) вот это и есть практически Мой винтовой клапан,но у клапана отверстия со смешением расположены)тее более оптимизировано) эх вы))

ЗЫ натолкнуло на мысль сделать похожее для сравнения с той парой механизму просто поиграться)шаговые то когда еще драйвера выродятся..
ЗЫы рекомендовано срочно хреначить по оси шаговый двигатель флопаря для подобия на винтовой клапан))



поиск кстати так и не дал внятной картины о стандарте плунжерной пары))винтовая насечка там это изыск неоцененный ,а зря они так ой зря))
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение AV_tehnik » 08 янв 2010, 01:38

поиск кстати так и не дал внятной картины о стандарте плунжерной пары

Вас какой стандарт интересует? если внутреннего диаметра то там жесткого стандарта я так понял нету , у меня 5 шт этих пар было диаметры поршеньков у всех были разные а внешне пары одинаковы... разница между самым большим и самым маленьким была почти милиметр.
AV_tehnik

Сообщения: 19
Зарегистрирован: 07 янв 2010, 21:58
Откуда: Черкассы

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 08 янв 2010, 04:44

о стандарте выполнения или о стандарте геометрии)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение AV_tehnik » 23 янв 2010, 00:42

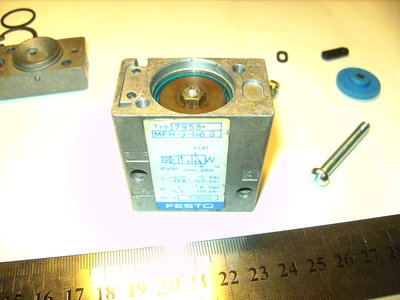

Сегодня шол я по базару и на глаза мне попалась вот такая вещица https://xdki.festo.com/xdki/data/doc_en ... H_ENUS.PDF
цена 10 грн, 50 рублей... :roll: жалко электронной части нету. а так то вполне рабочий оразец. целый в зборе образец естественно бу можна найти за 60 грн.

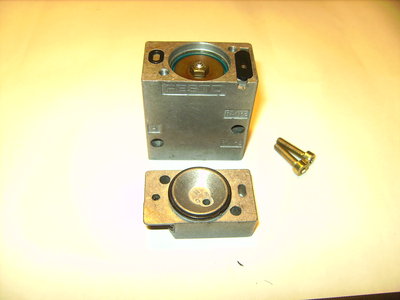

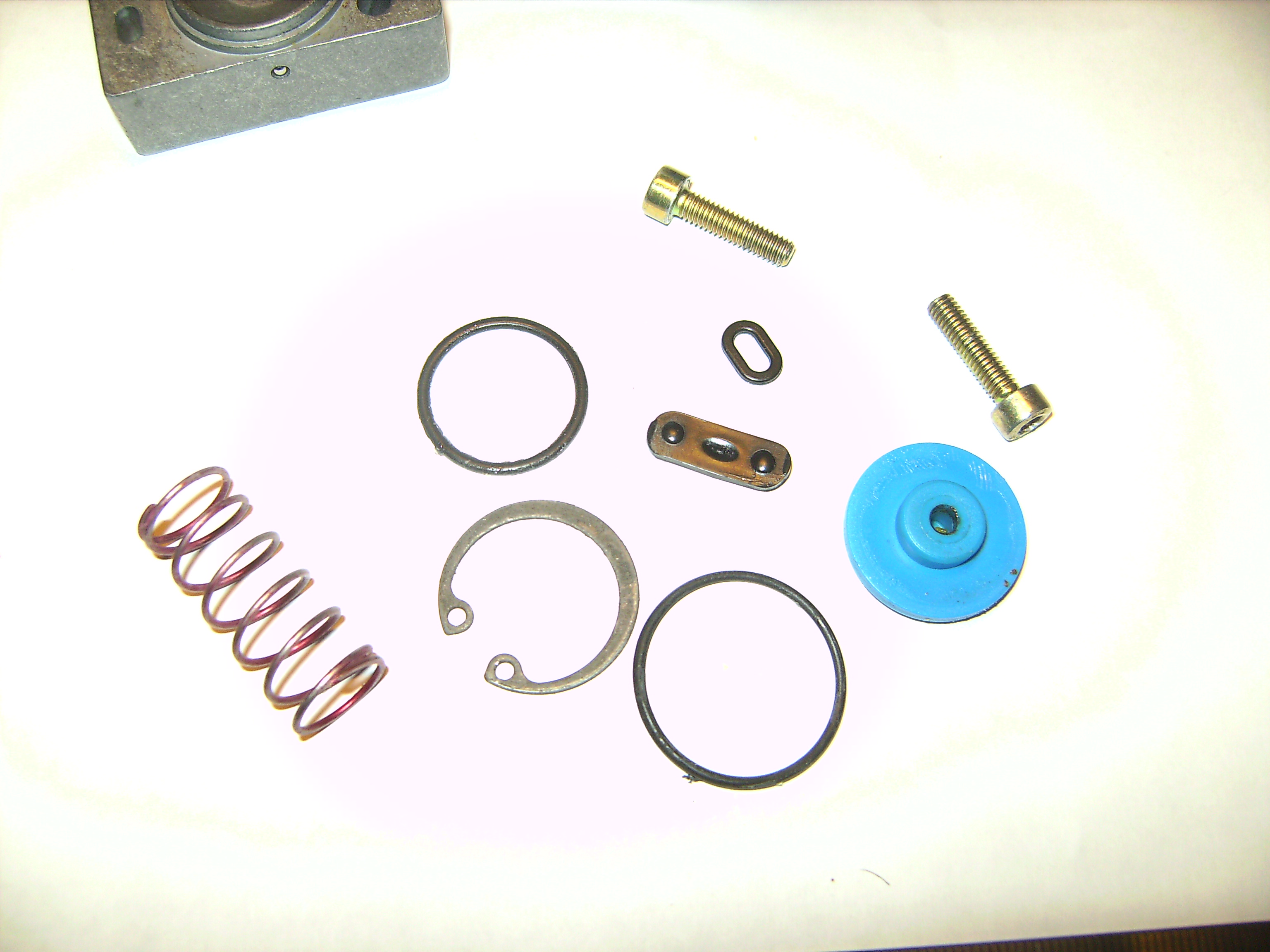

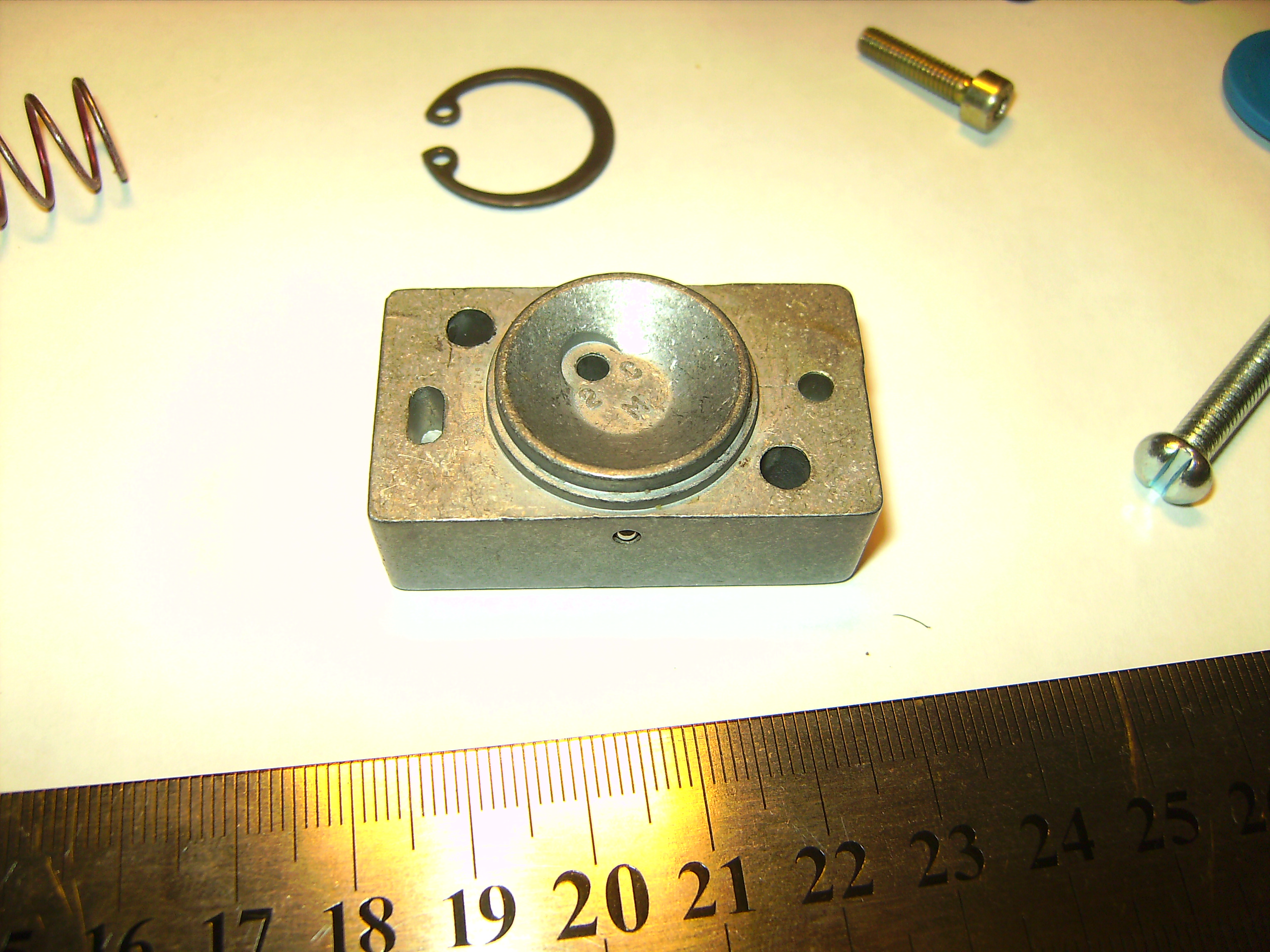

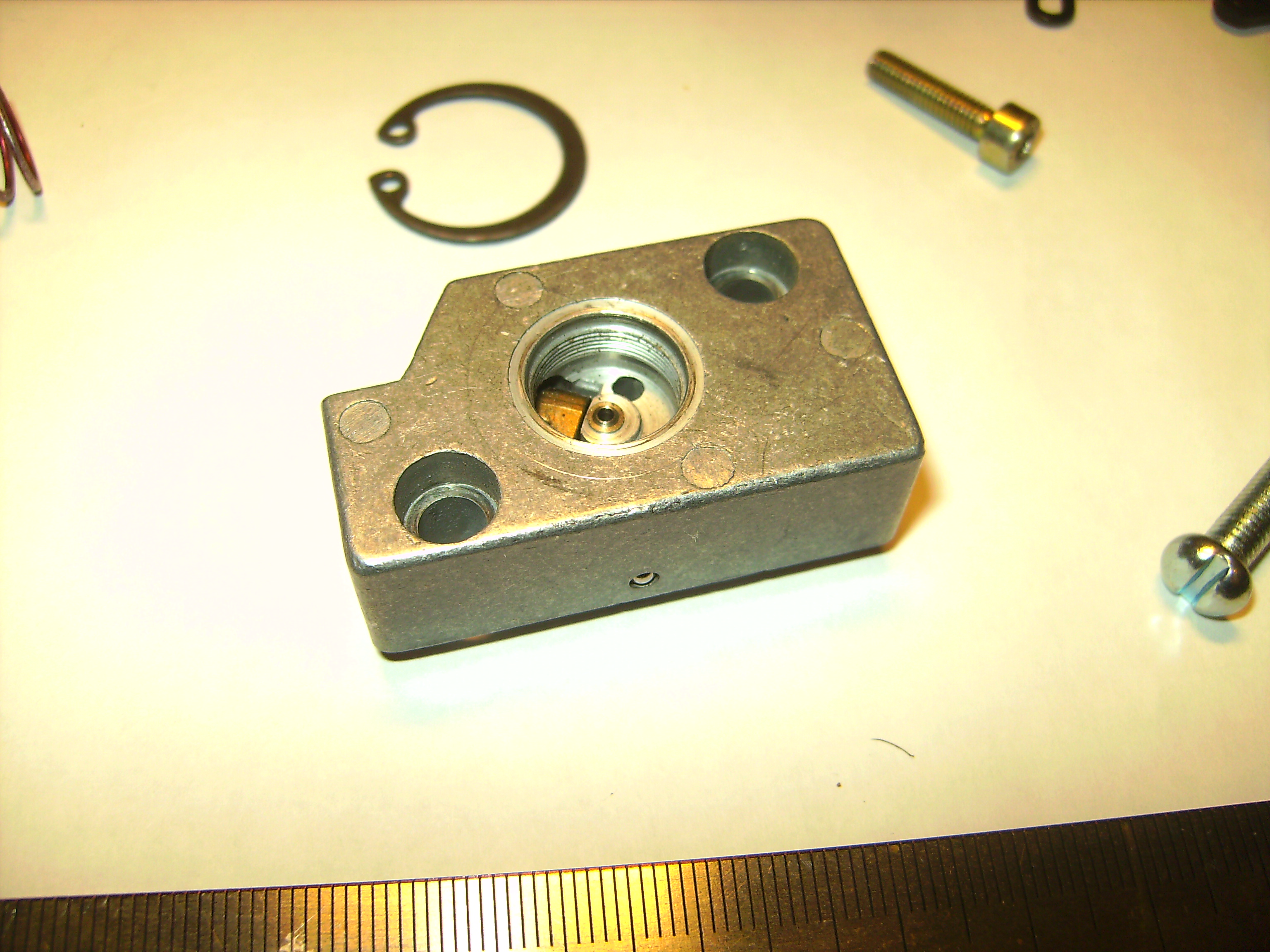

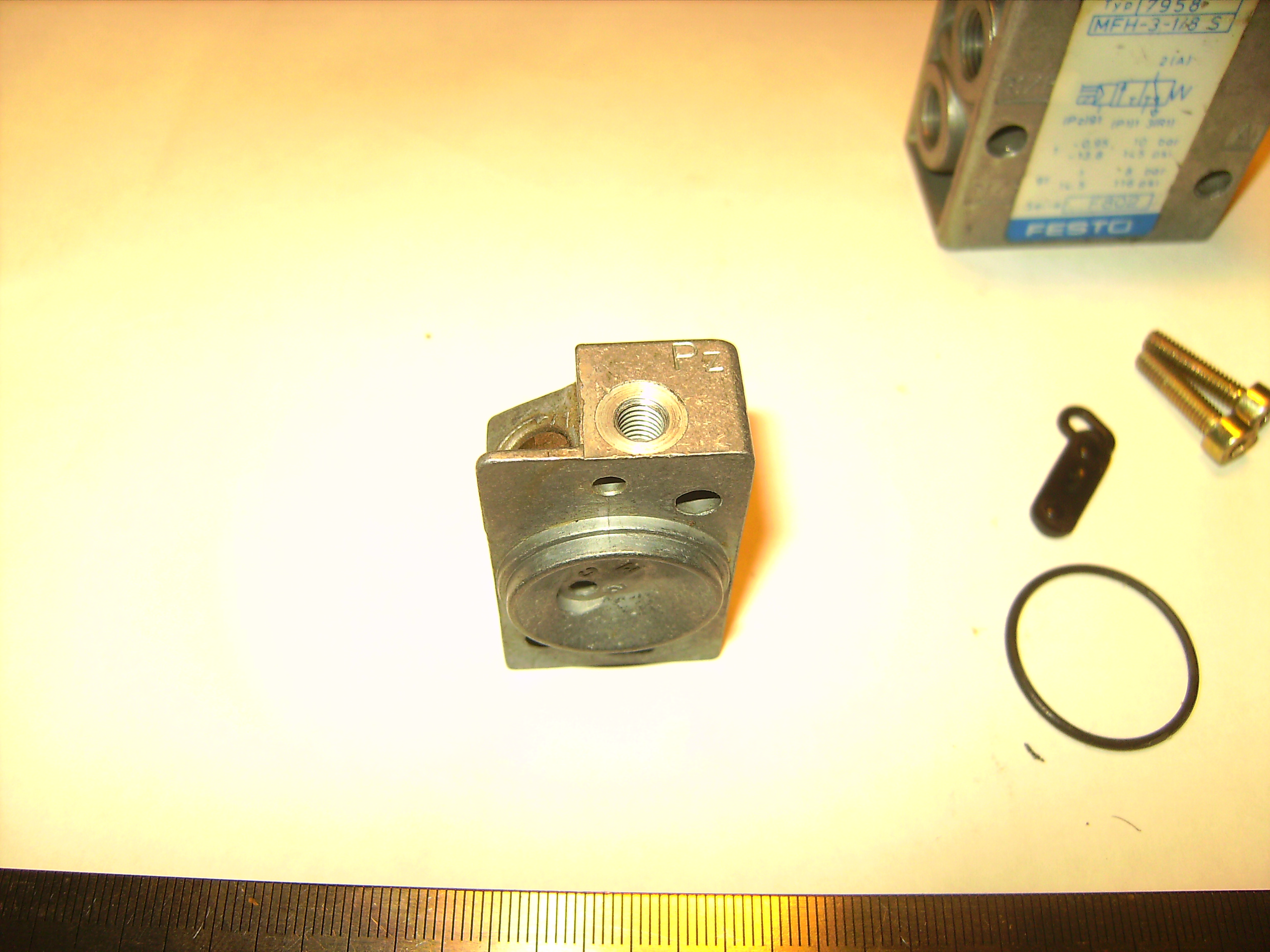

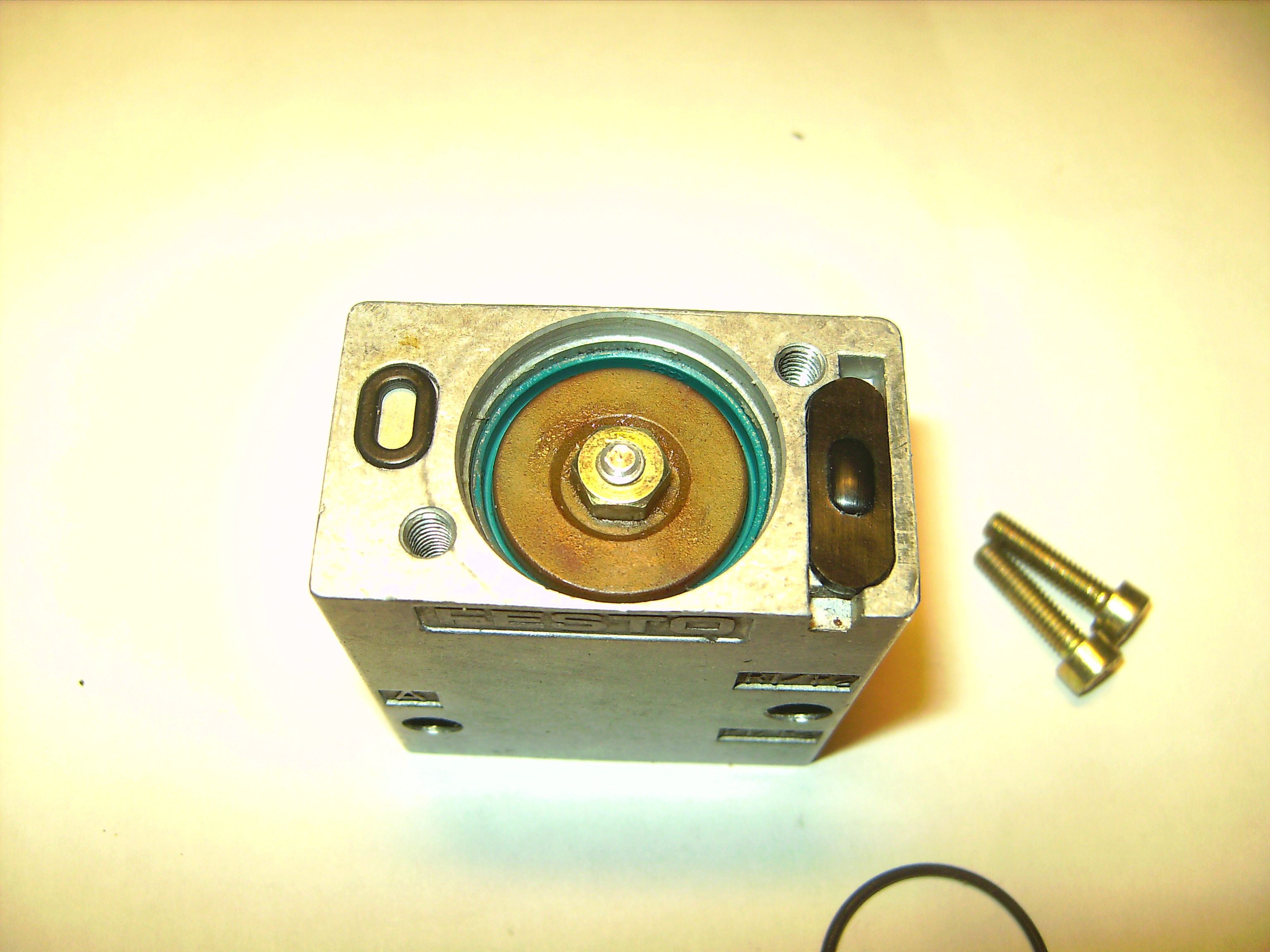

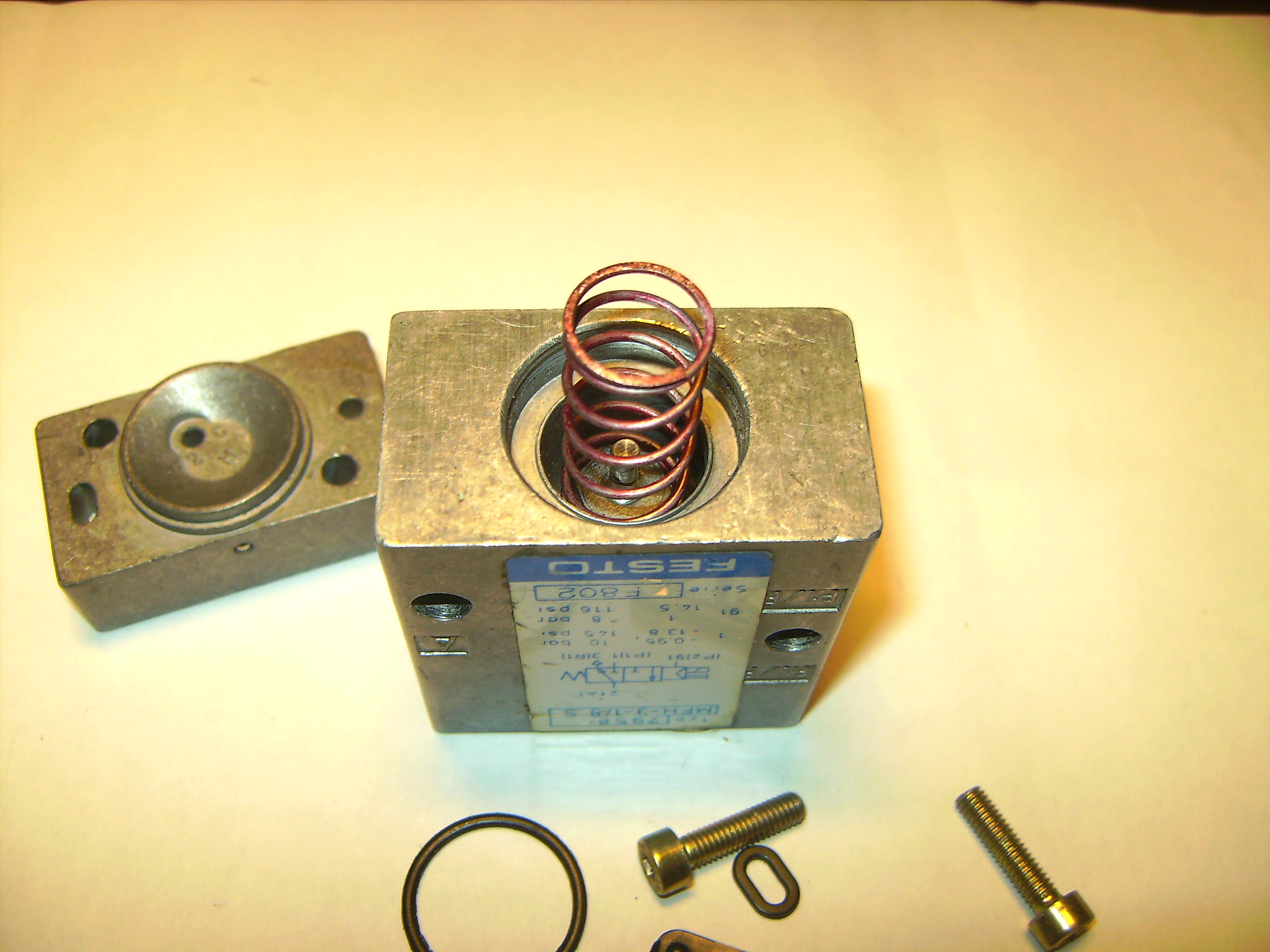

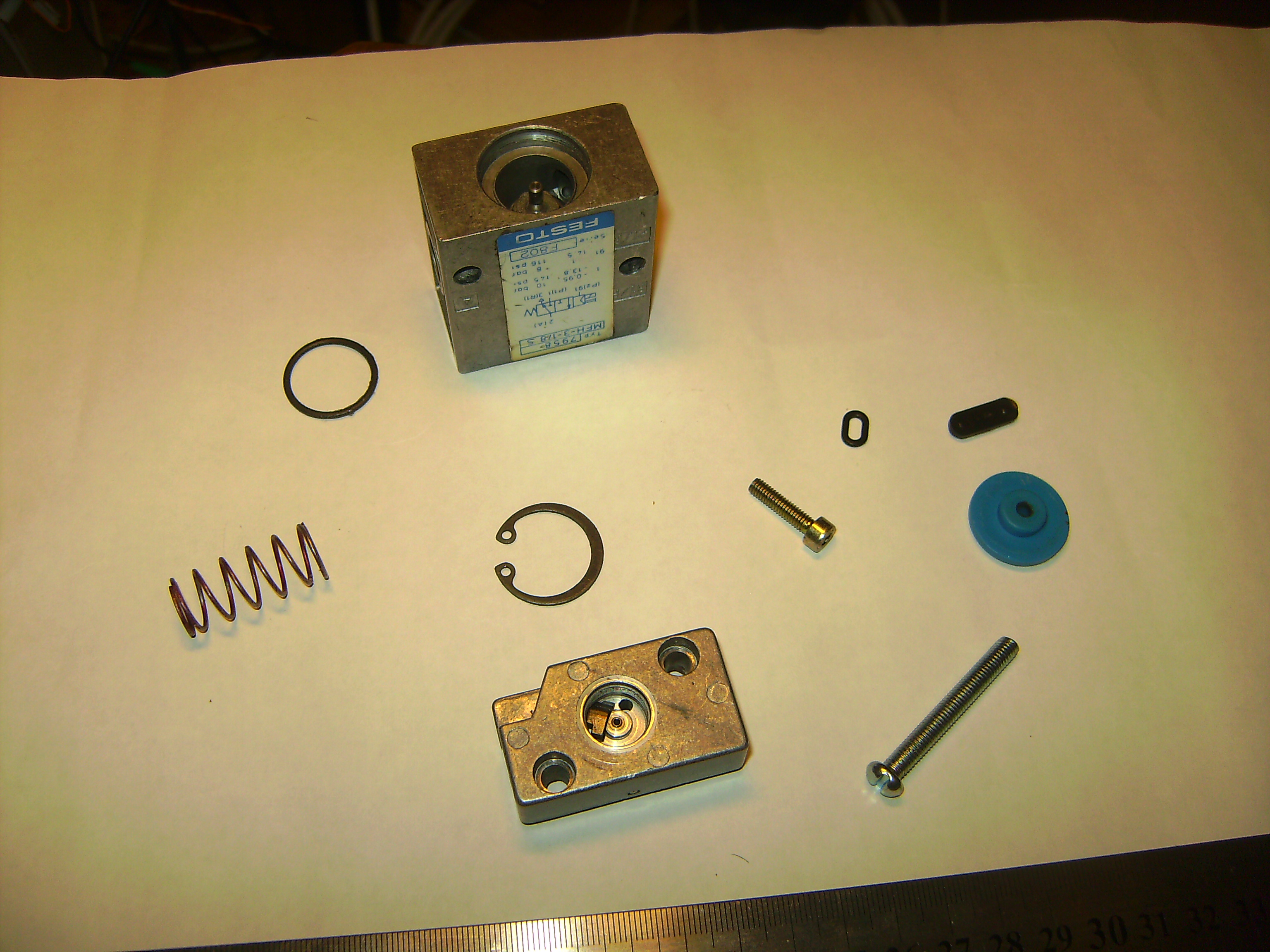

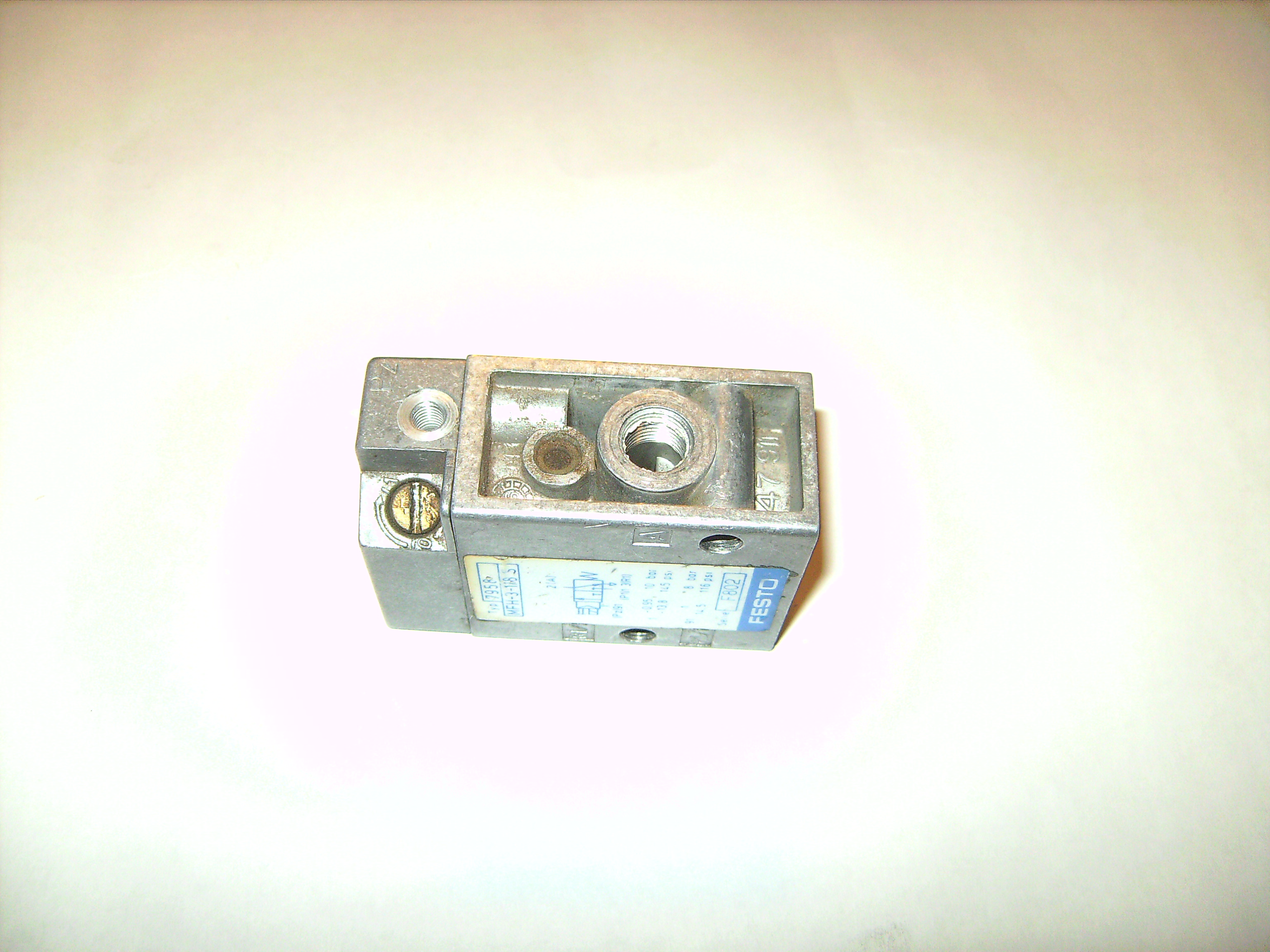

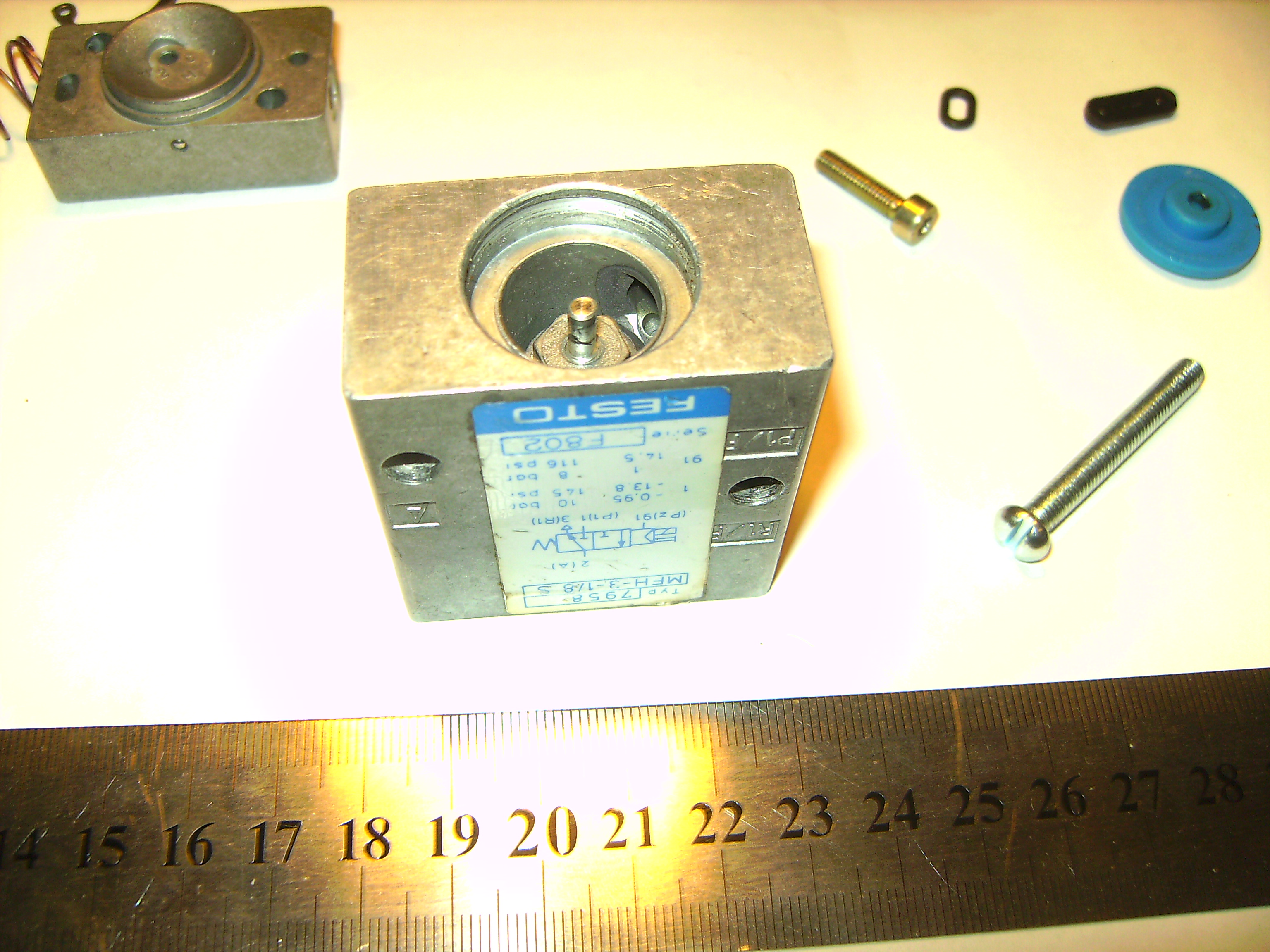

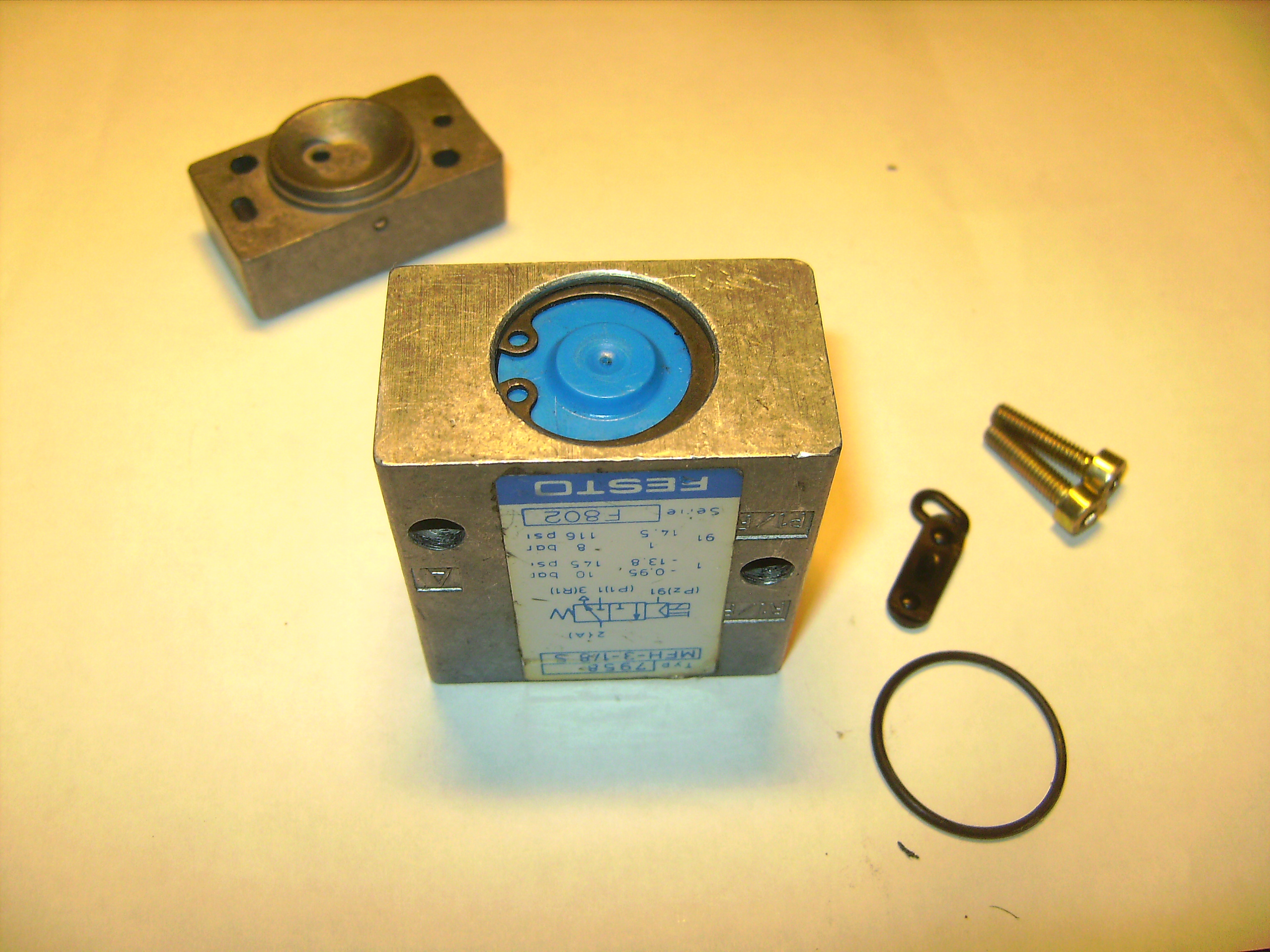

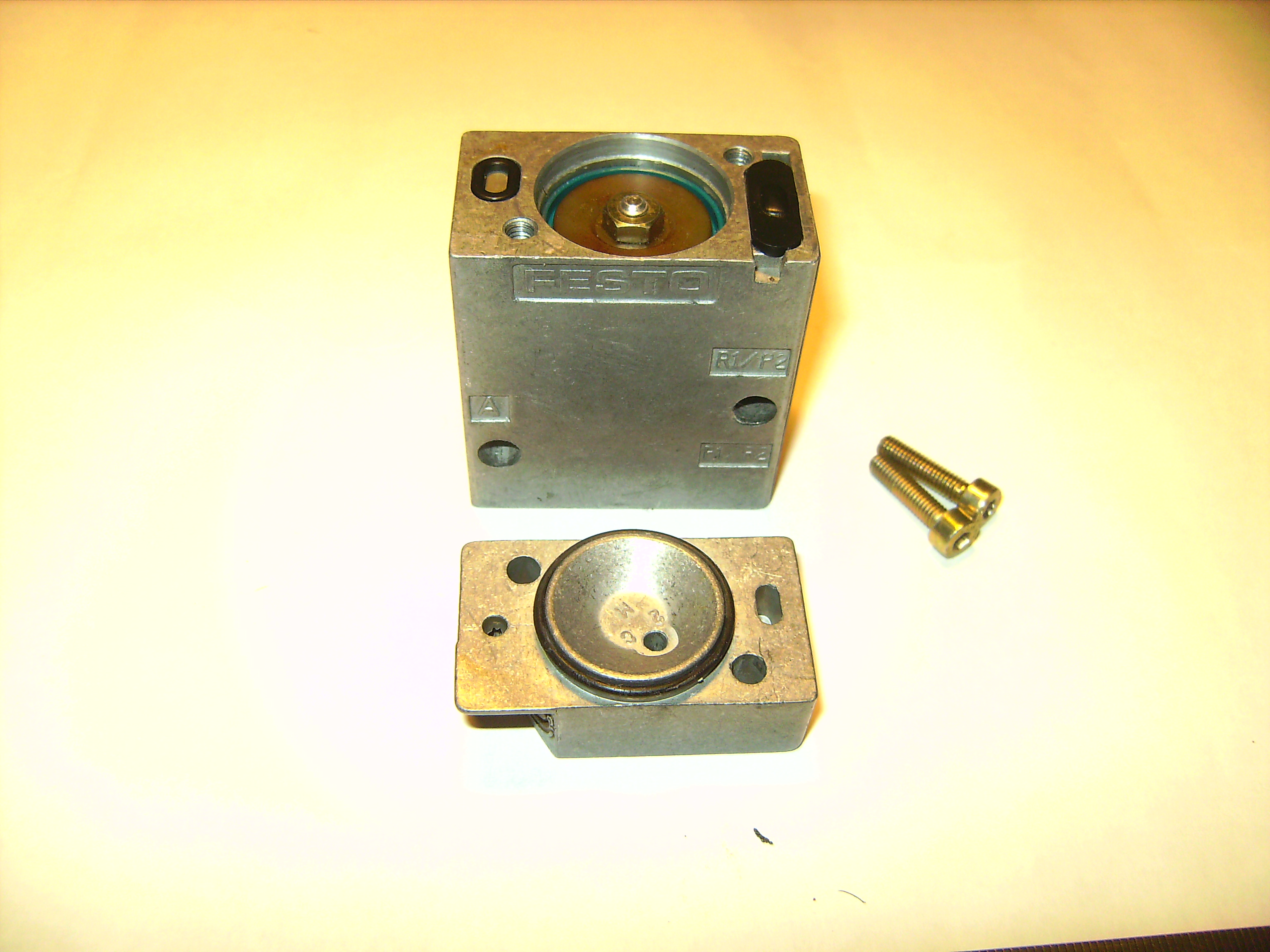

кому интересно что внути прилагаю фотки..., там хитрая система. открутив верхнюю крышку я сначала ничего непонял и был в недоумении что нажимает на клапан, оказалось воздух. Электро магнитом там открывается маленькое отверствие (в центре на предпоследнем фото.) через которое попадает воздух нажимающий на клапан... )
Вложения
AV_tehnik

Сообщения: 19
Зарегистрирован: 07 янв 2010, 21:58
Откуда: Черкассы

Re: Клапаны для пневматики любительских роботов

Сообщение boez » 23 янв 2010, 02:11

Так 10 грн (это кстати не 50 руб, а меньше 40) это без соленоида, просто клапан? А от чего он? Наверное от чего-то ширпотребного, раз на базаре?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Клапаны для пневматики любительских роботов

Сообщение AV_tehnik » 23 янв 2010, 06:11

А вы пдфку читали? явно не шерпотреб...
откуда выкручено незнаю тож...

http://www.kiowa.co.uk/Products/Pneumatics/Festo/Valves/Universal_directional_control_valves/Individual_valves/Tiger_Classic_valves/MFH-3-1-8-S_Festo_Solenoid_valve.html сдесь за такое хотят 70 евро...

Добавлено спустя 3 часа 31 минуту 20 секунд:
После 3 часов подбора трубок и переходников из подручных средств удалось его запустить, 12 атмосфер держит на ура. хоть на нем написано 10...
AV_tehnik

Сообщения: 19
Зарегистрирован: 07 янв 2010, 21:58
Откуда: Черкассы

Re: Клапаны для пневматики любительских роботов

Сообщение boez » 23 янв 2010, 11:58

Читал. Да и раньше про Festo слышал - это известный производитель клапанов. Просто интересно, в каком качестве эта хренька продавалась на базаре и для каких применений - типа алкаши где-то спионерили и принесли? Просто если ткнуть в гугл, такой клапан стоит под сотню баксов, как ему в принципе и положено - промышленное ж изделие.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Клапаны для пневматики любительских роботов

Сообщение AV_tehnik » 23 янв 2010, 15:51

Та не , не алкаш, дядька компресорами торгует, говорил есть еще всякие такие штуки..
AV_tehnik

Сообщения: 19
Зарегистрирован: 07 янв 2010, 21:58
Откуда: Черкассы
