Автоматика для солнечного концентратора. (нужна помощь)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 03 авг 2009, 00:05

Ну совсем не обязательно чтобы труба была основой, ось, точнее две полуоси можно расположить их ниже закрепить за раму на которой расположены отражательные листы.
Вообще с вашим объемом знаний по электротехнике мне кажется что вариант с фотодиодами самый оптимальный, только нужно будет выключать систему наведения на ночь чтобы она не наводилась на окна домов в которых горит свет. Но вот где бы найти схему без использования контроллеров я даже не знаю, мне проще собрать это все на AVR-ке.
А можете скинуть программку или ссылку как рассчитать параболу?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 03 авг 2009, 00:57

Вероятно на фотодиодах и остановлюсь, опытным путем понял, что в сильную облачность производительность падает существенно, и если при отсутствии сигналов аппарат "замрет" на месте, потерь производительности не будет. Фотодиоды можно использовать с AVR? или мне будет трудно разобраться?
На данный момент я поднял опору из кирпича, высотой около 70-80 см. На ней буду крепить регулируемую по горизонту винтами стальную плиту... на плиту подшипник скольжения и вторую плиту... )

Добавлено спустя 2 минуты 22 секунды:
Пришлю программу для расчета. А лучше залью куда нибуть и ссылку дам.
Определяет фокусное расстояние. На входе нужно задать диаметр, и глубину параболы.
Выдает координаты точек. (рисовал на миллиметровке) :good:
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение EdGull » 03 авг 2009, 07:49

так сюда и заливай
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 03 авг 2009, 11:22

http://file.qip.ru/file/96695178/32e8ff99/Parabola11.html Не нашел как сюда залить на форум. Лейте с квипа.
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение =DeaD= » 03 авг 2009, 11:39

Вот так сюда заливать:

1. Архивируем в .rar;
2. В сообщении нажимаем "Предпросмотр";
3. Внизу появляются вкладки "Настройки" и "Добавить вложения", жмём последнюю, добавляем файл.
Вложения
Parabola1.1.rar
(76.79 КиБ) Скачиваний: 49
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Digit » 03 авг 2009, 11:40

Чтоб залить файл на форум, надо при ответе в теме нажать не "отправить", а "предпросмотр". Тогда под окном ввода появится закладка "добавить вложения". Выбираешь файл, жмешь "Добавить файл".

Добавлено спустя 18 секунд:
Dead опередил :)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 03 авг 2009, 13:01

Фотодиоды можно использовать с AVR?

Конечно можно, там целых 8 аналогоцифровых преобразователей, т. е. можно аж 8 фотодиодов навесить.

Добавлено спустя 2 минуты 41 секунду:
А есть фотки той системы которая уже есть?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 03 авг 2009, 13:09

Я пока еще не смонтировал систему на опору. Времени небыло. Когда смонтирую выложу фотки, если вы об этом. Я тут ищу дешевые и сердитые электрические отвертки, пока не очень успешно. Движки от стеклоподъемников в районе 1000 рублей к сожалению.
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение =DeaD= » 03 авг 2009, 13:29

2afm: Вот тут смотрели?

http://shop.roboforum.ru/product/dvuhst ... -reduktor/

Сетар, наверное, если что, еще накупит наковыряет редукторов :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 03 авг 2009, 14:03

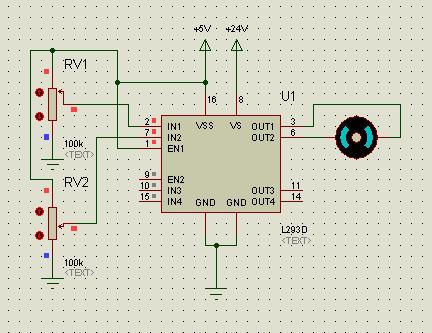

Думал может такой вариант прокатит, но чета не симулируется. Интересно как тогда схема с майробота работает?
Вложения
.JPG
293.zip
(15.44 КиБ) Скачиваний: 8
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение =DeaD= » 03 авг 2009, 14:06

2Master: Ну ты редкий садист :) L293D не предназначена для управления аналоговыми сигналами, на вход к ней надо ШИМ подавать, а ПРОТЕУС скорее всего прав, что не симулирует это безобразие как ты себе придумал :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 03 авг 2009, 14:45

Ну я хотел чтобы без контроллера :oops:
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение =DeaD= » 03 авг 2009, 14:46

вроде без МК можно ШИМ делать на 555 серии
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 03 авг 2009, 14:46

Тогда на майроботе схема простого робота тоже не совсем корректно работает.
А потенциометрами я типа фотодиод симулировал.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение =DeaD= » 03 авг 2009, 14:49

А смысл? :) там то оно тоже типа вкл-выкл, просто строго вкл-выкл нету фотоэлементов.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
