Arduino CNC

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Arduino CNC

Сообщение robovan » 29 янв 2016, 15:20

Дело в том что я уже не работаю по ремонту принтеров.
И доступа к разлому оных не имею))))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Dmitry__ » 29 янв 2016, 15:21

Но ведь есть блошиные рынки. У вас там щаз попа полная, блошиные рынки должны цвести и пахнуть :)
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение robovan » 29 янв 2016, 15:33

ну честно говоря у нас все что можно продают и за очень хорошие деньги.
Даже какой нить мусор и тот норовят продать минимум за сотню))
вот например от старого флопика, я такие раньше выбрасывал за ненадобностью, а сейчас 50грн стоят)))
http://aukro.ua/shagovyj-dvigatel-sdh-1-8-40-i5934977440.html

Добавлено спустя 5 минут 14 секунд:
А все потому что работы нет , и вот люди продают все что добыто честным и не очень трудом.
но подороже иначе до весны не дотянут)))
в инете и то дешевле что нить купить нежели у дедков на рынке))) :D

Добавлено спустя 2 минуты 59 секунд:
у меня есть один шаговичек ем 423 маленький такой. и все.))

Добавлено спустя 2 минуты 45 секунд:

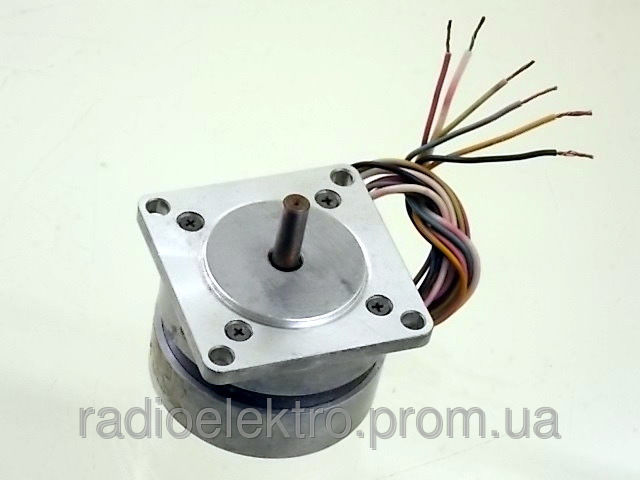

Вот нашел в инете, на вид похож на ДШИ 200
стоит 123грн если верить инету :)
http://radioelektro.prom.ua/p59841517-elektrodvigatel-dsh-shagovyj.html
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Dmitry__ » 29 янв 2016, 15:40

Это не дши, дши выглядят так:

Да любой пойдет двигатель. Потом будешь оптимизировать ттх

robovan писал(а):в инете и то дешевле что нить купить нежели у дедков на рынке)))

Мир сошел с ума :)
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение robovan » 29 янв 2016, 17:29

Добавлено спустя 2 минуты 28 секунд:
нашел на трубе видео где точь в точь такие моторы. Мужик какую-то жуткую машину собирает)))


Добавлено спустя 1 час 6 минут 35 секунд:
сегодня обещали платы приехать))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение hudbrog » 29 янв 2016, 17:32

А вообще, люто плюсую за подход собрать из говна и палок, посмотреть что не работает и там уже заменять/оптимизировать. Сам так люблю )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Arduino CNC

Сообщение robovan » 29 янв 2016, 20:53

ну я как бы электронику уже считай приобрел, и механику станка могу норм сделать. Даже из металла.
но вот движки. тут нужно жабу задушить)))

Добавлено спустя 1 час 30 минут 44 секунды:
приехали деталюхи!!!
теперь нужно механику делать)
:)

Добавлено спустя 29 минут 22 секунды:
Я решил не рисковать и заказал

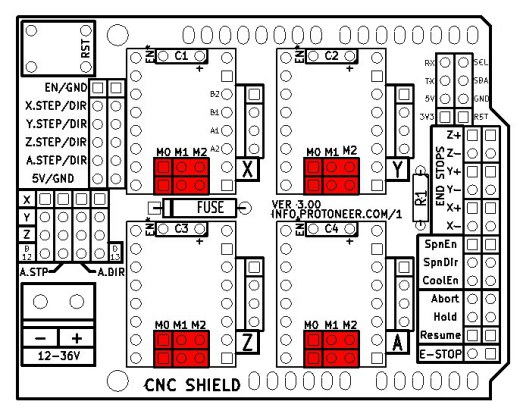

DCCduino Uno R3 SMD и CNC Shield v3.00 :roll:
Приехали уже, даже быстрее чем предыдущий заказ.

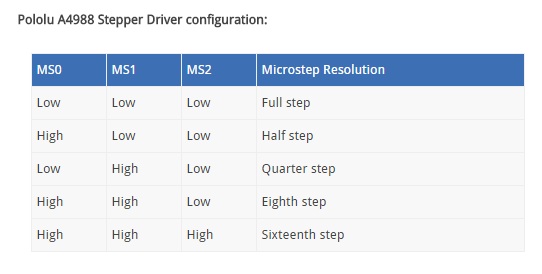

Я тут осмотрелся и увидел есть переключатели судя по инфе для настройки микрошага.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Myp » 29 янв 2016, 21:29

Dmitry__ писал(а):А с чего это сопротивление обмотки влияет на мощность? :shock:
забыл как срезал с моторов тоненькие провода и перематывал их проводом потолще?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение robovan » 29 янв 2016, 21:51

пробовал залить grbl ошибку выдает..
делал как в этой инструкцииhttp://smart-el.ru/?p=504

Добавлено спустя 15 минут 50 секунд:
так, походу получилось, там нужно было именно папку grbl выбрать в архиве.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Madf » 29 янв 2016, 22:54

c микрошагом не переусердствуйте, зубцы должны соответсвовать, иначе будут пропуски
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 30 янв 2016, 01:22

Myp писал(а):
Dmitry__ писал(а):А с чего это сопротивление обмотки влияет на мощность? :shock:
забыл как срезал с моторов тоненькие провода и перематывал их проводом потолще?

опа!! а можно об этом жутком эксперименте подробнее?)) :oops:
насчет микрошага спасибо, буду иметь ввиду

Добавлено спустя 2 минуты 21 секунду:
Подскажите какой софт лучше для винды поставить что бы с грбл дружил?

Добавлено спустя 9 минут 58 секунд:

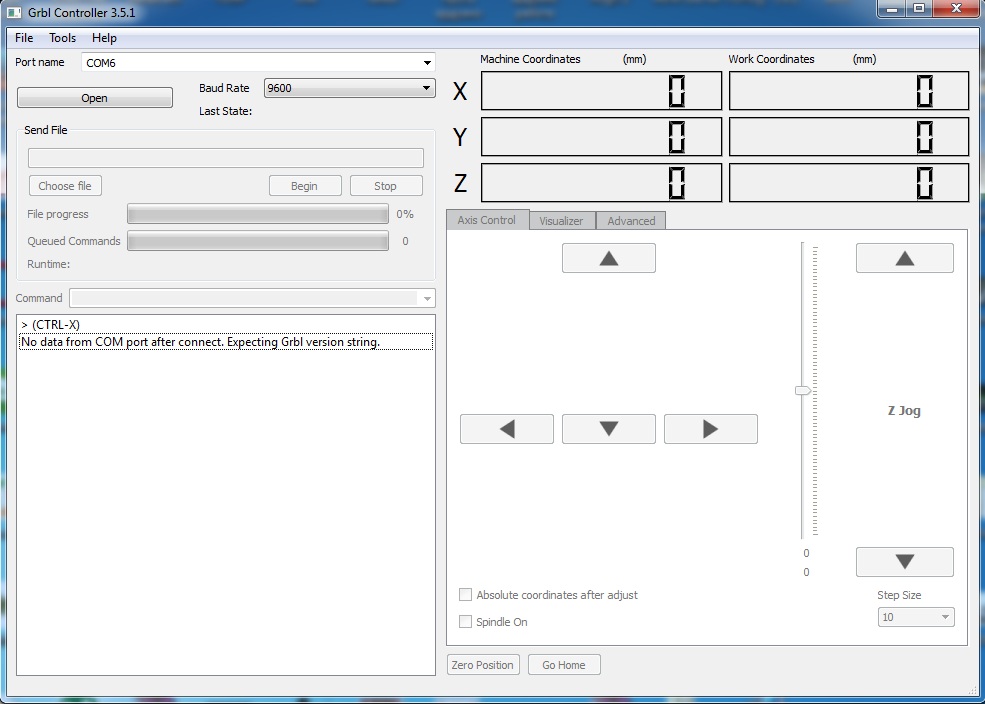

Хм скачал Grbl Controller 3,5
но он не хочет дружить с ордуинкой моей(((
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Myp » 30 янв 2016, 01:24

robovan писал(а):Подскажите какой софт лучше для винды поставить что бы с грбл дружил?

инструкцию прочитать забыл?
https://github.com/grbl/grbl/wiki/Using-Grbl

Добавлено спустя 1 минуту 25 секунд:
robovan писал(а):но он не хочет дружить с ордуинкой моей(((
у тя скорость 9600 стоит.
а в инструкции опять же указано 115200
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение robovan » 30 янв 2016, 01:56

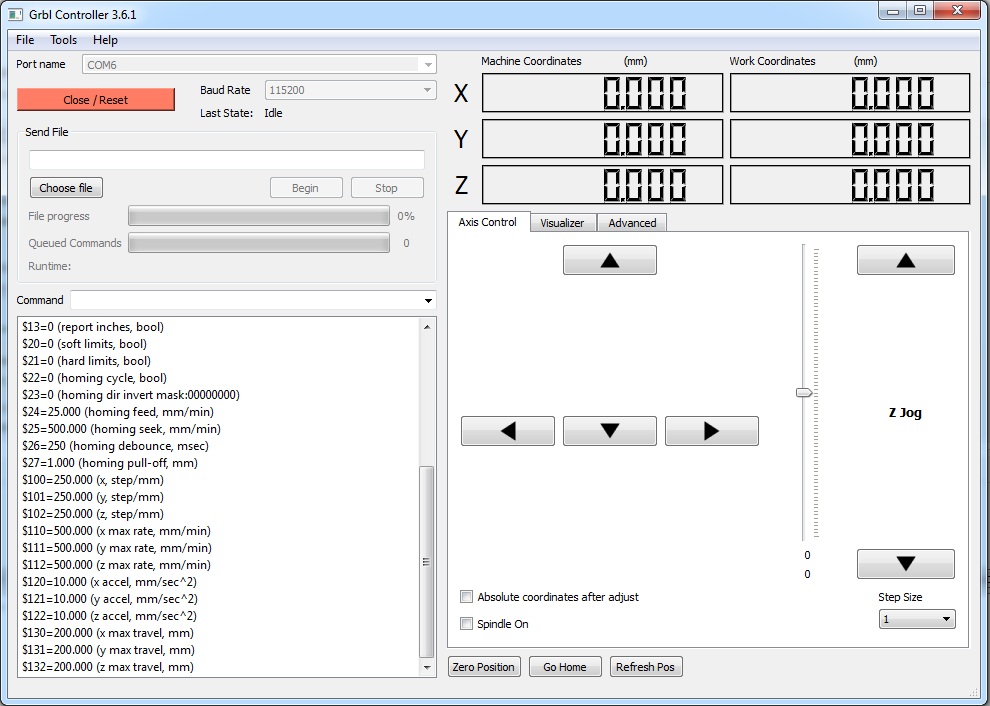

Все я понял, не выставил скорость порта :crazy:

Добавлено спустя 6 минут 32 секунды:
Все каюсь каюсь, да так спешил что про скорость порта забыл, голова дурная))

Добавлено спустя 3 минуты 58 секунд:
я рад что получилось, теперь нужно дождаться драйверов. Завтра думаю будут.
у меня моторчик мелкий от принтера эпсон у него сопротивление обмоток 4 Ом я не спалю случайно водилу?
Вложения
Последний раз редактировалось robovan 30 янв 2016, 03:48, всего редактировалось 1 раз.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Dmitry__ » 30 янв 2016, 03:37

Myp писал(а):забыл как срезал с моторов тоненькие провода и перематывал их проводом потолще?

Вот ты чайнег :)
Двигатели перематывают для уменьшения kv, в данном случае это не требуется, так как контроллер работает от 12 до 35 вольт, если ему надо, он просто подаст 24 вольта вместо 12 вольт по умолчанию (для увеличения скорости), момент не влияет от сопротивления. Хорош позорица, ты тему маленьких магнитикоф листал/редактировал вдоль и поперек :o
Последний раз редактировалось Dmitry__ 30 янв 2016, 03:43, всего редактировалось 1 раз.
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение robovan » 30 янв 2016, 03:42

у меня снова проблемс)))
не могу никак создать файл что бы его схавал grbl controller(((
Я просто не силен в векторной графике и тд. не работал ни в корал ни в чем то подобном.

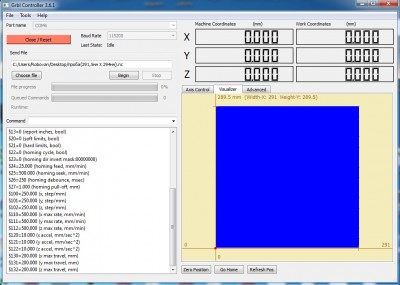

вобщем нашел прогу CHPU которая рисунок переводит в G код, но после создания файла получается не совсем то.

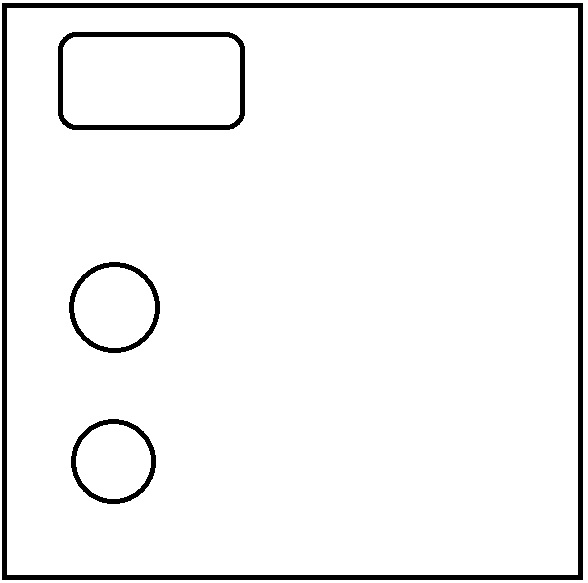

такой вот рисунок выглядит в окне синим квадратом.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир
