Arduino CNC

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Arduino CNC

Сообщение Madf » 27 янв 2016, 16:59

У Димона как всегда - всё круто! :good:

А меня тут ещё упрекали в излишней дороговизне... :D ...в соседней ветке один только драйвер мотора столько стоит.

Вообще, если хотим ну очень дешево, то у китайцев я видел все координаты/механика собрана на обычных FDD/СD... http://www.dx.com/p/neje-300mw-mini-diy ... qi-91LYFjg
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 28 янв 2016, 01:33

Допилил и marlin и grbl. Кста, robovan, grbl просто так не идет на рампсе, т.к. там пины должны быть на одном порту, но есть форк grbl, его я и допиливал:
https://github.com/carlosgs/grblForCyclone

как так то?? а я уже заказал :sorry:

Добавлено спустя 3 часа 51 минуту 41 секунду:
https://xakep.ru/2013/06/06/60744/

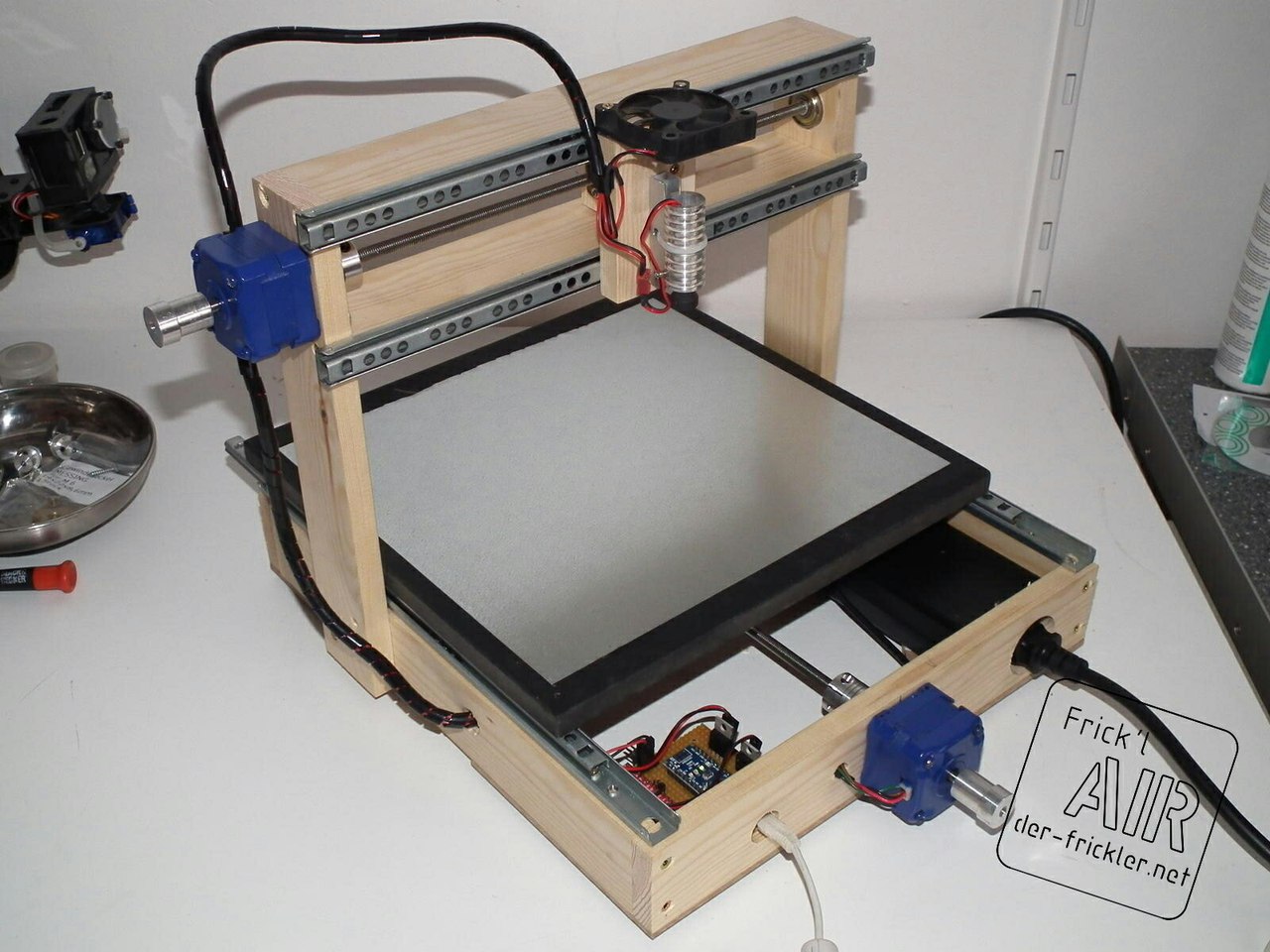

вот типа такой хочу собрать но с мини фрезером.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Dmitry__ » 28 янв 2016, 02:47

robovan писал(а):как так то?? а я уже заказал


Не сцы, говорю же, есть форк, все допиливается. Будет у тебя и принтер и cnc. :beer:
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение robovan » 28 янв 2016, 17:30

Я надеюсь)))

Добавлено спустя 58 минут 46 секунд:
Кто нибудь юзал такую схему установки дремеля при которой он висит на стене, а портал таскает только головку удлинителя?
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение RootAdmin » 28 янв 2016, 17:51

В сети не раз видел. А в чем преимущество? Меньше веса тягать? Так ИМХО больше веса - меньше вибраций.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Arduino CNC

Сообщение Dmitry__ » 28 янв 2016, 18:27

robovan писал(а):Кто нибудь юзал такую схему установки дремеля при которой он висит на стене, а портал таскает только головку удлинителя?

Только так и надо делать.
Вибрации шпинделя пропорциональны квадрату диаметра этого шпинделя (квадратами и стучит :)). Для гибкого рукава, с его ничтожным диаметром вращающихся деталей, можно вообще не думать о балансировке. А вот отбалансировать дремель невозможно совсем. Т.е. если ты его даже отбалансируешь статически, то это ничего не значит на 20000 оборотах/мин. На практике: Мега дорогой шпинель ( и то с ременной передачей на двигатель) от станка roland, нервно курит по балансировке в сравнении с дешевым гибким рукавом. Да и подводимые мощности гибким рукавом значительно выше. Станок egx300 таскает килограммовую 30 ваттную чушку:
Которая резиновым пасиком передает вращение на:
Малейшая вмятина на приемном барабане шпинделя - вибрации шо пипец. Цены этих деталей - лучше промолчу. И все это рвет как тузик грелку вот такая хрень овер 130ватт:

Добавлено спустя 1 минуту 45 секунд:
Цены :)
http://printer.wmt.ru/production/accessories/zip/zs-23
http://www.kobisonline.com/Spindle-Moto ... p_815.html
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение robovan » 28 янв 2016, 21:18

Dmitry_ от спасибо тебе!!!
Так и буду делать, благо имеется у меня жужалка с гибким валом)))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Myp » 28 янв 2016, 23:52

Dmitry__ писал(а):
robovan писал(а):Кто нибудь юзал такую схему установки дремеля при которой он висит на стене, а портал таскает только головку удлинителя?

Только так и надо делать.

ага, я тож так сделал по совету.
ещё большой плюс в том то что резко уменьшается вес и на Z можно ставить любой слабенький моторчик.

правда китайский гибкий вал у меня был неудачный, болтался в подшипниках и я использовал только тросик в оплётке
в роли шпинделя - удлинитель с цангой ER, в подшипниках.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение robovan » 29 янв 2016, 01:26

Ну все, теперь я спокоен.
Но вот до сих пор не определился с двигателями.

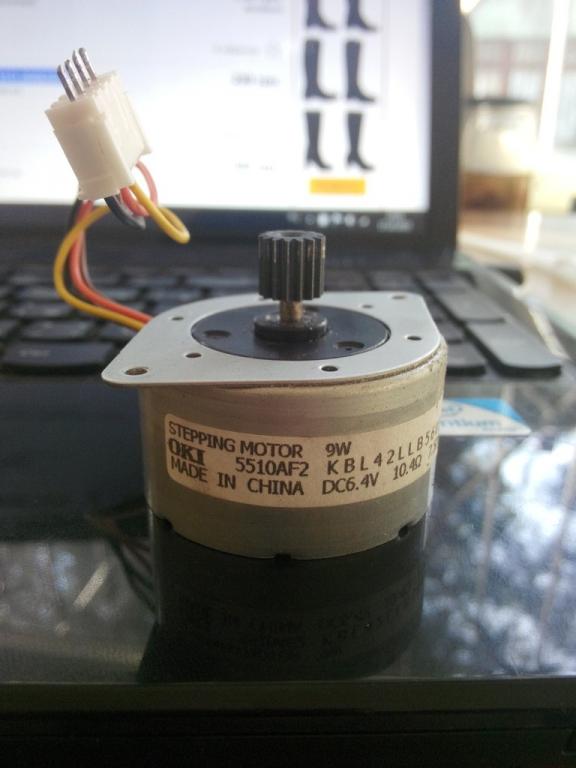

увидел в продаже 3 таких вот:
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Myp » 29 янв 2016, 11:51

сопротивление обмотки 10 ом, это много, слабоват моторчик.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение robovan » 29 янв 2016, 13:40

А сколько должно быть сопротивление?
В тех что от флопика вообще 70 Ом.
Просто я не потяну те моторчики что у нас по 400грн за шт.
Ну максимум 100грн. А лучше 50 :D
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение hudbrog » 29 янв 2016, 14:02

Ну посчитайте.. вот тут примеры расчетов есть: http://www.cnczone.ru/forums/lofiversio ... t1085.html ну и еще вот тут методики описаны: http://www.cnc-club.ru/forum/viewtopic.php?f=42&t=1886

Т.е. вот так считать момент мотора: http://www.cnc-club.ru/forum/download/f ... =view&mt=1

Там надо подставить усилие для резания, как его определять в первой ссылке указано.
Я не знаю что такое сейчас 50грн, но на пальцах есть ощущение, что нужны моторы хотя бы на 4-5кг для винтовых передач.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Arduino CNC

Сообщение RootAdmin » 29 янв 2016, 14:14

Из практики - нема17 с фанерным станком справляются. В качестве ходовых винтов - шпилька 6 мм. На металлический станок уже буду ставить двигатель побольше (nema23) на ось Y.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Arduino CNC

Сообщение robovan » 29 янв 2016, 14:20

понятно...
2500грн это 100$
Я на форумах и в ютубе видел что используют двигатели от принтеров, вот потому и спросил.
Последний раз редактировалось robovan 29 янв 2016, 15:16, всего редактировалось 1 раз.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Dmitry__ » 29 янв 2016, 15:14

Myp писал(а):сопротивление обмотки 10 ом, это много, слабоват моторчик.

А с чего это сопротивление обмотки влияет на мощность? :shock:
Нормальный шаговик.
Robovan, не гонись сейчас за определенными шаговиками, когда приедут ардуина и рампс, подключи к ним что найдешь. Шаговик на твоей картинке - из старых струйников/лазерников/копиров, они ничего не стоят. Просто разломай пару принтеров, принтеры выбирай побольше. Зачетные шаговики в блоках старых лазерников/копиров. Когда определишься с мощностью станка, тогда и будешь покупать за кучу тубриков шаговики. Но к этому моменту это будет уже без надобности :)
https://yandex.ru/images/search?text=%D0%91%D0%BB%D0%BE%D0%BA%20%D0%B3%D0%BB%D0%B0%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE%20%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D1%8F%20%D0%BB%D0%B0%D0%B7%D0%B5%D1%80%D0%BD%D0%BE%D0%B3%D0%BE%20%D0%BF%D1%80%D0%B8%D0%BD%D1%82%D0%B5%D1%80%D0%B0

Во зачОтный блок:

http://wasp.kz/articles.php?article_id=892

Я бы тебе отсыпал их тучу, но в Питере :)
Последний раз редактировалось Dmitry__ 29 янв 2016, 15:20, всего редактировалось 1 раз.
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
