Arduino CNC

Обсуждаем рождающиеся мысли и результаты экспериментов.

Arduino CNC

Сообщение robovan » 25 янв 2016, 04:15

Доброго дня.

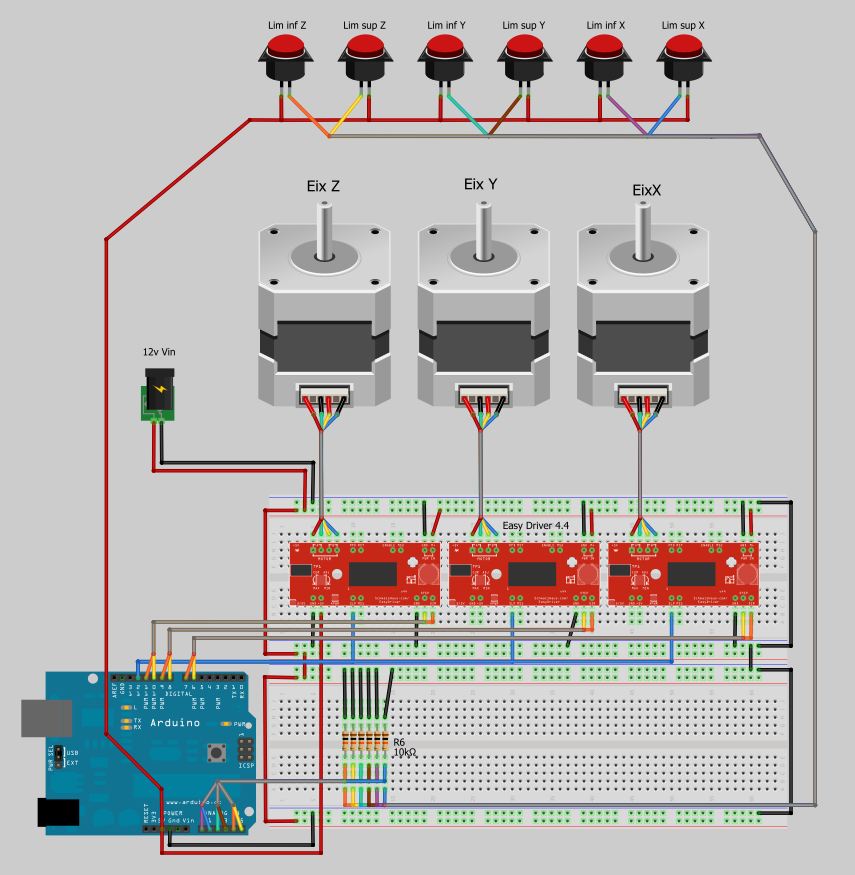

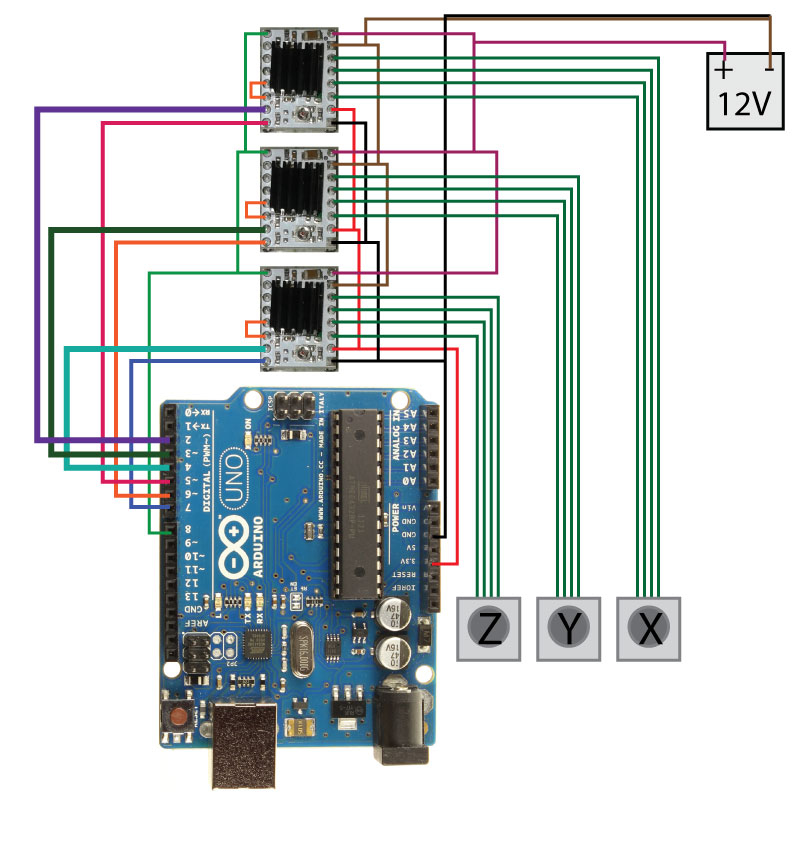

Родилась идея создания чпу фрезера на контроллере ардуино, в инете нашел несколько вариантов исполнения.
Если кто уже строил подобный станочек поделитесь опытом пожалуйста.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение dccharacter » 25 янв 2016, 04:55

Дык от 3Д принтера отличается только электроникой и механикой. Ставь на 3Д принтер вместо экструдера дремель и получишь шаткий слоупочный фрезер :-) Или я че-т не понимаю и есть нюансы?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Arduino CNC

Сообщение Duhas » 25 янв 2016, 06:30

все нюансы в мощности ШД и механике.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Arduino CNC

Сообщение hudbrog » 25 янв 2016, 08:18

Строго говоря, никто не мешает поставить прошивку grbl и построить все на самом обычном рампсе. Дальше проблема, если на фрезере шаговики помощнее, то может не хватить стандартный драйверов. Можно взять дешевые cnc'шные контроллеры на lpt'шный порт и подключить вместо lpt порта напрямую в arduino (вообще ничего не надо дополнительно для этого), а там опять прошивка типа того же grbl.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1568
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Arduino CNC

Сообщение Myp » 25 янв 2016, 11:34

можно конечно шильд, но вобще он нужен тока для красоты)
достаточно просто соединить проводами с любой ардуиной в которой зашита GRBL.

Добавлено спустя 19 минут 7 секунд:
hudbrog писал(а):Можно взять дешевые cnc'шные контроллеры на lpt'шный порт и подключить вместо lpt порта напрямую в arduino
не, лптшные драйвера это слишком высокая вероятность глюкалова, если и брать то тока те которые сделаны в виде отдельных модулей.
но самый дешевый, на TB6560, будет раза в 4 дороже чем a4988, а току там всего на 0.5 ампера больше, что не принципиально.

вначале надо с размером определиться, для настольного фрезера размером А4, драйвер на 2,5 ампера и моторов типа nema17 будет нормально.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение esisl » 25 янв 2016, 11:50

Примерами на "дешевые cnc'шные контроллеры на lpt'шный порт" не осчастливите?
esisl

Сообщения: 797
Зарегистрирован: 23 июл 2012, 15:24

Re: Arduino CNC

Сообщение robovan » 25 янв 2016, 11:57

То есть шилд только для удобства монтажа я так понял. Можно отдельно купить 3 драйвера шаговиков (они относительно дешёвые) и проводами соединить с ардуино любой. У меня есть мега и нано.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение hudbrog » 25 янв 2016, 12:10

esisl писал(а):Примерами на "дешевые cnc'шные контроллеры на lpt'шный порт" не осчастливите?

Ну вот например: http://ru.aliexpress.com/item/4-axis-cn ... 573c1b9084

Хотя я бы такое брать и не стал, но их и подобное кидают часто в комплекты для сборки цнц, типа такого:
http://ru.aliexpress.com/item/4-Axis-CN ... f8f4d41d73

Хотя сам контроллер фигня, но учитывая стоимость моторов отдельно, иногда можно взять и комплектом, имхо.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1568
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Arduino CNC

Сообщение robovan » 25 янв 2016, 13:27

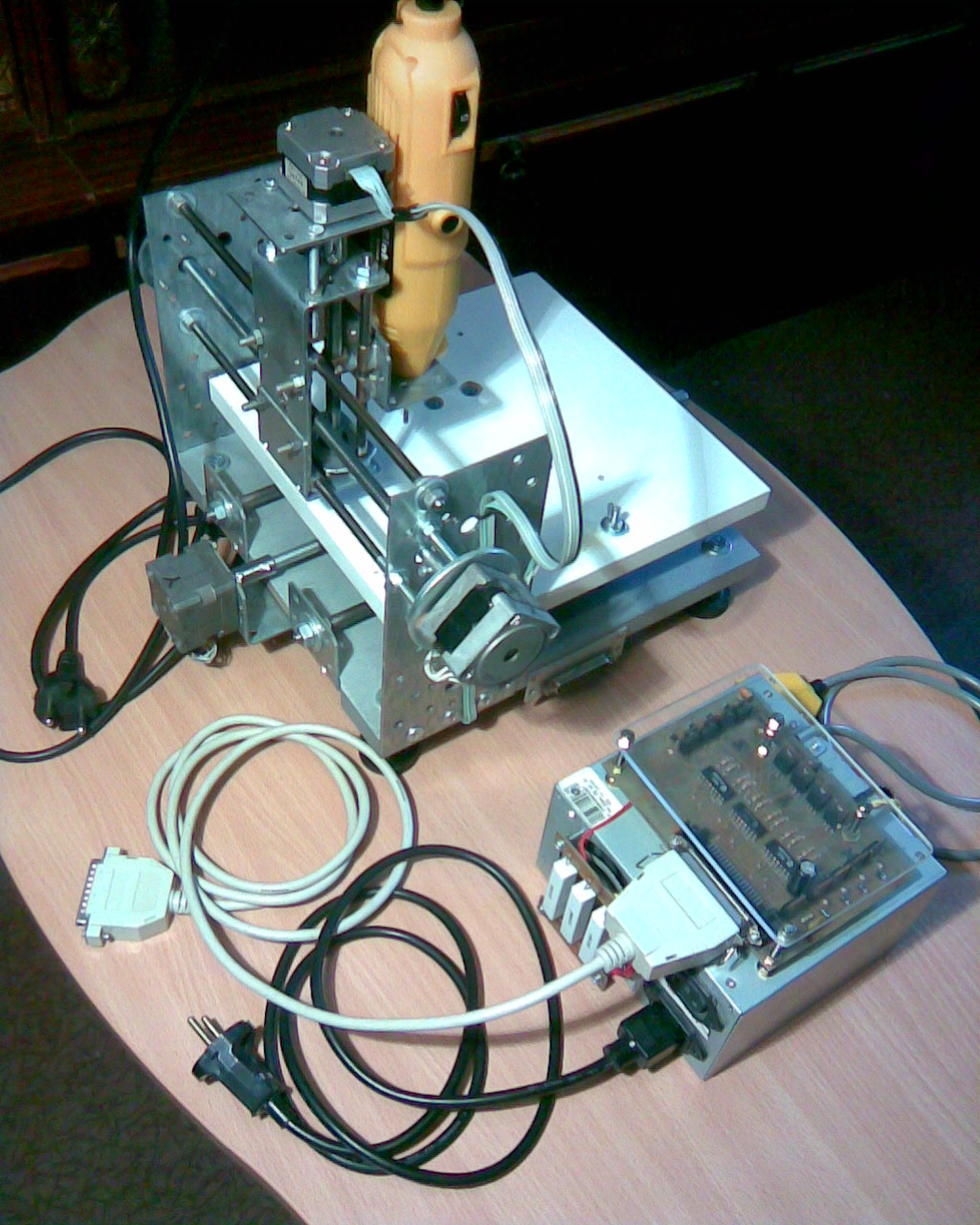

Станочек планирую маленький, типа такого как на фото:
Я просто вижу 2 варианта:

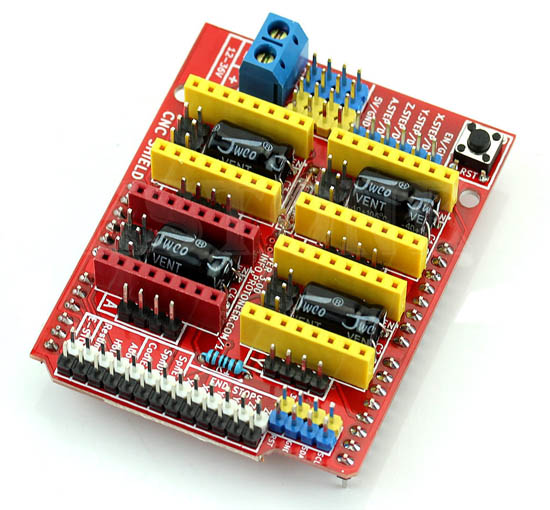

купить CNC Shield v3.00 +DCCduino Uno R3 SMD +3шт A4988 = 383грн
или просто купить 3шт A4988 = 120грн.
Второй вариант дешевле но нужно проводами соединять.

Добавлено спустя 1 минуту 44 секунды:
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Dmitry__ » 25 янв 2016, 13:53

Robovan, ляпи grbl, мы за тебя держим кулаки :)
forum81/topic14402.html#p306259
Аватара пользователя
Dmitry__

Сообщения: 6048
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение Myp » 25 янв 2016, 14:03

они наконец допилили раздельные скорости/ускорения по осям :)
можно использовать говношаговики вместе с нормальными :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение robovan » 25 янв 2016, 21:35

нашел в продаже дши 200
как думаете подойдут? :roll:
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение robovan » 26 янв 2016, 13:50

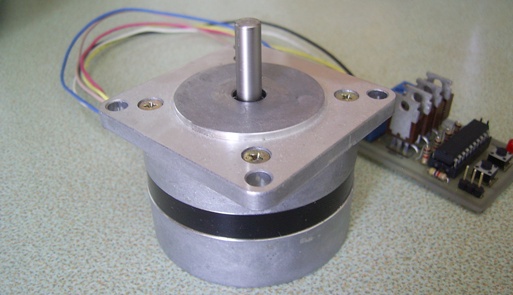

ПБМГ-200-265-2
есть парочку таких, от старых флопиков. но они униполярные.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Madf » 26 янв 2016, 15:27

Не знаю, я бы наверное всё-таки на "мозге" не экономил, взял бы что-нить из этого.
Я понимаю ещё самому ставить эксперименты/изучать механику+железо с собственным софтом, но если время и здоровье дорого, то лучше взять заведомо надежную и гибкую вещь.

ps: были бы вы в Москве, я бы бесплатно мог отдать USB мозг старый от станка (я на нём даже толком не работал), пытался эту китайску дрянь дорабатывать...но увы, проще было заменить.
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 26 янв 2016, 16:21

http://ru.aliexpress.com/item/New-produ ... 67263.html
это случайно не такой у вас?
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

След.
