Arduino CNC

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Arduino CNC

Сообщение Madf » 26 янв 2016, 16:41

ага, оно самое
надежность - нулевая
капризная к ЮСБ проводу, к питанию, софт левый (ворованный не с полным функционалом (кстати от планеты-цнц), при длительной работе велика вероятность сбоя
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 26 янв 2016, 17:12

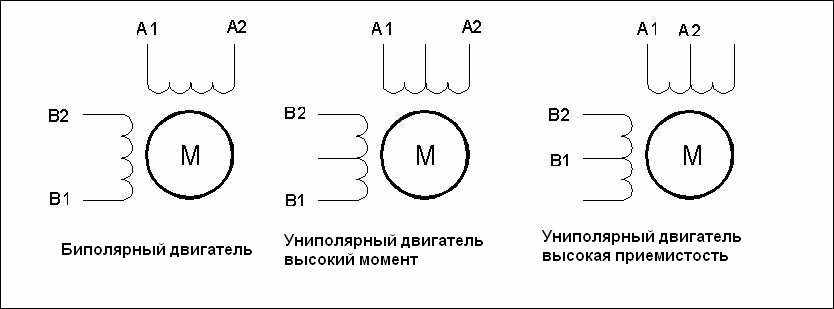

Я так понимаю униполярный можно подключить к драйверу A4988, или возникнут проблемы?

Добавлено спустя 19 минут 56 секунд:

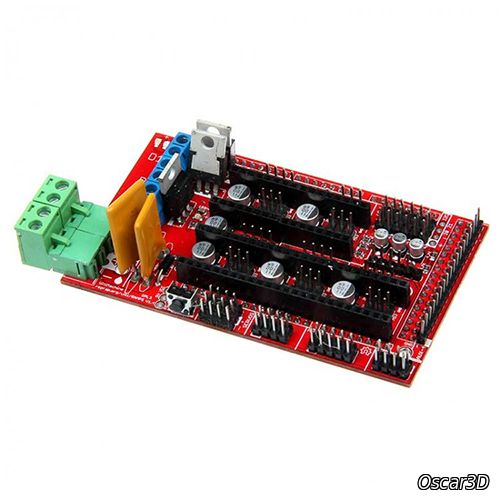

Я наверное задам дурной вопрос, но поскольку у меня есть ардуина мега, может мне купить шилд RAMPS 1,4
и 3 драйвера к нему.
этот шилд вроде как для 3 д принтера, но ведь можно настроить прошивку grbl под 3 осевой фрезер?
чисто для эксперимента, а потом вдруг 3 д принтер захочу собрать, он пригодится.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Madf » 26 янв 2016, 17:45

robovan писал(а):Я так понимаю униполярный можно подключить к драйверу A4988, или возникнут проблемы?

Центральные/общие обмотки просто не подключаешь: http://forum.rcdesign.ru/f110/thread49567.html
Только как понимаю, напряжение больше нужно подавать (х2).
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 26 янв 2016, 21:07

Спасибо, я конечно постараюсь поискать норм биполярники.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Myp » 26 янв 2016, 23:53

Madf писал(а):Не знаю, я бы наверное всё-таки на "мозге" не экономил

и на кой чёрт эти все навороты домашнему фрезеру?

ардуина + 3 сторублёвый драйвера и можно начинать фрезеровать детали для нового фрезера без всяких заморочек.
в арткаме дольше будешь разбираться чем электронику налаживать)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение Madf » 27 янв 2016, 01:24

Myp писал(а):в арткаме дольше будешь разбираться чем электронику налаживать)))

а причем тут аркам? вы видать не в теме всех "наворотов", удобства, точности, надежности и постпроцессов
впрочем я не собираюсь кого-то тут убеждать, просто предоставил вариант (для выбора)
и кстати, цена для мира CNC весьма дешовая :D
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 27 янв 2016, 02:09

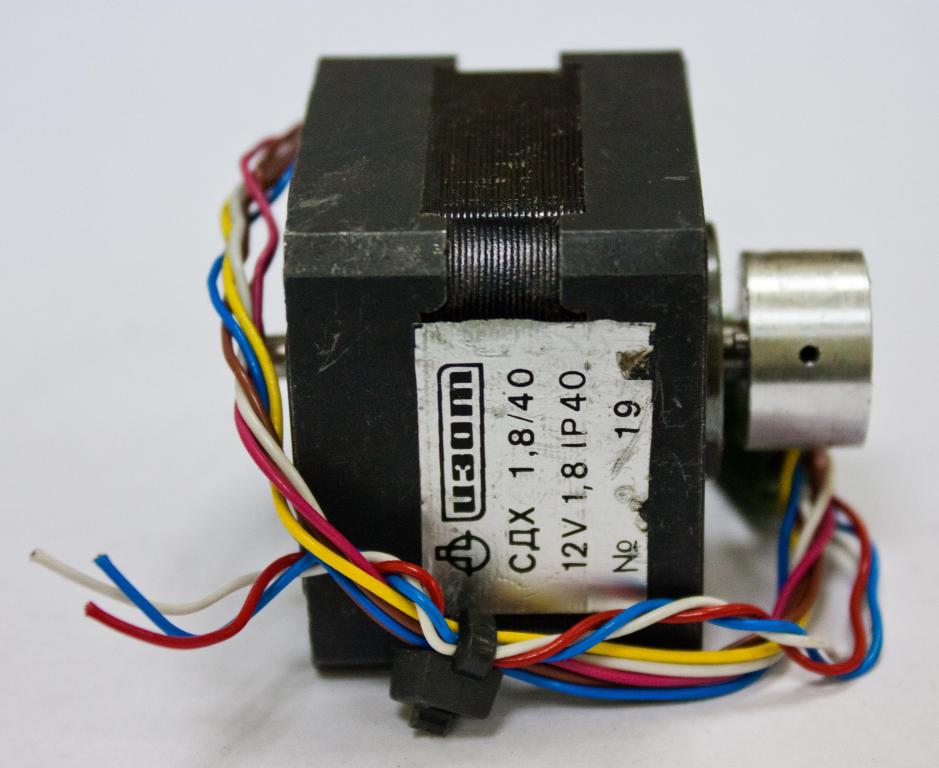

Есть в продаже за недорого Шаговый двигатель СДХ 1,8/40
там 6 выводов.
Смогу ли я их использовать?
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Angel71 » 27 янв 2016, 03:31

накука? если нет недорогих новых, поискать на барахолке. полно шаговиков из сломанных струйников и прочих железок. на олухе (olx) куча предложений постоянно.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CNC

Сообщение Madf » 27 янв 2016, 13:07

Angel71 писал(а):полно шаговиков из сломанных струйников и прочих железок

угу, а потом изрядно тра-ся с: подбором шага, нестандартным креплением корпуса и вала :ROFL:
уже не говоря о том, что все движки (желательно) должны быть одинаковыми (на осях)

зы: на картинке какой-то бу мотор, на счет использования, по электрике использовать можно всё что угодно, только надо учитывать его мощность под задачи и эл.характеристики...
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение Angel71 » 27 янв 2016, 13:32

а, т.е. набрать хоть сотню тех же em-257/258 это проблема? смешно. вопрос звучал примерно так "драйвер для 4х проводочков, мотор с шестью, пойдёт?". вопроса о мощности володько не подымал.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CNC

Сообщение robovan » 27 янв 2016, 14:33

Та дело а том, что я раньше не имею опыт управления шаговыми моторами.
Вот потому и спрашиваю. Вдруг кто такие движки испол зовал. Они раньше стояли в флоппи старых. 12в 70ом обмотки.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Angel71 » 27 янв 2016, 15:01

для сферического станка/принтера можно хоть на шаговиках из оптических приводов (ноутбучных в том числе).
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CNC

Сообщение RootAdmin » 27 янв 2016, 15:28

Делал на Ардуинке.
forum81/topic14976.html
Ну что, работает. Ровно настолько, насколько его ограничивает механика.
ИМХО GRBL - лучший выбор.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Arduino CNC

Сообщение Myp » 27 янв 2016, 15:45

Madf писал(а):угу, а потом изрядно тра-ся с: подбором шага, нестандартным креплением корпуса и вала :ROFL:
уже не говоря о том, что все движки (желательно) должны быть одинаковыми (на осях)

речь идёт именно об этом, насколько я вижу, хочется максимально дешево и из подножных материалов.

подбор шага дело 2 минут, сделал 1000 шагов, измерил штангенциркулем миллиметры, вписал правильную цифру в конфиг, перепроверил.
а уж вал с шпилькой крепить и того проще, измерил штангенциркулем диаметры вала/шпильки и взял муфту с нужными размерами, у китайцев они есть любые.

движки наоборот имеет смысл подбирать под каждую ось индивидуально.
благо скорость и ускорение настраивается индивидуально.
на ось Z обычно нафиг не нужен такой же мощный мотор как тот который будет таскать портал с двумя осями. можно сэкономить в цене.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение Dmitry__ » 27 янв 2016, 15:55

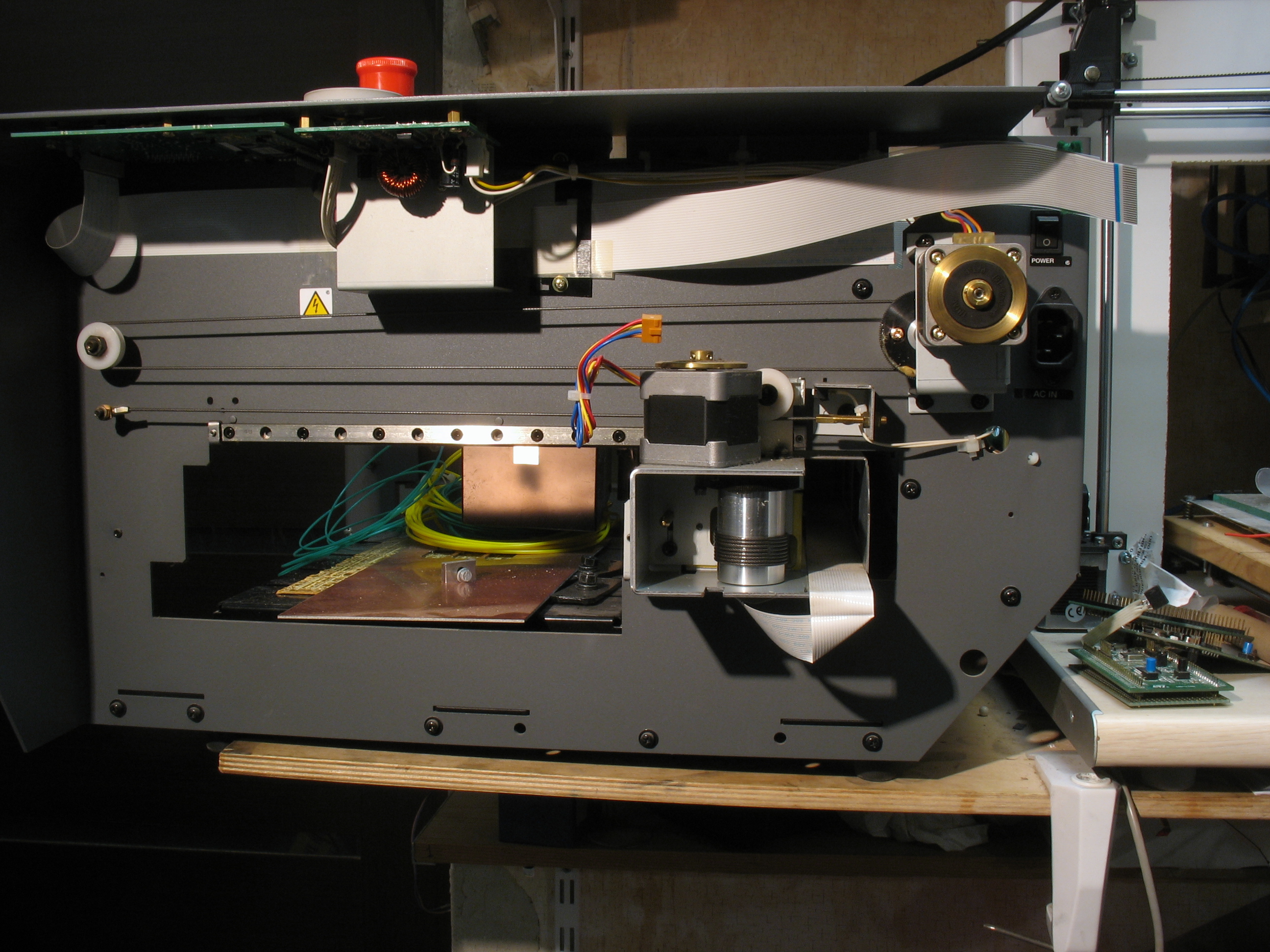

А я свой egx-300 за 6000 евро переделал :)

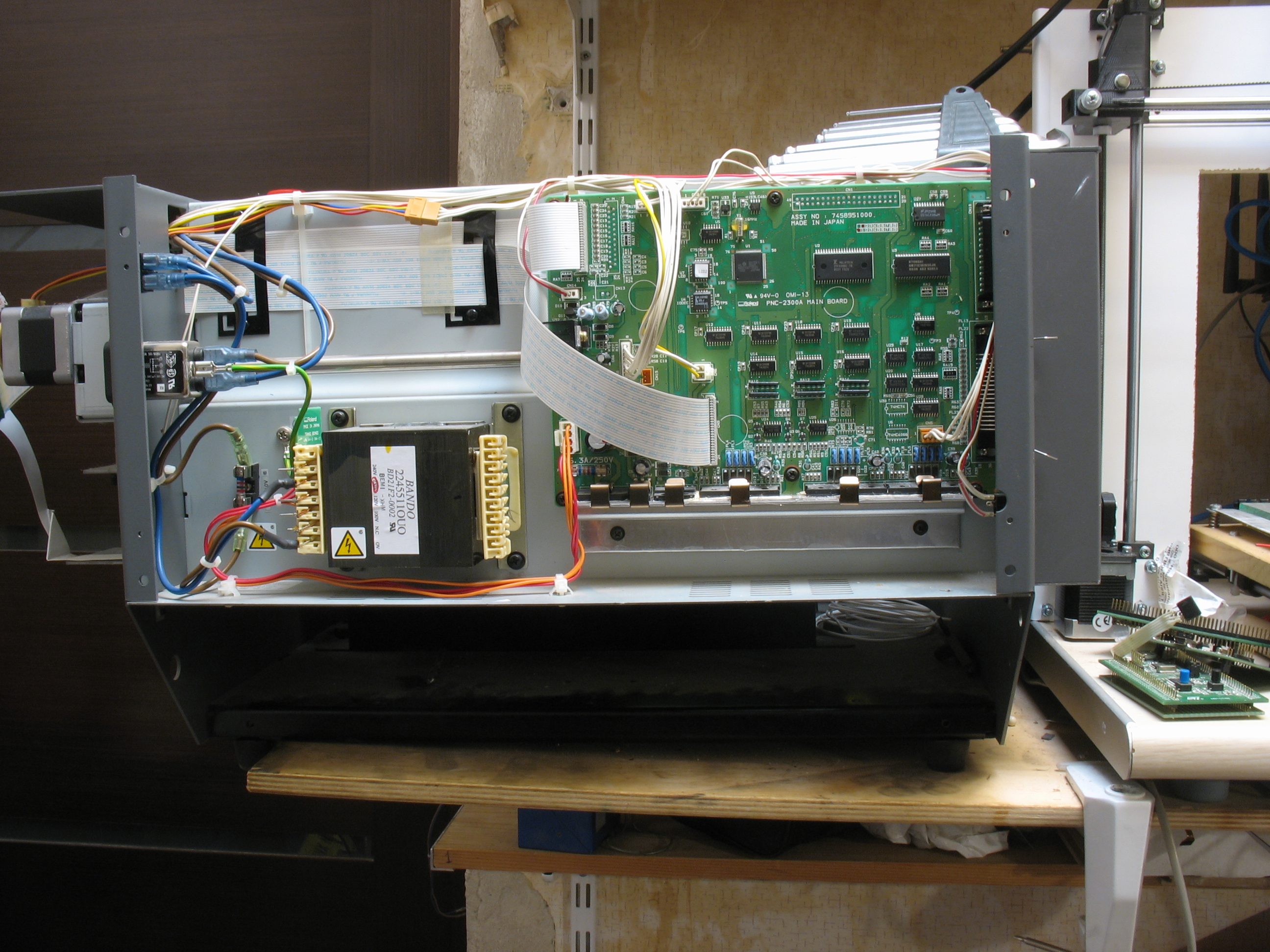

Было:

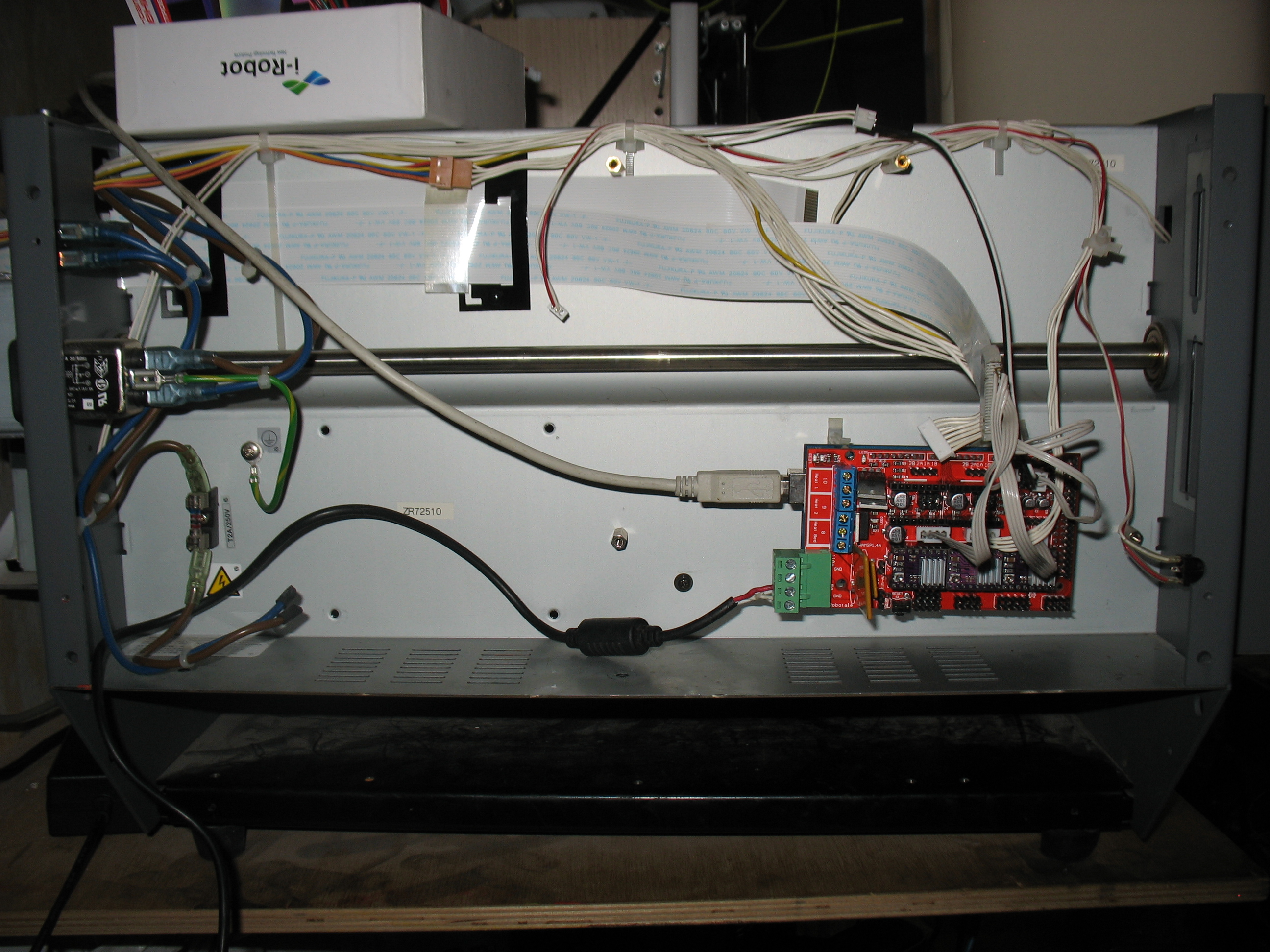

Стало:


Допилил и marlin и grbl. Кста, robovan, grbl просто так не идет на рампсе, т.к. там пины должны быть на одном порту, но есть форк grbl, его я и допиливал:
https://github.com/carlosgs/grblForCyclone

А это ценителям кинематики япошек, скоро, скоро я проверю это на 3д печати :)
Аватара пользователя
Dmitry__

Сообщения: 6048
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Пред.След.
