Нужен ли ШИМ? И что это вообще это такое - ШИМ?

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Нужен ли ШИМ? И что это вообще это такое - ШИМ?

Сообщение Victorovych » 01 окт 2009, 15:58

Указано куда врезать шунт в исходную схему.
Рекомендую обсуждение вопроса перечитать, картинки посмотреть,пойти ...поправить формулировку у себя на сайте
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Нужен ли ШИМ? И что это вообще это такое - ШИМ?

Сообщение Zeus » 01 окт 2009, 16:23

blindman писал(а):В протеусе на осциллографе есть кнопки "A+B" и "Invert". И если прицепить 2 канал к выводам резистора, можно посмотреть напряжение на нём. И неплохо бы мерять в режиме DC


ребят я вас что-то не пойму...
так как нарисовано будет - обычные прямоугольные импульсы на резисторе.

Добавлено спустя 5 минут 13 секунд:

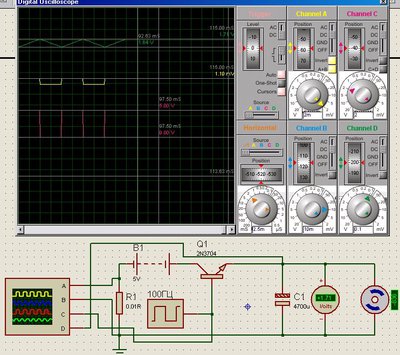

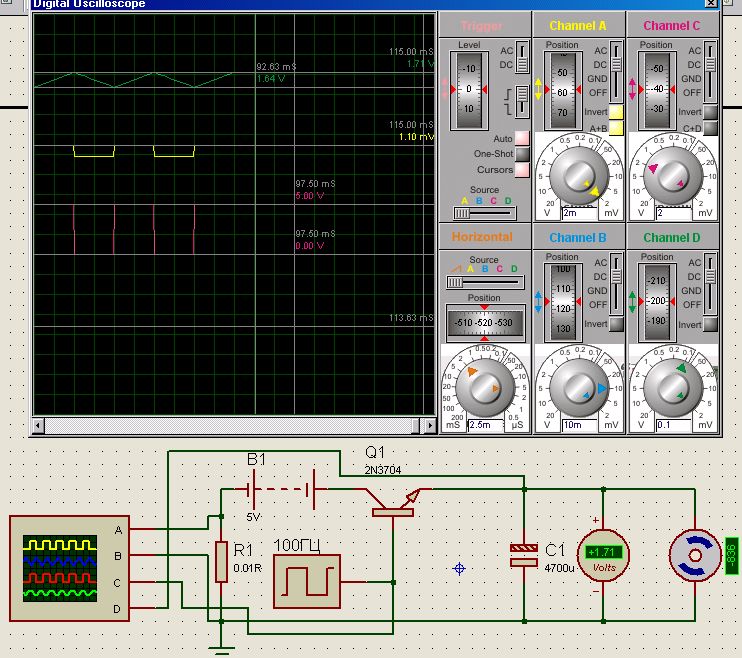

скриншот:
.jpg


я так понимаю импульсы тока будут I=U/R=1.1мВ/0,01Ом=0,11А

Подчеркиваю, что в данной схеме большик бросков тока не будет, по причине использования биполярных транзисторов. Т.е. если биполярный транзистор (до 10Вт) его включить на 5В и поставить на кондесатор, то ток через него будет примерно 2-0,05А (меньший ток для транзисторов малой мощности, больший ток для мощных транзисторов) в зависимости от типа. Но делов том что конденсатор не активная нагрузка, а реактивная - он тут-же заряжается и своим противоЭДС гасит ток зарядки.
Если спор о том, что он сгорит, то предлагаю спор прекратить.

Сгорит транзистор или нет зависит от:
1) частоты ШИМ;
2) сопротивления нагрузки;
3) емкости конденсатора.

Осцилограммы напряжения снятые на нагрузке существенно отличаются, при изменении хотя бы одного из параметров.
Припроектировании устройства в зависимости от сопротивления нагрузки подбираем емкость
конденсатора и частоту ШИМа.
А в работающем устройстве только изменяя частоту шима можно подогнать параметры под изменяющуюся нагрузку.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Нужен ли ШИМ? И что это вообще это такое - ШИМ?

Сообщение SERGEY_M » 01 окт 2009, 17:01

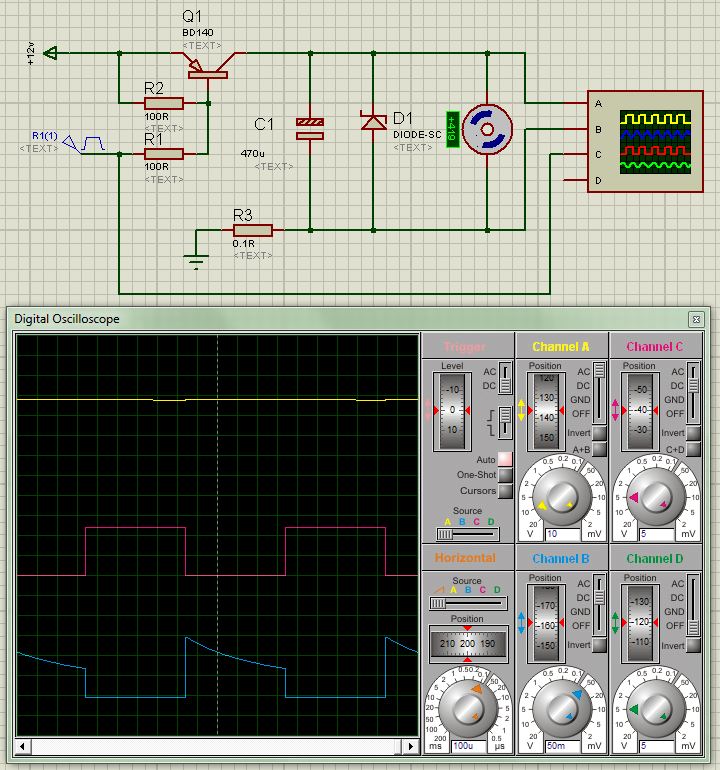

вот че у меня получилось
Вложения
C=470uF ток (пиковый) 1,5А

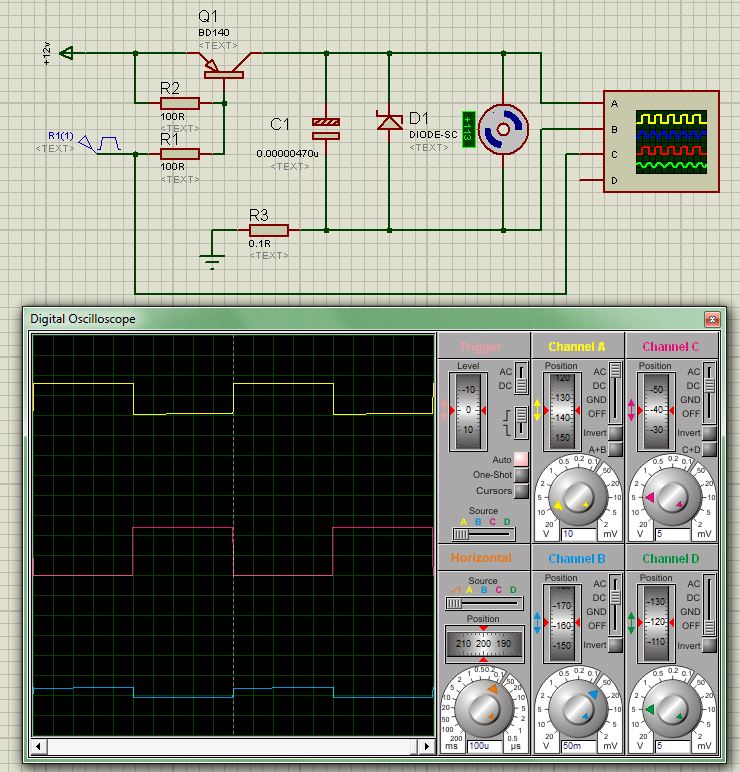

С=4,7pF практически нет... ток 0,25А
