Re: H-мост (H-bridge) и все о нем

Сообщение contr » 18 июн 2009, 10:41

на эскизе половинка стандартного моста. С чего ей гореть?
Последний раз редактировалось contr 18 июн 2009, 11:06, всего редактировалось 1 раз.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: H-мост (H-bridge) и все о нем

Сообщение SERGEY_M » 18 июн 2009, 11:02

да никто не мешает
задумка была сделать на транзисторах одной проводимости

Добавлено спустя 2 минуты 49 секунд:
а есть Р-канальные МОСФЕТы на 50...100А, 50...100В, с низким сопротивлением и сколько стоят?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 18 июн 2009, 12:27

contr писал(а):С чего ей гореть?

НЕ-ВМЕНЯЕМОСТЬ этА типА круто !

Трудно чтото ТУПЕЕ придумать, еще труднее ИМХО этой ТУПОСТИ не понимать.
и продолжать биться лысиной о паркет когда вам толкуют о неверности схемы !

contr писал(а):примерно так


НА форуме нашем есть клаССическая картинка - как управлять MOSFET ! ЗЫРЬТЕ !

Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение SERGEY_M » 18 июн 2009, 12:47

Нашел Р-МОСФЕТ IRF4905PBF
55В, 74А, 20мОм, стоит в ТО220 всего 1уё :)
а походу спарочку надыбал IRF7389PBF
Р+N МОСФЕТЫ, ток 5...7А, 30В, SO8, стоит 0,53уё :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 18 июн 2009, 12:52

Кто ищет тот ВСЕГДА найдет !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение SERGEY_M » 18 июн 2009, 12:57

всеравно с IRFZ44 по 0,3 уё в розницу не сравнить :D
и есть в любой зпбегаловке...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 18 июн 2009, 14:05

IRFZ44 по 0,3 уё в розницу ????????? Не видел что-то. Дайте АДРЕС чтоль. Китайцами перемеркированые более дешовые бывают.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение SERGEY_M » 18 июн 2009, 14:29

Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 18 июн 2009, 14:34

А счастье то в Харькове !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение SERGEY_M » 18 июн 2009, 14:42

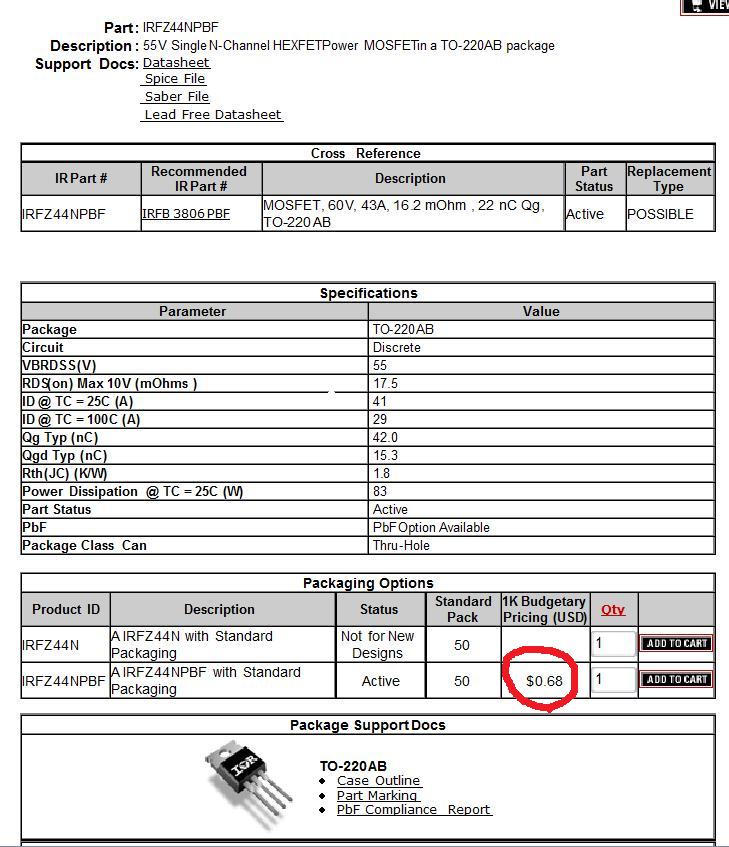

а вот инфа с сайта IR

а внизу цена указана :roll:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: H-мост (H-bridge) и все о нем

Сообщение contr » 18 июн 2009, 15:25

не соблаговолит ли уважаемый avr123 пояснить в чем ошибка? Вот так выглядит диагональ
желательно без излишних эмоций :)

вот полная картинка для большей наглядности
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 18 июн 2009, 16:17

SERGEY_M писал(а):а вот инфа с сайта IR

а внизу цена указана :roll:


Дешовые или подделка или склад освобождают. Подделки дешовые в Митино продают и не скрывают, разрешают слегка тестировать выбирать.

Добавлено спустя 2 минуты 10 секунд:
contr писал(а):не соблаговолит ли уважаемый avr123 пояснить в чем ошибка?


Объяснения в картинке выше синим цветом обозначены.

Вашу схему "соберите" в симуляторе ( микрокап 7 и 8 совсем не большого размера скачать ) и обвешайте вольтметрами и позырте, ну или в реале соберите если не влом еще раз головой по паркету шарахнуть с размаху.

У вас ИСТОКОВЫЙ ПОВТОРИТЕЛЬ !!! а вам нужен КЛЮЧЕВОЙ режим.

Добавлено спустя 17 минут 7 секунд:
contr писал(а):вот полная картинка для большей наглядности


На этой картинке наверху p-MOSFET

ТОЛКОВАНИЕ написано прямо на ПЕРВОЙ страничке ЭТОГО ЖЕ топика про Н-мост ! Неужели трудно почитать ???????

КАРТИНКИ там нарисованы ДЛЯ ВАС !!! Чтоб знания появилсь наконец.

viewtopic.php?f=11&t=1963

Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение contr » 18 июн 2009, 18:46

так в чем проблема? Если не хотите комплиментарные пары пользовать, то на гэйтовый 1к резистор можно и чуть поболя подать. На то там стабилитрон и нарисован. Все проще, чем бустрепные драйверы из рассыпухи собирать.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 18 июн 2009, 19:07

Ага. Я не я и схема не моя. Соскочил типа ...

Есчтетсвенно что МОЖНО включить правильно и даже нужно.

Но обсуждается то вами нарисованая не рабочая схема.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение contr » 18 июн 2009, 19:36

Согласен, не ахти как аккуратно эскизик набросал :( Но идея то была в отказе от дорогих драйверов и прямом управлении от МК, т.е. упрощении, а не типовом решении типовой задачи.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1
