Автоматический привод для рулонной шторы

Умный дом ( Smart Home ) своими руками.

Автоматический привод для рулонной шторы

Сообщение Scorpio » 07 мар 2016, 08:01

Есть такое приспособление, для простой автоматизации обычной рулонной шторы. Выглядит громоздко и цена неадекватная. Хочу сделать наподобие, но ес-но лучше и почти даром. Система простая- колесико с дырочками, в которое заправляется цепочка, которую обычно тянешь руками, насаживается на мотор с редуктором, а дальше все понятно. Но, хочется оставить также и режим ручного подъема. Т.е. это самое колесико должно свободно прокручиваться, когда устройство не активно. Просится какая-то система сцепления. Например, подтягивать электромагнитом передаточную шестеренку. Но лучше бы, чтобы моторчик, при начале вращения, входил в зацепление с колесиком без помощи электромагнита. Только не соображу, как бы это сделать.
Аватара пользователя
Scorpio

Сообщения: 1634
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 07 мар 2016, 09:57

О йо, прямо мозговой штурм с утра по раньше. Что-то все резко кинулись с солнцем бороться :)
А если не продевать в отверстие, а вставлять сбоку. Выполнить в виде плоской кнопки на стене. Чтобы срабатывало(начинало вращаться) при нажатии(в другую сторону нажатие+удержание)
Примерно так:

Добавлено спустя 1 час 8 минут 7 секунд:
А сцепление центробежное можно поставить (forum16/topic16262-15.html#p349558)
Вложения
Аватара пользователя
ilalexey

Сообщения: 1949
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 07 мар 2016, 18:51

В виде плоской кнопки врядли получится, т.к. у рулонной шторы цепочка получается в плоскости перпендикулярной стене. Для центробежного сцепления нужна вроде приличная скорость вращения? Никаких кнопок я не предполагал. Управляеться будет от умного дома в заданное время или голосовыми командами. А, при желании - руками
Аватара пользователя
Scorpio

Сообщения: 1634
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 07 мар 2016, 19:25

Ок. Тогда так:
На валу цилиндр с косыми бороздами(два направления).
На этот цилиндр одет скользящий патрубок с зацепами в сторону борозд.
Чтобы всё это работало по типу древней механической отвёртки.
На цилиндре малая шестерня, которая при движении вала сдвигается в зацепление с большой.
При простое движка шестерни размыкаются(возвратная пружина патрубка с малой шестерней)
Ещё нужно лёгкое притормаживание патрубка.

Добавлено спустя 5 минут 38 секунд:
Scorpio писал(а):Никаких кнопок я не предполагал. Управляеться будет от умного дома в заданное время или голосовыми командами. А, при желании - руками

Одно другому не мешает. Сама катушка и есть кнопка. С такими шторами только подход к намотке изменить.
Аватара пользователя
ilalexey

Сообщения: 1949
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 07 мар 2016, 19:28

ilalexey писал(а):На цилиндре малая шестерня, которая при движении вала сдвигается в зацепление с большой.

Не очень понял за счет чего она сдвигается. "Нам бы схемку иль чертеж..."
Проблема еще в том, что вал должен вращаться в обоих направлениях (открытие/закрытие шторы).
Последний раз редактировалось Scorpio 07 мар 2016, 19:32, всего редактировалось 1 раз.
Аватара пользователя
Scorpio

Сообщения: 1634
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 07 мар 2016, 19:43

За счёт "На валу цилиндр с косыми бороздами(два направления)."

Добавлено спустя 10 минут 49 секунд:

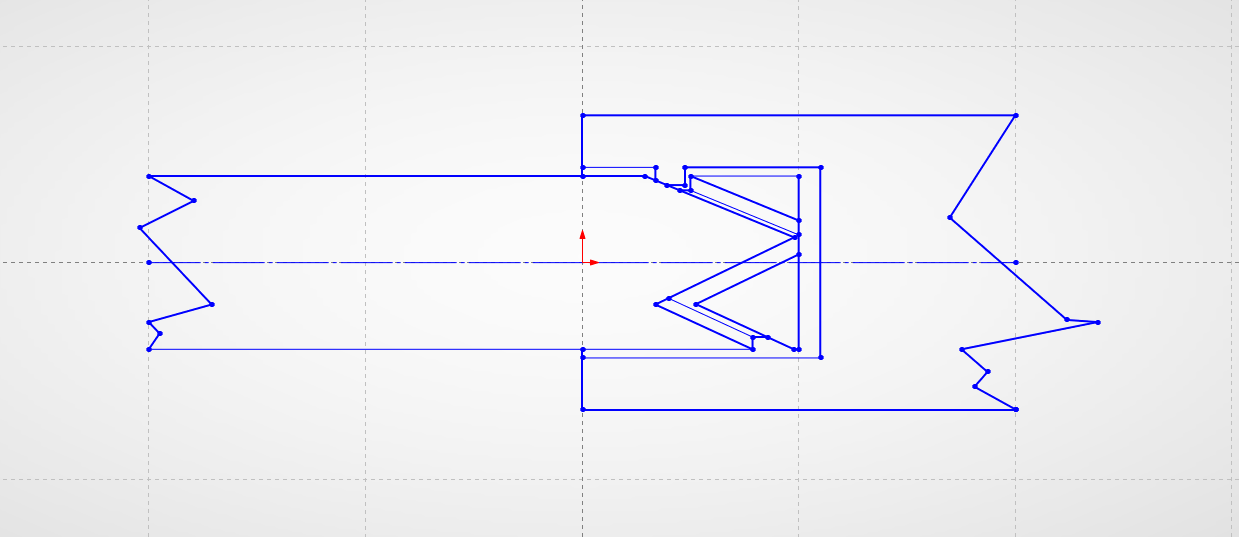

Накалякал, как смог(на быструю руку)

Добавлено спустя 1 минуту 22 секунды:
Scorpio писал(а):
ilalexey писал(а):Проблема еще в том, что вал должен вращаться в обоих направлениях (открытие/закрытие шторы).

Для этого борозды имеют два направления
Вложения
Аватара пользователя
ilalexey

Сообщения: 1949
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 07 мар 2016, 19:44

Ну да. Что-то вырисовывается. Спасибо.
Аватара пользователя
Scorpio

Сообщения: 1634
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 07 мар 2016, 19:50

С центробежной фигнёй было бы круче. Смотря какая пружина, какой вес и какой диаметр маховика с шестерёнками - может и не нужно больших оборотов.
Аватара пользователя
ilalexey

Сообщения: 1949
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 07 мар 2016, 19:52

Технологически получается проще придвинуть передаточную шестеренку маленькой сервой.
Аватара пользователя
Scorpio

Сообщения: 1634
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 07 мар 2016, 20:44

Выходит что так. Нужно ещё учесть проблему попадания зуб на зуб.

Добавлено спустя 23 минуты 25 секунд:

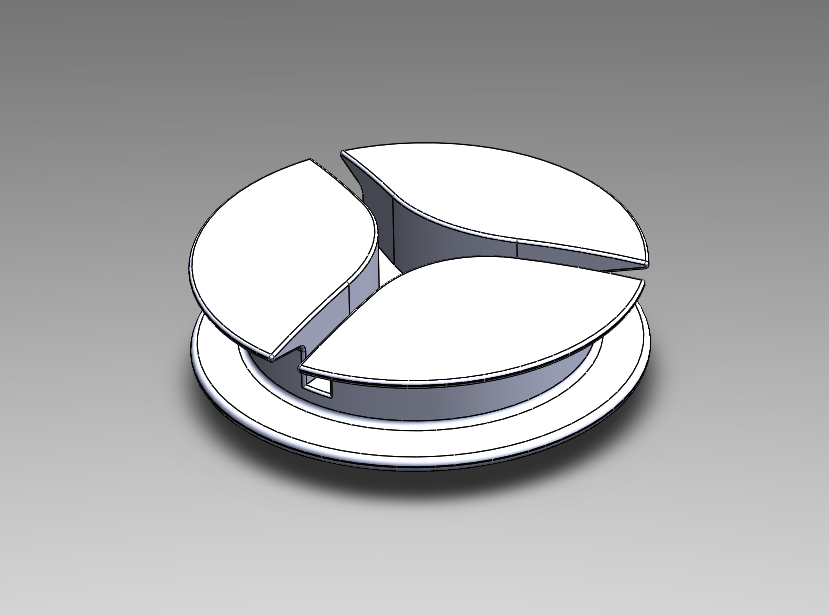

Таким маховиком можно шестерню вдвигать
Вложения
Аватара пользователя
ilalexey

Сообщения: 1949
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 07 мар 2016, 21:03

Моторчик для шторы будет уже со встроенным редуктором. около 50 об/мин на выходе. Да и громоздко больно с маховиками.
Аватара пользователя
Scorpio

Сообщения: 1634
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение Zusul86 » 07 мар 2016, 21:25

Смастерить реверсивную обгонную муфту. На вал редуктора многогранник, на него шарики/ролики в сепараторе трущемся о неподвижную часть, затем обод с вашей приводной катушкой.
Zusul86

Сообщения: 757
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Автоматический привод для рулонной шторы

Сообщение Пяткин » 07 мар 2016, 21:36

А если шаговый двигатель с прямым соединением вала со шторой?
Я именно такой вариант себе рассматриваю, уже напечатал детальки, но смонтировать все никак не получается
Пяткин

Сообщения: 163
Зарегистрирован: 27 ноя 2013, 15:09

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 08 мар 2016, 00:21

У меня окна от стены до стены. С торцов практически нет места для установки чего-либо. Потом шаговик без редуктора штору не потянет. А с редуктором его рукой опять-же не прокрутишь.
Аватара пользователя
Scorpio

Сообщения: 1634
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 08 мар 2016, 00:43

Шнурки таких штор вообще нагружать не стоит. Шарики со временем очень даже сыплются. Лучше не применять зубчатое зацепление, а что-то типа резинового колеса. ..и всё это засунуть в виселку на шнурке. ..а когда нужно вручную использовать, виселку переворачивать вверх ногами.
Аватара пользователя
ilalexey

Сообщения: 1949
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
