Автоматический привод для рулонной шторы

Умный дом ( Smart Home ) своими руками.

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 08 мар 2016, 16:28

Zusul86 писал(а):стоит как готовое устройство что ТС хочет заменить

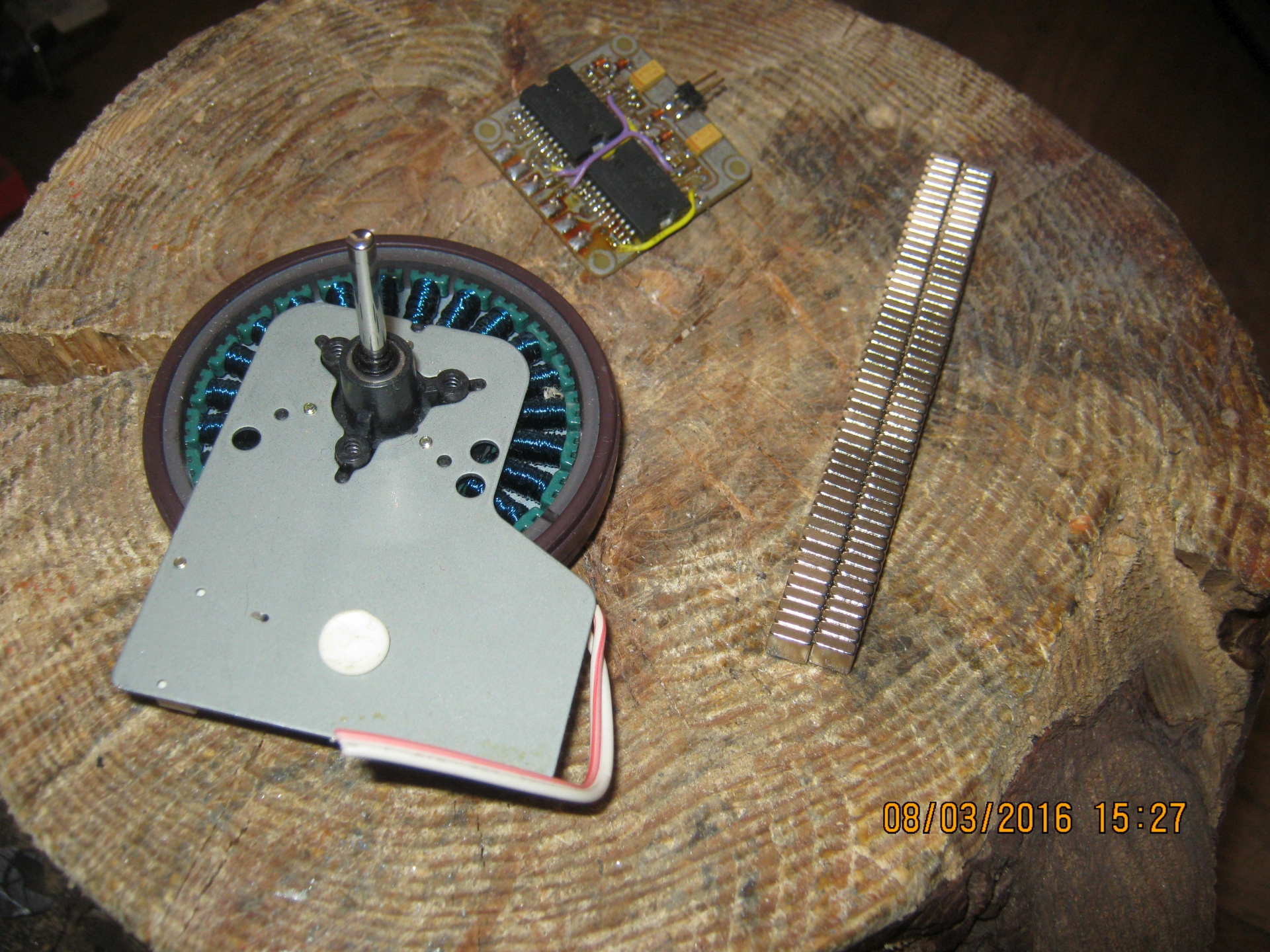

Нет ничего невозможного. Можно почти даром сделать:
Вложения
Аватара пользователя
ilalexey

Сообщения: 3095
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 08 мар 2016, 20:04

Пень свежий, судя по дате :)
Что за мотор, и что это за непонятная линейка справа?
Аватара пользователя
Scorpio

Сообщения: 2514
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 08 мар 2016, 20:13

Пень пятилетней давности спила. Линейка - магниты. Мотор от кассетного видеомагнитофона(чёткий донор). С платой, так понимаю, вопросов нету.
Аватара пользователя
ilalexey

Сообщения: 3095
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Пяткин » 08 мар 2016, 20:15

Потом шаговик без редуктора штору не потянет. А с редуктором его рукой опять-же не прокрутишь.

Шаговый двигатель 17HS8401, у него крутящий момент 5.2 кг/см
Пяткин

Сообщения: 163
Зарегистрирован: 27 ноя 2013, 15:09

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 08 мар 2016, 20:17

Пяткин писал(а):Шаговый двигатель 17HS8401..

Шаговик трудней будет за шнурок штор проворачивать
Аватара пользователя
ilalexey

Сообщения: 3095
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Пяткин » 08 мар 2016, 20:37

А зачем его проворачивать? Приспособить пульт от телевизора.
Еще лучше поднимать и опускать автоматически по будильнику
У меня рольставни автоматически, уже 3-й год поднимаются и опускаются. С учетом времени заката и рассвета.
Так я за все это время пультом ни разу не воспользовался
Пяткин

Сообщения: 163
Зарегистрирован: 27 ноя 2013, 15:09

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 08 мар 2016, 20:42

Прочти ТЗ внимательно. Ручной режим приветствуется.
Аватара пользователя
ilalexey

Сообщения: 3095
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Пяткин » 08 мар 2016, 21:12

ilalexey писал(а):Прочти ТЗ внимательно. Ручной режим приветствуется.

Тогда не понятно , для чего моторчик?
Пяткин

Сообщения: 163
Зарегистрирован: 27 ноя 2013, 15:09

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 08 мар 2016, 21:21

у такого движка эффект залипания меньше, чем у шаговика.
Аватара пользователя
ilalexey

Сообщения: 3095
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 09 мар 2016, 00:13

С ручным режимом я уже решил. Ведущее колесико в элегантном корпусе будет висеть на цепочке, и легко одеваться/сниматься на ведущий вал, выступающий из другой элегантной коробочки, прикрученной к стене. Т.о. права предпочитающих ручной режим не будут ущемлены.
Аватара пользователя
Scorpio

Сообщения: 2514
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 09 мар 2016, 00:18

Scorpio писал(а):Ведущее колесико ... одеваться/сниматься на ведущий вал

он путал след(с)
Аватара пользователя
ilalexey

Сообщения: 3095
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 09 мар 2016, 00:19

:roll: Кто как определяет конечные положения?
Аватара пользователя
Scorpio

Сообщения: 2514
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 09 мар 2016, 00:31

В данном случае ты хозяин-барин.
Аватара пользователя
ilalexey

Сообщения: 3095
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Автоматический привод для рулонной шторы

Сообщение Scorpio » 09 мар 2016, 00:47

Я то хозяин, но для того и форум, чтобы опытом делиться и велосипеды не изобретать.
Внешние датчики отпадают, т.к. не хочу никуда тянуть провода. только питание для приводной коробочки, или вообще на батарейках. По потребляемому току, с отстройкой от пускового тока по времени, я уже говорил. При этом, при питании от батареек, рабочий ток будет расти по мере посадки батареи. В общем надо экспериментировать. Можно еще в ведущем колесе дырочек насверлить и оптический датчик поставить. Колесо застряло - значит штора дошла до крайнего положения. Ну или на цепочку что-нибудь вешать.
Последний раз редактировалось Scorpio 09 мар 2016, 00:55, всего редактировалось 1 раз.
Аватара пользователя
Scorpio

Сообщения: 2514
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Автоматический привод для рулонной шторы

Сообщение ilalexey » 09 мар 2016, 00:52

Не, мысль понятна, лаконична и резонна. Я просто пошутил(в том месте где "путал след").
Аватара пользователя
ilalexey

Сообщения: 3095
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
