помогите с видами ел. двигателей

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: помогите с видами ел. двигателей

Сообщение Aseris » 02 мар 2016, 15:21

Использовать червячную передачу.
Аватара пользователя
Aseris

Сообщения: 955
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: помогите с видами ел. двигателей

Сообщение Mr.Crow » 02 мар 2016, 15:28

ilalexey писал(а):Ты дуину собрался покупать - ей и управляй всем.

вот то то что мне нужно, такое для ардуиеки сойдёт? http://ru.aliexpress.com/item/3V-12V-DC-Mirco-solenoid-electromagnet-push-and-pull-dc-Miniture-electromagnet/32231866870.html?spm=2114.03010208.3.241.Zt3bWc&ws_ab_test=searchweb201556_6,searchweb201644_4_505_506_503_504_10020_502_10001_10002_10017_10005_10006_10021_10003_10004_10022_401_10007_10018_10019,searchweb201560_9,searchweb1451318400_-1,searchweb1451318411_-1&btsid=5f022a73-6065-42dd-97e4-3ced49267a6a


ну значит для моего проекта нужен соленойд, мотор для поднимания жалюзи,ардуинка, а драйвер двигателей нужен? а так же с программированием пока что беда, я в этом полный ноль, но зато будет стимул учить понемногу, что ещё нужно кроме двух кнопок для ручного управления и всего что я сказал выше?
Mr.Crow

Сообщения: 49
Зарегистрирован: 26 янв 2016, 17:11
Откуда: Литва
прог. языки: с++
ФИО: Darius Varno

Re: помогите с видами ел. двигателей

Сообщение ilalexey » 02 мар 2016, 15:50

Mr.Crow писал(а):для ардуиеки сойдёт?

Понятия не имею. Твоих жалюзей до сих пор не видел. Даже теоретически трудно что сказать.
4мм пробега - может и хватит
50гр - может и хватит
у магнита должно хватить сил вытянуть засов из под груза.
У вас в Литву с Али пару часов посылки идут? или барахолок в городе нет? :)
При особой смекалке из релюх можно сварганить.
Это не тот компонент, который в одном экземпляре стоит внимания(хоть выдрать из чего нибудь, хоть сделать можно)

Добавлено спустя 2 минуты 58 секунд:
Mr.Crow писал(а):а так же с программированием пока что беда, я в этом полный ноль

..а чтож ты дезу распространяешь("прог. языки: с++") :)

Добавлено спустя 4 минуты 57 секунд:
Mr.Crow писал(а):а драйвер двигателей нужен?

В твоём устройстве нужно вкл./выкл./и_может_быть,_направление.
..не, кузнец не нужен(с)
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: помогите с видами ел. двигателей

Сообщение Mr.Crow » 02 мар 2016, 18:10

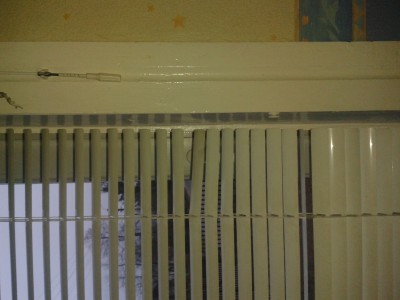

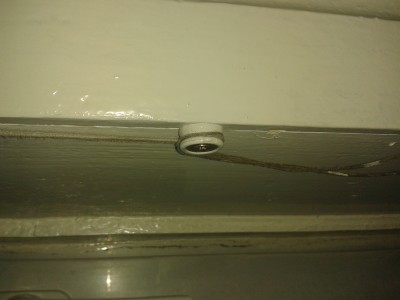

вот фото, ну у нас барахолок не оч есть возможно в столице литвы и есть, но я не вкурсе, с++ я учил, но узнал что то - что я учил, для роботики не подойдёт)
Mr.Crow

Сообщения: 49
Зарегистрирован: 26 янв 2016, 17:11
Откуда: Литва
прог. языки: с++
ФИО: Darius Varno

Re: помогите с видами ел. двигателей

Сообщение ilalexey » 02 мар 2016, 18:31

Боюсь, придётся дорабатывать конструкцию, но за то соленоиды не потребуются.
У таких ж. вроде бывают замки на шнурке. Лучше пусть движок туда и сюда принудительно ёрзает трисы.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: помогите с видами ел. двигателей

Сообщение Mr.Crow » 02 мар 2016, 19:16

ilalexey писал(а):Боюсь, придётся дорабатывать конструкцию

как имено дорабатывать?
У таких ж. вроде бывают замки на шнурке

какие замки? я никаких замков не вижу?

Добавлено спустя 4 минуты 1 секунду:
ilalexey писал(а):У таких ж. вроде бывают замки на шнурке


замков в моих вроде нет, там прост тянешь руками за верёвку вниз а не перекручиваешь её, то есть для того чтоб поднять жалюзи с мотором нужно не перекрутить верёвку через шестерню, а накрутить как лебёдку
Mr.Crow

Сообщения: 49
Зарегистрирован: 26 янв 2016, 17:11
Откуда: Литва
прог. языки: с++
ФИО: Darius Varno

Re: помогите с видами ел. двигателей

Сообщение ilalexey » 02 мар 2016, 19:21

Mr.Crow писал(а):какие замки? я никаких замков не вижу?

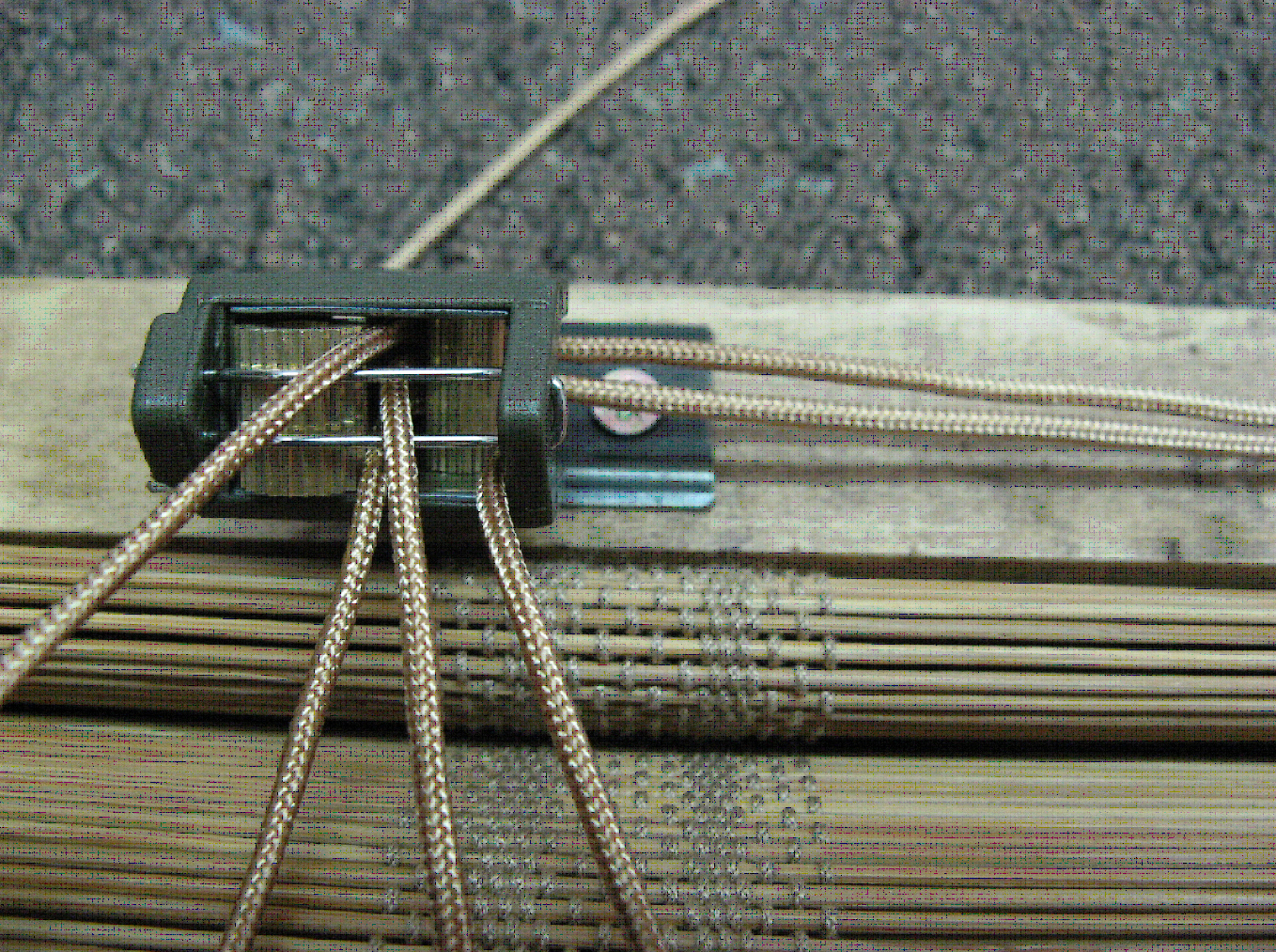

Типа таких. Срабатывают при определённом наклоне шнурка
Вложения
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: помогите с видами ел. двигателей

Сообщение Mr.Crow » 02 мар 2016, 19:37

ilalexey писал(а):
Mr.Crow писал(а):какие замки? я никаких замков не вижу?

Типа таких. Срабатывают при определённом наклоне шнурка

замков точно нет вот видеоhxUMWFQKhuU
Mr.Crow

Сообщения: 49
Зарегистрирован: 26 янв 2016, 17:11
Откуда: Литва
прог. языки: с++
ФИО: Darius Varno

Re: помогите с видами ел. двигателей

Сообщение ilalexey » 02 мар 2016, 20:04

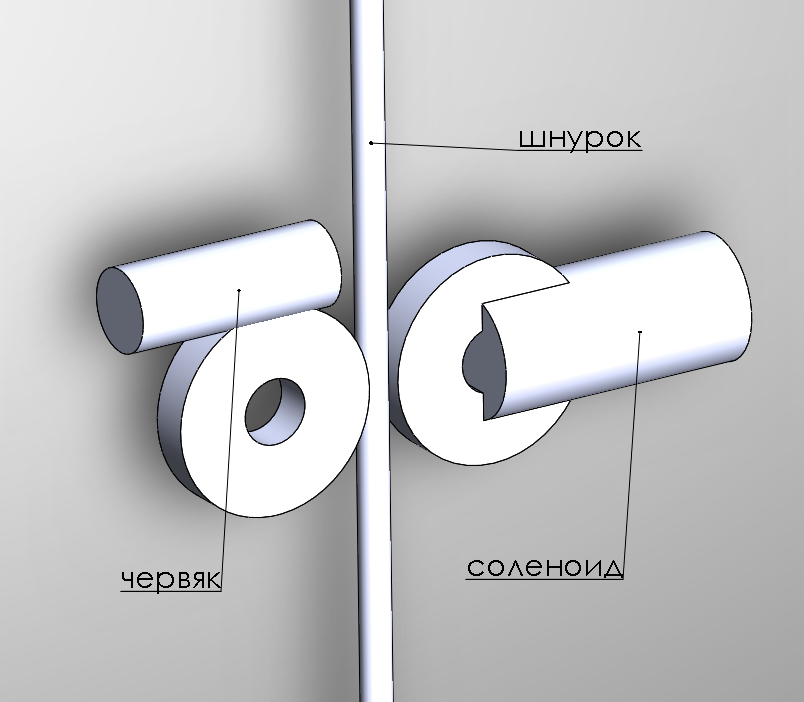

Вот тебе решение.
Чуть смекалки, дружок, смелей, это не страшно :)
Вложения
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: помогите с видами ел. двигателей

Сообщение Mr.Crow » 02 мар 2016, 20:11

ilalexey писал(а):Вот тебе решение.
Чуть смекалки, дружок, смелей, это не страшно :)

насколько я понял я скорее всего не правильно понял эту идею :pardon:
Mr.Crow

Сообщения: 49
Зарегистрирован: 26 янв 2016, 17:11
Откуда: Литва
прог. языки: с++
ФИО: Darius Varno

Re: помогите с видами ел. двигателей

Сообщение ilalexey » 02 мар 2016, 20:26

Наверно да.
Я не нарисовал ещё колец, удерживающих шнурок(направляющих).
Блок червячной передачи неподвижен(закреплён жёстко). Её вал(на скетче рисунок упрощён) наматывает верёвку если соленоид прижат к валую, т.е. в обычном состоянии, без подачи питания на магнит.
Когда нужно опустить трисы, соленоид активен на пару секунд.
Занавес :)
пс: у нас в школе, в классах где были шторы с редуктором, шнурок был намотан на вал в несколько витков(но там система другая)

Добавлено спустя 5 минут 29 секунд:

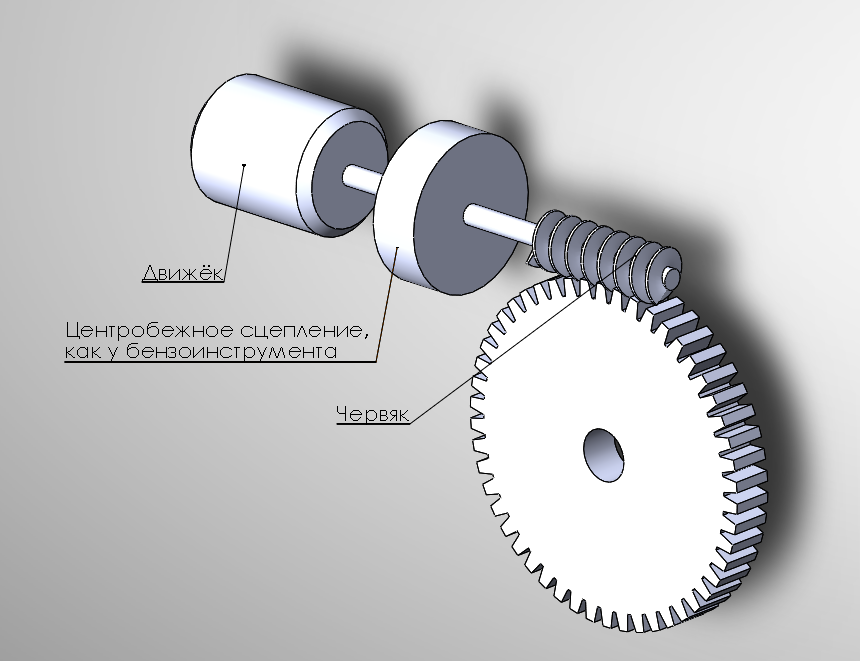

..а мне ещё и такая мысль пришла..
..не обращай внимания - это я сам с собой :)
Вложения
centrifugal clutch.png
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: помогите с видами ел. двигателей

Сообщение Mr.Crow » 02 мар 2016, 20:44

ilalexey писал(а):Наверно да.
Я не нарисовал ещё колец, удерживающих шнурок(направляющих).
Блок червячной передачи неподвижен(закреплён жёстко). Её вал(на скетче рисунок упрощён) наматывает верёвку если соленоид прижат к валую, т.е. в обычном состоянии, без подачи питания на магнит.
Когда нужно опустить трисы, соленоид активен на пару секунд.
Занавес :)
пс: у нас в школе, в классах где были шторы с редуктором, шнурок был намотан на вал в несколько витков(но там система другая)

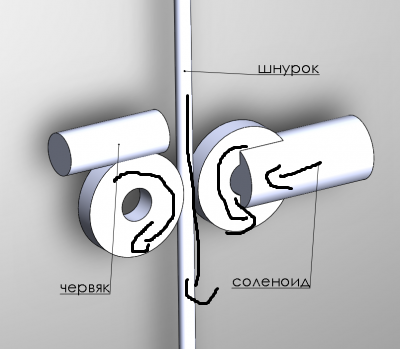

типо так?



Добавлено спустя 13 минут 5 секунд:
ilalexey писал(а):Наверно да.

всё таки я почти всё правильно понял
пс: у нас в школе, в классах где были шторы с редуктором, шнурок был намотан на вал в несколько витков(но там система другая)

я щя в школе учушь, в классе ничего оссобнно, но учитель физики просто супер мягко говоря, часто приводит жизненые примеры и т.д., а раньше такая мымра была, кричала на весь класс жутким голосом и конспект писать заставляла регулярно, короче говоря только из за неё не хотелось учить физику, и объясняла не оч. по сравнению с новым, с ним ты ждёшь каждого урока с нетерпением :Yahoo!: :Yahoo!:
Последний раз редактировалось Mr.Crow 02 мар 2016, 20:47, всего редактировалось 1 раз.
Mr.Crow

Сообщения: 49
Зарегистрирован: 26 янв 2016, 17:11
Откуда: Литва
прог. языки: с++
ФИО: Darius Varno

Re: помогите с видами ел. двигателей

Сообщение ilalexey » 02 мар 2016, 20:47

Mr.Crow писал(а):типо так?

Типа да
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: помогите с видами ел. двигателей

Сообщение Mr.Crow » 02 мар 2016, 20:49

ilalexey писал(а):
Mr.Crow писал(а):типо так?

Типа да

ну тогда понятно)) спс за идею :good: :good: :good:

Добавлено спустя 59 секунд:
ilalexey писал(а):
Mr.Crow писал(а):типо так?

Типа да

но выходит что соленойд будет пол дня включен, это нормально?
Mr.Crow

Сообщения: 49
Зарегистрирован: 26 янв 2016, 17:11
Откуда: Литва
прог. языки: с++
ФИО: Darius Varno

Re: помогите с видами ел. двигателей

Сообщение ilalexey » 02 мар 2016, 21:03

Не за что.
На такой штуке можно было бы замутить агрегат.
Маленький и от 12в работает нормально(нужно 24 помоему). Для управления копеечного ULN достаточно.

Добавлено спустя 5 минут 17 секунд:
Mr.Crow писал(а):а раньше такая мымра была, кричала на весь класс жутким голосом

Значит с пищеварением не всё в порядке. Беречь таких нужно и лелеять :)

Добавлено спустя 4 минуты 33 секунды:
Mr.Crow писал(а):но выходит что соленойд будет пол дня включен, это нормально?

Я выше вроде написал, что в обычном состоянии соленоид без питания(нить на удержании пружиной соленоида). Он включается только тогда, когда нужно отпустить шнурок.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
