Проект: много прутковая FDM голова.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Проект: много прутковая FDM голова.

Сообщение Dmitry__ » 05 июн 2018, 22:17

cheblin писал(а):так что недостатки мыши нивелируются.


Еще раз, м-е-д-л-е-н-н-о:
Dmitry__ писал(а):Ты просто упри мышку в препятствие. Подвигай туда, обратно до упора. Посмотри как гуляет точность.


Уход от начальной точки на миллиметры - легко.
Аватара пользователя
Dmitry__

Сообщения: 7393
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Проект: много прутковая FDM голова.

Сообщение cheblin » 05 июн 2018, 22:25

например вот так?
очевидно не все мышки одинаково полезны. хотя и стоимость растет с точностью. logitech g900 $100
Уход от начальной точки на миллиметры - легко.

на каком расстоянии? метр? 10м?

можно все смотреть

в итоге. на чем обратную связь делать?
Последний раз редактировалось cheblin 05 июн 2018, 22:41, всего редактировалось 1 раз.
BlackBox: генератор исходных кодов (C,C#, JAVA) обработки высоко-оптимизированного, бинарного протокола обмена, по спецификации.
Аватара пользователя
cheblin

Сообщения: 46
Зарегистрирован: 12 янв 2018, 15:02
Откуда: Пекин, Китай
Skype: china_it_support
прог. языки: SCALA, JAVA, C, C#, DART...
ФИО: Чикирев Сергей

Re: Проект: много прутковая FDM голова.

Сообщение Dmitry__ » 05 июн 2018, 22:40

cheblin писал(а):например вот так?

Дааааааа, крутая точность. А главное - чистота эксперимента с прутком :) Чего сказать-то хотел?
cheblin писал(а):на каком расстоянии? метр? 10м?

Тебе трудно на столе устроить тест точности мышки? Как ты вообще можешь рассуждать о высоком-то с такой логикой?
Аватара пользователя
Dmitry__

Сообщения: 7393
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Проект: много прутковая FDM голова.

Сообщение cheblin » 05 июн 2018, 22:42

в итоге. на чем обратную связь делать-то?
BlackBox: генератор исходных кодов (C,C#, JAVA) обработки высоко-оптимизированного, бинарного протокола обмена, по спецификации.
Аватара пользователя
cheblin

Сообщения: 46
Зарегистрирован: 12 янв 2018, 15:02
Откуда: Пекин, Китай
Skype: china_it_support
прог. языки: SCALA, JAVA, C, C#, DART...
ФИО: Чикирев Сергей

Re: Проект: много прутковая FDM голова.

Сообщение Dmitry__ » 05 июн 2018, 22:51

Энкодер катать по прутку, обрезиненный и с прижимом, не очевидно? :)

Добавлено спустя 7 минут 10 секунд:
Дарю идею, делал для своего 3д принтера датчик, но потом забил, т.к. не хватает меня на саму печать (самое главное, зачем нужен принтер :)).

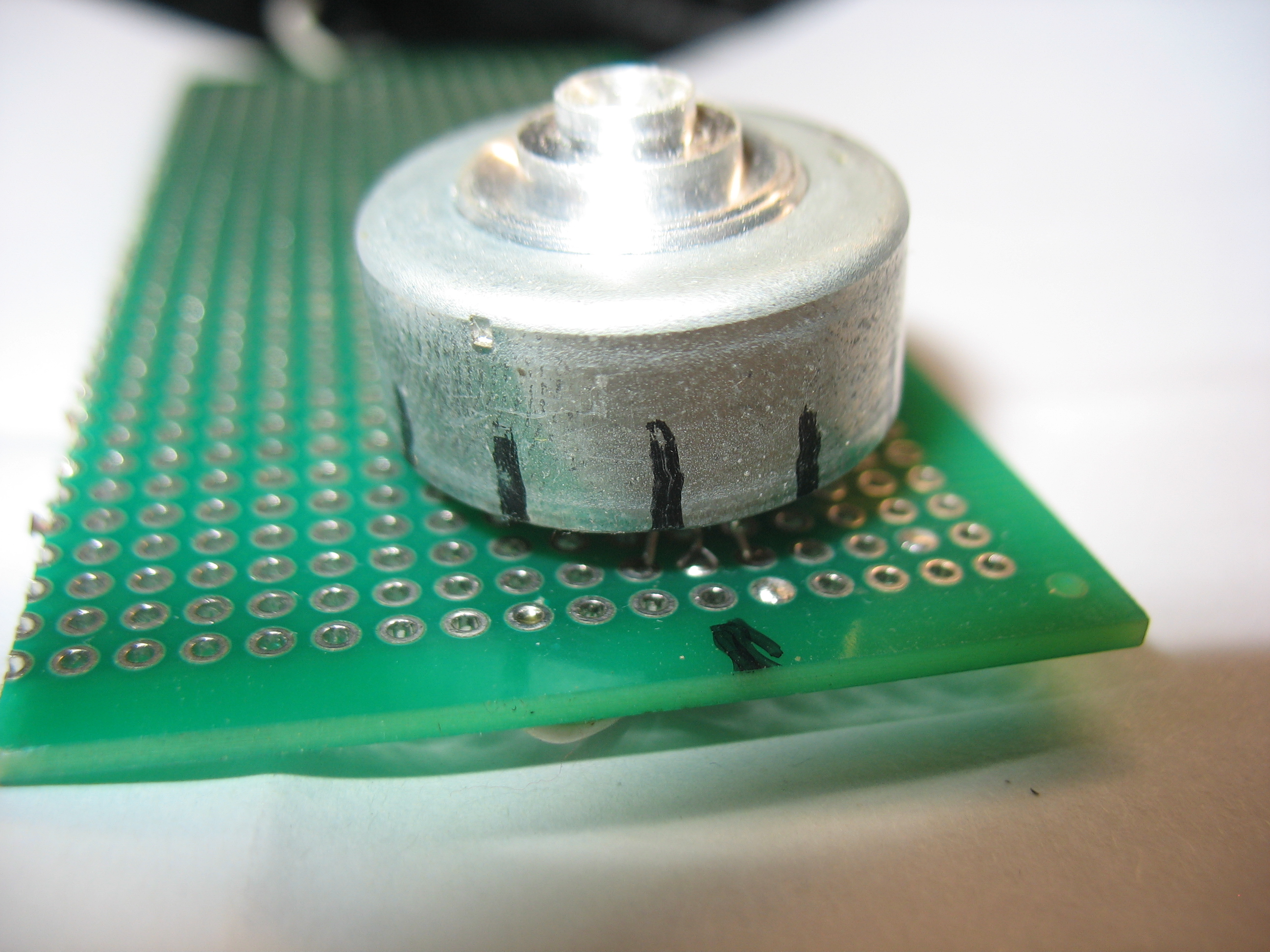

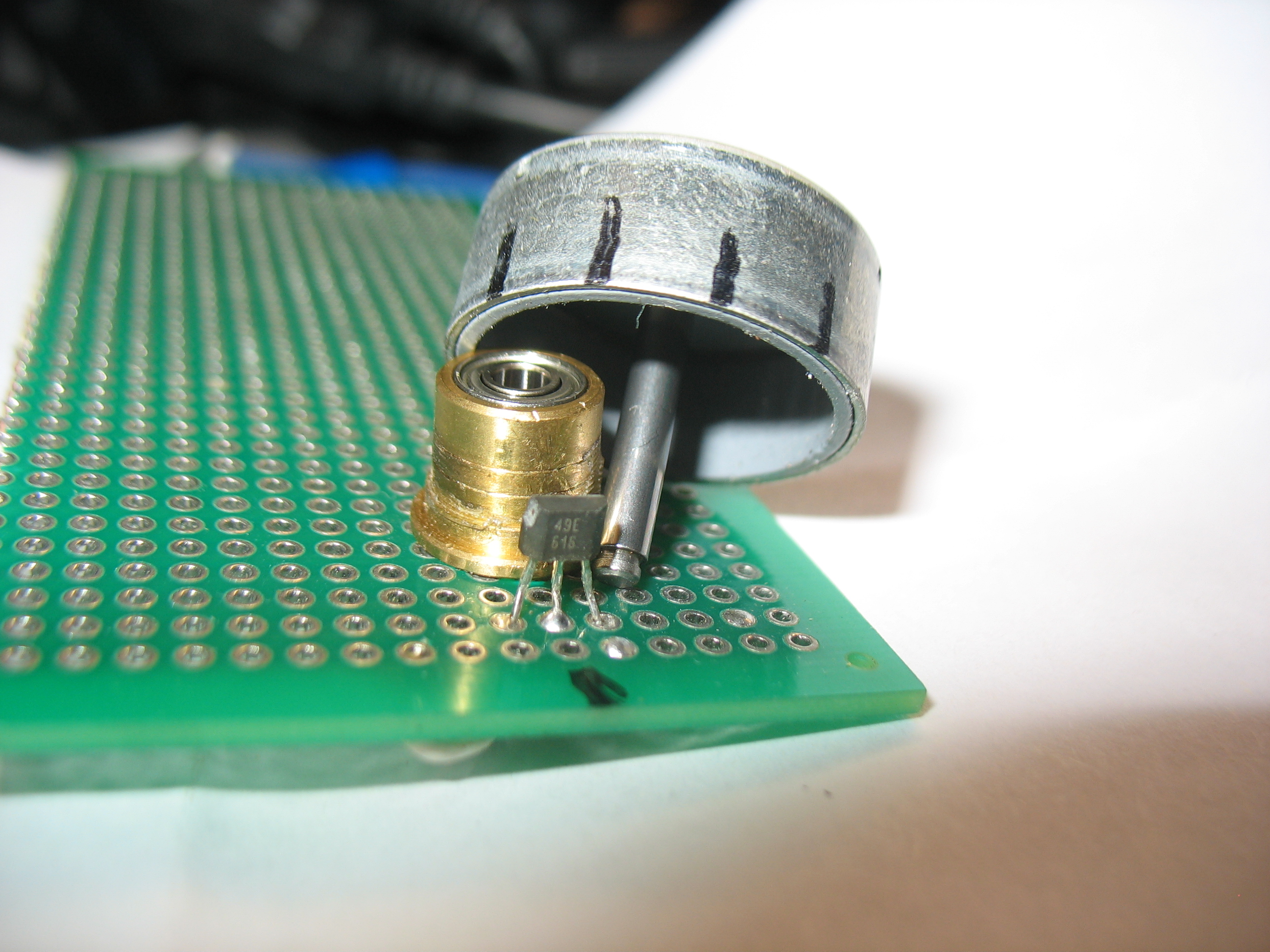

Корпус от сидиром брушлесика + аналоговый датчик Холла:

Последний раз редактировалось Dmitry__ 05 июн 2018, 22:53, всего редактировалось 2 раз(а).
Аватара пользователя
Dmitry__

Сообщения: 7393
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Проект: много прутковая FDM голова.

Сообщение setar » 05 июн 2018, 23:02

все давно придумано, только нужно отбросить чисто контактные варианты (детекторы окончания прутка)
https://www.thingiverse.com/search?q=runout+sensor

Добавлено спустя 3 минуты 52 секунды:
https://www.thingiverse.com/thing:2768142

Добавлено спустя 5 минут 44 секунды:
https://www.thingiverse.com/thing:1904929
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект: много прутковая FDM голова.

Сообщение cheblin » 06 июн 2018, 07:34

Дарю идею,

ну и? какой CPI у этого показометра? судя по меткам в районе пяти отсчетов на дюйм. спасибо, не надо
тогда уж из древней мыши использовать энкодер
BlackBox: генератор исходных кодов (C,C#, JAVA) обработки высоко-оптимизированного, бинарного протокола обмена, по спецификации.
Аватара пользователя
cheblin

Сообщения: 46
Зарегистрирован: 12 янв 2018, 15:02
Откуда: Пекин, Китай
Skype: china_it_support
прог. языки: SCALA, JAVA, C, C#, DART...
ФИО: Чикирев Сергей

Re: Проект: много прутковая FDM голова.

Сообщение setar » 06 июн 2018, 09:05

вот нашел интересную разработку http://www.mdpi.com/1424-8220/18/5/1495/htm

Добавлено спустя 15 минут 51 секунду:
еще https://cults3d.com/en/3d-model/tool/fi ... ing-system
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект: много прутковая FDM голова.

Сообщение ilalexey » 06 июн 2018, 10:05

По моему резонней столбик прочистки печатать, чем усложнять конструкцию.
Аватара пользователя
ilalexey

Сообщения: 2559
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Проект: много прутковая FDM голова.

Сообщение Harh » 06 июн 2018, 10:48

ilalexey писал(а):По моему резонней столбик прочистки печатать, чем усложнять конструкцию.


Думаю, его печатать при любом раскладе придется - полностью сопло внутри все равно ретрактом не очистишь.

И я немного не уловил нить диалога или там все-таки не для этого разговор о датчике подачи?
Аватара пользователя
Harh

Сообщения: 722
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Проект: много прутковая FDM голова.

Сообщение ilalexey » 06 июн 2018, 11:08

Harh писал(а):И я немного не уловил нить диалога или там все-таки не для этого разговор о датчике подачи?

Разговор про измерение прутка начался, когда начали решать что делать с ниткой, которая не печатает в данный момент.
Аватара пользователя
ilalexey

Сообщения: 2559
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Проект: много прутковая FDM голова.

Сообщение ShadowOleg » 06 июн 2018, 11:16

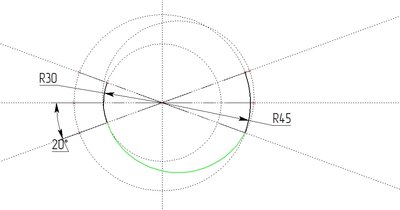

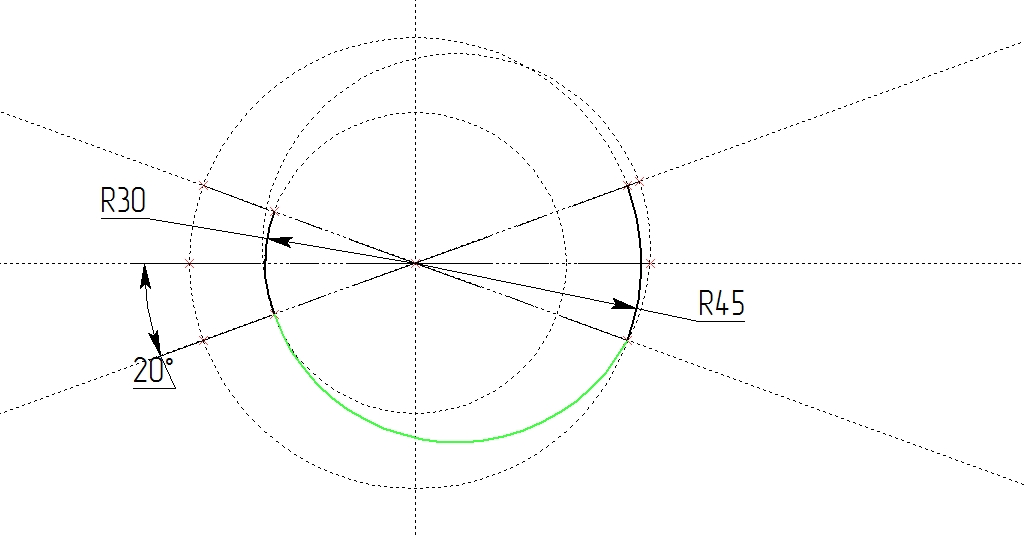

эксцентрик для переключения голов качанием, исключающий влияние дрожания сервы 180град в конечных положениях (размеры условны)
Без имени 1.jpg
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 111
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: Проект: много прутковая FDM голова.

Сообщение Myp » 06 июн 2018, 11:46

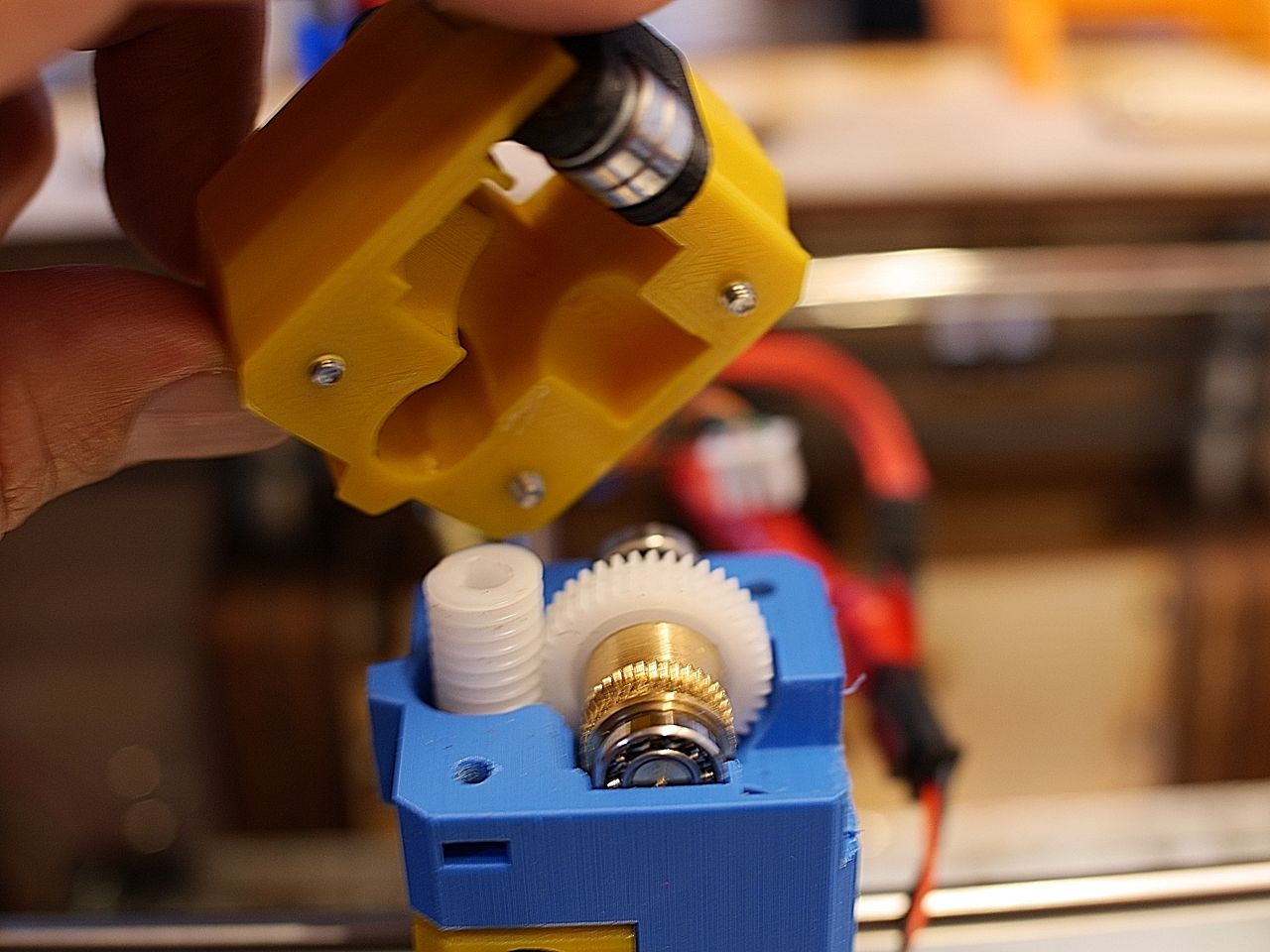

setar писал(а):идея старая, реализованная (видел на thingiverse), но по какой то причине не используемая

дороговато
https://flex3drive.com/product/flex3dri ... eneration/

вроде всё примитивно

надо тока найти подходящие детали и китайцев типа таких https://www.aliexpress.com/item/0-8M-40 ... 91163.html
а так-то можно распечатать целиком https://www.youmagine.com/designs/flexi ... r-original
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17402
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Проект: много прутковая FDM голова.

Сообщение Rasputin » 06 июн 2018, 12:16

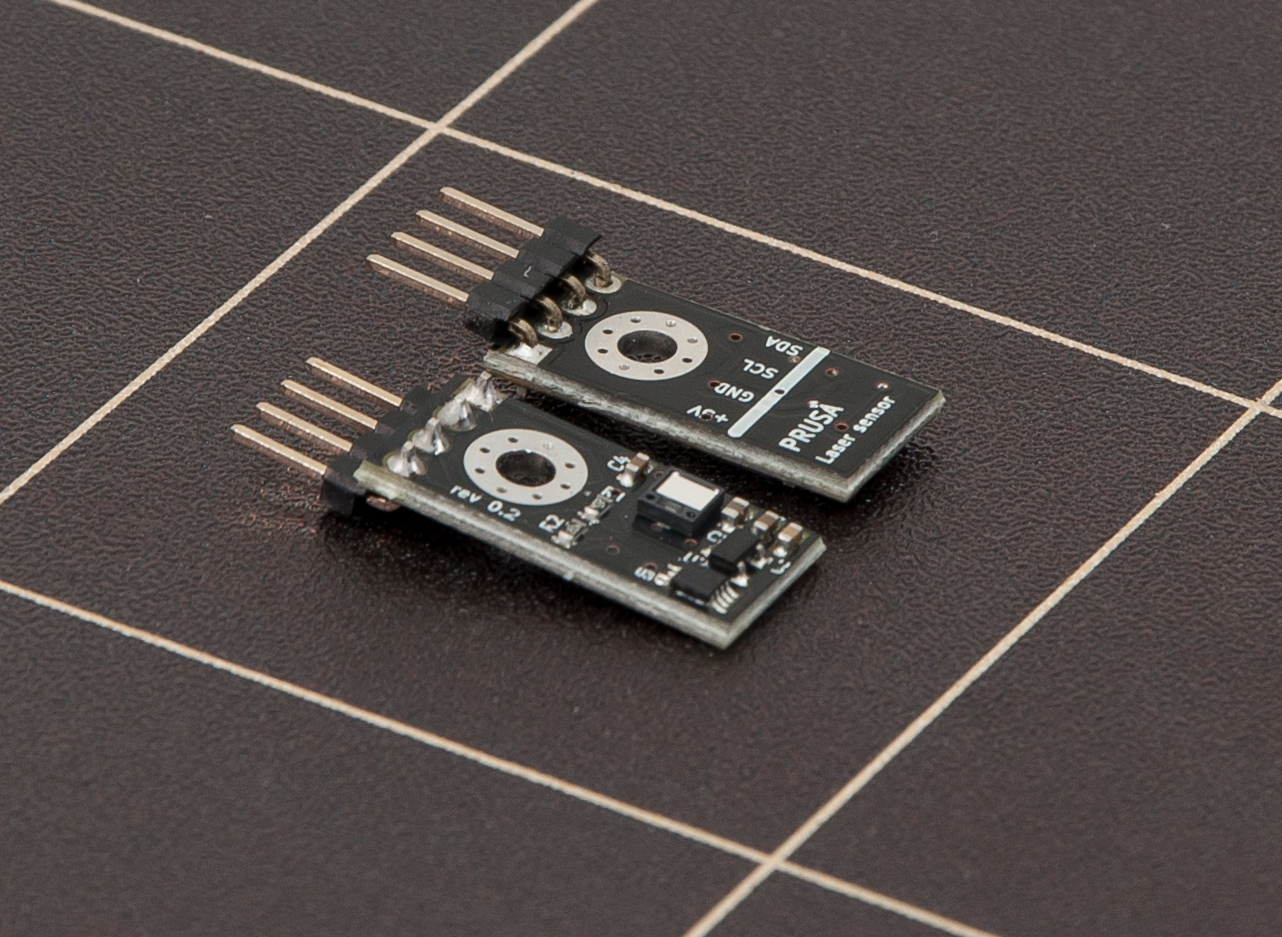

В английском не силён. Может такой датчик подойдёт:

https://github.com/prusa3d/PRUSA_Laser_filament_sensor
???
Вложения
PAT9125EL.pdf
(741.14 КиБ) Скачиваний: 0
Последний раз редактировалось Rasputin 06 июн 2018, 21:55, всего редактировалось 1 раз.
Rasputin

Сообщения: 7
Зарегистрирован: 01 окт 2017, 02:48

Re: Проект: много прутковая FDM голова.

Сообщение Harh » 06 июн 2018, 12:31

ilalexey писал(а):Разговор про измерение прутка начался, когда начали решать что делать с ниткой, которая не печатает в данный момент.


Гм... Кстати, есть у меня небольшое сомнение в адекватности измерений прутка при ретракте - обратно же у нас не ровный пруток выходит, а вытянутый кончик - там ничего толком и не измеришь.

Просто я все еще не совсем ловлю контекст измерений этого прутка, так что может оно и не про что.
Аватара пользователя
Harh

Сообщения: 722
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат
