Проект: много прутковая FDM голова.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Проект: много прутковая FDM голова.

Сообщение setar » 25 май 2018, 14:27

теперь понял, спасибо.
конструктив вроде знакомый, только забыл про него.
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект: много прутковая FDM голова.

Сообщение ilalexey » 25 май 2018, 15:00

Между патентами есть разница. Та штука, что на пружине сжатия, больше ресурсов от движка требует.
Вместо сервы нет желания микро степпер использовать? Типа от дисковода. С редуктором. Полегче комбайн должен поучиться.
На пружине растяженя(корявый рисунок) очень мягко выходит.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Проект: много прутковая FDM голова.

Сообщение setar » 25 май 2018, 15:02

ilalexey писал(а):Полегче комбайн должен поучиться.

есть и то и другое, померяю массу, насколько помню - шаговик тяжелее
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект: много прутковая FDM голова.

Сообщение ilalexey » 25 май 2018, 15:08

setar писал(а):насколько помню - шаговик тяжелее

Не может такого быть!
В твоём скетче серва на все 50 грамм выглядит. Дисководный шаговик от силы.. да чё я гадаю. По моему уже постил эти шаговики на весах в темах про лёгкие головы.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Проект: много прутковая FDM голова.

Сообщение setar » 25 май 2018, 15:20

дисковых не бывает с редуктором, самому редуктор мутить - сложно.
я ориентируюсь на 28BYJ-48 5V DC

Добавлено спустя 2 минуты 40 секунд:

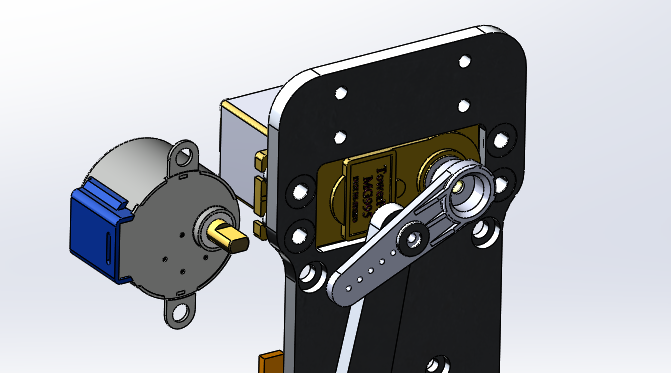

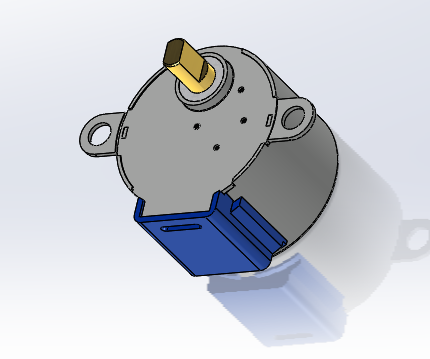

для сравнения размеров их рядом поместил, массу вечером напишу - дома всё
Вложения
Снимок экрана 2018-05-25 в 14.19.37.png
Снимок экрана 2018-05-25 в 14.17.04.png
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект: много прутковая FDM голова.

Сообщение ilalexey » 25 май 2018, 16:43

Совсем не тот(с)

Добавлено спустя 12 минут 21 секунду:
setar писал(а):дисковых не бывает с редуктором

Во первых они бывают, а во вторых редуктор может и не пригодится. Тут нужно от А до Б передвинуть, а не шагать. Вечный тянитолкай. Одно от другого зависит. ..эх, были бы брушлесы в продаже на 30 градусов..
Сегодня подумал о катушке с магнитами. Типа брушлесосоленоид. На рычаге катушка, а на периметре сегмент из магнитов.
..гм.. а что значит "дисковые"? Я о обычных говорил, которые около 10мм диаметра.

Добавлено спустя 50 минут 13 секунд:

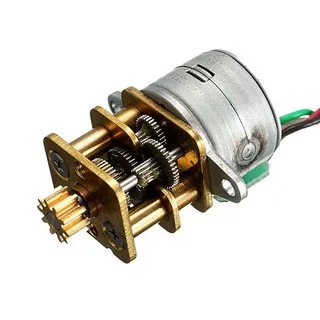

Этот я имел в виду:
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Проект: много прутковая FDM голова.

Сообщение Diffid » 25 май 2018, 17:22

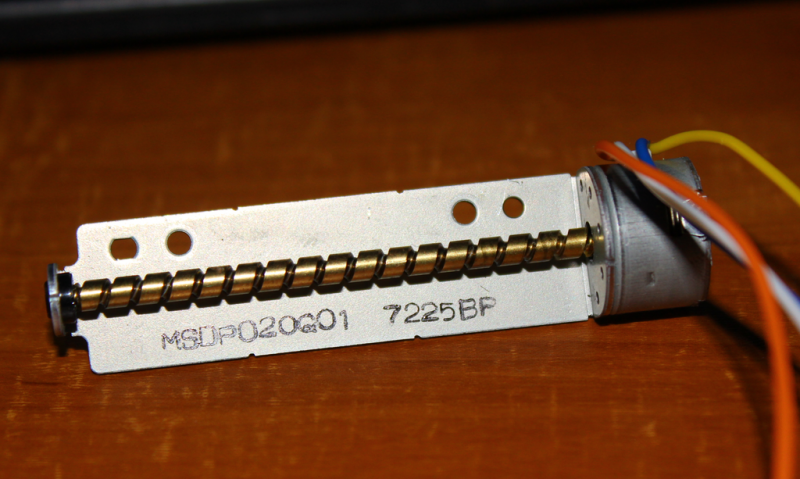

А если использовать для переключения целиком узел шаговика из дисковода? Родным червяком двигать ползунок и перетягивать качалку в нужное положение.
Вложения
Картинка из гугла
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Проект: много прутковая FDM голова.

Сообщение ilalexey » 25 май 2018, 17:40

Diffid писал(а):А если

На сколько понял, нужны узлы, которые есть в продаже(стабильно и на много лет). Мне не кажется, что такая штука будет аки мультитул. Несколько лет ходил на рынок и скупал магнитопровод от сидюшных брушлесов. Всё разное.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Проект: много прутковая FDM голова.

Сообщение Diffid » 25 май 2018, 18:08

Аналогичные движки у китайцев есть, на любой вкус и цвет. Например: раз, два.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Проект: много прутковая FDM голова.

Сообщение ilalexey » 25 май 2018, 18:55

Diffid писал(а):Аналогичные движки у китайцев есть, на любой вкус и цвет.

Ну не знаю. До поры, до времени есть. Раритет это уже, в таком исполнении.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Проект: много прутковая FDM голова.

Сообщение Myp » 26 май 2018, 00:49

в копилку:
forum107/topic17602-45.html#p380238
вариант с эксцентриком как раз +-90 с нулевым усилием.

и ещё если механизм качается на обычном радиальном подшипнике это не очень хорошо,
а если механизм качается в паре упорных подшипников, это хорошо, даже дешевые упорные подшипники полностью исключают люфт =)

а ещё у китайцев есть вот такие няшки http://www.aliexpress.com/item/ChiHai-M ... 83821.html
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Проект: много прутковая FDM голова.

Сообщение Vladek9921 » 26 май 2018, 13:06

Почему никто не рассматривает (или я ошибаюсь) механическое переключение хотендов? Ту же качельку с подпружиненным шариком можно поворачивать "ударами" об концы портала. Да, времени на смену будет уходить больше, но и голова будет легче, а значит можно ускорения повыше поставить и сократить время печати.
Аватара пользователя
Vladek9921

Сообщения: 4
Зарегистрирован: 10 авг 2017, 11:31
Откуда: Минск, Беларусь
Skype: vladek99211
прог. языки: C++
ФИО: Владик

Re: Проект: много прутковая FDM голова.

Сообщение setar » 26 май 2018, 23:26

тут не только время переключения выше,
меня смущает повышенная вероятность сбить шаги
хотя этот вариант не исключаю

Добавлено спустя 17 минут 58 секунд:
Myp писал(а):в копилку:
forum107/topic17602-45.html#p380238
вариант с эксцентриком как раз +-90 с нулевым усилием.

эксцентрик - зачетный,
сама реализация на стандартном радиаторе химеры ясное дело лишь эксперимент, тут в рабочих положениях сопла наклонены - не гуд
и ещё если механизм качается на обычном радиальном подшипнике это не очень хорошо,
а если механизм качается в паре упорных подшипников, это хорошо, даже дешевые упорные подшипники полностью исключают люфт =)

поясни, о чем печаль с люфтом?
два радиальных подшипника полностью убирают перекос, а пружинная шайба убирает люфт

Добавлено спустя 34 минуты 11 секунд:
а еще есть вариант с механизмом выдвижения по типу болтового замка патронника у винтовки, тоже можно продумать
он должен получаться компактным
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект: много прутковая FDM голова.

Сообщение Rasputin » 27 май 2018, 19:59

setar писал(а):Но я не вижу достойной для изготовления общедоступной модели головы для мультиматериала, которая бы перекрыла все мои хотелки


Я хоть и новичок, но хотелок тоже много выросло. И выбор пал на сменяемые головы. Дороже? Да. Но в разы проще добится нужных результатов.
Надыбал на Thing-е более-менее удачную конструкцию, что бы самому не заморачиваться. И начал лепить двухТитановый экструдер. Долго ломал голову как впендюрить туда RF3Sens. Пока не дошло. Голову снял, калибровку поставил, откалибровал и вернул "голову" на место. Куда проще. На каждый материал можно иметь настроенную голову. Да и на разные сопла.
В конце концов можно обойтись двумя головами. Пока одна печатает вторая обслуживается или настраивается на другое задание.

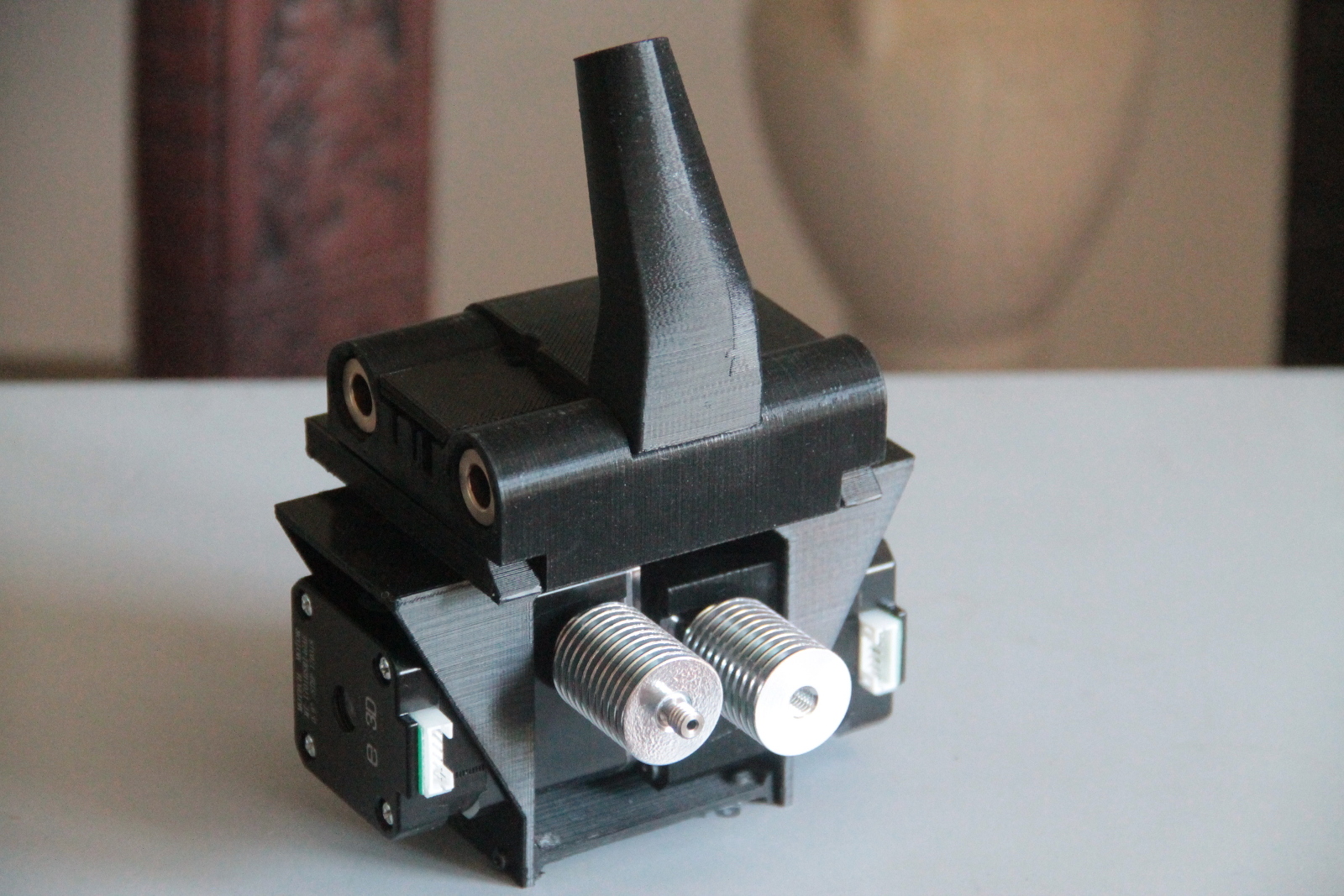

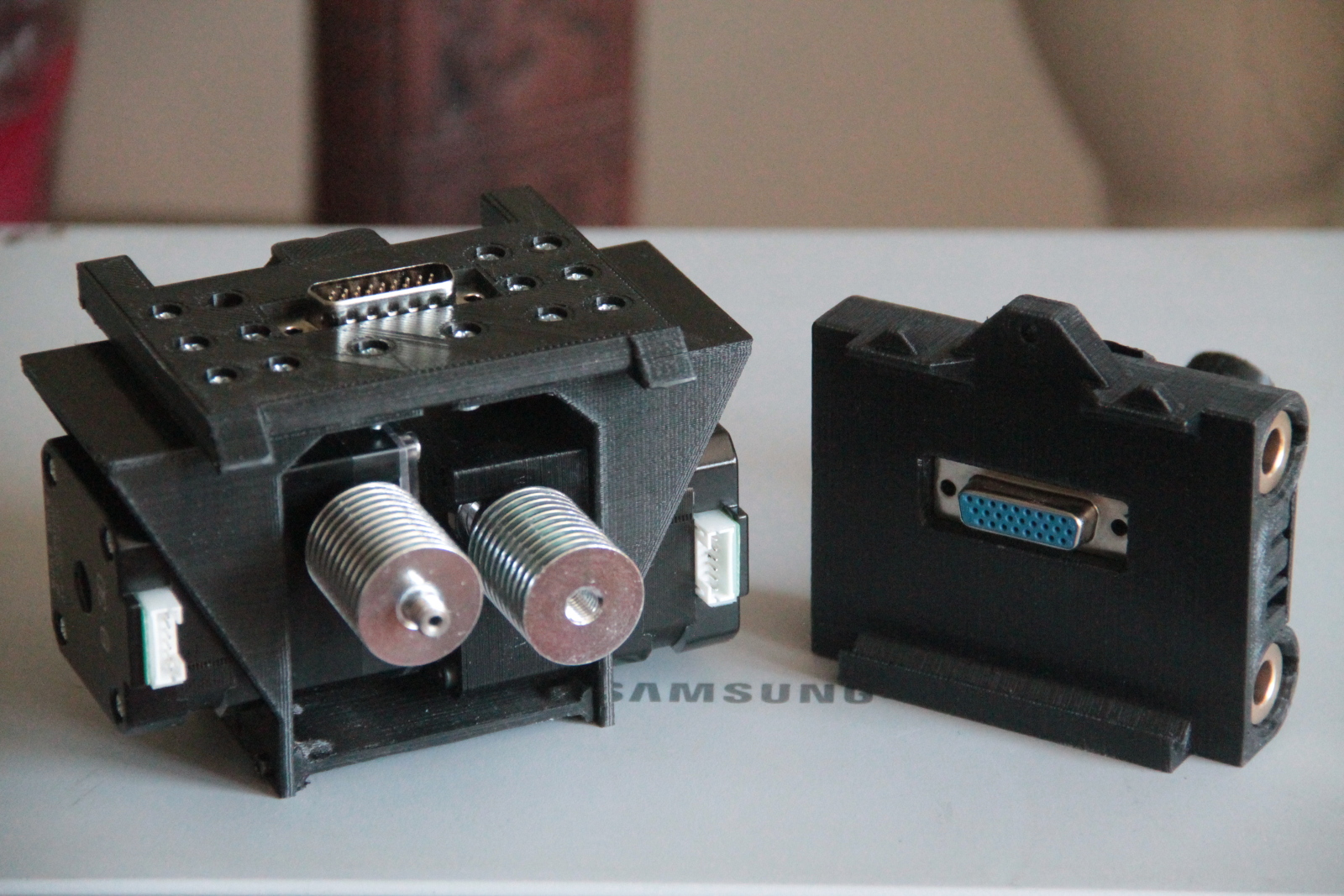

Пока в такой стадии:

Rasputin

Сообщения: 31
Зарегистрирован: 01 окт 2017, 02:48

Re: Проект: много прутковая FDM голова.

Сообщение setar » 27 май 2018, 22:50

это просто две головы рядом, таких вариантов у меня наработано масса.
проблема в том что обе головы на одном уровне задевают за готовое изделие,
если они разного цвета то получается просто не красиво.
Но хуже всего если автоуровень работает - в некоторых участках первая голова будучи подправлена автоуровнем, приводит к тому что вторая золова втыкается в готовое изделие = срыв шагов

Добавлено спустя 18 минут 18 секунд:
setar писал(а):дисковых не бывает с редуктором, самому редуктор мутить - сложно.
я ориентируюсь на 28BYJ-48 5V DC

для сравнения размеров их рядом поместил, массу вечером напишу - дома всё

оба устройства с металлическим редуктором

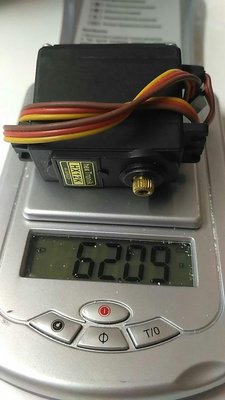

момент 10кгс*см для сервы

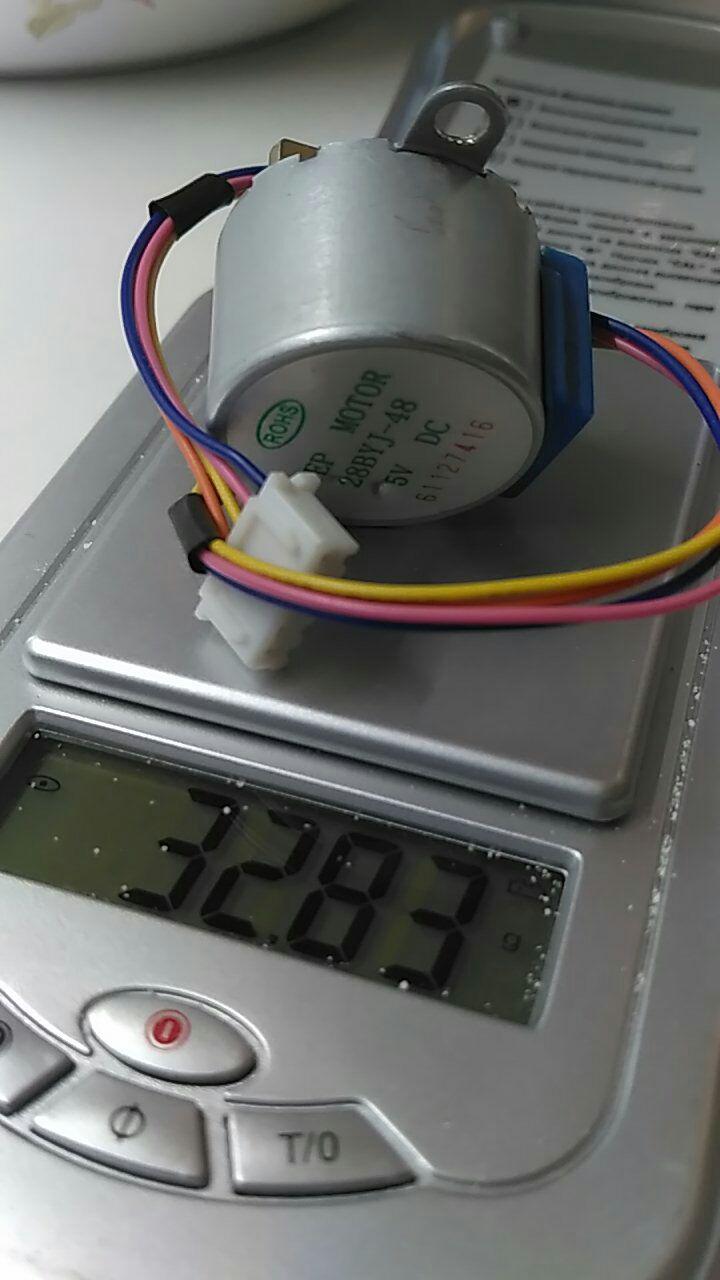

и 0.8 кгс*см (после униполярного хака) для шаговика
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
