Двухголовый CoreXY 400*400*350 из профиля и дюрали

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение Myp » 23 авг 2017, 00:06

тут такое дело... если хочется наилучшего качества, один фиг придётся печатать медленно, гуру печати используют скорость и 20 мм/с.
но если чисто скорость рассматривать, 80 это примерный максимум для дешевых китайских конструкторов
160 это уже очень быстро, а 200 на мой взгляд уже дофигищи быстро.
чем быстрее скорость тем больше проблем с экструдером, особенно если маленькое сопло и тонкий слой.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17135
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 23 авг 2017, 08:41

все верно - рассчёты делать на 200, печатать быстро скорее всего будете на 100, а качественно на 50 мм/c
все конечно примерно
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 23 авг 2017, 22:52

Поигрался с настройками, докатался до 250мм/сек без пропусков шагов. Ускорения 3000мм/с². Дальше буду снижать под реалии печати.

Добавлено спустя 2 часа 20 минут 28 секунд:
Текущий вопрос, можно ли каким то образом развернуть origin у CoreXY. Манипуляция с инвертированными пинами дает всего 4 варианта, 2 из них нормальные, а два зеркальные.
http://joxi.ru/4Ak5yNUynNVYmq
stetz.anton

Сообщения: 56
Зарегистрирован: 19 фев 2016, 18:44

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 24 авг 2017, 08:55

можно, параметр в прошивке что то типа Zfactor из базовой 1 нужно поменять в -1
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 24 авг 2017, 20:11

Что то не нашел ничего такого...
Вложения
config.txt
(24.29 КиБ) Скачиваний: 14
stetz.anton

Сообщения: 56
Зарегистрирован: 19 фев 2016, 18:44

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 25 авг 2017, 09:11

в адванц конфиге вроде
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 06 ноя 2017, 22:32

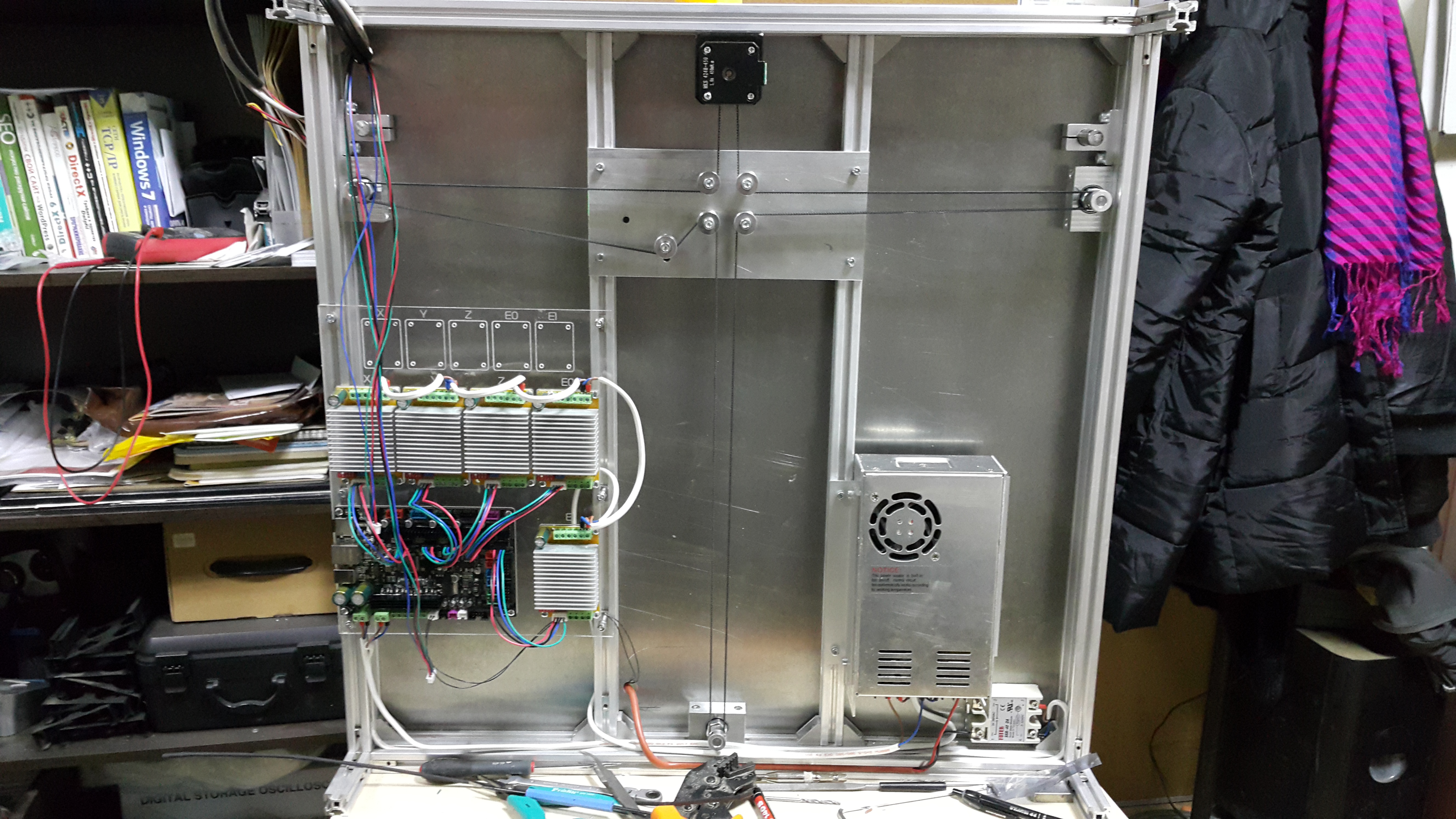

После небольшого перерыва продолжаю собирать принтер. Сейчас настала очередь электроники. Немножко фэн-шуя снизу под станком.

2017-11-06 20-29-40.JPG

На днях должны приехать боковины из нержавейки с лазерной резки. После этого начну этап юстировки.
stetz.anton

Сообщения: 56
Зарегистрирован: 19 фев 2016, 18:44

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение OBN_RacerMan » 06 ноя 2017, 23:46

Вопрос по замкнутому синхро-ремню привода винтов по Z - сами "клеили/сшивали" или готовый был?
Хотя судя по "Немножко не попал с размером ремня" вроде готовый.. но всё же...
OBN_RacerMan

Сообщения: 13
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 07 ноя 2017, 00:05

Да, брал готовый на али. Накидал в солиде конструктив, потом нашел максимально близкий по размерам на али, после чего под него уже подогнал чертежи и конструкцию.
stetz.anton

Сообщения: 56
Зарегистрирован: 19 фев 2016, 18:44

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 07 ноя 2017, 23:42

ось Z ось пробовали? движка хватает ?
я вначале тоже так сделал "по феншую" - оказалось такое значительное число переломов ремня сильно добавляет пассивной нагрузки.
в итоге остановился на неровной трапеции : три ШВП и мотор, все по кольцу. натежение регулировал длинной сегмента на мотор (перемещением мотора вдоль рельсы), а ремень взял готовый кольцевой
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 08 ноя 2017, 01:06

setar писал(а):ось Z ось пробовали? движка хватает ?

Пробовал гонять вручную с тачскрина, вроде хватает. В случае чего посмотрю в сторону nema23 на ось Z
stetz.anton

Сообщения: 56
Зарегистрирован: 19 фев 2016, 18:44

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 10 ноя 2017, 19:37

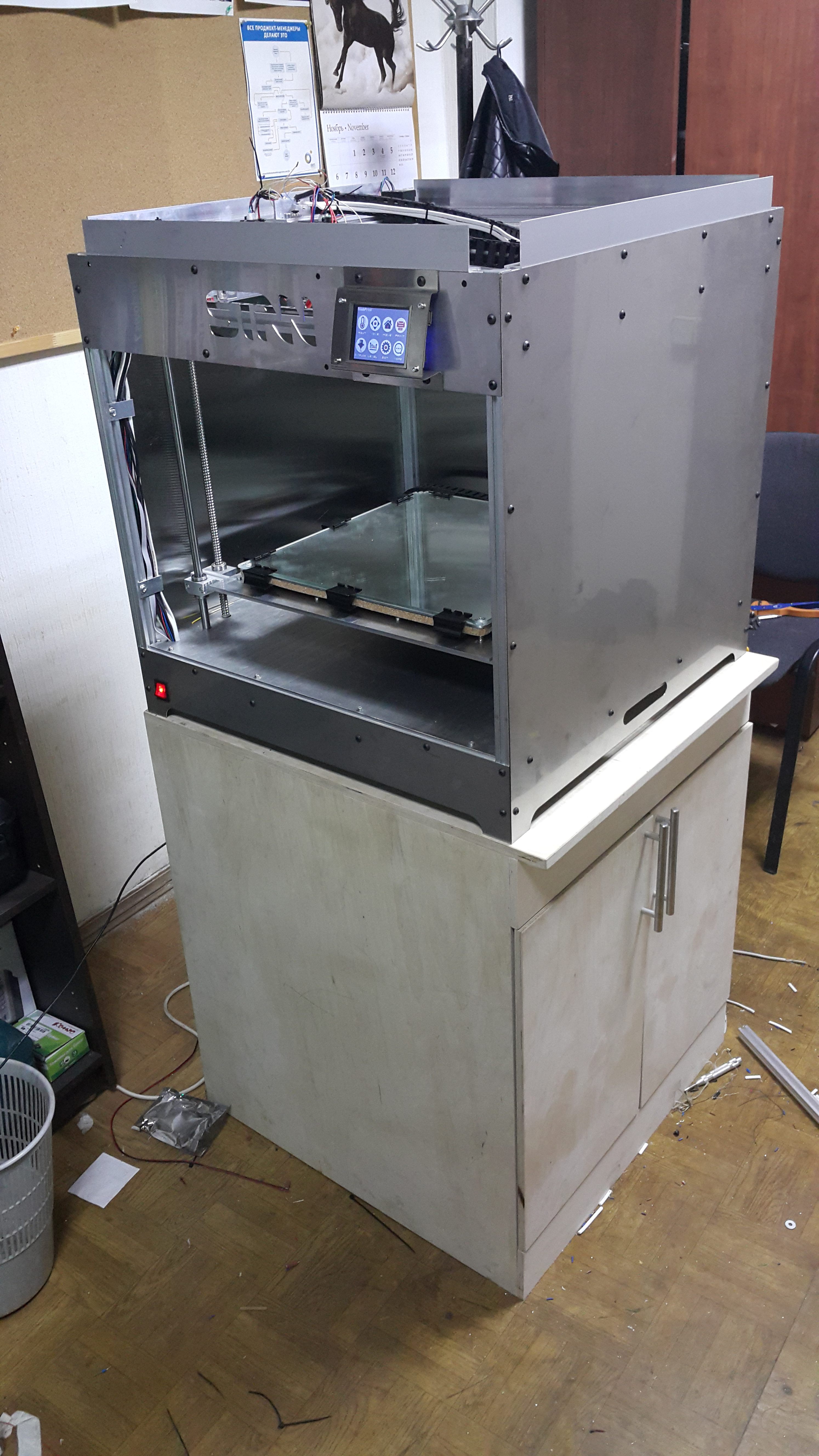

Собрал всю электронику, подключил все датчики и прочие штуки. Накинул "броню" сверху. Приступаю к настройке.

2017-11-10 17-50-57.JPG
stetz.anton

Сообщения: 56
Зарегистрирован: 19 фев 2016, 18:44

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение OBN_RacerMan » 10 ноя 2017, 19:57

Прорезные буквы передней панели изнутри чем-нибудь закрыть бы (типа матового/белого оргстекла)... а то профиль просвечивет через них.. :)
OBN_RacerMan

Сообщения: 13
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 10 ноя 2017, 19:59

OBN_RacerMan писал(а):Прорезные буквы передней панели изнутри чем-нибудь закрыть бы (типа матового/белого оргстекла)... а то профиль просвечивет через них.. :)

Будет матовое оргстекло и подсветка. Со временем)
stetz.anton

Сообщения: 56
Зарегистрирован: 19 фев 2016, 18:44

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 11 ноя 2017, 00:25

Господа, вопрос. При перемещении по Х+ принтер едет со смещением по Х и Y. При перемещении по Х- едет только по Х. С осью Y такая же история. Проблема в натяжении ремней или глубже копать?
stetz.anton

Сообщения: 56
Зарегистрирован: 19 фев 2016, 18:44
