CoreXY 370*370*350 из профиля и дюрали

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 03 май 2017, 16:20

Начал понемногу вырезать детальки, параллельно изучаю solidcam
Первый блин получился вполне не комом )

2017-05-03 15-01-37.JPG

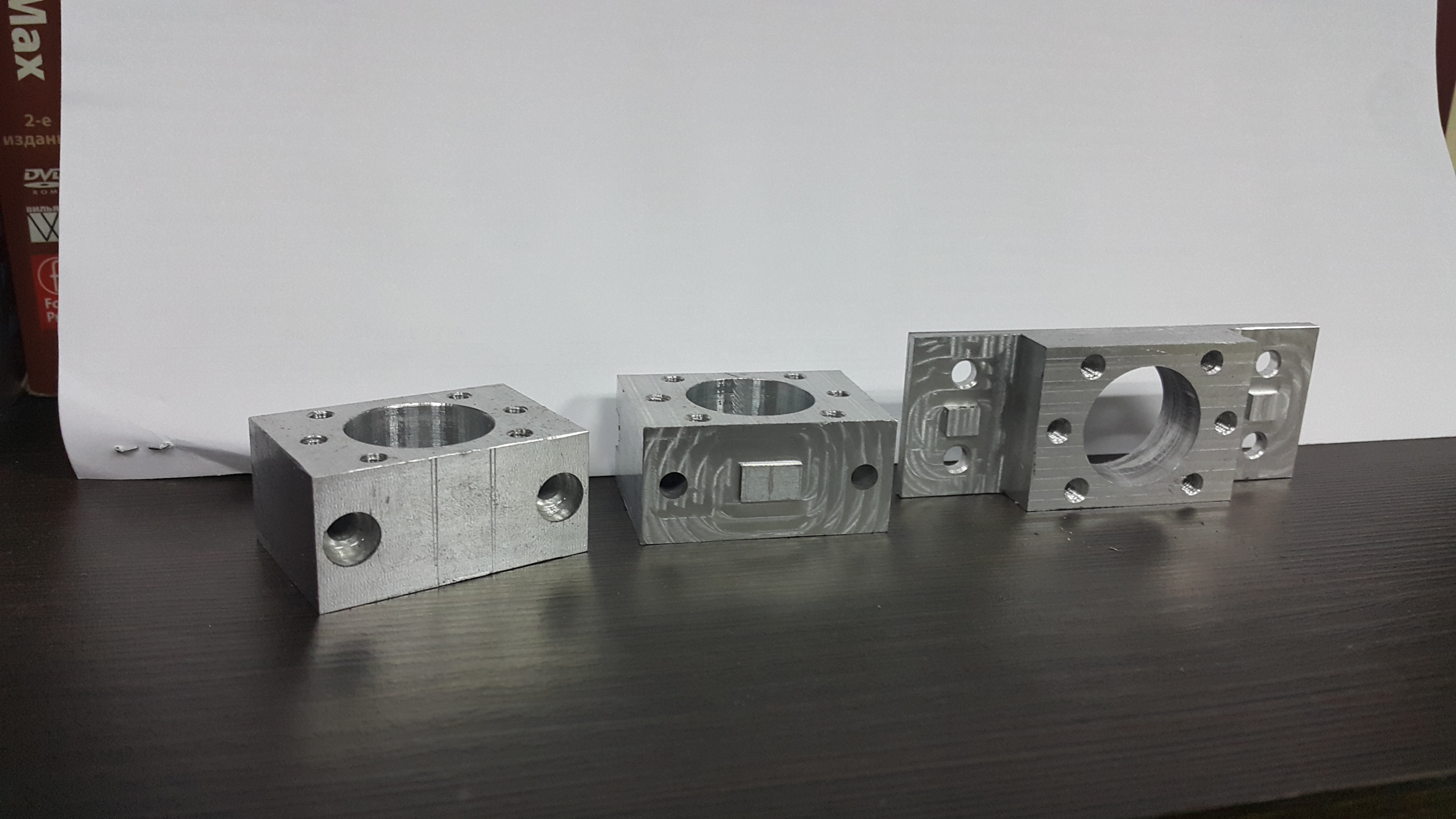

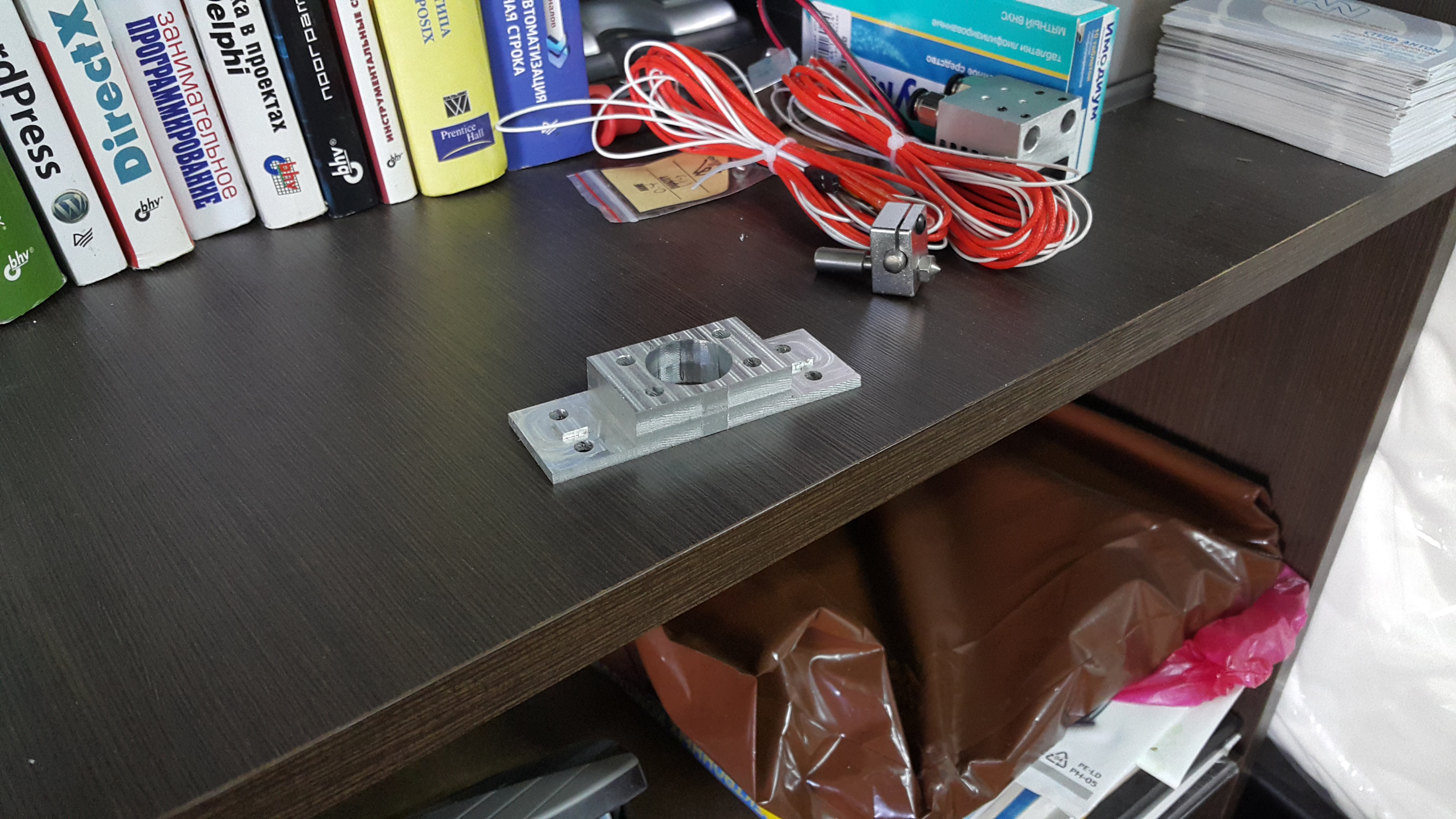

Крепление гайки ШВП, 2 вариант
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 04 май 2017, 12:26

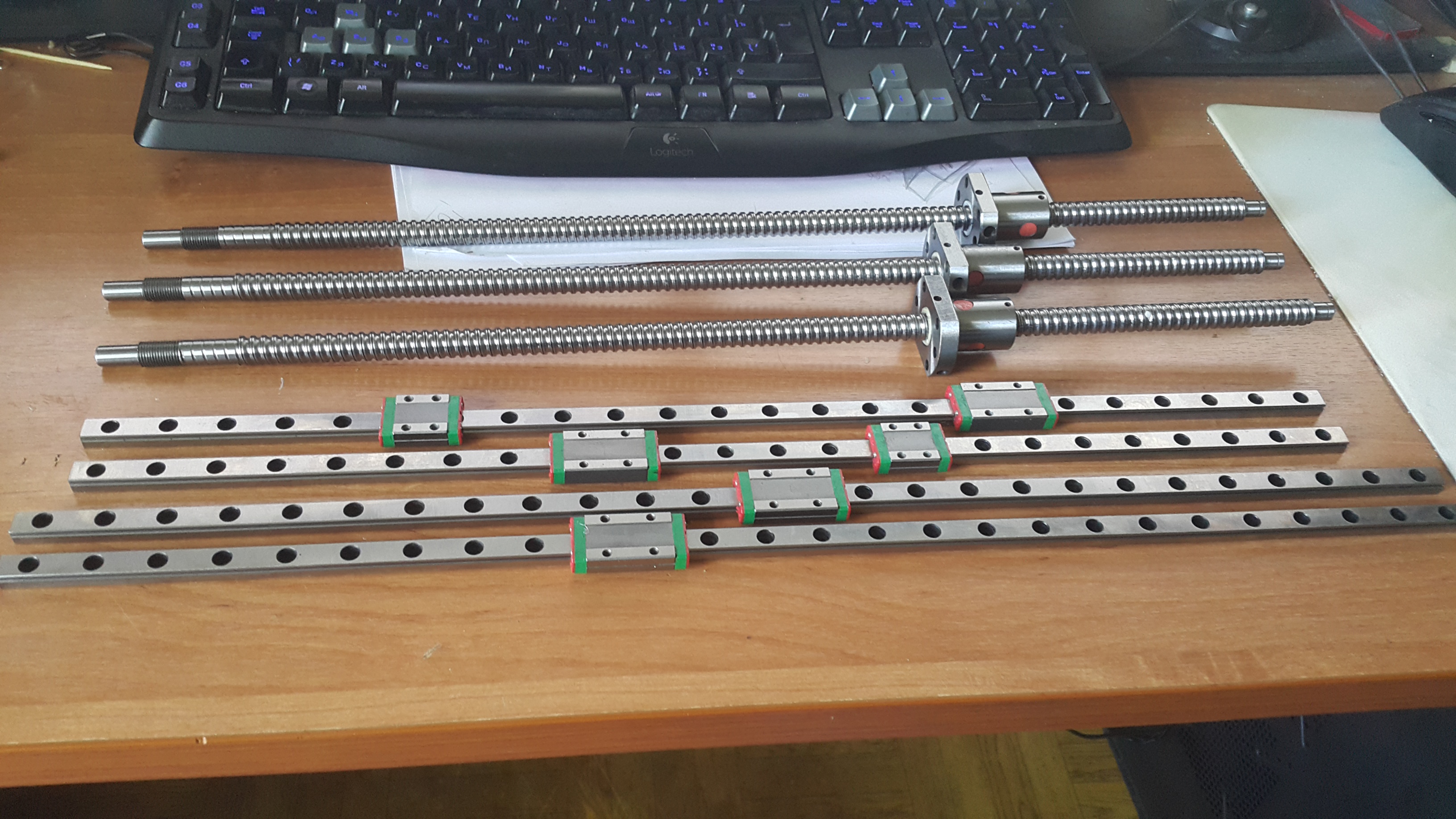

С утра приехали очередные ништяки. 3 ШВП с гайками, в целом нормального качества, не шлифовка конечно, но думаю сойдет. Попробую зашприцевать их смазкой сразу и вкрутить пресс-масленки. Рельсы и каретки бегают без особых заеданий, правда по ошибке заказал 4 длинные и 2 короткие. Сейчас думаю или заказать еще 2 короткие, или переделать под 2 длинные, вместо 4 коротких. Пока склоняюсь к первому варианту. Все же 4 опоры лучше, чем 2. Гайки ШВП оказались немного другого размера, чем рисовал я. Буду переделывать конструктив под реалии.

2017-05-04 11-08-22.JPG
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 04 май 2017, 14:29

где закупал ?
Аватара пользователя
setar
Site Admin

Сообщения: 9959
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 04 май 2017, 14:42

http://s.click.aliexpress.com/e/JEmmMzv тут брал. Очень быстро доставили. 24 апреля отправили, сегодня утром привезли в офис.
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 13 май 2017, 16:32

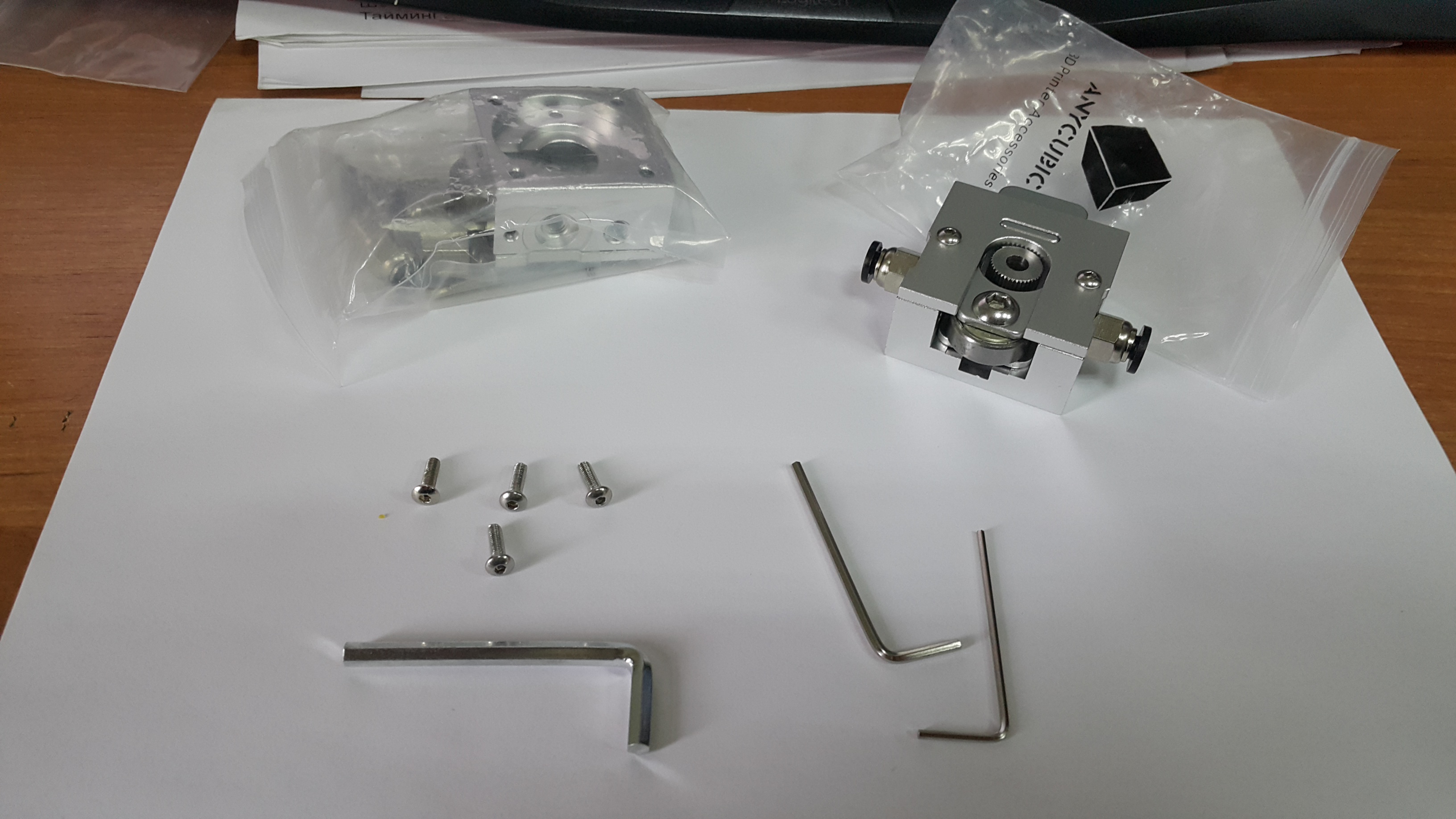

Приехали "бульдоги", сейчас займусь "реверс инжинирингом". Буду подгонять проект под реалии. Проведу все замеры, проверю варианты доработки как моей конструкции, так и этих "собак".
2017-05-13 13-46-55.JPG


Добавлено спустя 1 час 38 минут 10 секунд:

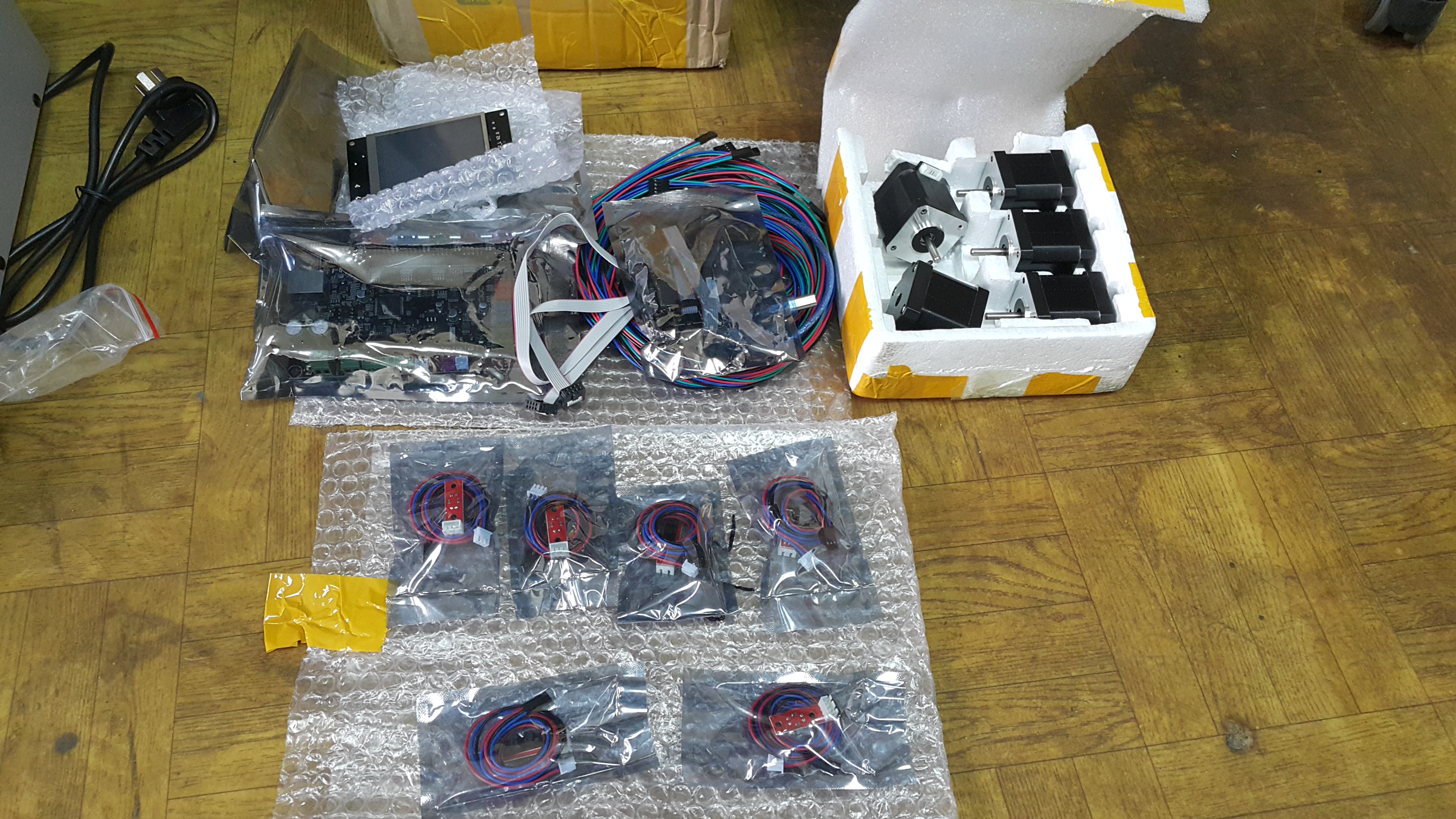

Сегодня "День Ништячков". Приехала еще одна посылка с таобао. Привезли все, что касается электроники. На следующей неделе восстановлю свой чпу и начну резать детальки.

2017-05-13 15-22-15.JPG
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение Alexus12 » 29 май 2017, 20:28

stetz.anton писал(а):Рельсы и каретки бегают без особых заеданий

А какой типоразмер рельс? Люфты есть?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1023
Зарегистрирован: 18 дек 2014, 01:43

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 31 май 2017, 21:51

Alexus12 писал(а):А какой типоразмер рельс? Люфты есть?

рельсы mgn9, люфтов визуальных не чувствуется. Каретки ходят с небольшим преднатягом. В любом случае, по посадочным местам они совместимы с оригинальными, если что, поменяю.

После небольшого перерыва продолжаем, первая партия фрезерованных деталек готова. Solidcam понравился, даже попробовал iMachining на 3 уровне ) Станок чуть не взлетел, вернулся пока на стандартные методы обработки. Очень понравилась идея Aklion про ступеньки на обратной стороне детальки, для того, чтобы крепить в паз профиля. Монтаж деталек стал гораздо удобнее.
2017-05-31 20-42-36.JPG

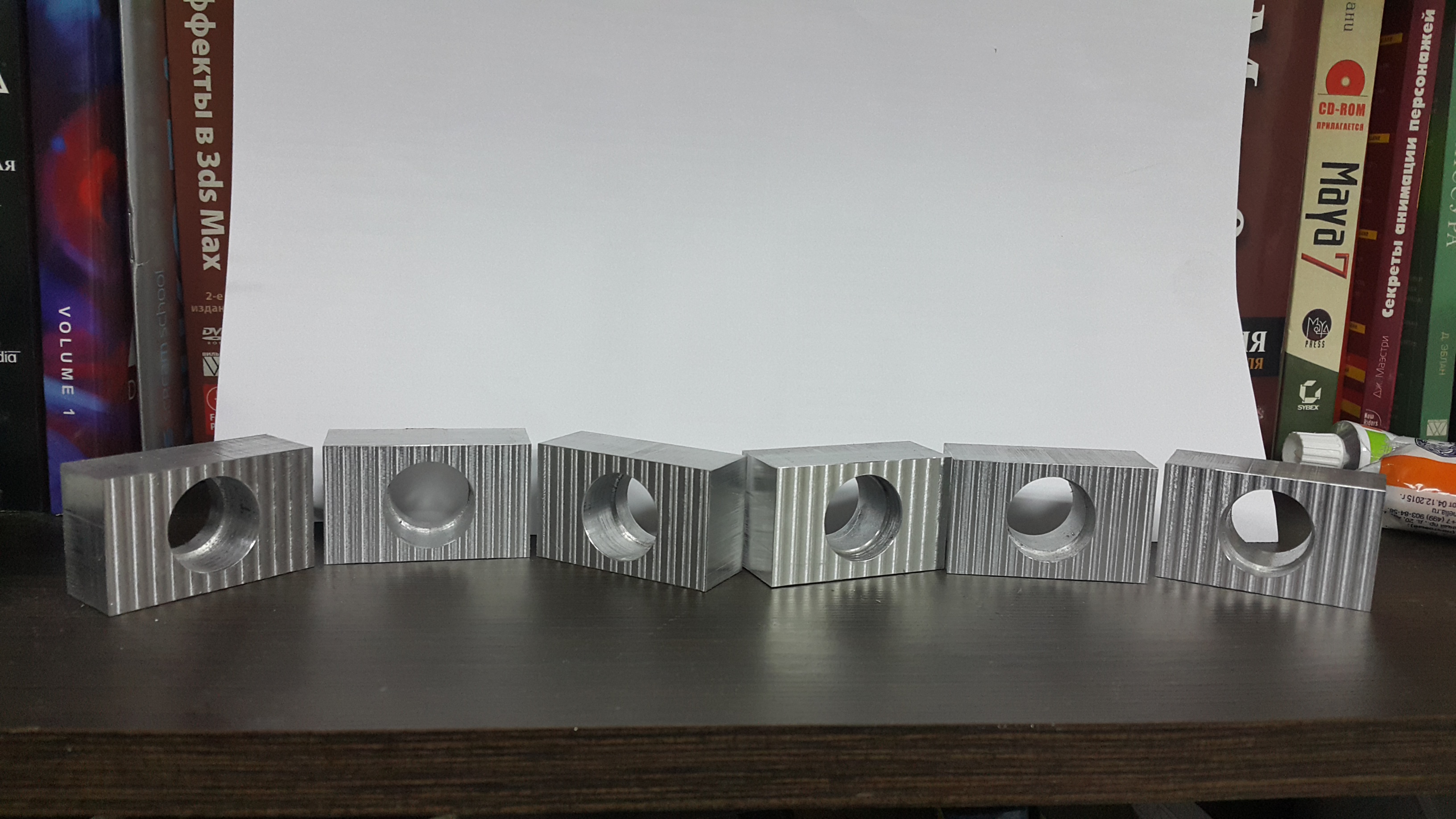

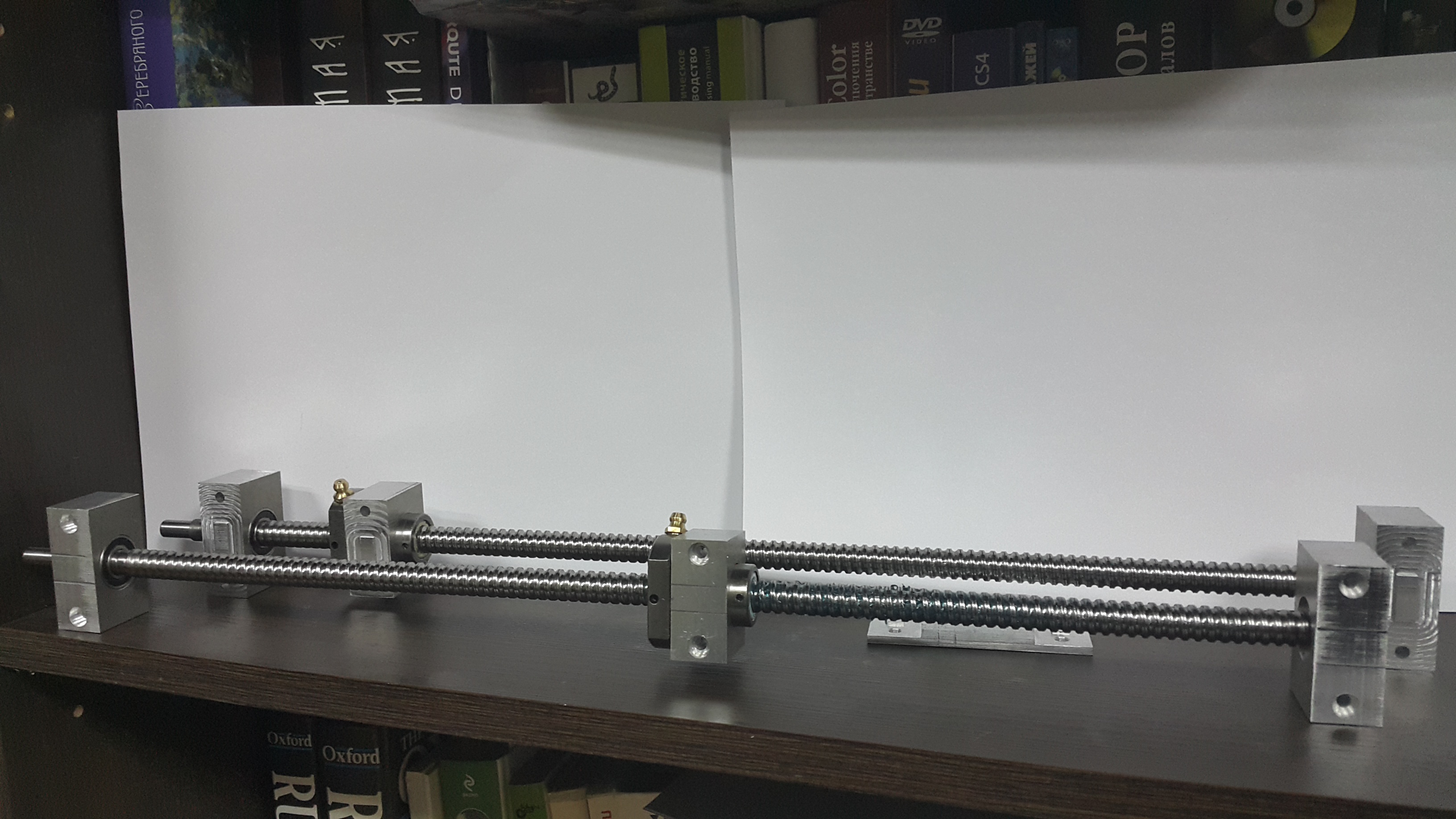

Держатели гаек ШВП, 2 варианта.
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 01 июн 2017, 22:20

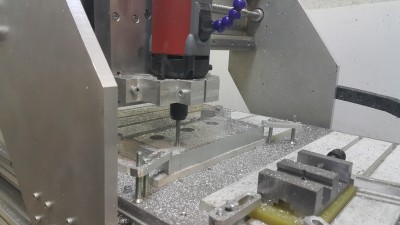

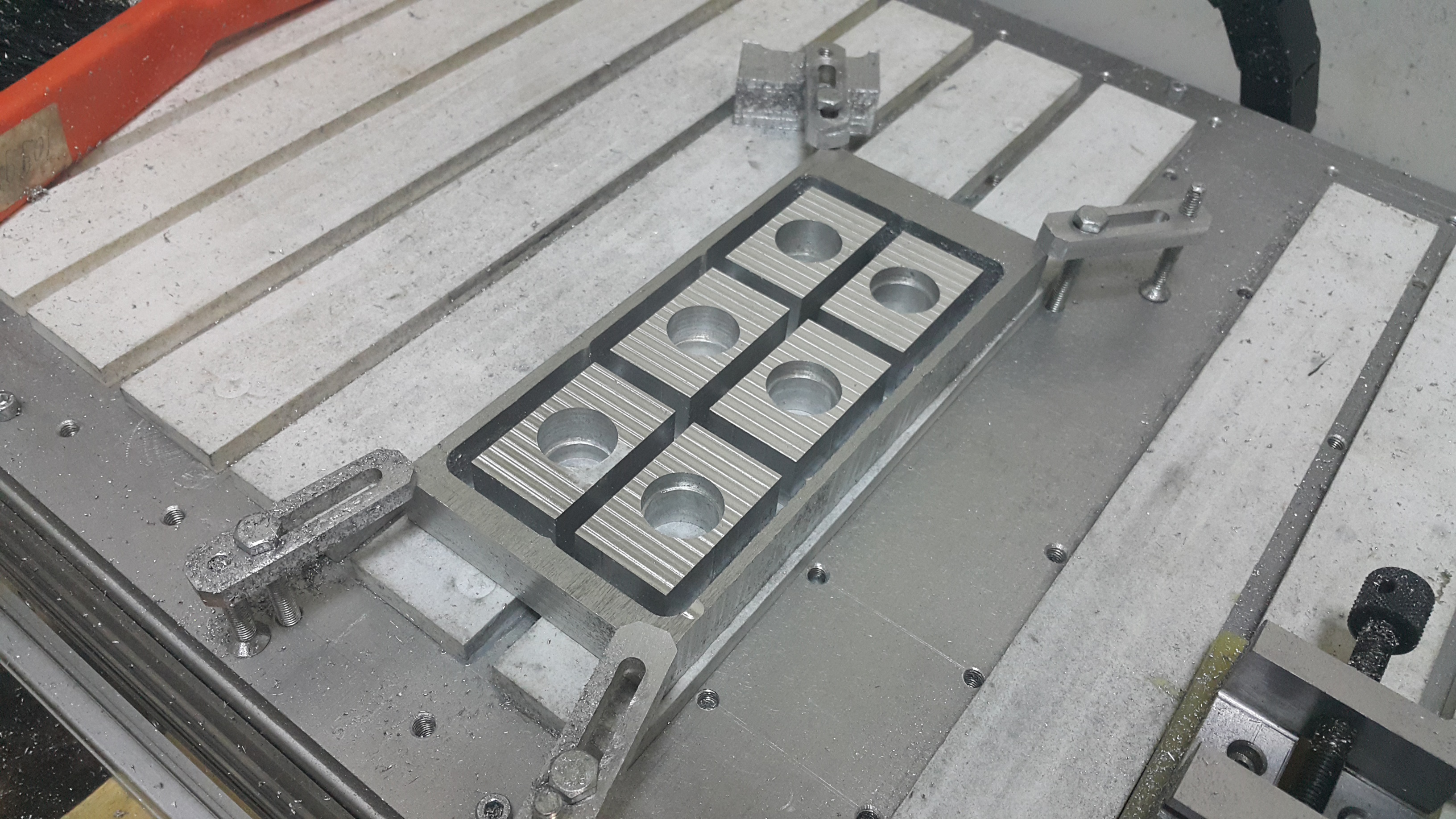

Опоры крепления винта ШВП. Попробовал "оптовую" обработку деталек в solidCam.

2017-06-01 18-26-45.JPG

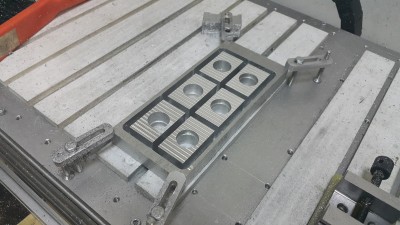

Поехали!


2017-06-01 20-33-36.JPG
2 часа 26 минут спустя)


2017-06-01 21-11-06.JPG
На очереди еще обработка в 2-3 установа
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 02 июн 2017, 21:39

Обработал остальные стороны. Держатели для ШВП готовы. Подшипники входят впритирку. Люфта нет
2017-06-02 19-17-49.JPG


Добавлено спустя 55 минут 6 секунд:
Примерка с винтами

2017-06-02 20-05-30.JPG
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 23 июн 2017, 19:20

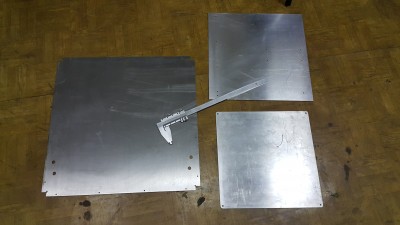

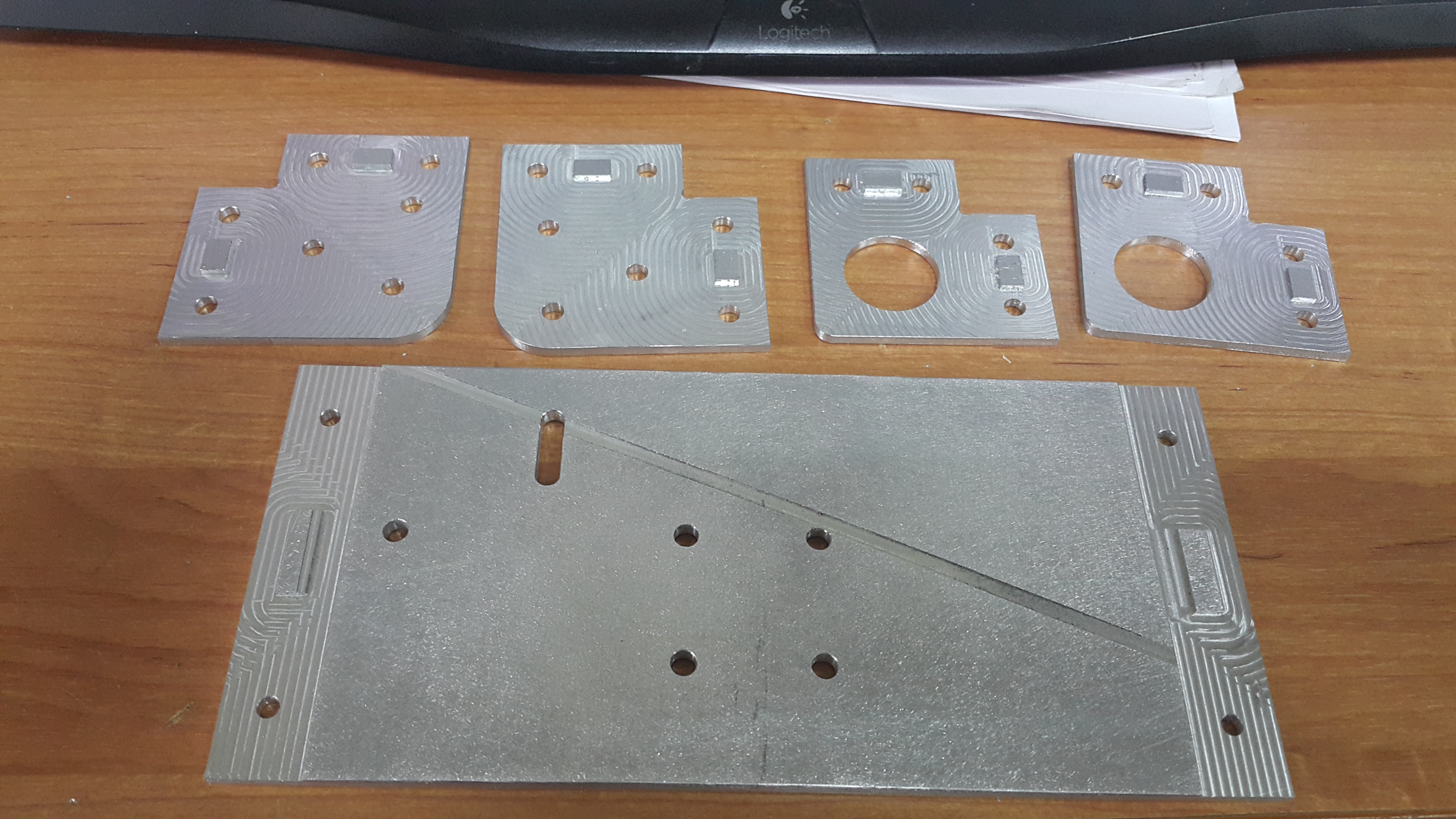

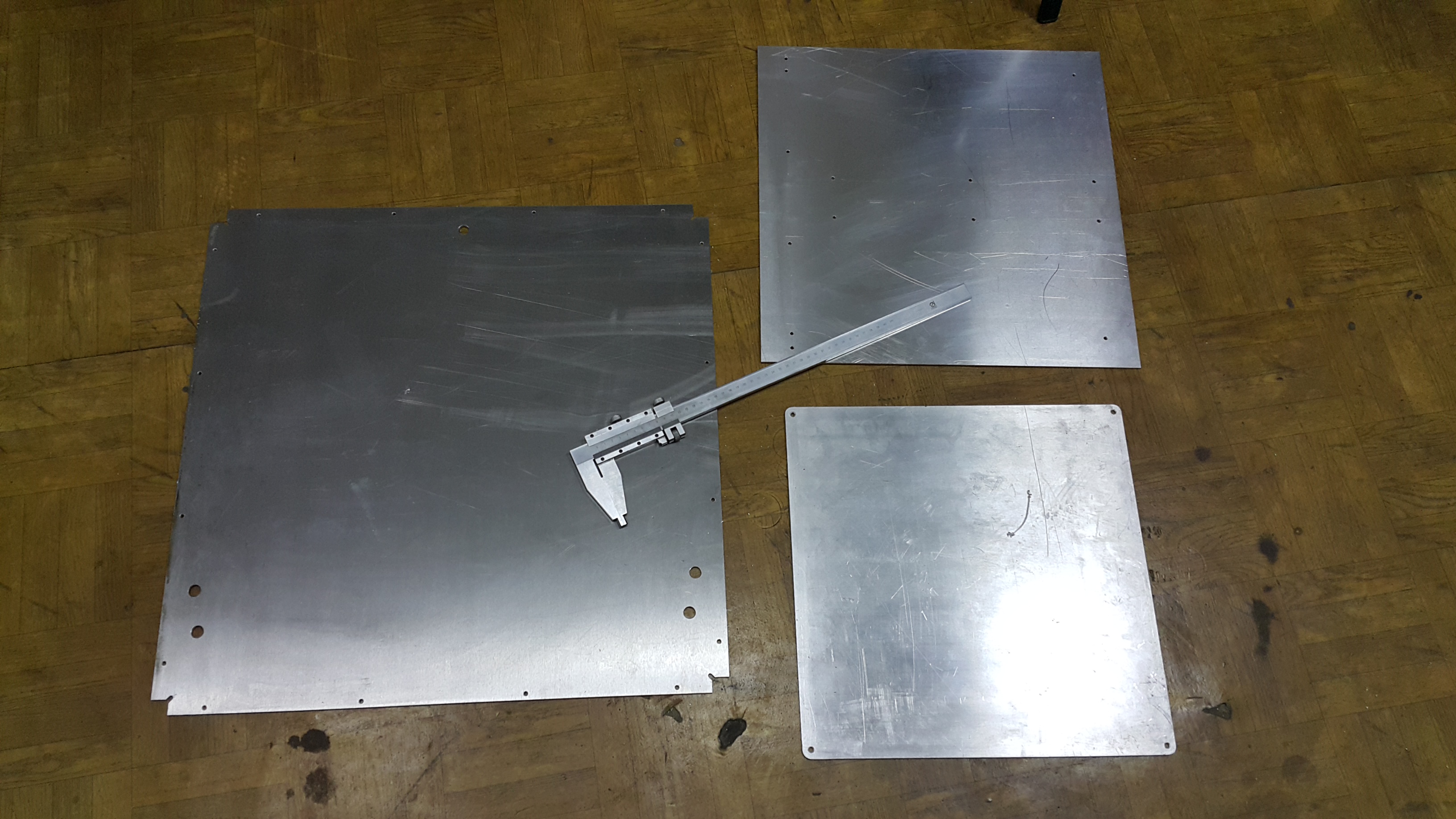

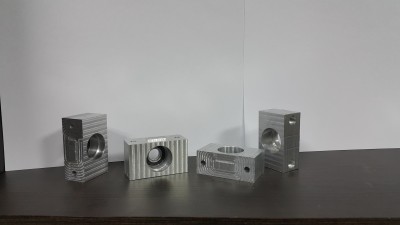

Основная работа отнимает много времени, поэтому немного затянулась постройка. Готовы габаритные детальки из дюральки, которые не помещаются на мой станок. Штангенциркуль на 430мм для масштаба.
На очереди балка портала. Прошла черновую обработку и отжигание, звенит как камертон. Заберу на следующей неделе.
2017-06-23 18-02-38.JPG
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 24 июн 2017, 16:28

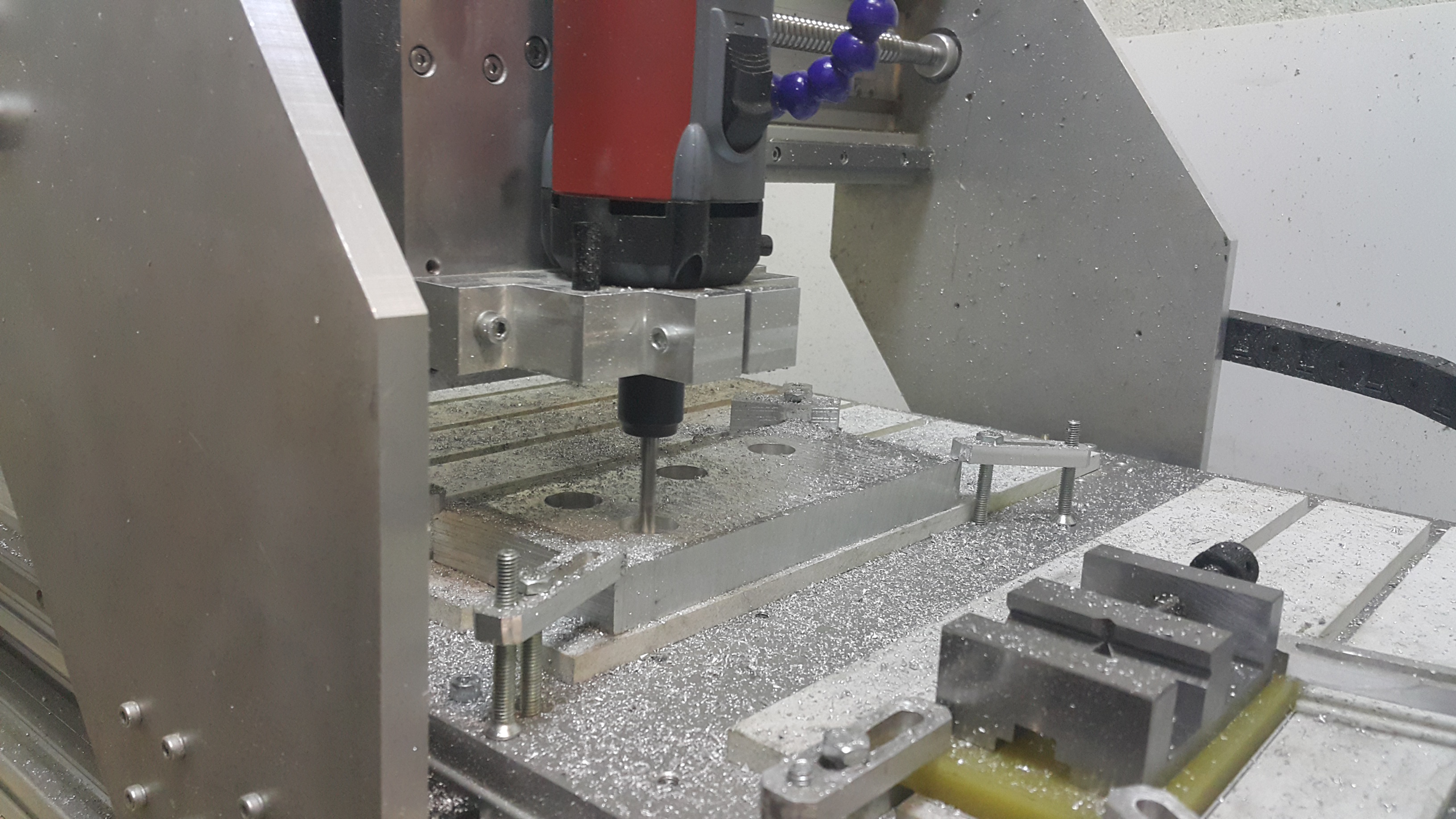

Попилил сегодня немножко 5мм д16ат.
Держатели ШД и шпулек)
2017-06-24 15-13-29.JPG
Аватара пользователя
stetz.anton

Сообщения: 83
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 25 июн 2017, 17:37

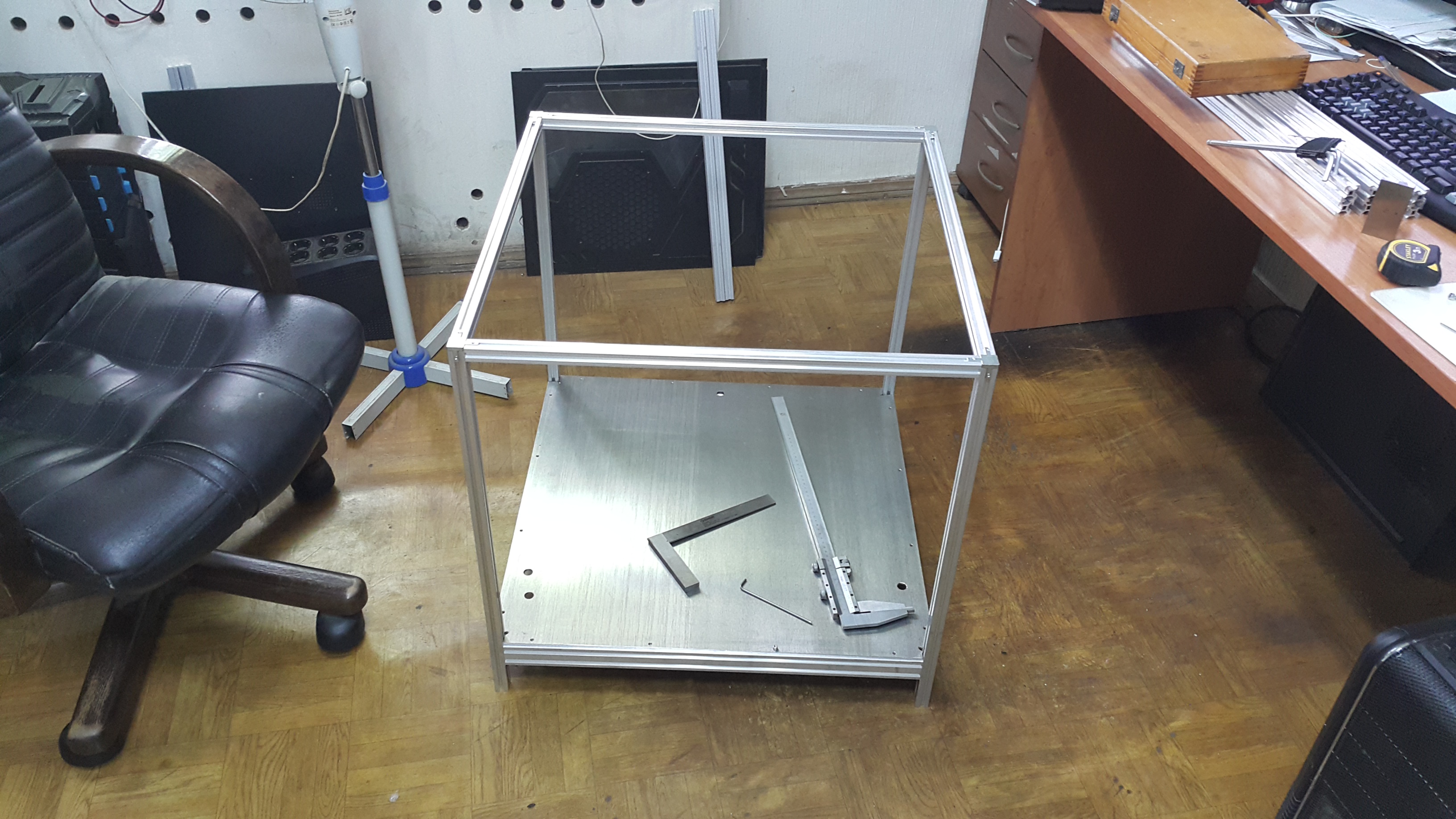

Потихоньку приступил к сборке корпуса. Габариты вышли довольно бодрые, нужно думать о тумбе и о месте, где оно будет жужжать )))))
