Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 26 июн 2017, 21:52

В таком случае надо брать lv8727. Про tb наслышан. Не стал даже его пробовать на своем чпу станочке. Вообще была мысль спаять самому дрова на МК, но себестоимость около 700-800р на запчасти лишает эту затею всякого смысла. Проще взять готовое.
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение ssb199 » 19 июл 2017, 14:00

stetz.anton писал(а):Опоры крепления винта ШВП. Попробовал "оптовую" обработку деталек в solidCam.

2017-06-01 18-26-45.JPG


2017-06-01 20-33-36.JPG


2017-06-01 21-11-06.JPG

Подскажи пожалуйста где берешь плиты?
ssb199

Сообщения: 6
Зарегистрирован: 03 апр 2016, 18:42

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 31 июл 2017, 01:15

ssb199 писал(а):Подскажи пожалуйста где берешь плиты?

Если быстро и дорого, то прутки.ру или продиел на митинском. Если нужно подешевле, то либо базы типа алроса, либо на форуме cnc-club в разделе барахолка.
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 04 авг 2017, 01:42

Продолжаю двигаться вперед. В работе очень помогают КМД и трофейные штангенциркули 0-430 и 250-650мм длиной. Контейнер с крепежом потихоньку пустеет.
Вложения
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 04 авг 2017, 15:56

Наконец то приехала самая высокотехнологичная деталь данного аппарата.

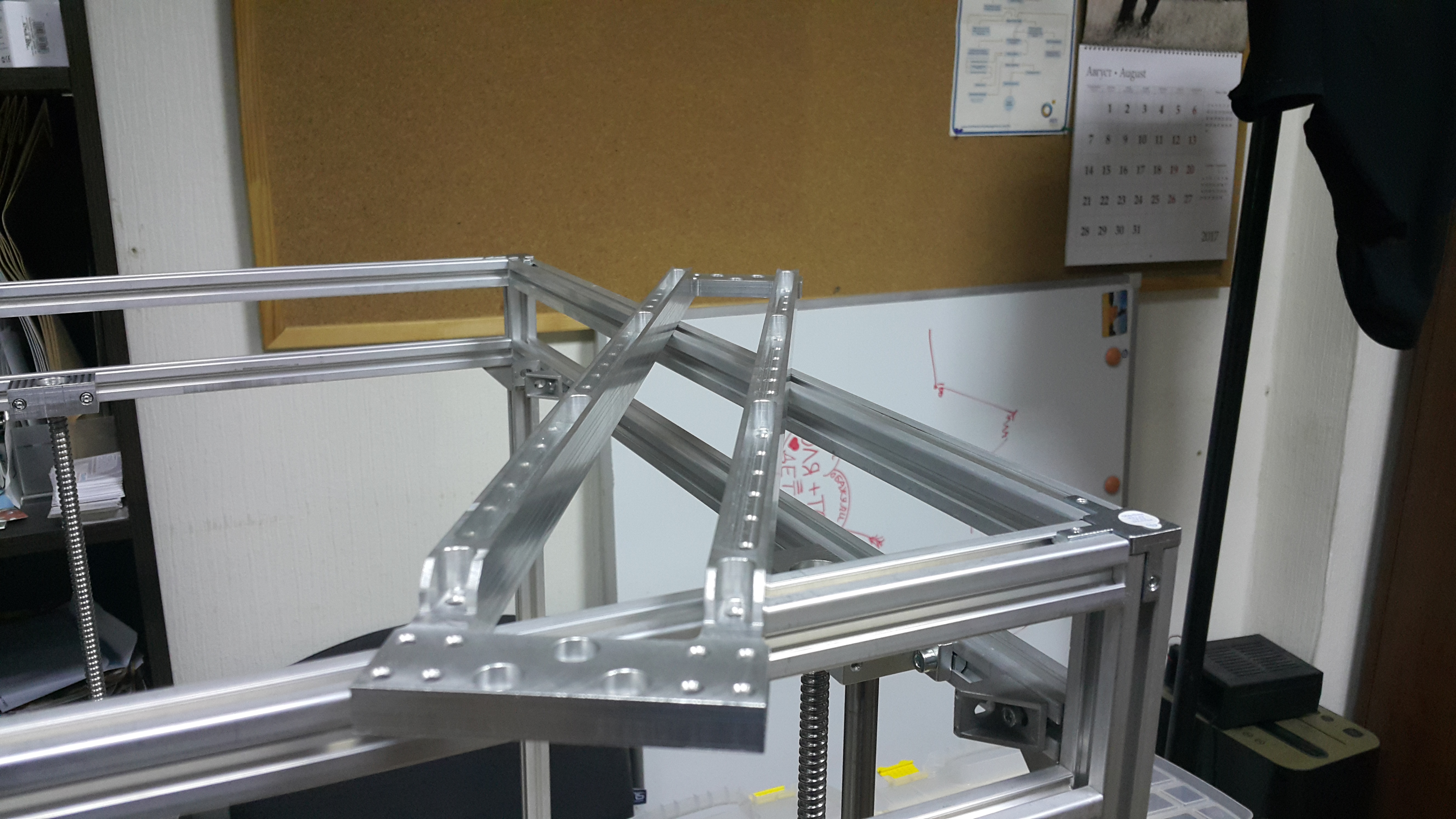

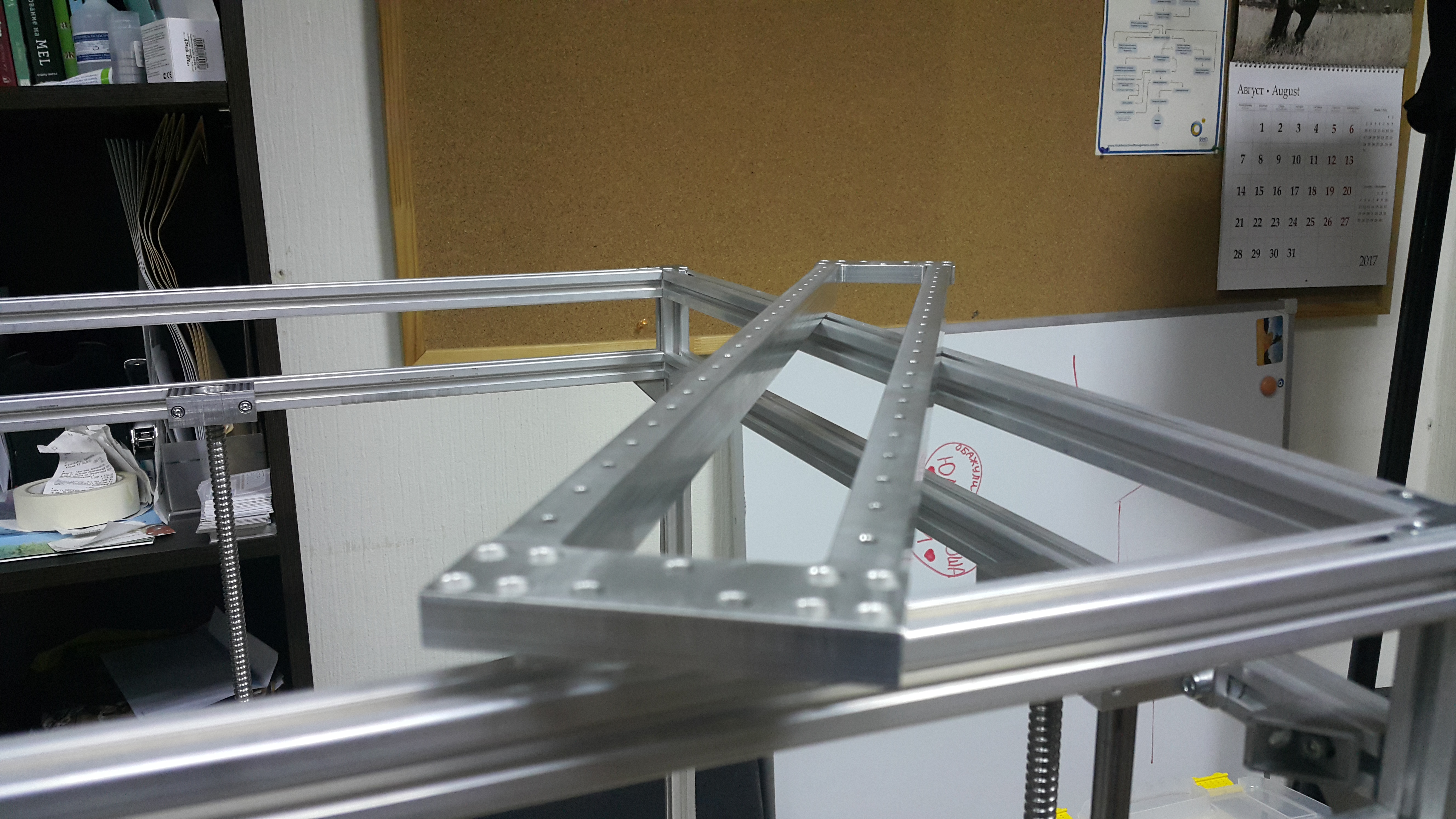

Балка портала. Вес получился 576 грамм. Параллельности вывели в 0.02мм
Балка после предварительного установа бегает плавно, без клинов и закусываний. Позже при юстировке откатаю индикатором.
Вложения
2017-08-04 17-03-46.JPG
Предварительная примерка балки на рельсах.
Вид снизу
Вид сверху
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 04 авг 2017, 20:20

вижу проблемный узел : жесткая связка каретки ШВП и направляющего вала Z
вал будет гнуть (любого диаметра), гуляния вертикальной стенки даже на 0.05 мм весьма заметны глазом
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 04 авг 2017, 21:09

setar писал(а):вижу проблемный узел : жесткая связка каретки ШВП и направляющего вала Z
вал будет гнуть (любого диаметра), гуляния вертикальной стенки даже на 0.05 мм весьма заметны глазом

Я помню Ваш вариант. Держу в голове. Но мне сейчас важно запустить и посмотреть, что и как там будет работать. Возможно вал заменю в последствии на рельсу.
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 05 авг 2017, 22:29

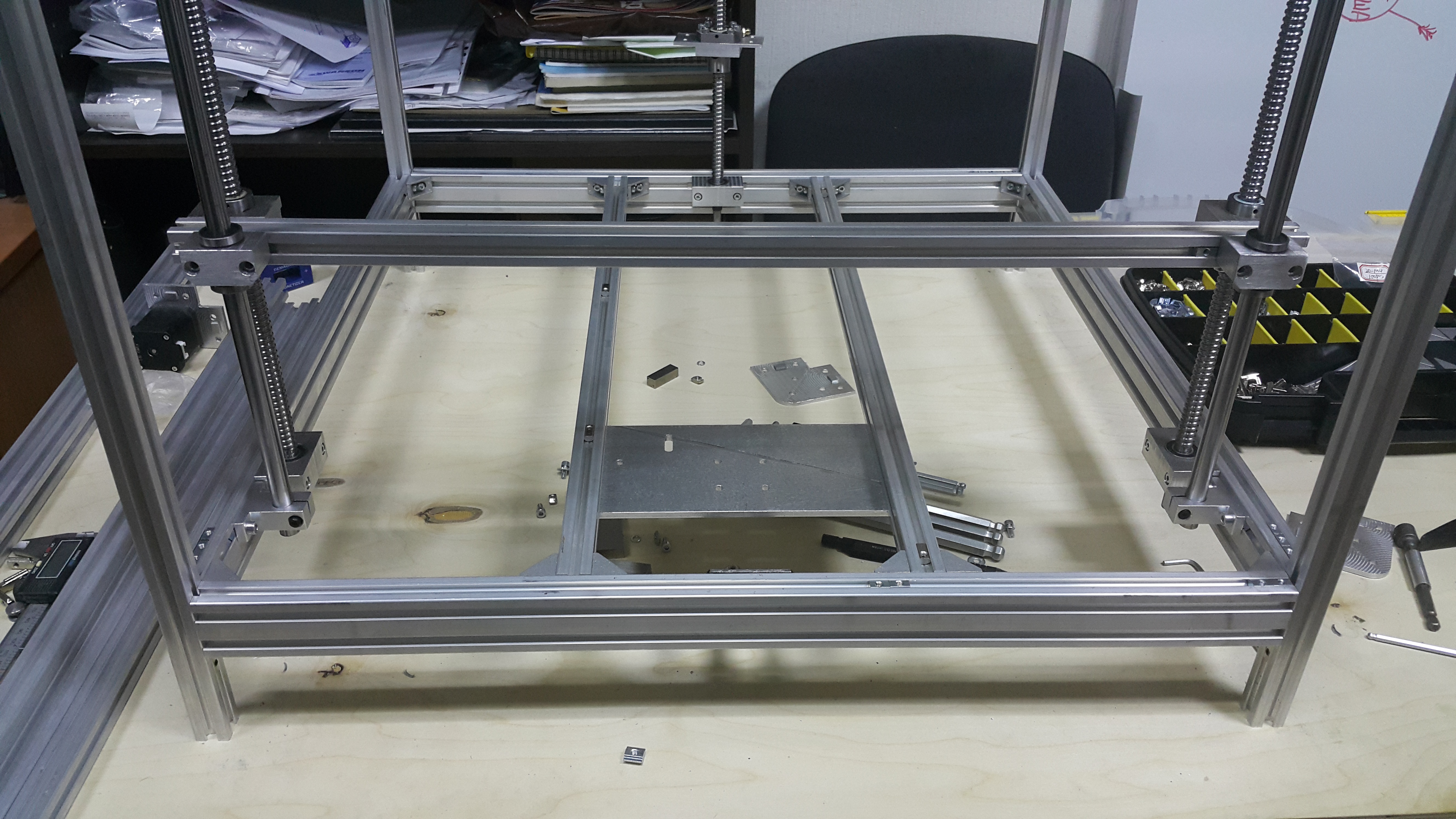

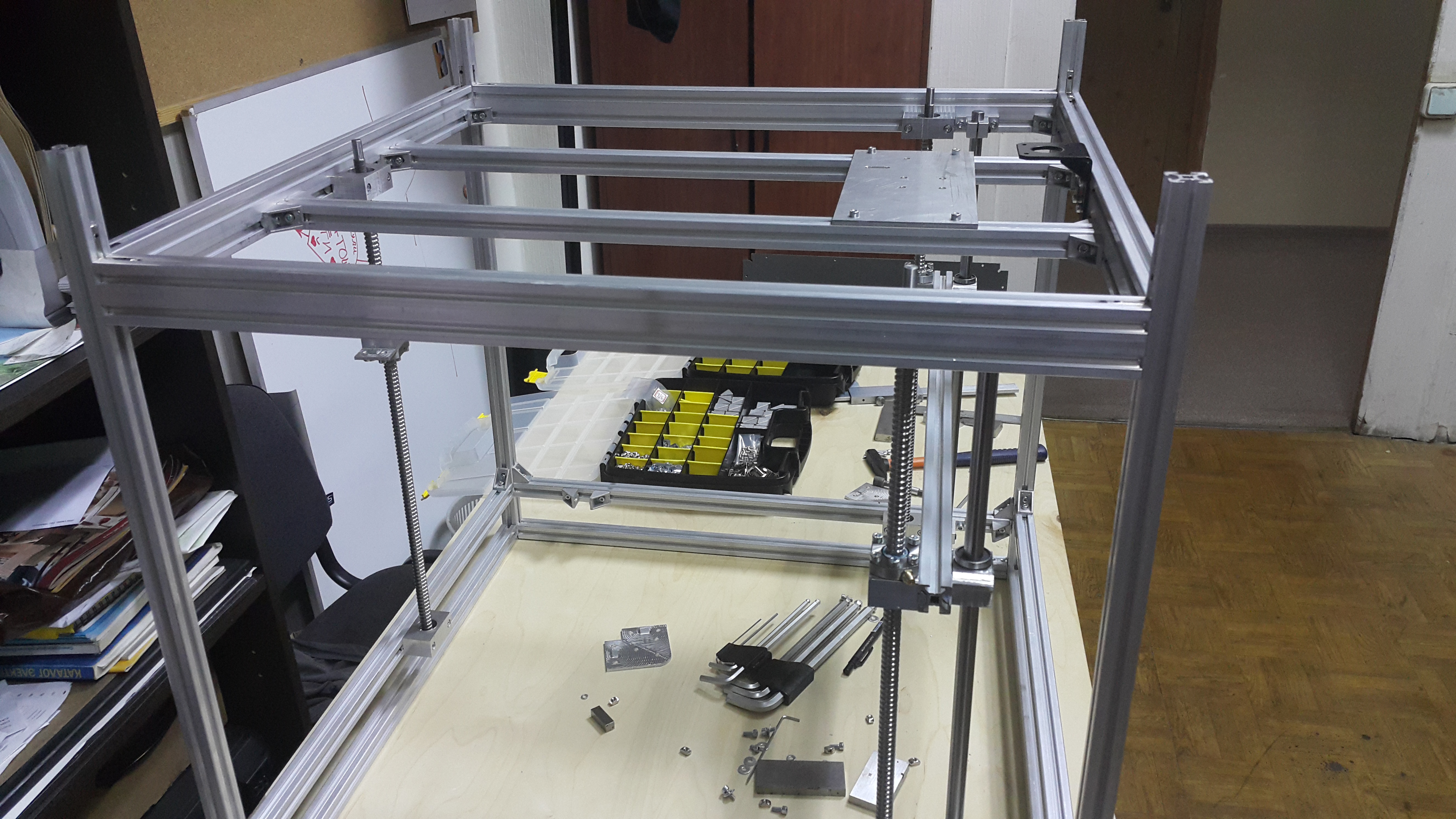

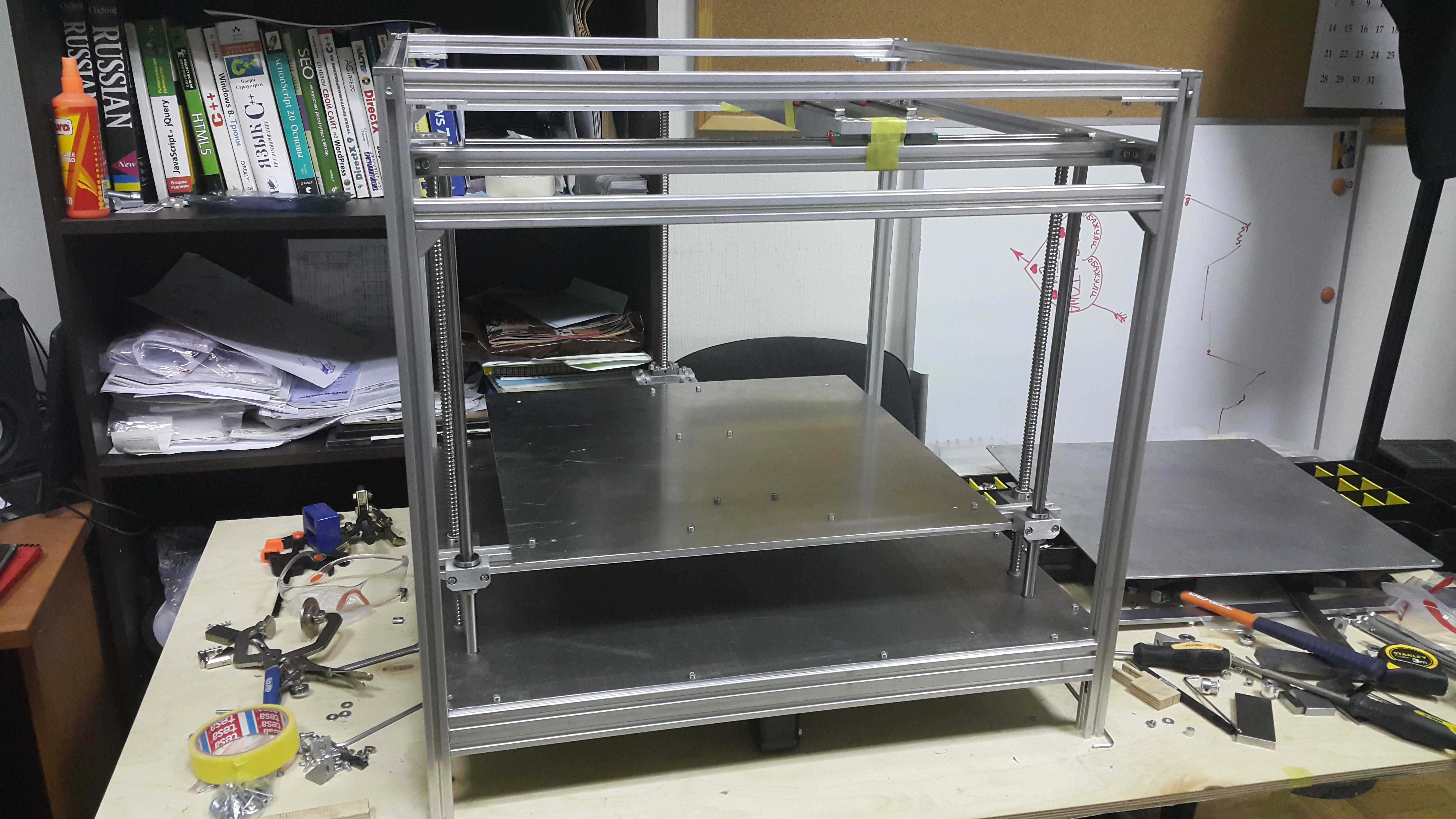

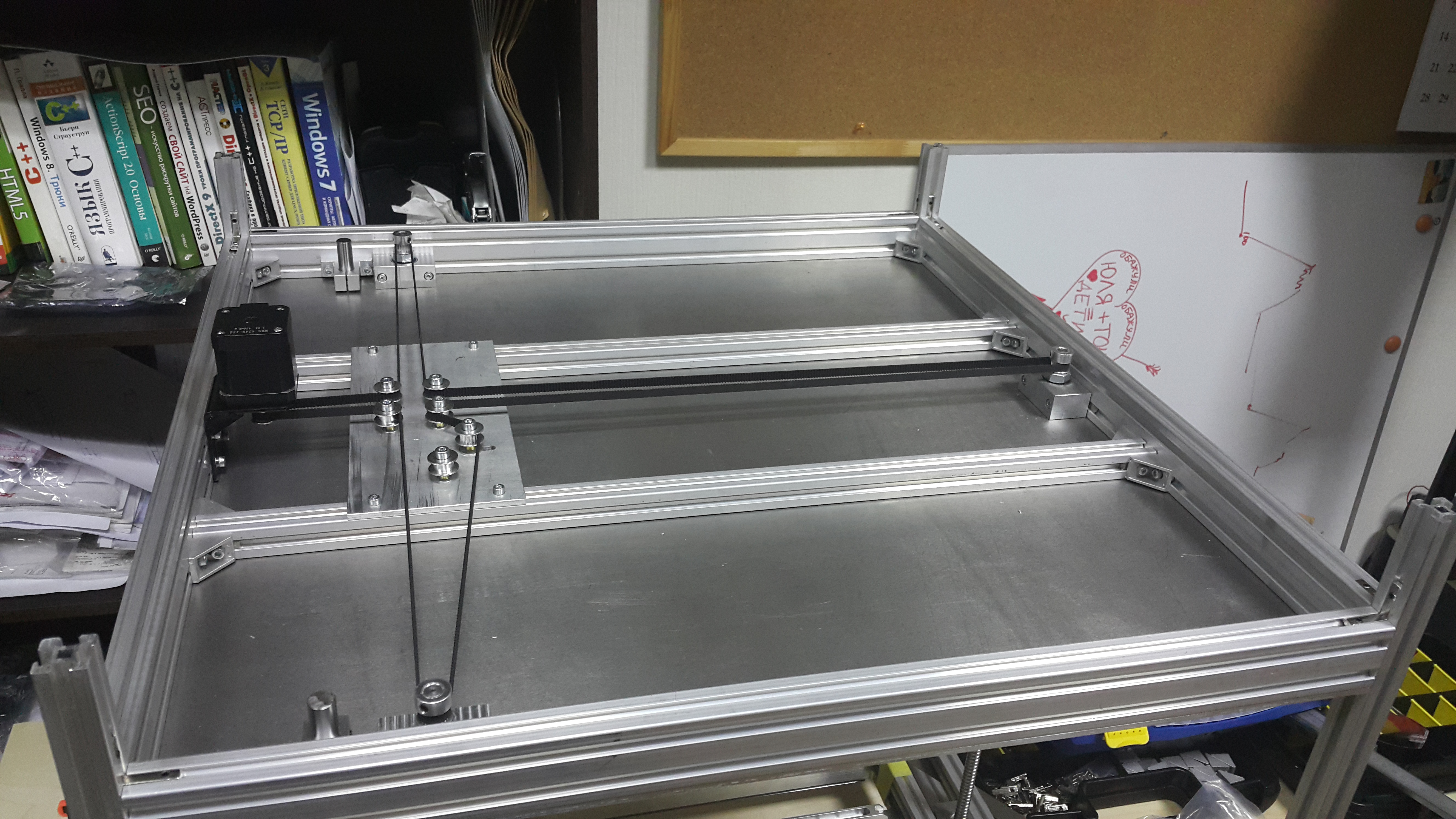

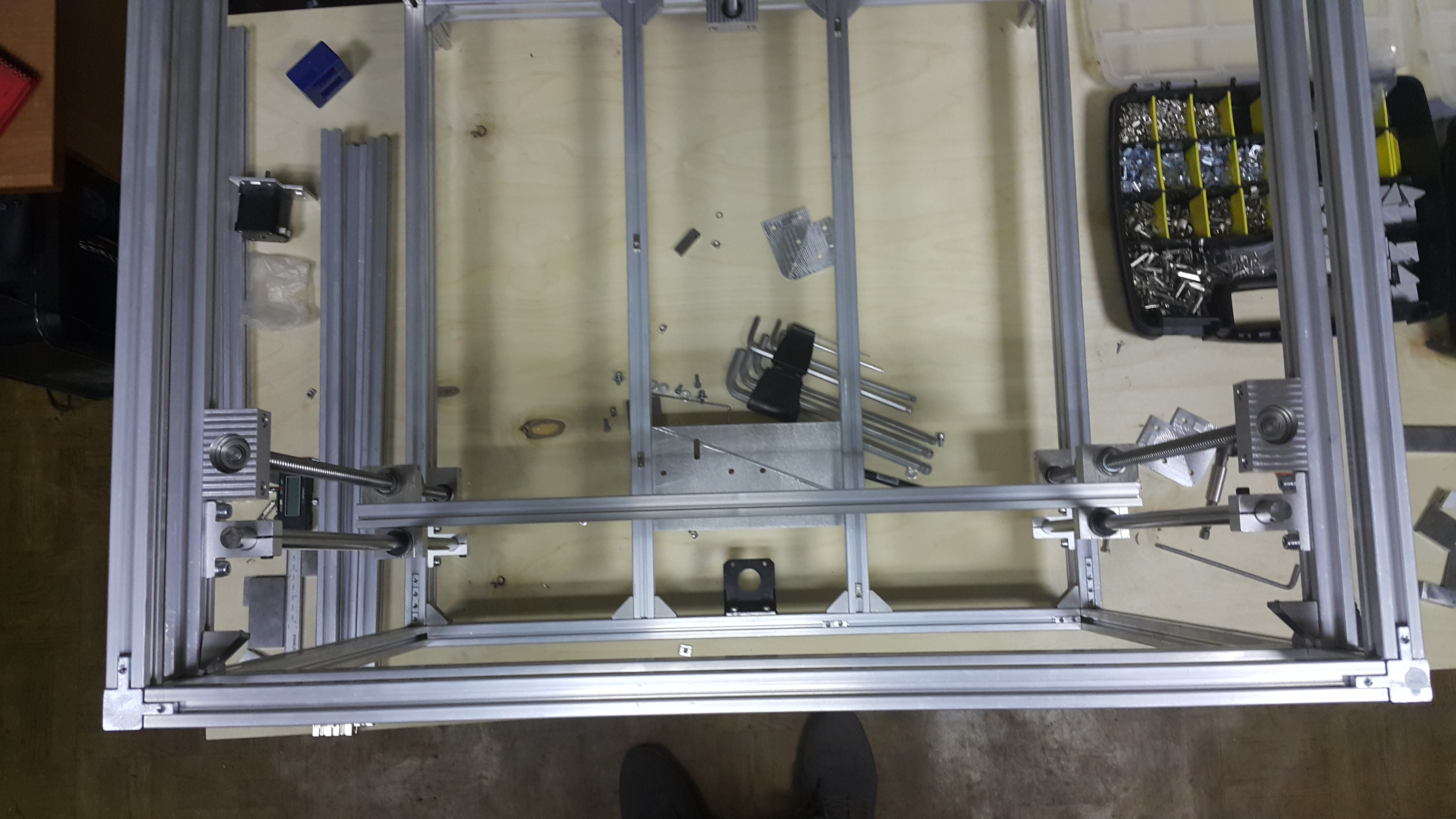

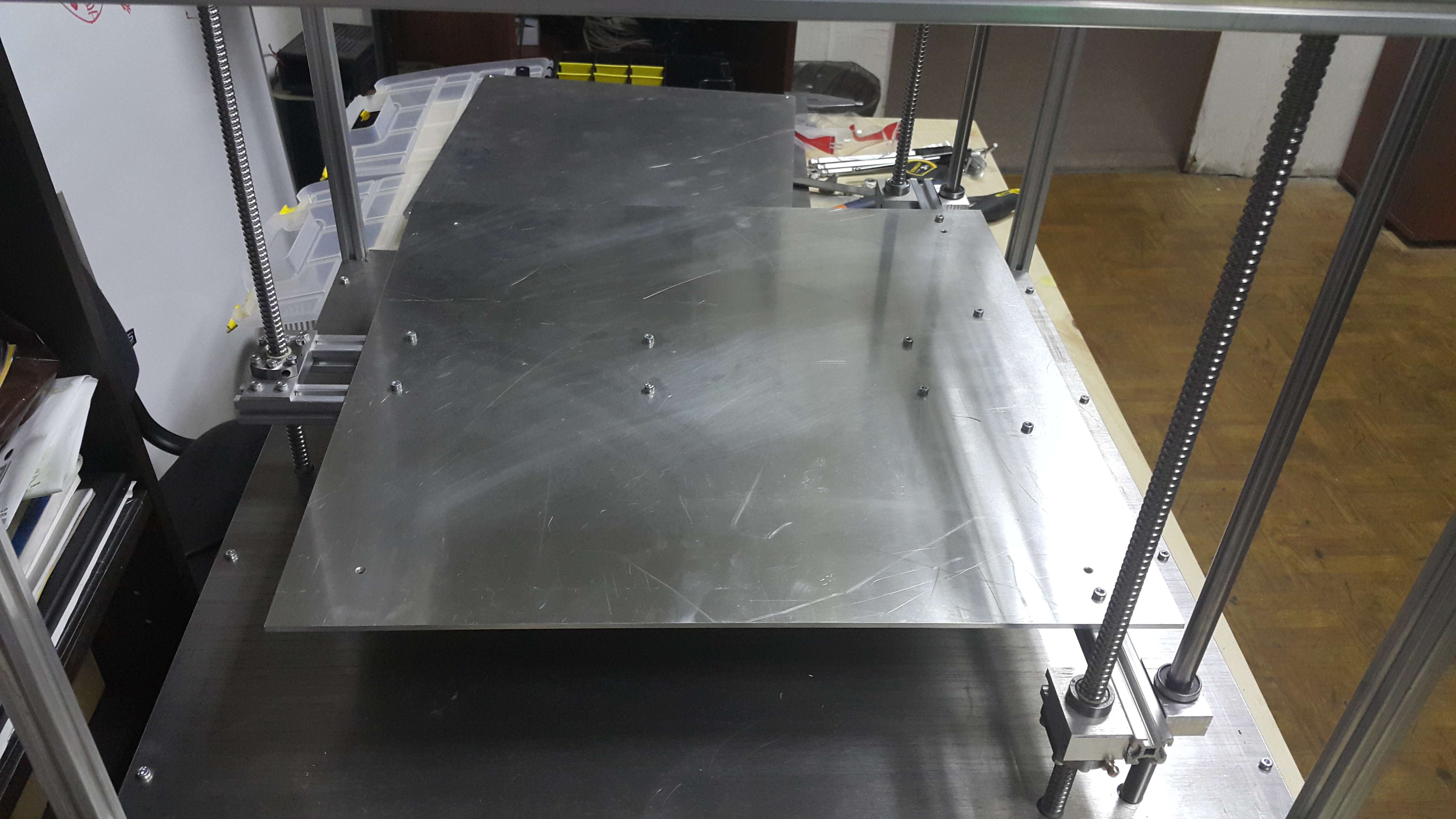

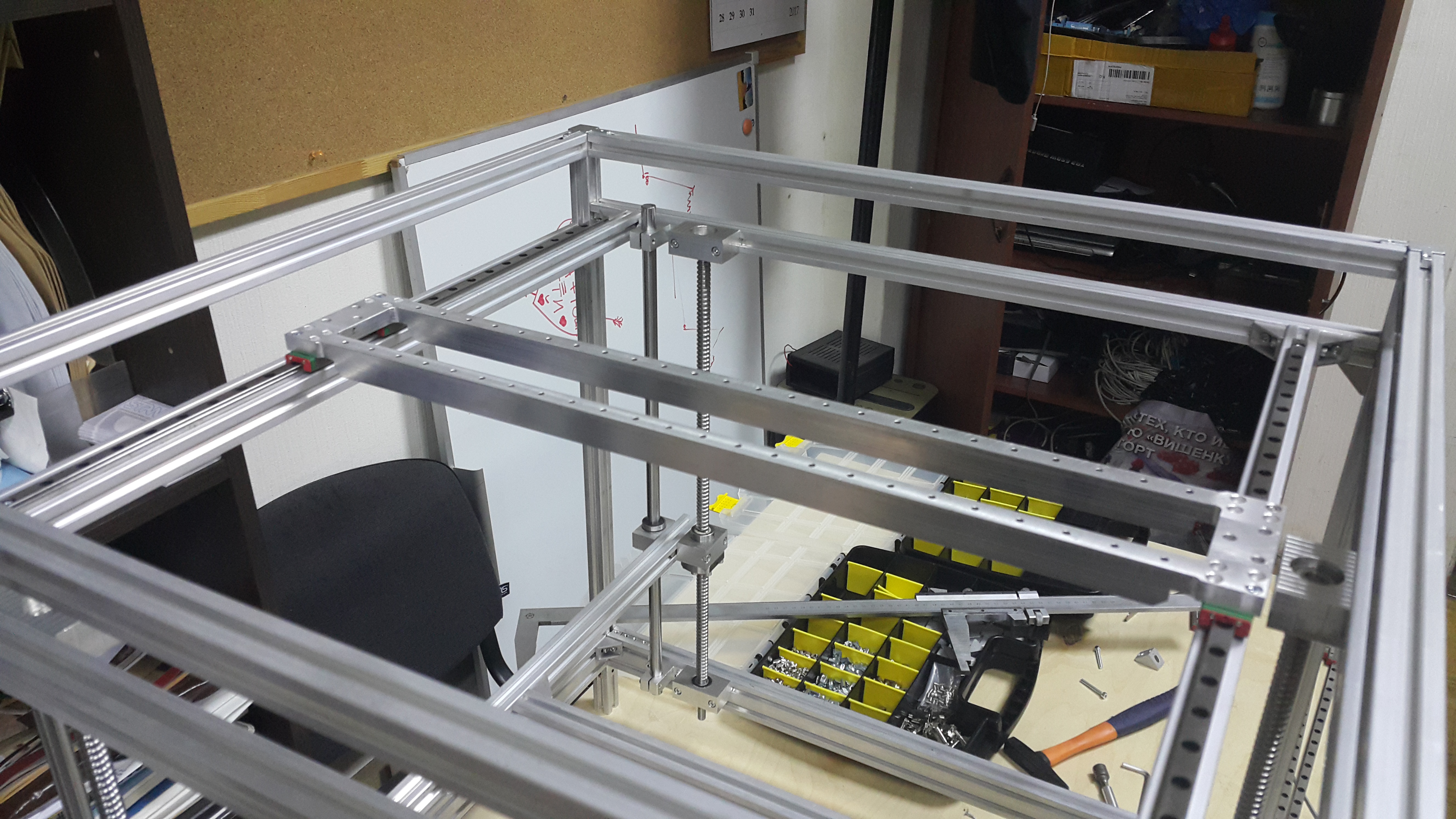

Продолжаю сборку. Ось Z и стол практически готовы. Немножко не попал с размером ремня, поэтому пока одна шпуля без дела стоит. в дальнейшем профрезерую паз с роликом натяжения и все вернется на круги своя.
Вложения
2017-08-05 21-17-54.JPG
Плита оси Z, вид 1
2017-08-05 21-17-44.JPG
Плита оси Z, вид 2
2017-08-05 20-08-11.JPG

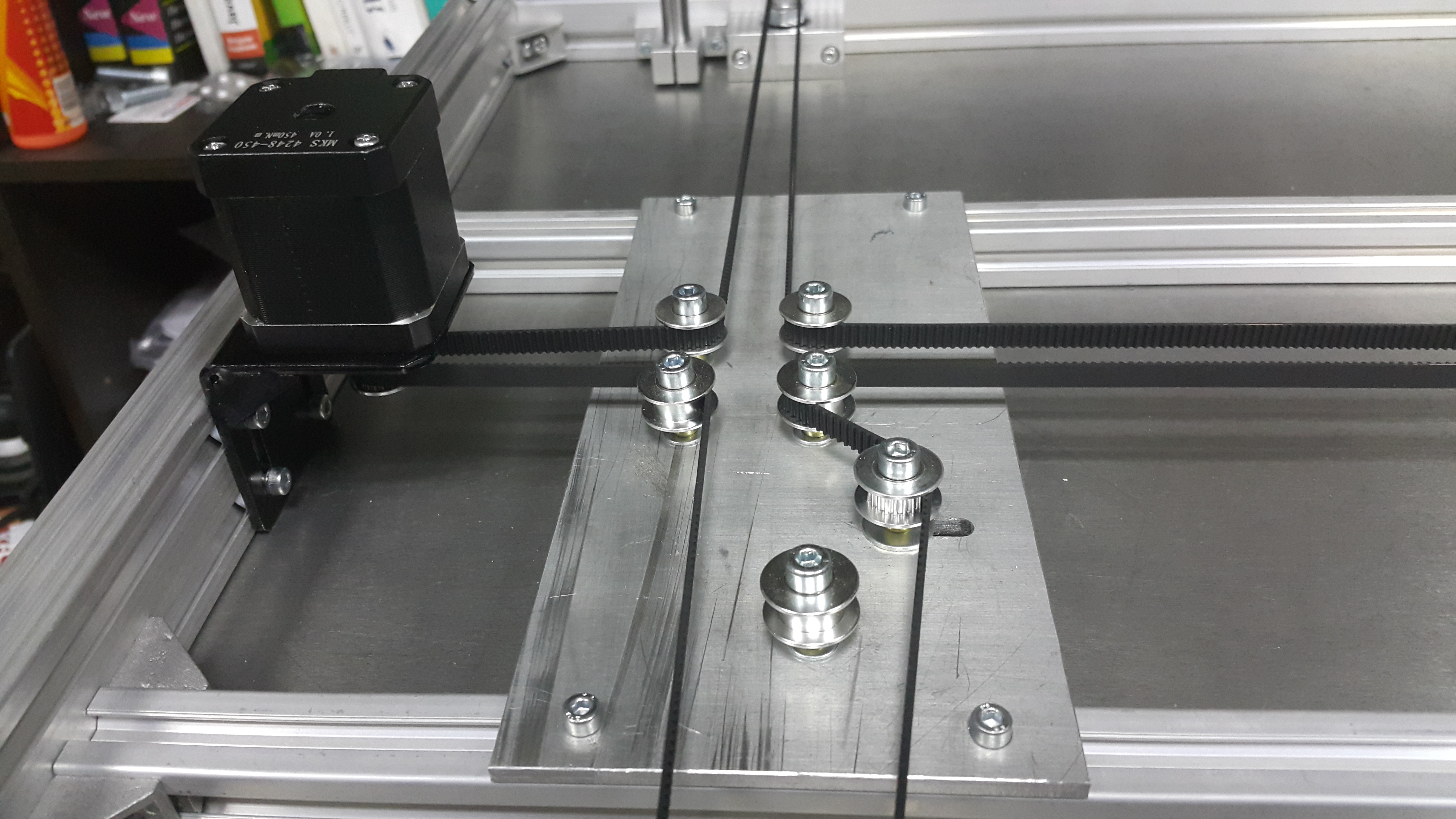

Узел со шпулями.
2017-08-05 20-08-00.JPG
Привод оси Z
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 06 авг 2017, 11:11

я так же сначала ось Z нарисовал и собрал, когда начал гонять понял что большое количество изломов ремня очень сильно снижают полезную нагрузку (уменьшают максимальную скорость Z)
в итоге сменил схему на квадрат с одним натягивающим роликом изламывающим одну грань внутрь
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 06 авг 2017, 11:49

setar писал(а):я так же сначала ось Z нарисовал и собрал, когда начал гонять понял что большое количество изломов ремня очень сильно снижают полезную нагрузку (уменьшают максимальную скорость Z)
в итоге сменил схему на квадрат с одним натягивающим роликом изламывающим одну грань внутрь

А насколько на оси Z нам важна максимальная скорость? Плюс у меня питание не 12, а 24В будет, что при прочих равных даст более высокую скорость.
В нишах, где нет ремня, я планирую разместить всю электронную начинку станка. Если там будет ремень пробегать, то будет не очень удобно все это обслуживать. Но в любом случае спасибо за совет, добавлю себе в заметки.
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 08 авг 2017, 17:30

как ни странно - важна.
переход с 8 до 18 мм/с по оси Z экономит 30% времени на печати изделия примерно 200x200x300
видимо из за приподнимания/опускания при движении с островка на другой
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 09 авг 2017, 01:27

Спасибо. Буду иметь в виду. Над конструкцией подумаю, постараюсь как нибудь оптимизировать ее.
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 09 авг 2017, 17:33

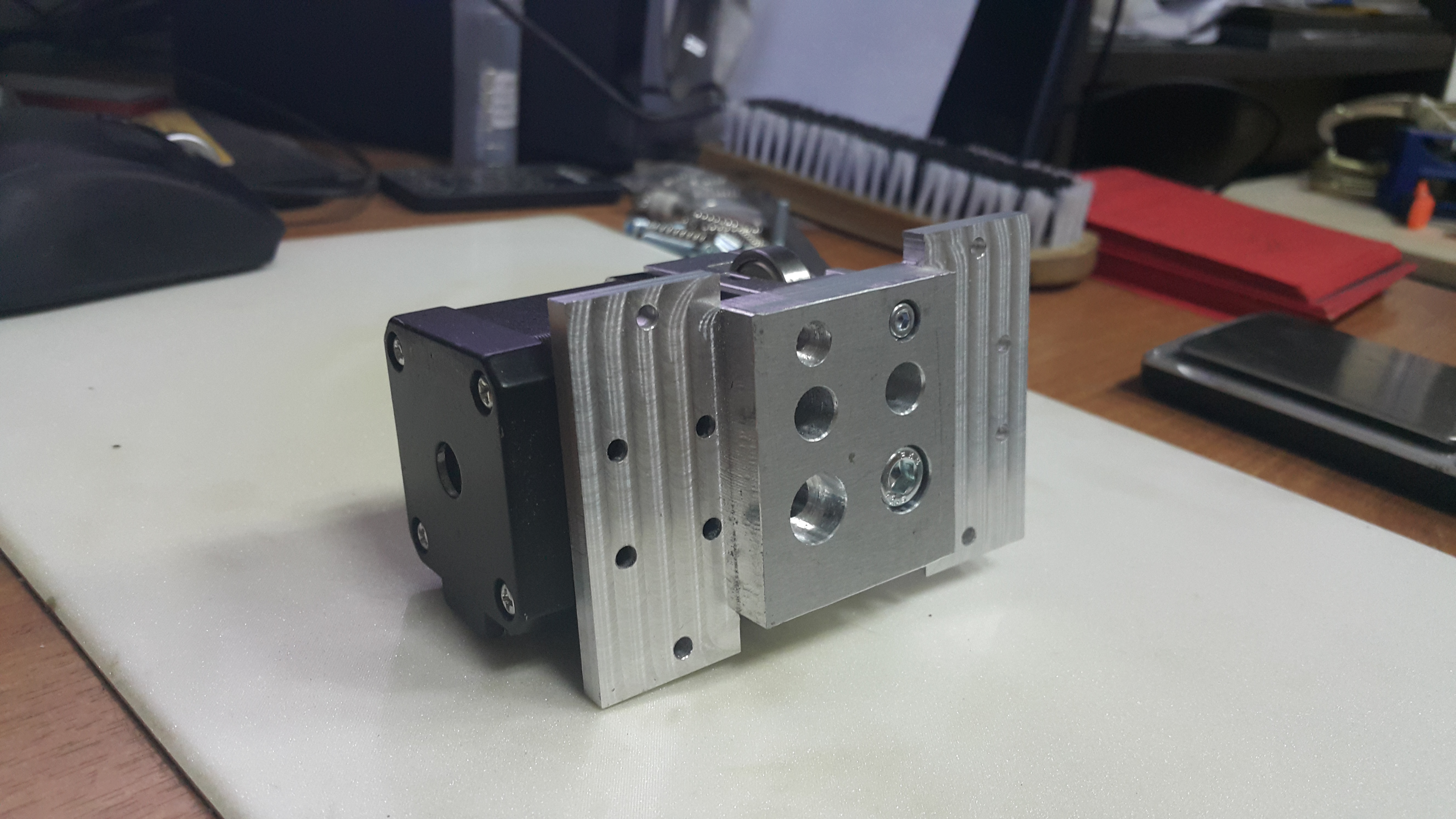

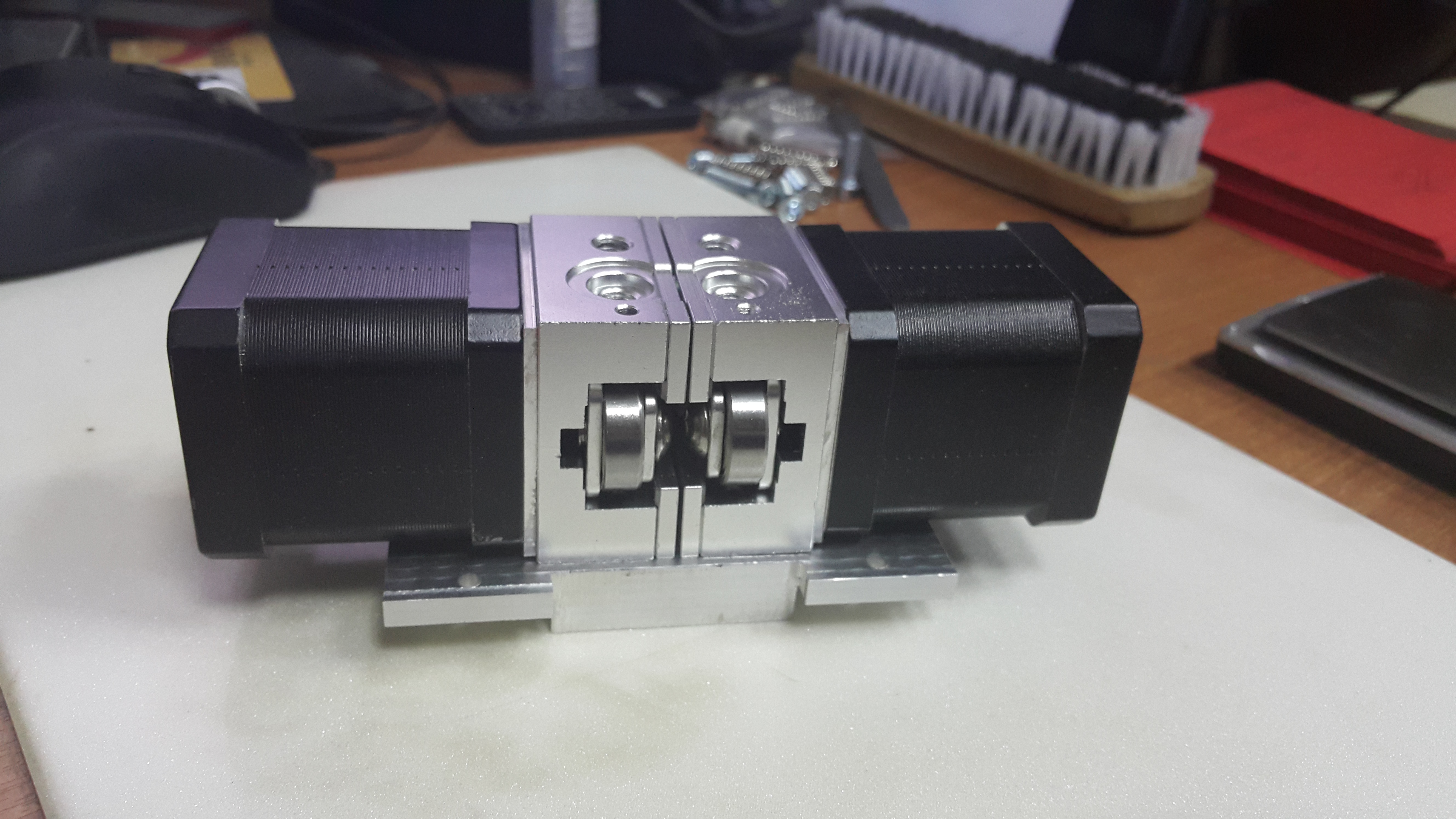

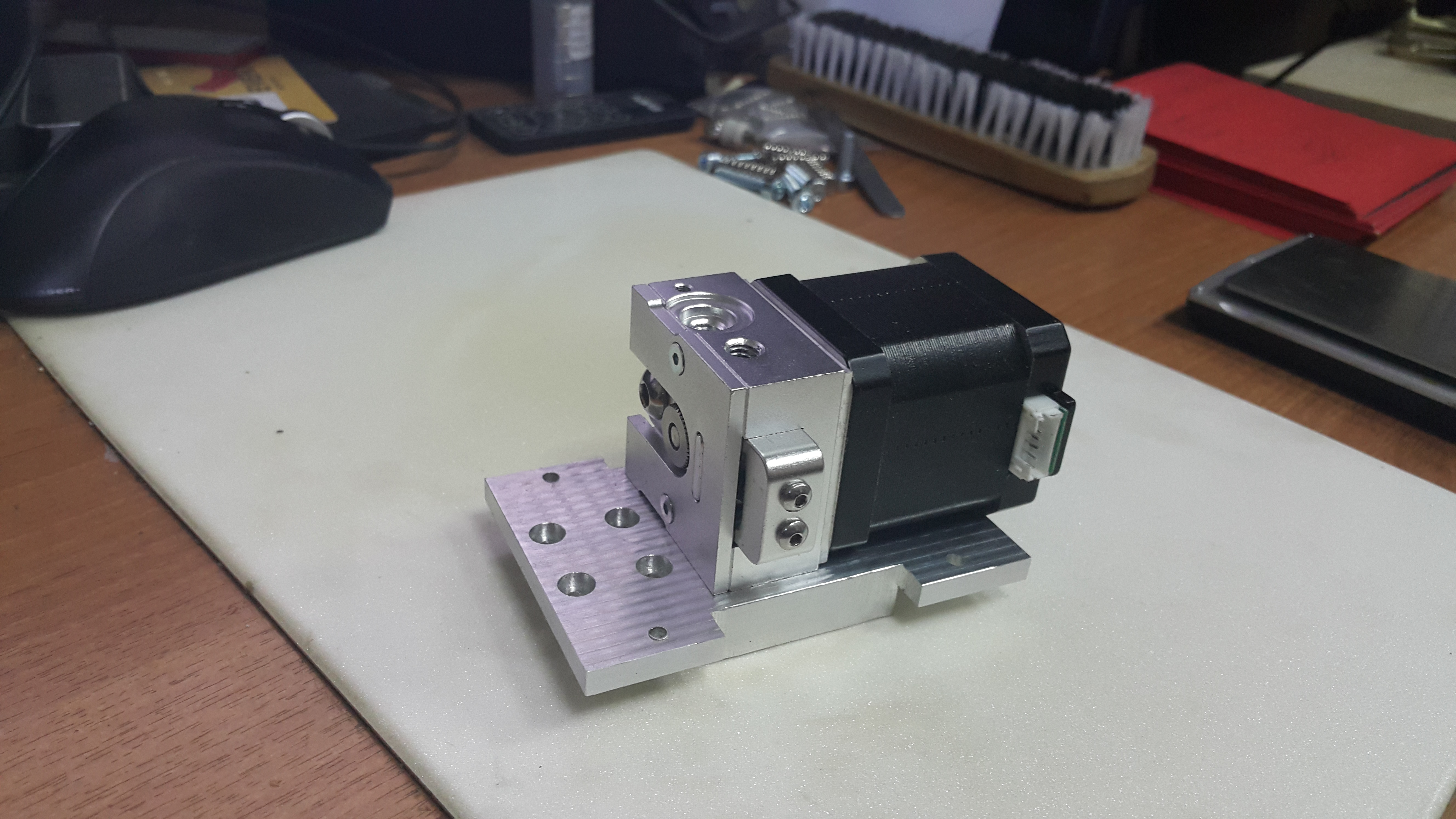

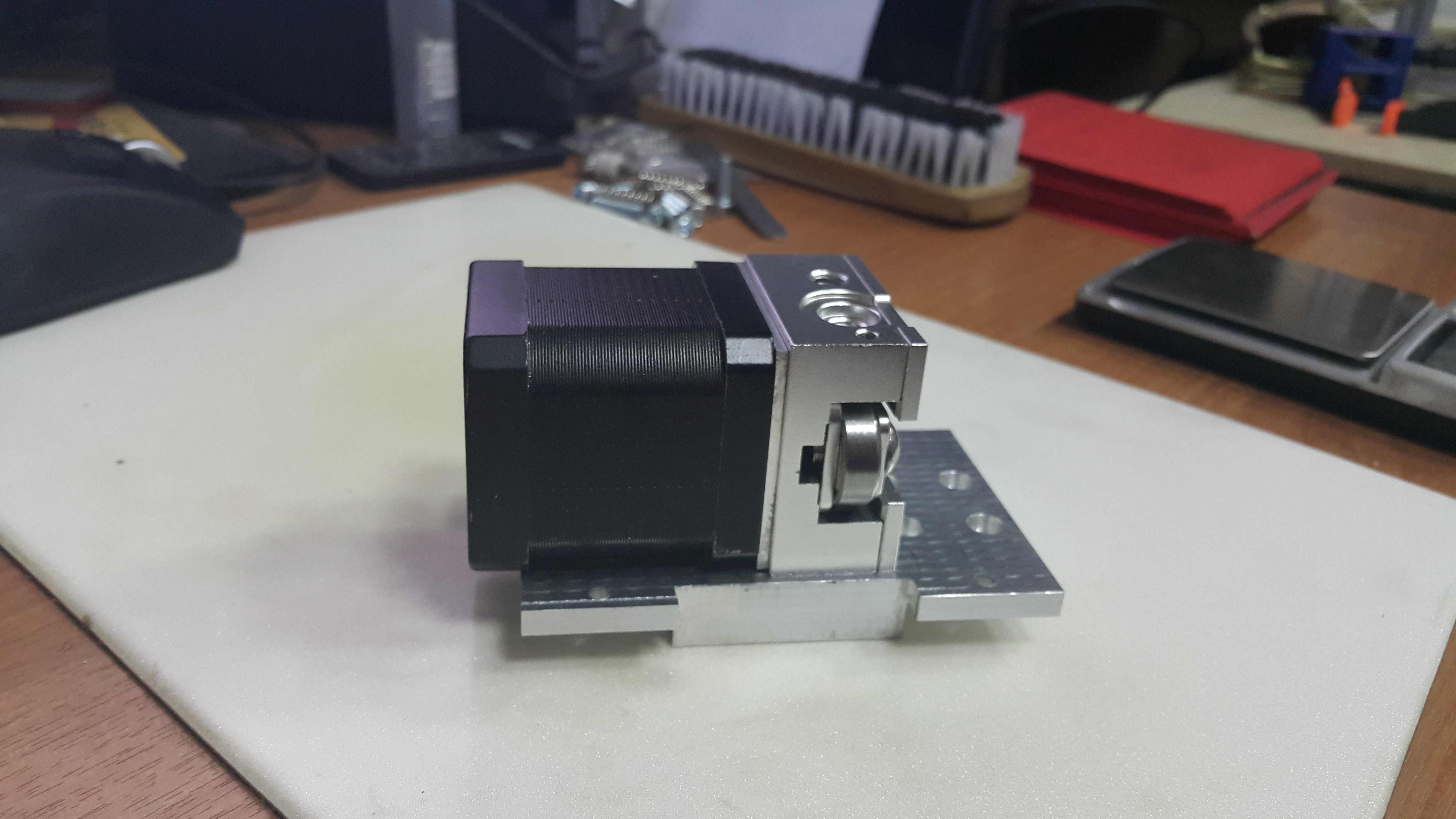

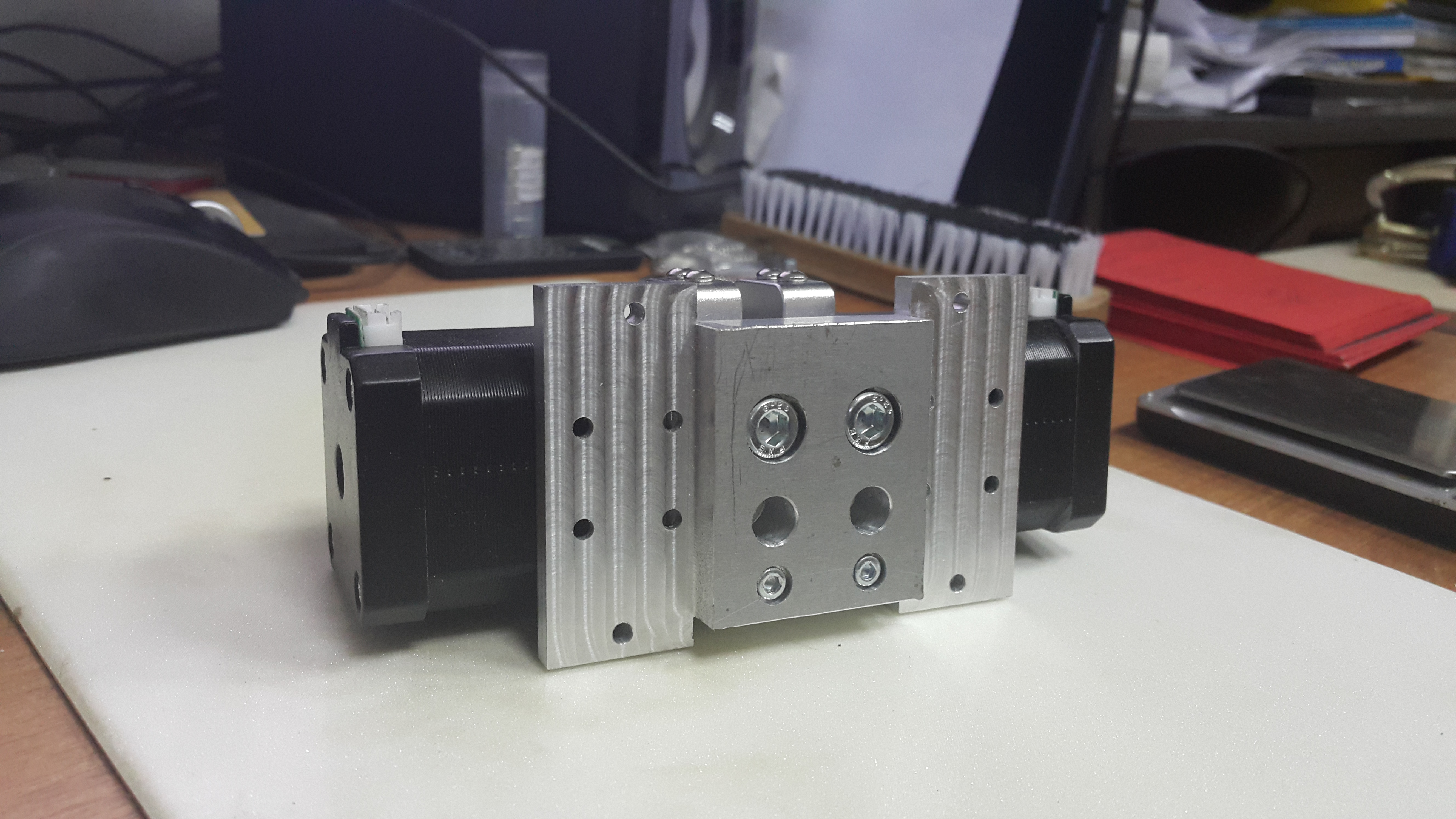

Делаю каретку. Немного подкорректировал конструкцию, чтобы можно было использовать как двухголовую версию, так и с одной головой, без серьезной переделки. Время на замену - не более 2 минут.

Версия с двумя головами, вес 998грамм.
2017-08-09 15-38-18.JPG

2017-08-09 15-38-11.JPG

2017-08-09 15-38-04.JPG


Версия с одной головой, вес 550 грамм.
2017-08-09 15-40-28.JPG

2017-08-09 15-40-23.JPG

2017-08-09 15-40-17.JPG
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 09 авг 2017, 22:39

добротно, хороший подход.
я сейчас буду пробовать вариант на моторах NEMA14
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 12 авг 2017, 00:26

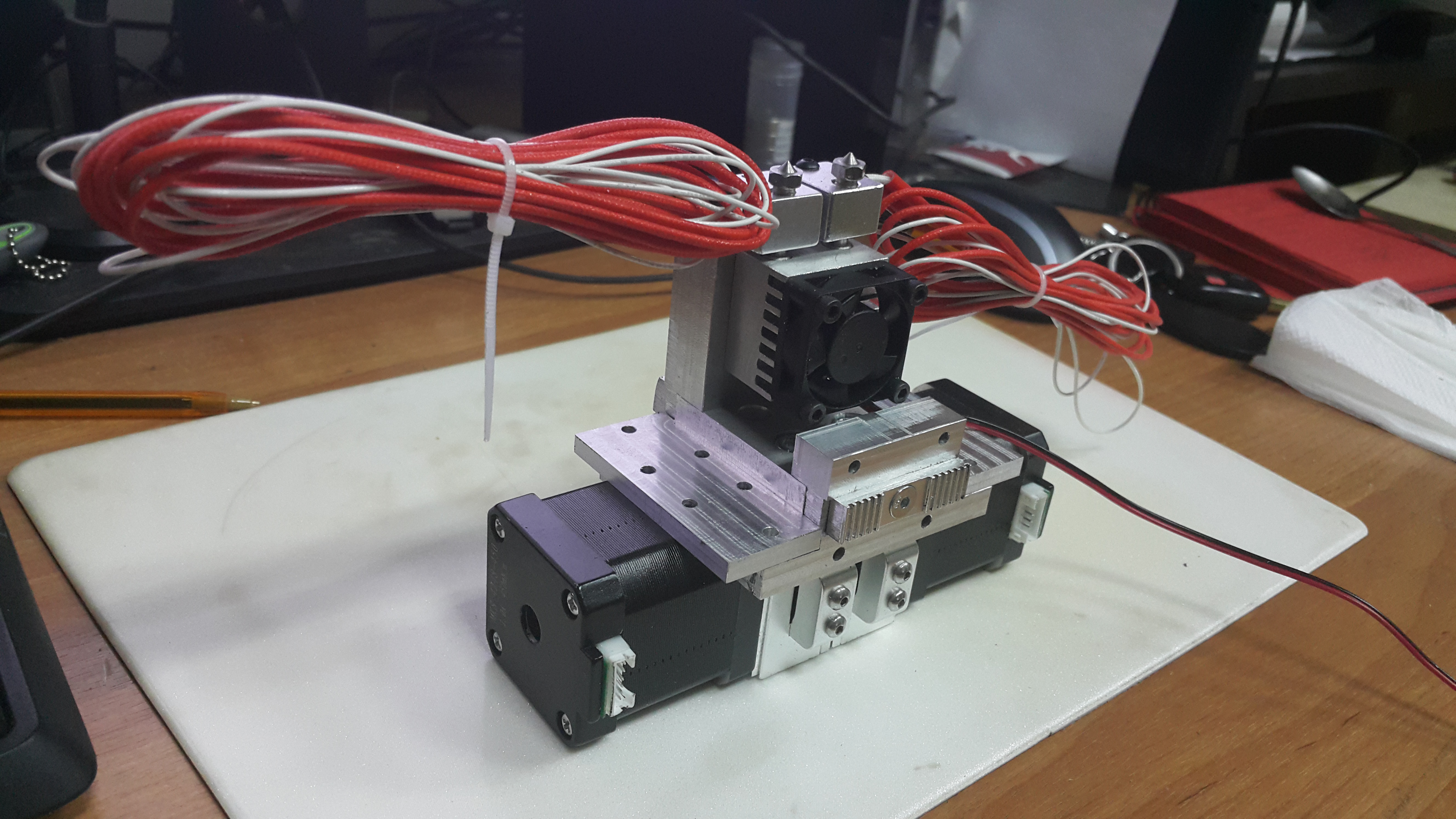

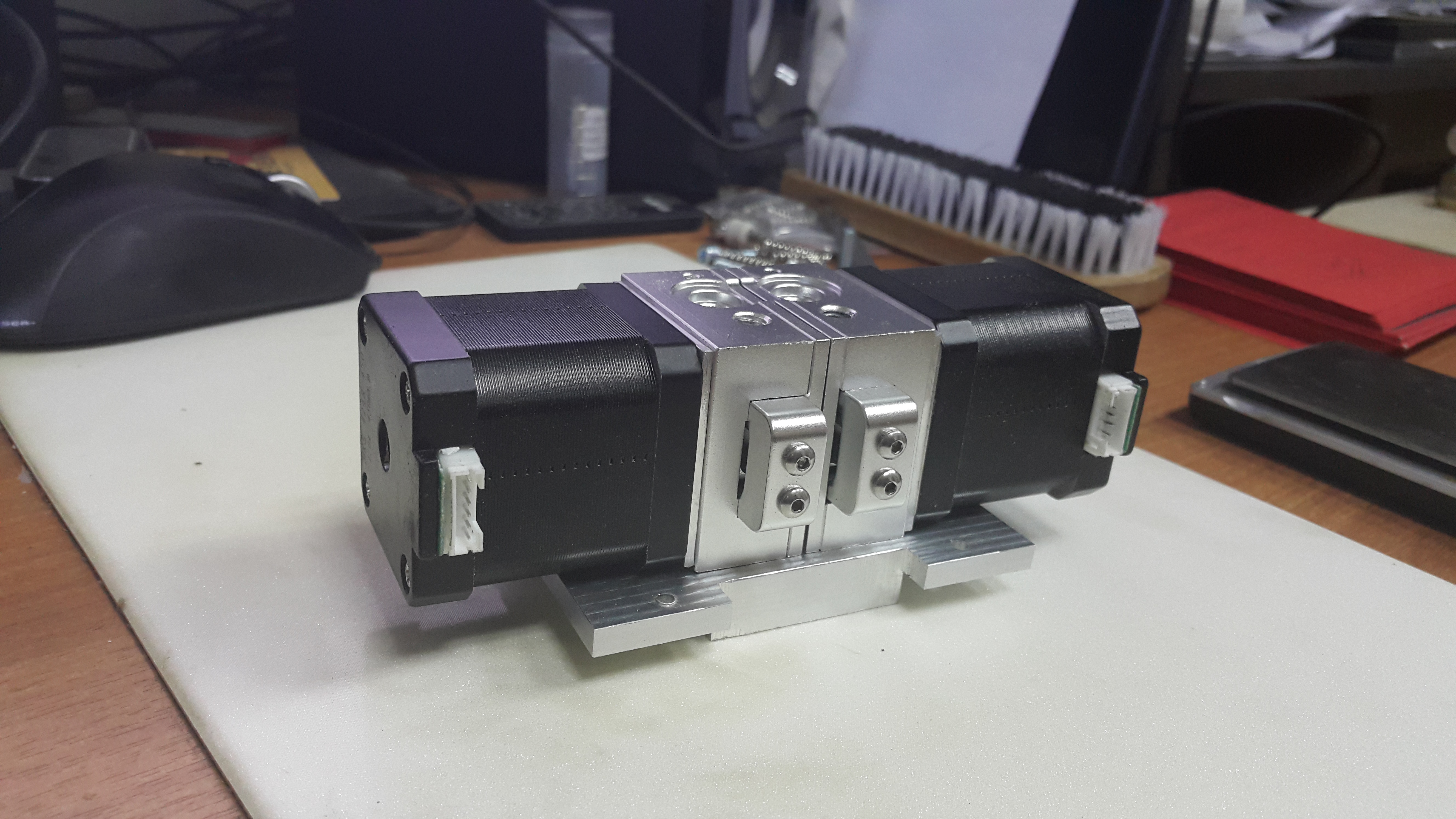

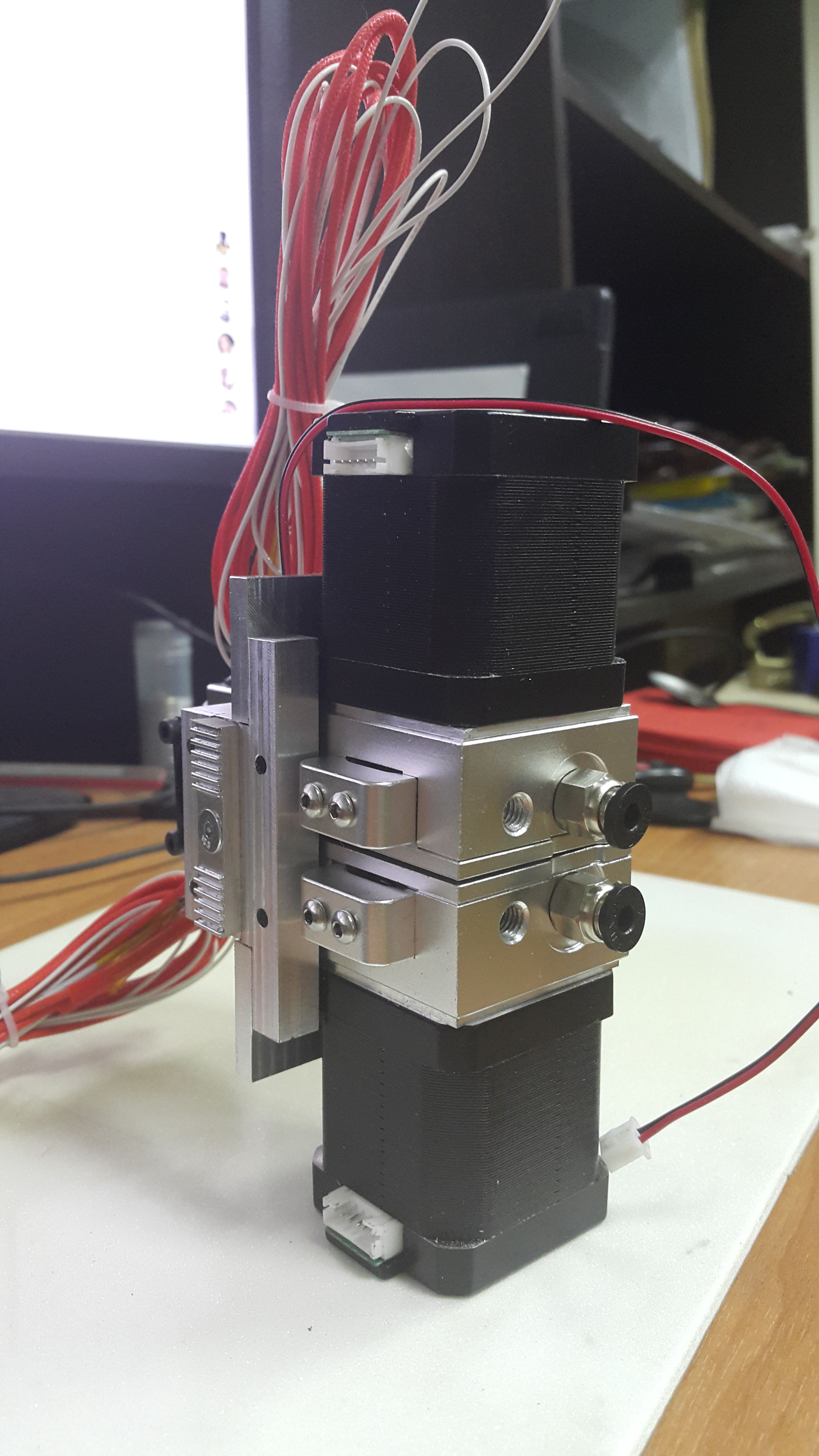

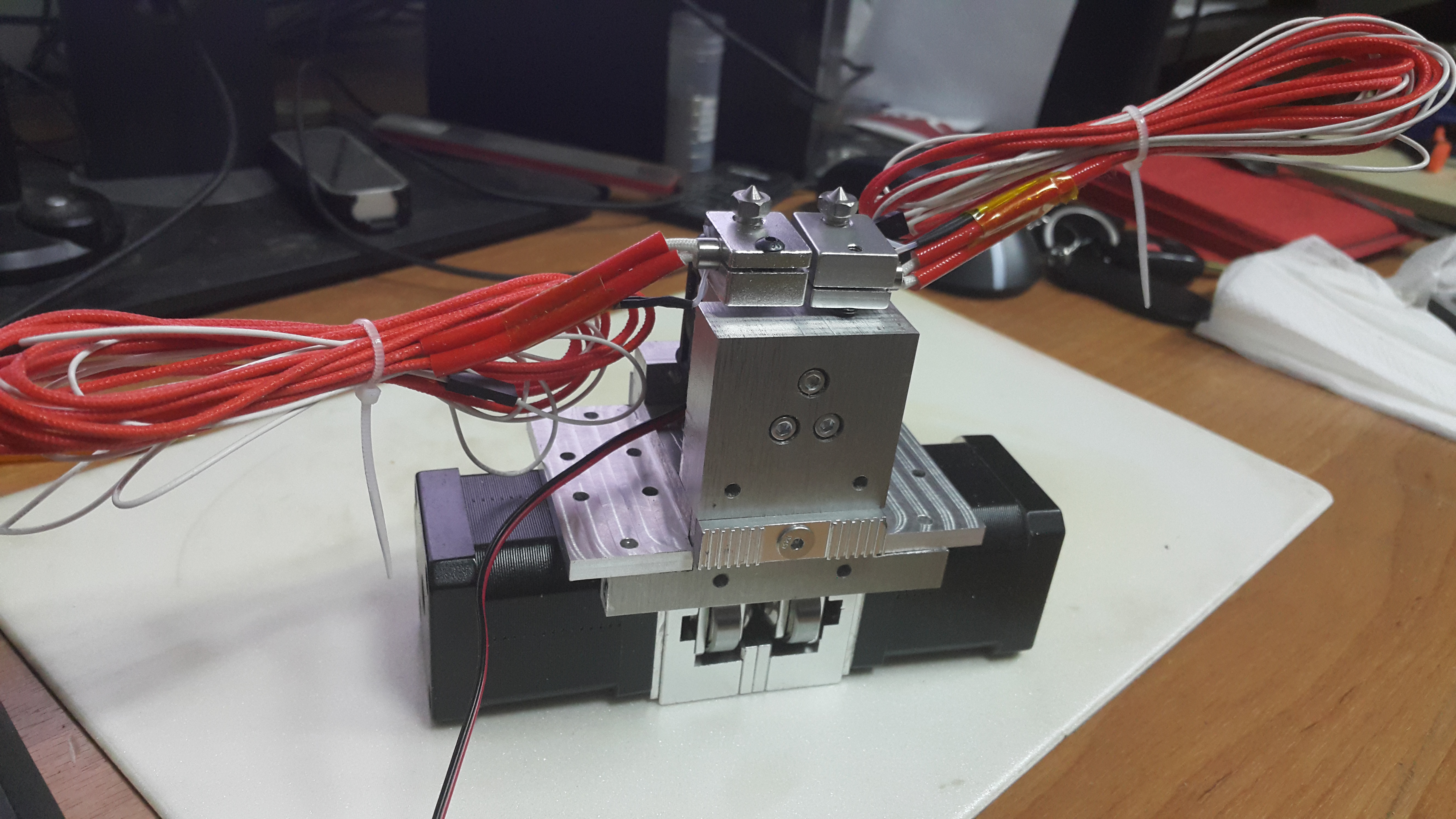

Закончил сборку каретки 3д принтера. Вес полностью экипированного двухголового создания вышел 1.25кг. Если оставить только одну голову - 800 гр.
Вложения
2017-08-11 20-23-04.JPG
2017-08-11 20-22-25.JPG
2017-08-11 20-22-15.JPG
stetz.anton

Сообщения: 60
Зарегистрирован: 19 фев 2016, 18:44
