Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 11 ноя 2017, 12:30

и натяжение ремней и глубже:
проверить все шпули на отсутствие прокручивания (снятая наждаком грань на всех валах моторов обязательна)
если ремень одним куском то рекомендую отпустить прижим в центре ремня, и погонять - прижим делать там где он останавливается в центре принтера

самый сложный вариант это если попались подшипники со спизсъэкономленными шариками.
такой подшипник выглядит как обычный когда закрыты окошки крышками, а под нагрузкой едет по синусоиде трехмерной.

ну и самый плохой вариант это искривления геометрии которые могут возникнуть чаще всего из за двухфакторов:
консольная заделка осей и их перекос или использование болтов или других нарезанных шпилек в качестве осей
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 11 ноя 2017, 13:03

Это происходит на XY осях. По Z ходит нормально на скорости около 25мм/сек при шаге винта в 4мм. Геометрию (углы и диагонали) выставил. Начну с натяжки ремней, а далее по ситуации. Спасибо.
Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 11 ноя 2017, 20:30

Все оказалось проще, не затянута шпуля на одном из моторов )
Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 18 ноя 2017, 17:23

Немного разочаровался в китайских бульдогах и химерах. Пластик нормально не проходит, застревает внутри, загибается. Нужно придумать какую то систему подачи прутка до нагревателя. Или поменять на более "правильные" запчасти. Присмотрел вот такие штуки https://ru.aliexpress.com/store/product ... 00352.html , ссылки на них давали выше. Либо взять такие https://ru.aliexpress.com/item/Newest-2 ... 99695.html

Также не удобно заправлять пластик, а точнее попадать в отверстие в тефлоновой трубке снизу. Очень тугая "кнопка" у бульдога. Поэтому думаю и про смену экструдеров.

Кроме этого висит вопрос про способ подключения нагревателя стола. У меня 600Вт 220В, подключил через SSR 40DA. Вычитал, что для ssr желательно выставить режим bang-bang, так ли это или вернуть назад PID? Прошивка smoothieware.

2017-11-16 18-17-42.JPG

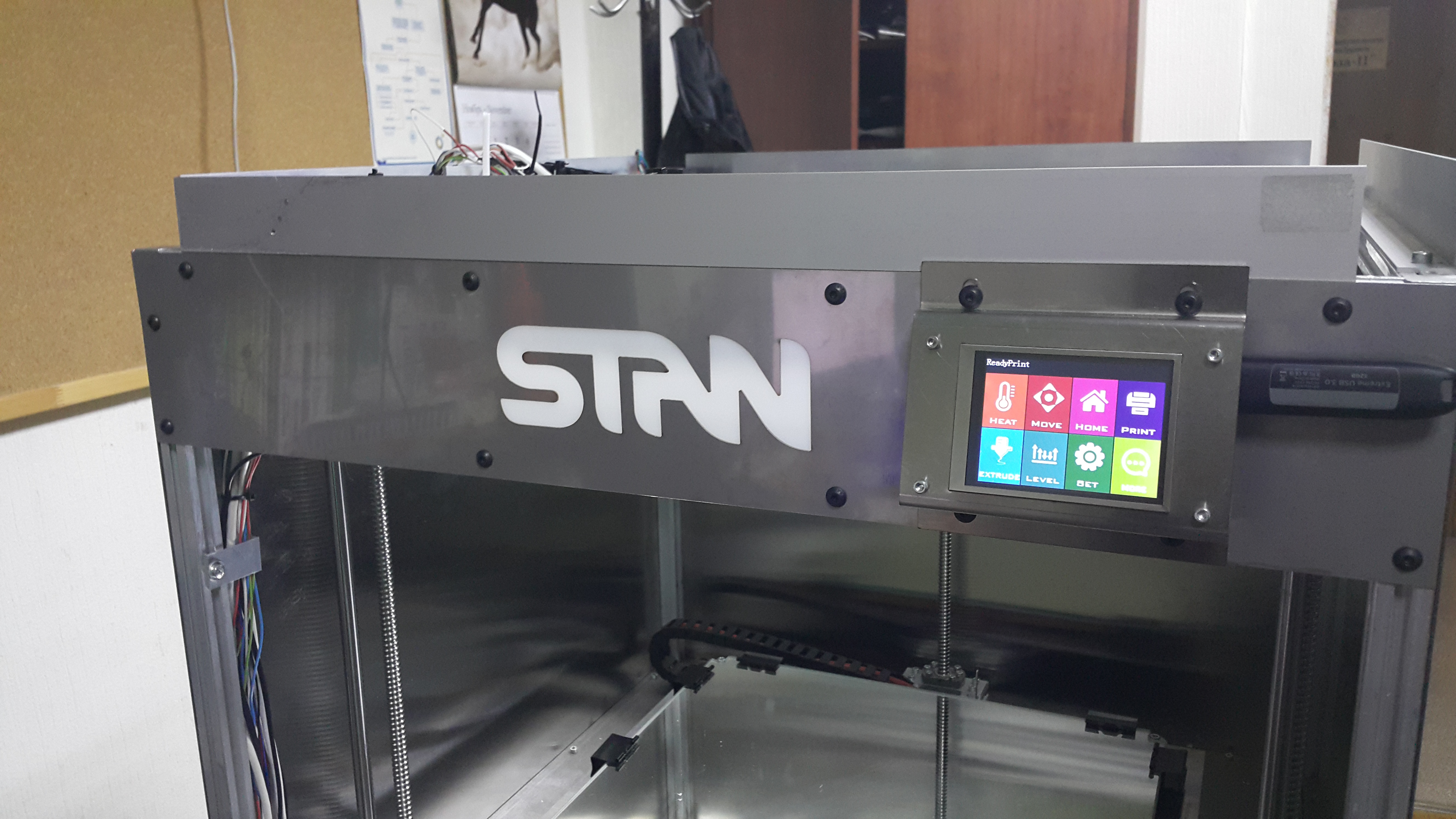

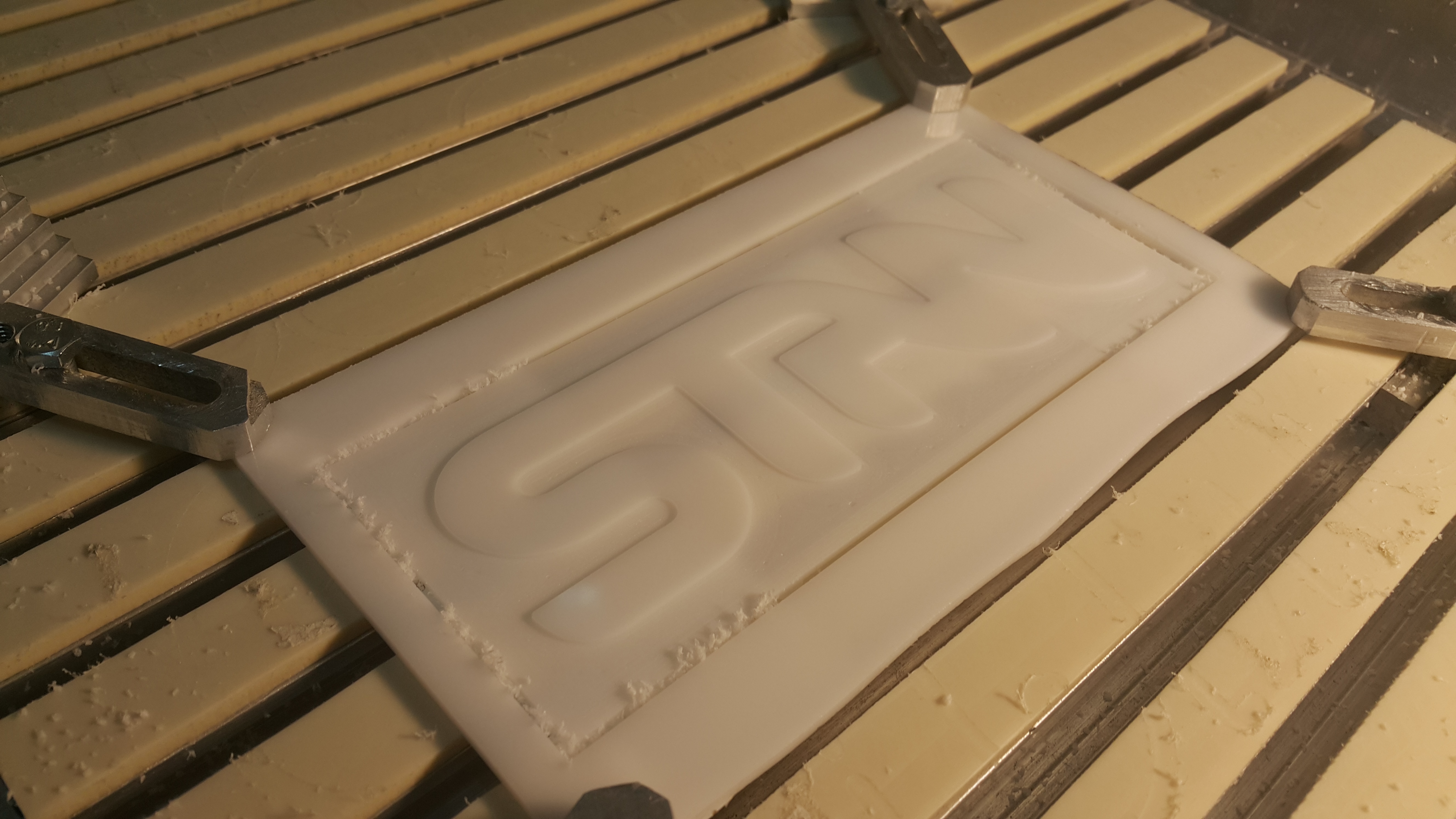

Вырезал вставку-логотип из молочного акрила 3мм, выборка 1мм.


2017-11-16 18-28-11.JPG
Вставил лого, со временем прикручу подсветку. Прошил tft32 на версию 3.0 и заодно сменил интерфейс на win8, визуально стал более приятный.
Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение vladin21 » 19 ноя 2017, 17:20

stetz.anton писал(а):Немного разочаровался в китайских бульдогах и химерах. Пластик нормально не проходит, застревает внутри, загибается. Нужно придумать какую то систему подачи прутка до нагревателя. Или поменять на более "правильные" запчасти. Присмотрел вот такие штуки https://ru.aliexpress.com/store/product ... 00352.html , ссылки на них давали выше. Либо взять такие https://ru.aliexpress.com/item/Newest-2 ... 99695.html

Также не удобно заправлять пластик, а точнее попадать в отверстие в тефлоновой трубке снизу. Очень тугая "кнопка" у бульдога. Поэтому думаю и про смену экструдеров.

Кроме этого висит вопрос про способ подключения нагревателя стола. У меня 600Вт 220В, подключил через SSR 40DA. Вычитал, что для ssr желательно выставить режим bang-bang, так ли это или вернуть назад PID? Прошивка smoothieware.

2017-11-16 18-17-42.JPG


2017-11-16 18-28-11.JPG

режим bang-bang ... ни в коем случае. На таких размерах стола дюралька не хило гнется даже при не большем изменении температуры. будет постоянные ступеньки на вертикальных стенках модели ,при вкл\выкл нагрева.
А пруток застревает потому как плохое охлаждение . В закрытом корпусе радиатор на хтенде надо в два раза больше и трубочку тефлоновую желательно( или шлифовать канал до зеркала).
vladin21

Сообщения: 25
Зарегистрирован: 28 май 2015, 11:43

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 21 ноя 2017, 15:09

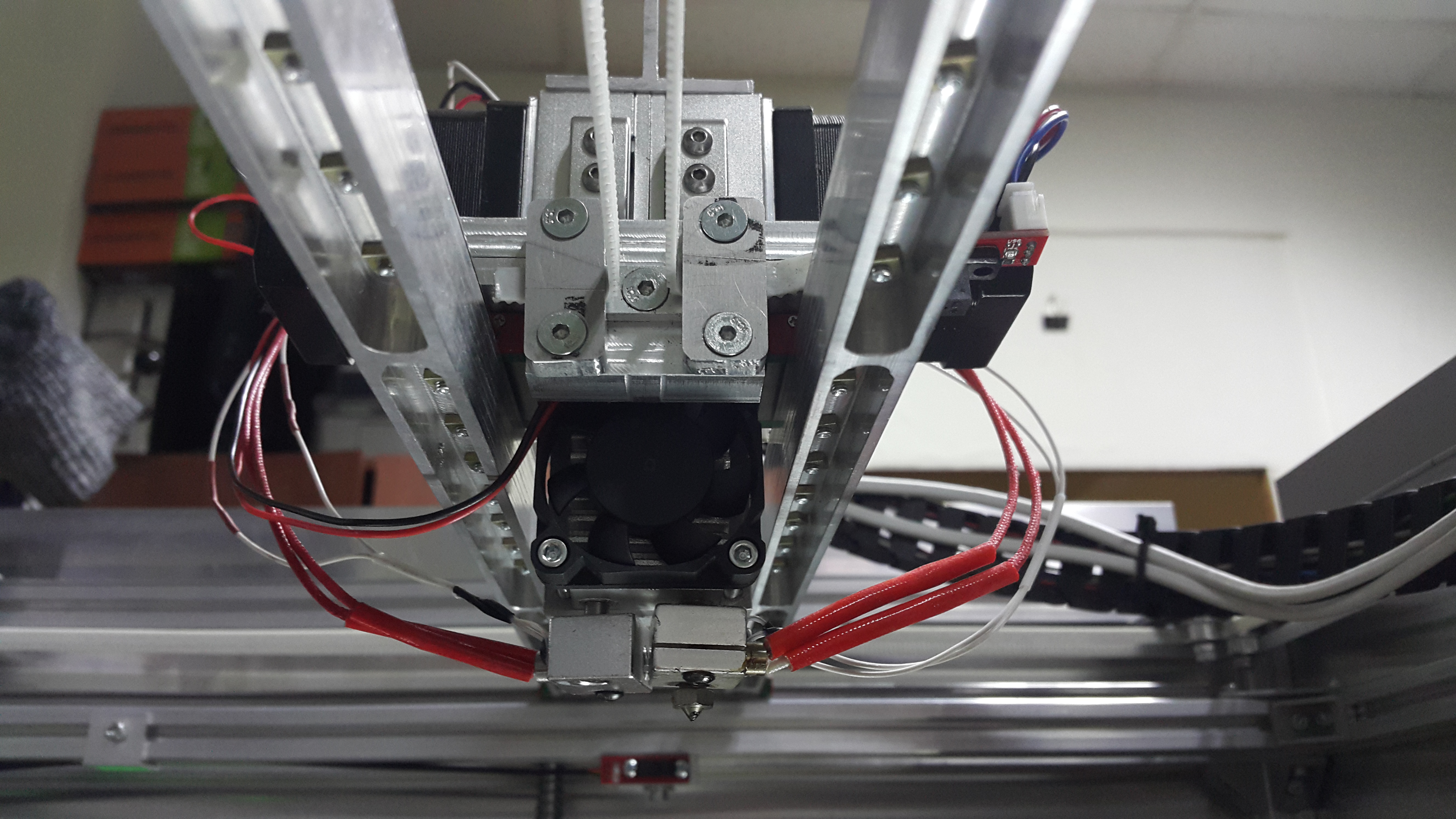

Поменял охлаждение на 40*40 вентилятор, филамент пошел без застреваний. Внутрь засунул тефлоновую трубку от бульдога до термобарьера, на конце термобарьера тоже трубка стоит.

2017-11-21 13-56-09.JPG


Проблема с запихиванием пластика осталась, аж палец болит ))) Буду колхозить доработку по примеру https://www.thingiverse.com/thing:2376575
Ну и следующий шаг - заставить пластик прилипать к столу. Печатаю ABS от FDPrint, температура хотэнда - 230, стол - 110 на поверхности (130 в настройках). Пока пытаюсь печатать на "голом" столе. Адгезия пока практически нулевая. Стол отрегулировал при помощи щупа 0.05мм. Сделал, чтобы на всех краях щуп проходил, но в притирку. Сделал заказ на али на BLTouch оригинальный. Приедет, буду колхозить крепление.
Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение Alexus12 » 21 ноя 2017, 18:00

stetz.anton писал(а):Ну и следующий шаг - заставить пластик прилипать к столу. Печатаю ABS от FDPrint, температура хотэнда - 230, стол - 110 на поверхности (130 в настройках). Пока пытаюсь печатать на "голом" столе. Адгезия пока практически нулевая.

Начните с пива. Для больших деталей нужно что-то посерьезнее пива - раствор АБС в ацетоне (для АБС) или ПЛА в дихлорметане (для ПЛА).
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1020
Зарегистрирован: 18 дек 2014, 01:43

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 21 ноя 2017, 20:28

Alexus12 писал(а):Начните с пива

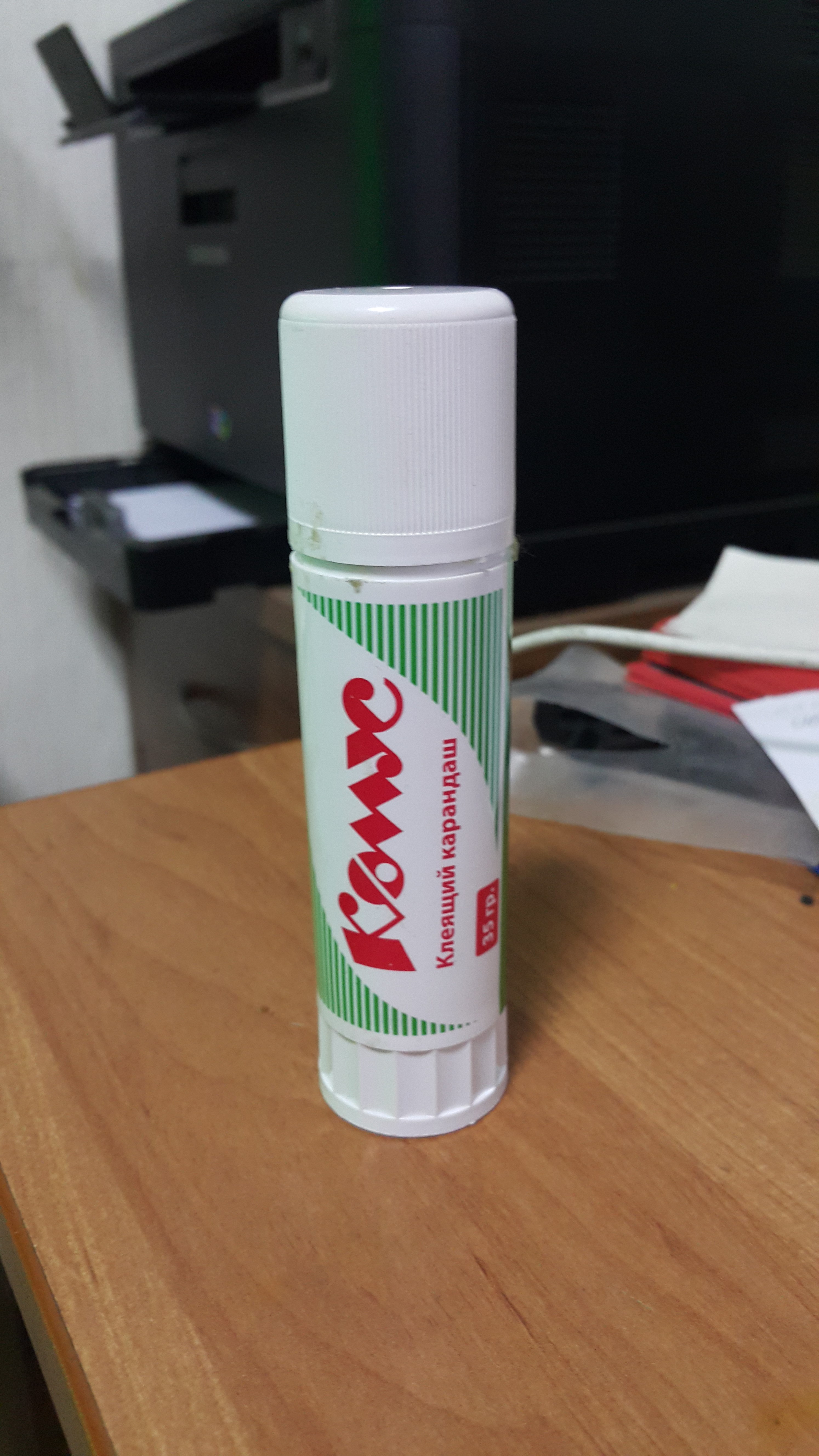

Начал с клея. Погреб по сусекам и нашел клей на основе PVP, намазал на холодный стол, нагрел до 110° (130° по датчику) и "о чудо", оно прилипло.
2017-11-21 19-19-10.JPG

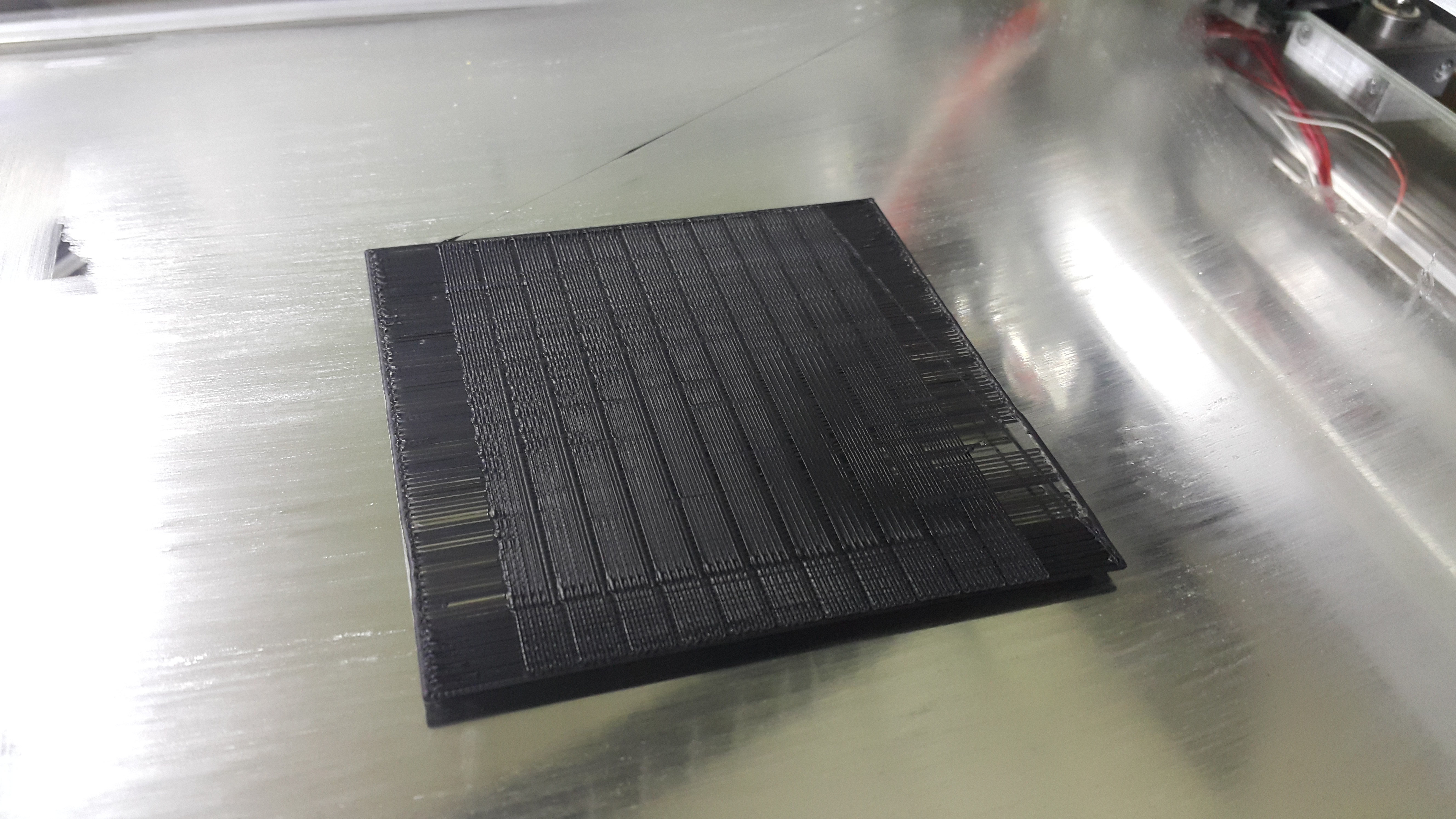

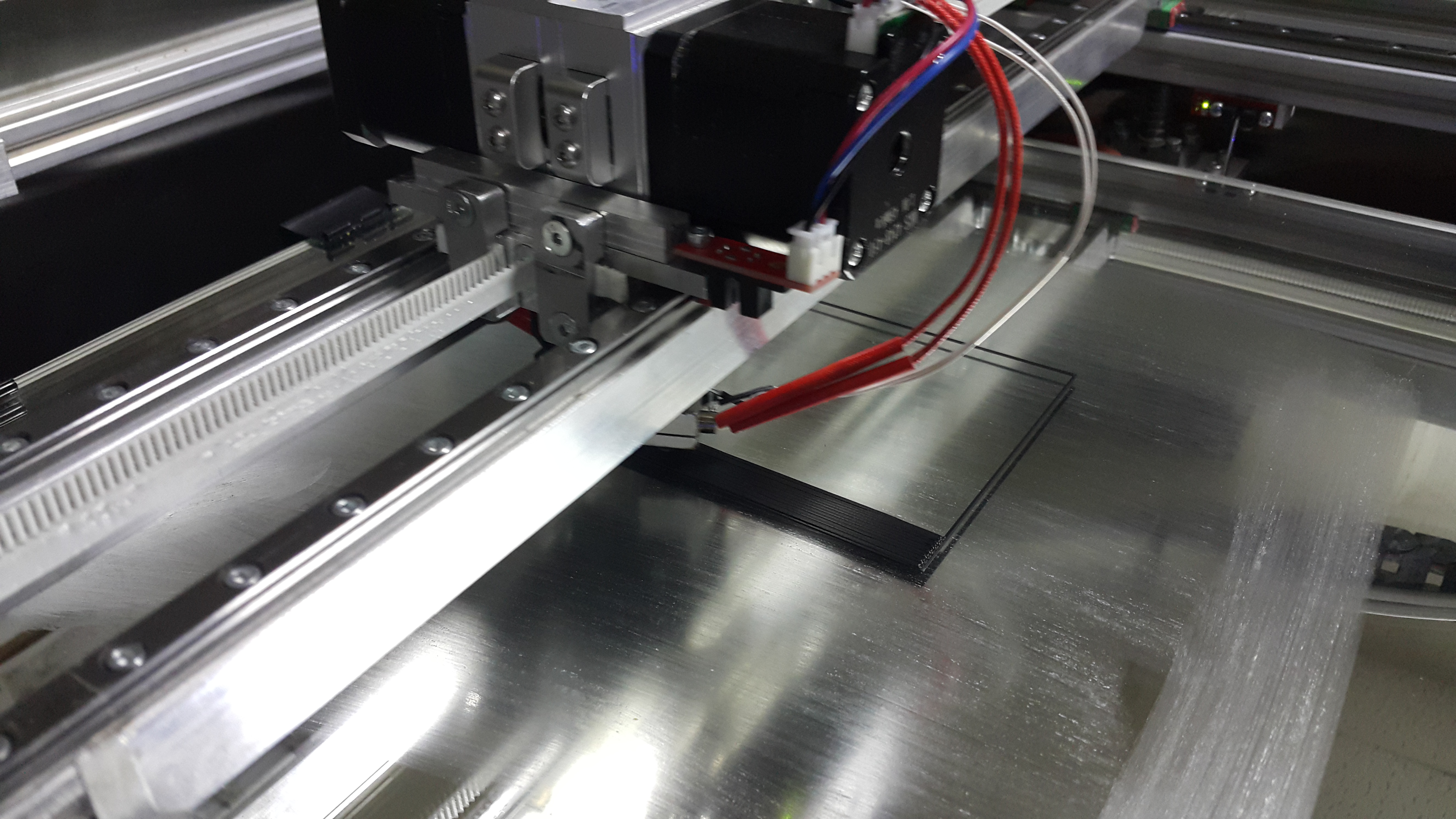

Распечатал flow из Caligator, просто попробовать
2017-11-21 18-57-47.JPG

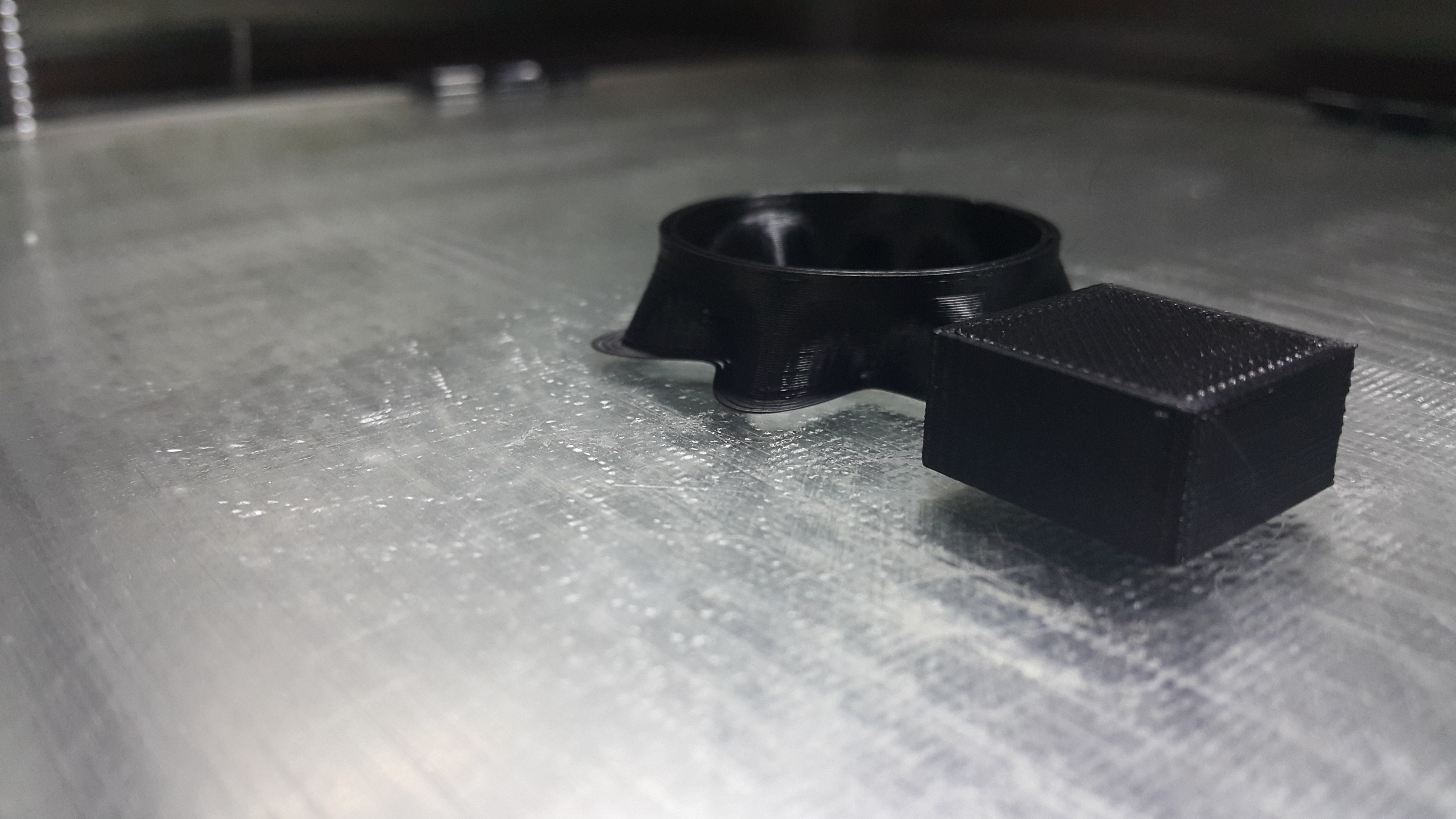

Сначала все шло ровно, но потом на рафтовом слое пошел недолив какой то. Поставил на паузу и поднял температуру с 220° до 240° и дальше уже печатало нормально. Потом глянул на сайте fdplast, там была рекомендация от 245° до 260° для их ABS
2017-11-21 19-09-50.JPG


Так что можно сказать, что "Первые сопли" запущены )
Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 23 ноя 2017, 21:45

Первая попытка разобраться с KISSlicer, ну и что нибудь напечатать нужное.

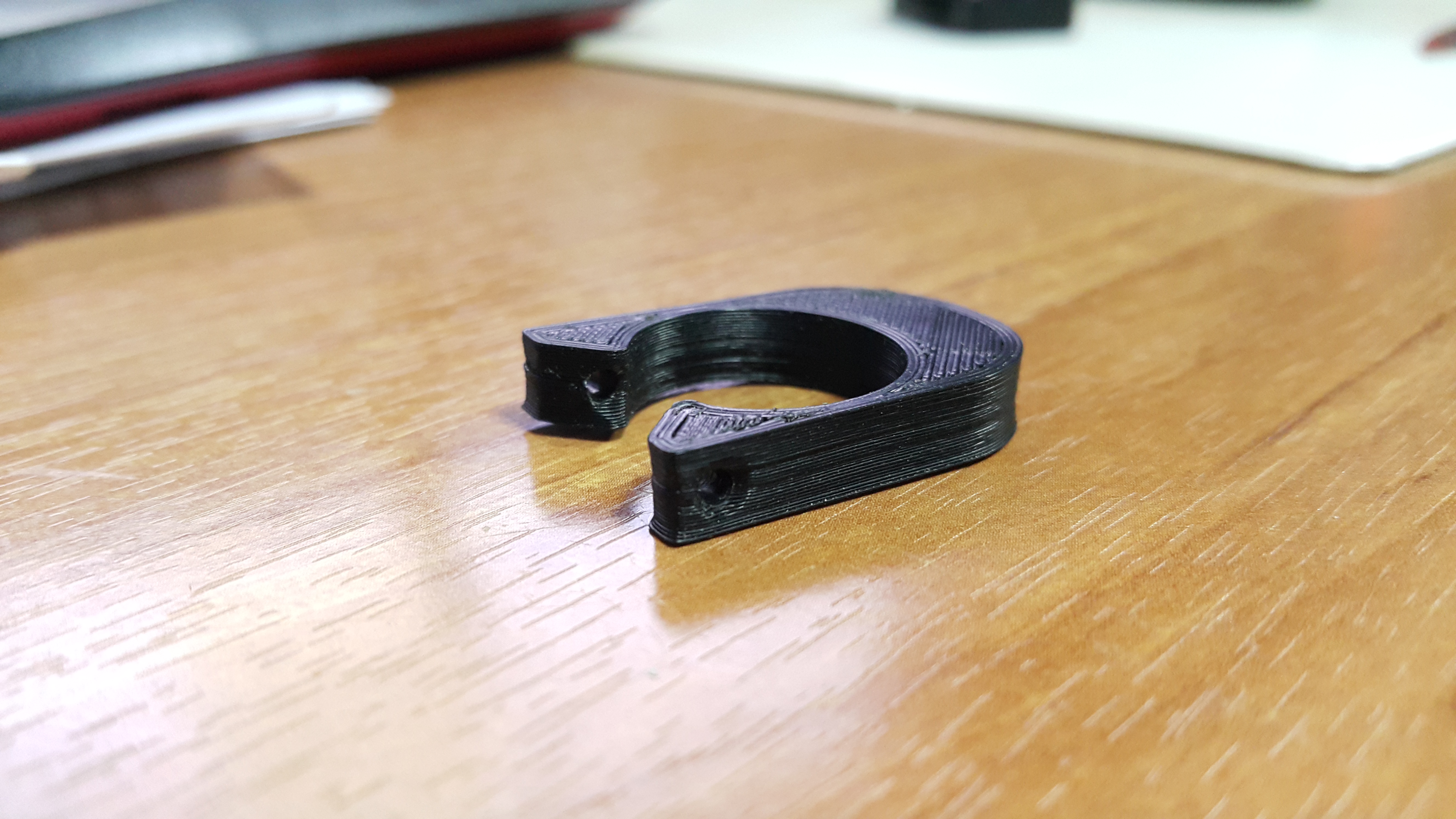

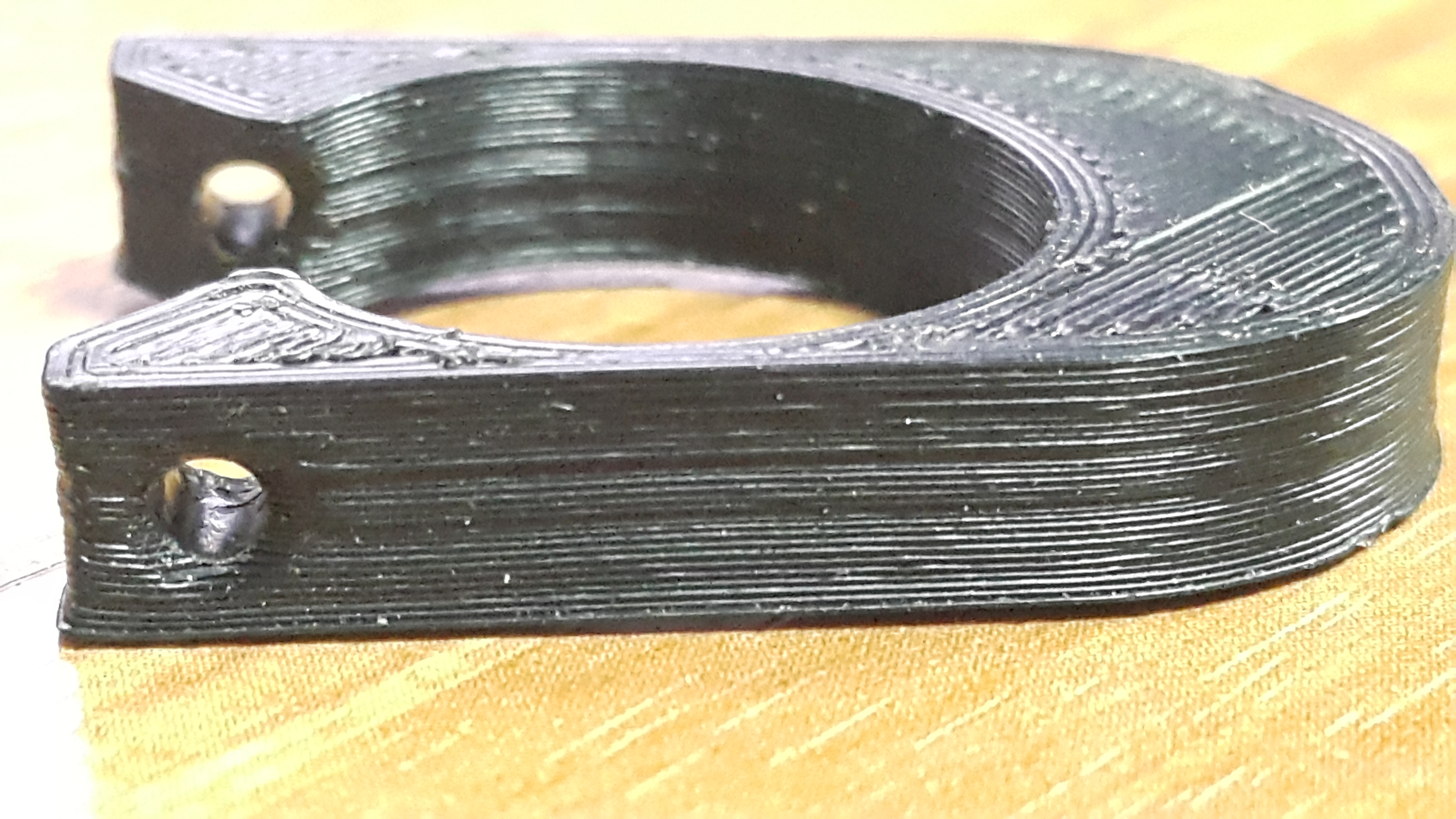

Деталька - доработка бульдога для более адекватной заправки пластика. Отверстие рассверливал 2мм сверлом после печати.
Печатал без рафта и на первом слое немного не попал с нулем стола.

2017-11-23 20-36-19.JPG
Размер 30*20*6 мм, высота слоя


2017-11-23 20-37-35.JPG
Крупно


Заказал оригинальный BLTouch, как приедет, буду колхозить крепление для него.

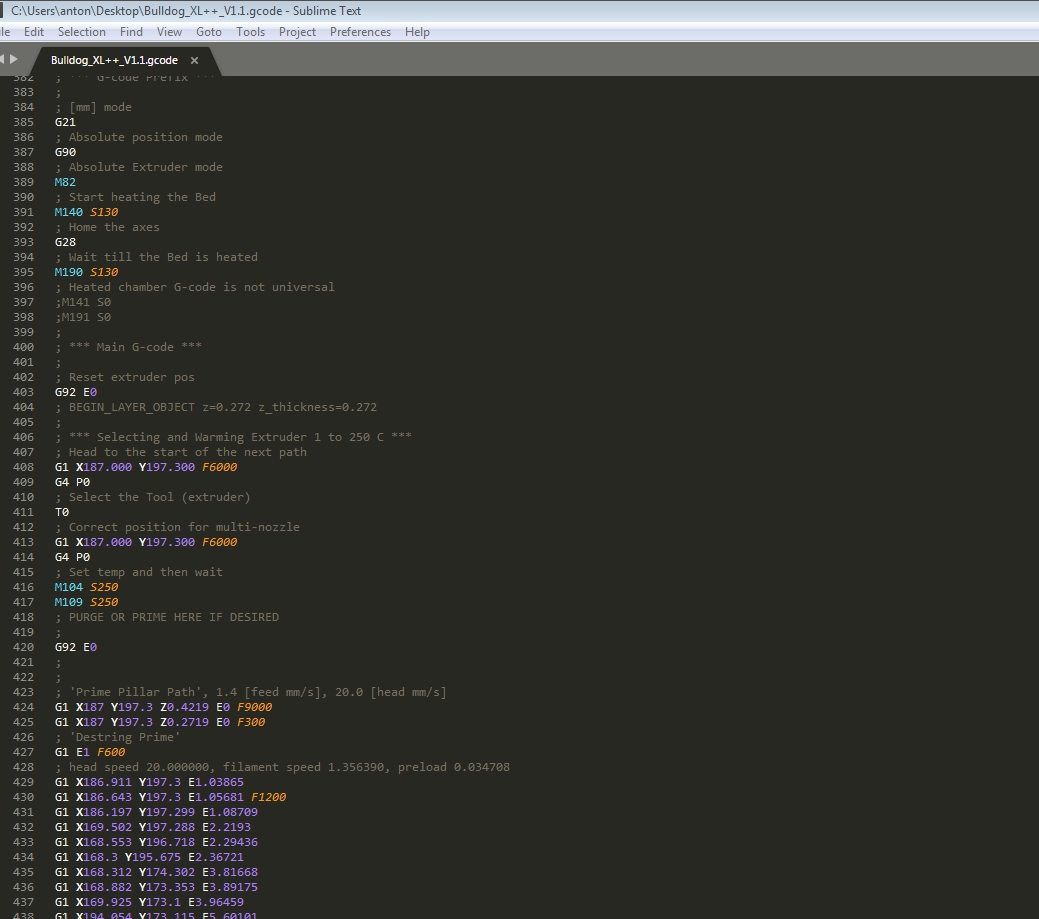

Настроил под себя синтаксис G-Code в sublime text 3, читать стало гораздо удобнее. Сегодня было актуально, когда случайно экструдер был выставлен в Relative mode.

Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение sergey2x » 23 ноя 2017, 22:18

stetz.anton писал(а):Деталька - доработка бульдога для более адекватной заправки пластика.

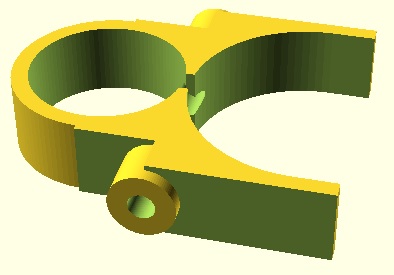

Вот такой вариант ещё есть:
bulldog.stl
(507.95 КиБ) Скачиваний: 7

Ставится внутрь.
Вложения
sergey2x

Сообщения: 112
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 23 ноя 2017, 23:19

sergey2x писал(а):Вот такой вариант ещё есть:

Спасибо, отлично! Попробую и его
Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение Aseris » 28 ноя 2017, 19:06

Как решен ендстоп на по Х?
Аватара пользователя
Aseris

Сообщения: 1039
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 29 ноя 2017, 12:54

Aseris писал(а):Как решен ендстоп на по Х?

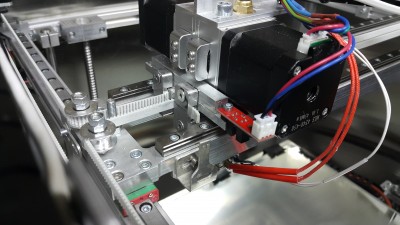

На балке портала, в моем случае ось Y, стоит таким образом. Флажок на балке портала, концевик на каретке. Проводка уходит в кабель-канал.

2017-11-29 11-39-39.JPG
концевик Y

------------------------------------------------------

На оси X флажок прикреплен к торцу портала, а концевик к раме

2017-11-29 11-40-20.JPG
концевик X

------------------------------------------------------

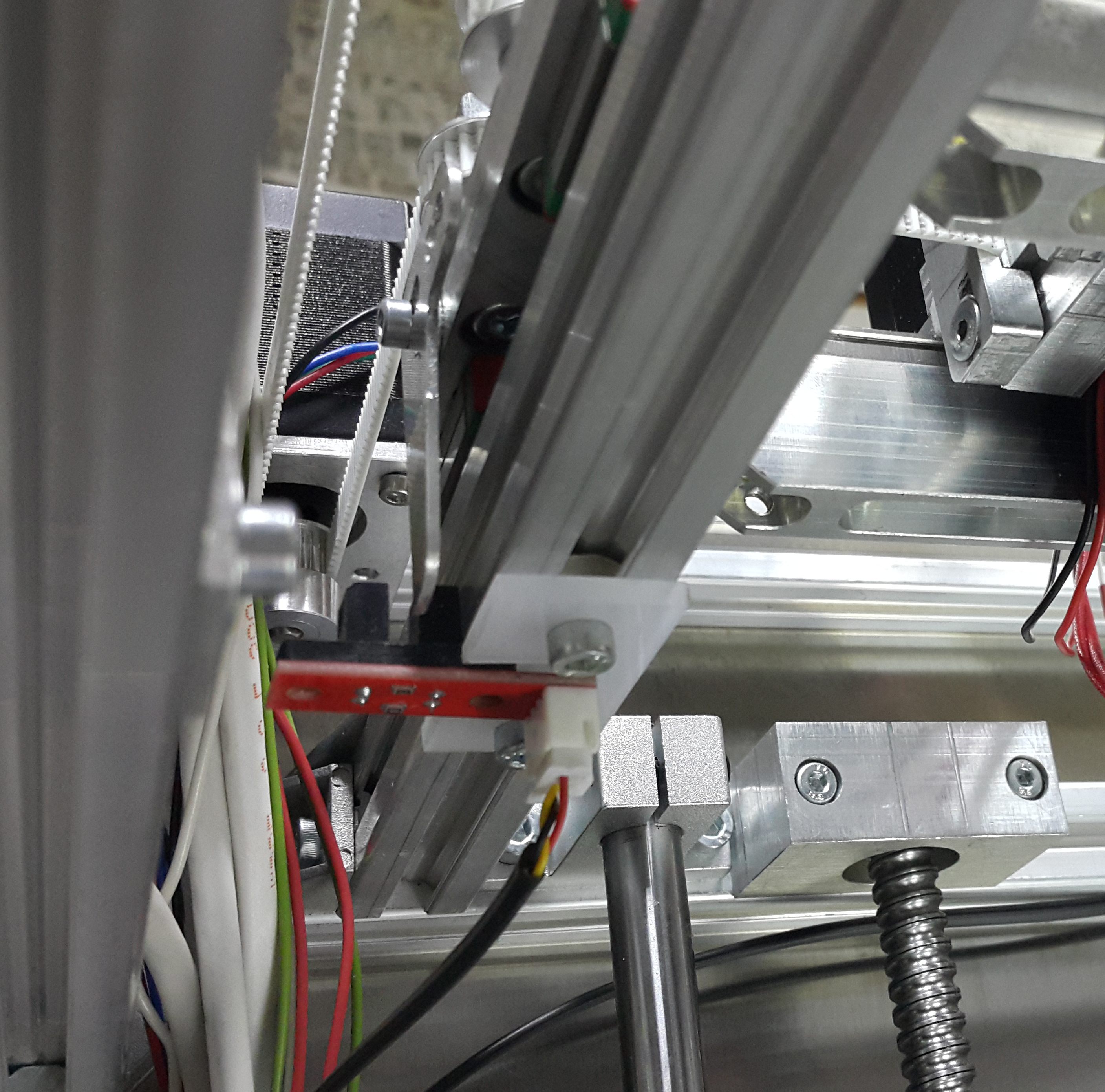

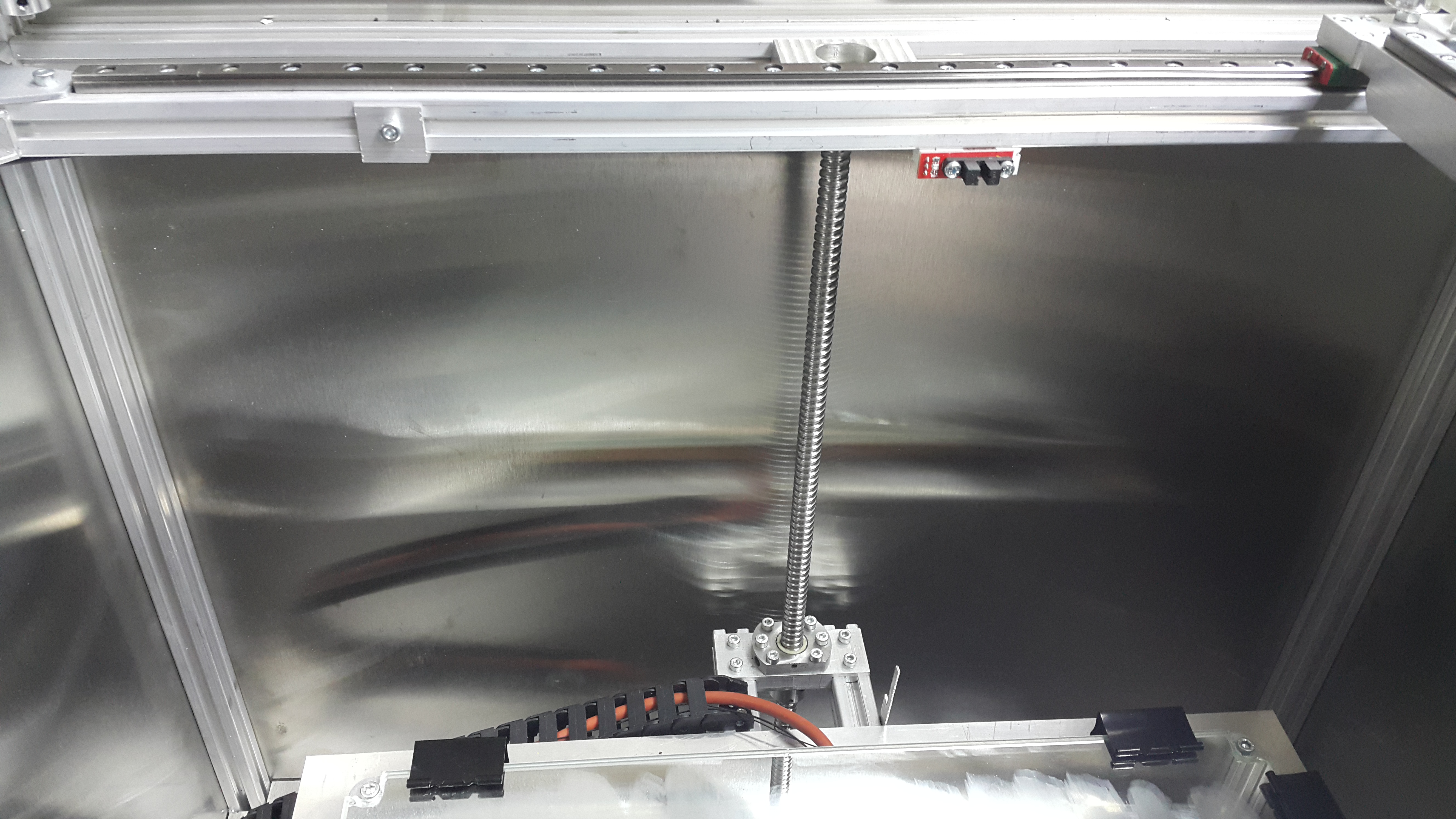

По оси Z поставил так, но буду переделывать. Флажок сделан криво, повторяемость посредственная.

2017-11-29 11-50-57.JPG
концевик Z

------------------------------------------------------
Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение stetz.anton » 13 янв 2018, 14:01

Добрался после НГ до принтера. Настроил и сделал первую калибровочную печать. В целом попал в 0.1мм, 19,90 вместо 20,00.

2018-01-12 18-21-40.JPG


Но есть одна проблема. Во время печати вылезают паузы по 20 сек. Печатаю с флешки в TFT экране. Замена прошивок ничего не дала.
Слайсер кисс. Дробление шага 1/128 на всех 4 драйверах. В какую сторону копать?
Аватара пользователя
stetz.anton

Сообщения: 75
Зарегистрирован: 19 фев 2016, 18:44
Откуда: Москва
ФИО: Антон

Re: Двухголовый CoreXY 400*400*350 из профиля и дюрали

Сообщение setar » 13 янв 2018, 18:02

в сторону ожидания нагрева второй головы, в общем в любом случае это что то с температурой.
на последнем фото сопливчик длчя смены сопел, он для чего ?
в общем это настойка кислайсера, давай сюда параметры будем разбираться
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
