2K LCD принтер.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 2K LCD принтер.

Сообщение Oleg562 » 15 авг 2017, 09:05

Каким образом запустить данный тест? Можно поподробней.
Oleg562

Сообщения: 51
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Oleg562 » 15 авг 2017, 22:53

Разобрался я наконец с первыми слоями, и т.д. Угробив очередную матрицу, провел несколько десятков экспериментов. В результате оказалось, что основное прилипание идет не между столом и тефлоном, а между тефлоном и экраном! Причем счет идет на килограмы! Не буду долго описывать сам процесс поиска - поверьте на слово (потратил кучу времени).
Итак три необходимых условия:
1. Активное охлаждение матрицы.
2. Перфорированный (с проточками) столик.

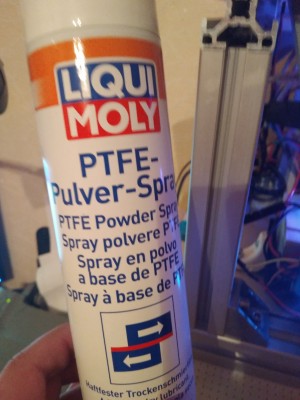

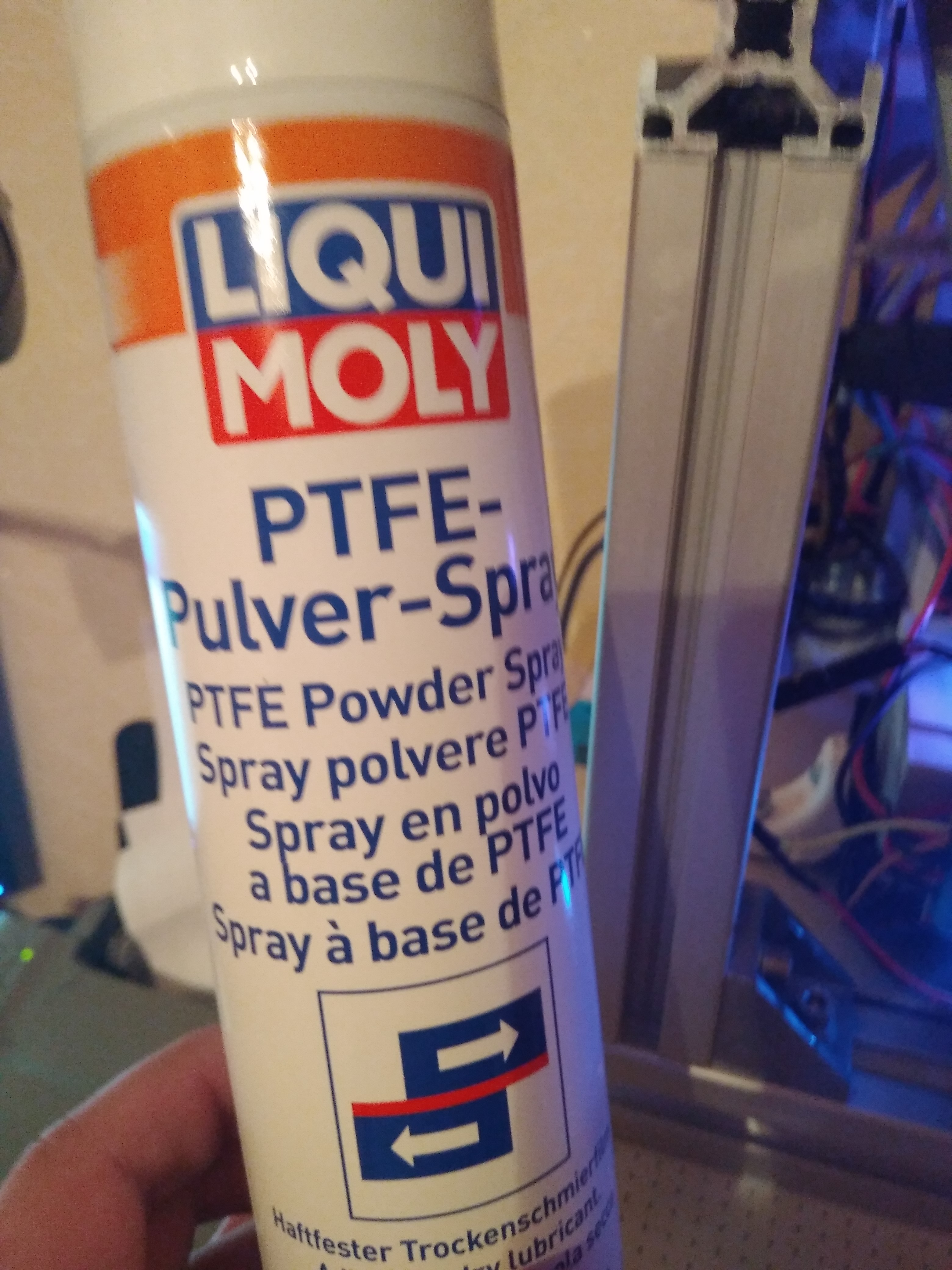

3. Основное - перед тем как установить ванночку, на экран нанести несколько слоев (с перерывами для высыхания) тефлонового спрея, фото ниже.
Вложения
Oleg562

Сообщения: 51
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение elshad66 » 16 авг 2017, 04:06

arrbuz писал(а):в CW я иногда проверяю печать, просто нажатием паузы, ручным подъемом на 5 см, потом ручным опускание на 5 см и продолжением,

это не всегда корректно работает

я делаю по другому
в cw ,в окне g code view ,слева в низу 2 кнопки,одна сохранить другая открыть
допустим печатается 80 слой,сохраняешь где нибудь ж код,даже не переименовывая
открываешь блокнотом, поиском находишь 90 слой, редактируешь подъем спуск, между вставляешь паузу ххх сек
потом открываешь ,и ж код заменяется новым
и на 90 слое поднимится на введенную высоту ,простоит ххх сек , опуститься ,и продолжит печатать
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 358
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение 3DLab » 16 авг 2017, 09:44

Разобрался я наконец с первыми слоями, и т.д. Угробив очередную матрицу, провел несколько десятков экспериментов. В результате оказалось, что основное прилипание идет не между столом и тефлоном, а между тефлоном и экраном! Причем счет идет на килограмы! Не буду долго описывать сам процесс поиска - поверьте на слово (потратил кучу времени).
Итак три необходимых условия:
1. Активное охлаждение матрицы.
2. Перфорированный (с проточками) столик.
3. Основное - перед тем как установить ванночку, на экран нанести несколько слоев (с перерывами для высыхания) тефлонового спрея, фото ниже.

Чтобы пленка "играла", а не присасывалась к экрану, нужно сделать дно ванны больше экрана, а по периметру вокруг экрана насверлить сквозных отверстий.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: 2K LCD принтер.

Сообщение Oleg562 » 16 авг 2017, 10:09

"Чтобы пленка "играла", а не присасывалась к экрану, нужно сделать дно ванны больше экрана, а по периметру вокруг экрана насверлить сквозных отверстий." - не поможет, у меня ванночка по X на 4 см больше экрана, другими словами прижимает экран только справа и слева - остальное "висит в воздухе".

Добавлено спустя 6 минут 27 секунд:
elshad66 писал(а):
arrbuz писал(а):в CW я иногда проверяю печать, просто нажатием паузы, ручным подъемом на 5 см, потом ручным опускание на 5 см и продолжением,

это не всегда корректно работает

я делаю по другому
в cw ,в окне g code view ,слева в низу 2 кнопки,одна сохранить другая открыть
допустим печатается 80 слой,сохраняешь где нибудь ж код,даже не переименовывая
открываешь блокнотом, поиском находишь 90 слой, редактируешь подъем спуск, между вставляешь паузу ххх сек
потом открываешь ,и ж код заменяется новым
и на 90 слое поднимится на введенную высоту ,простоит ххх сек , опуститься ,и продолжит печатать


Паузу вствлять в виде ";<Delay> 10000"?
Там же еще нужно пазу после опускания увеличивать?
Будет в таком виде?
M106 S0
G1 Z80.0 F60.0
;<Delay> 20000
G1 Z-70.95 F150.0
;<Delay> 15000
M106 S255

20 сек пауза для осмотра модели
15 сек пауза на слой?
Или можно совместь эти две задержки в одну?
Oleg562

Сообщения: 51
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение elshad66 » 17 авг 2017, 01:34

M106 S0
G1 Z80.0 F60.0
G4 P2000
G1 Z-79.95 F150.0
;<Delay> 15000
M106 S255
я ничего не увеличиваю, только меняю вер низ и увеличиваю паузу ,в нужном слое
точнее у меня там всегда вставлена пауза пол секунды
G4 P500 ,на всякий случай,чтоб мотор шаги не пропустил при смене направления вращения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 358
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение Oleg562 » 18 авг 2017, 22:20

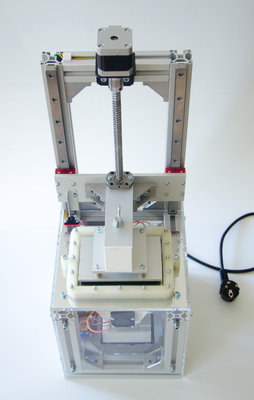

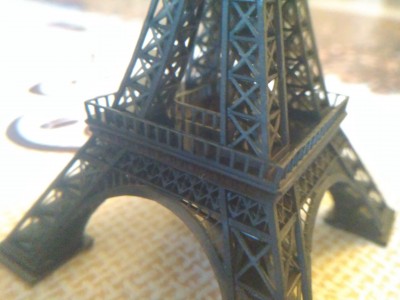

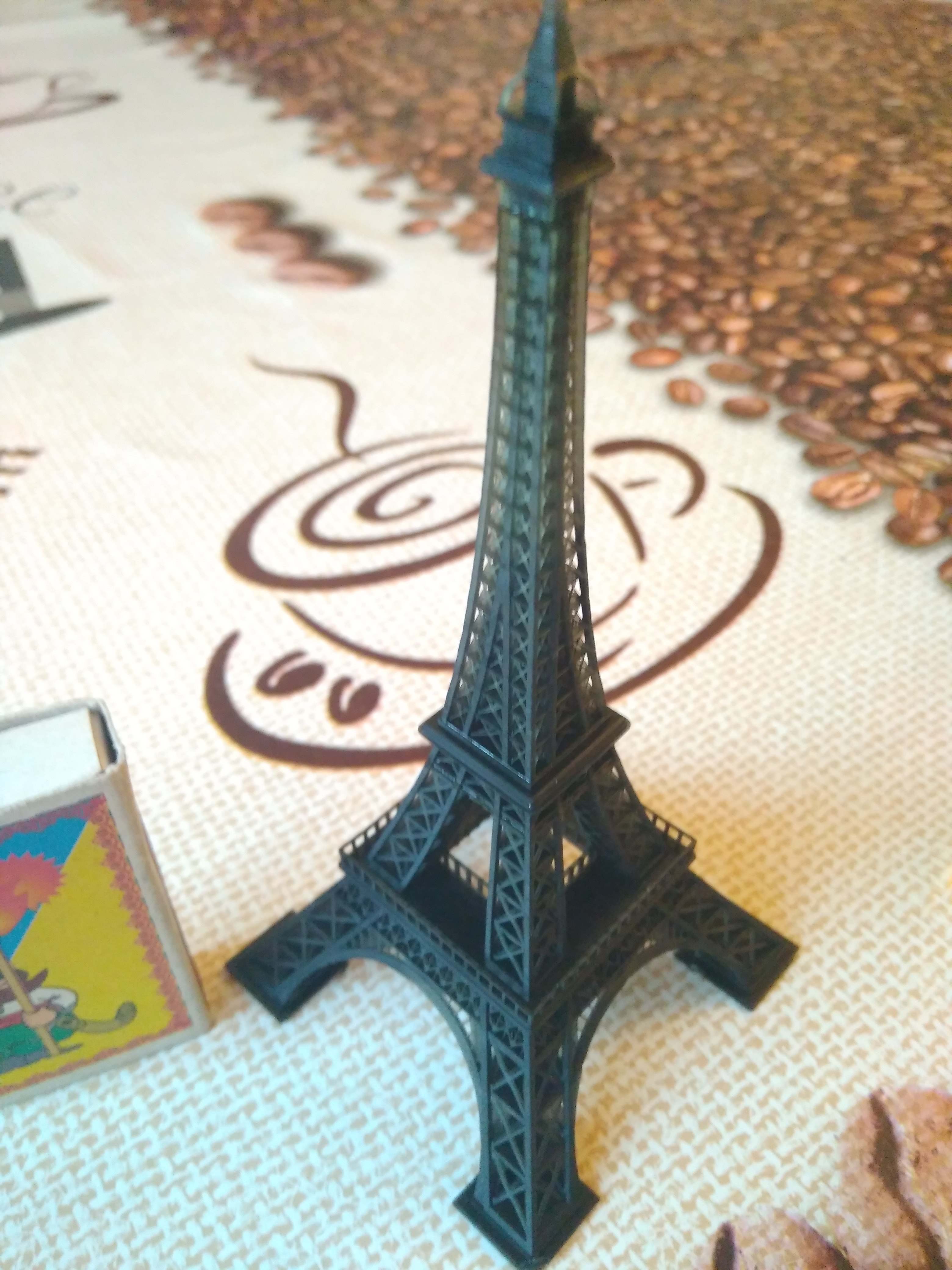

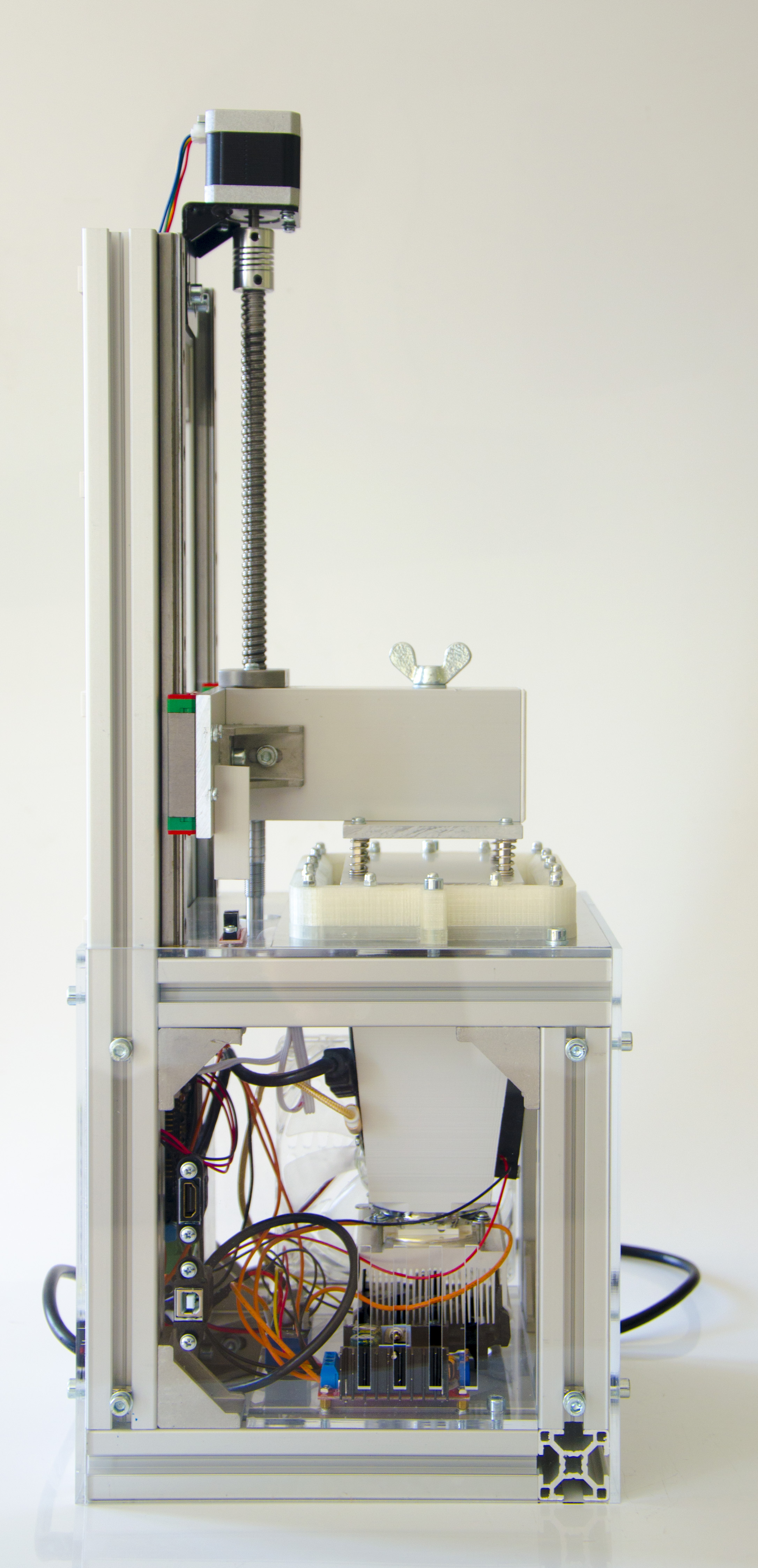

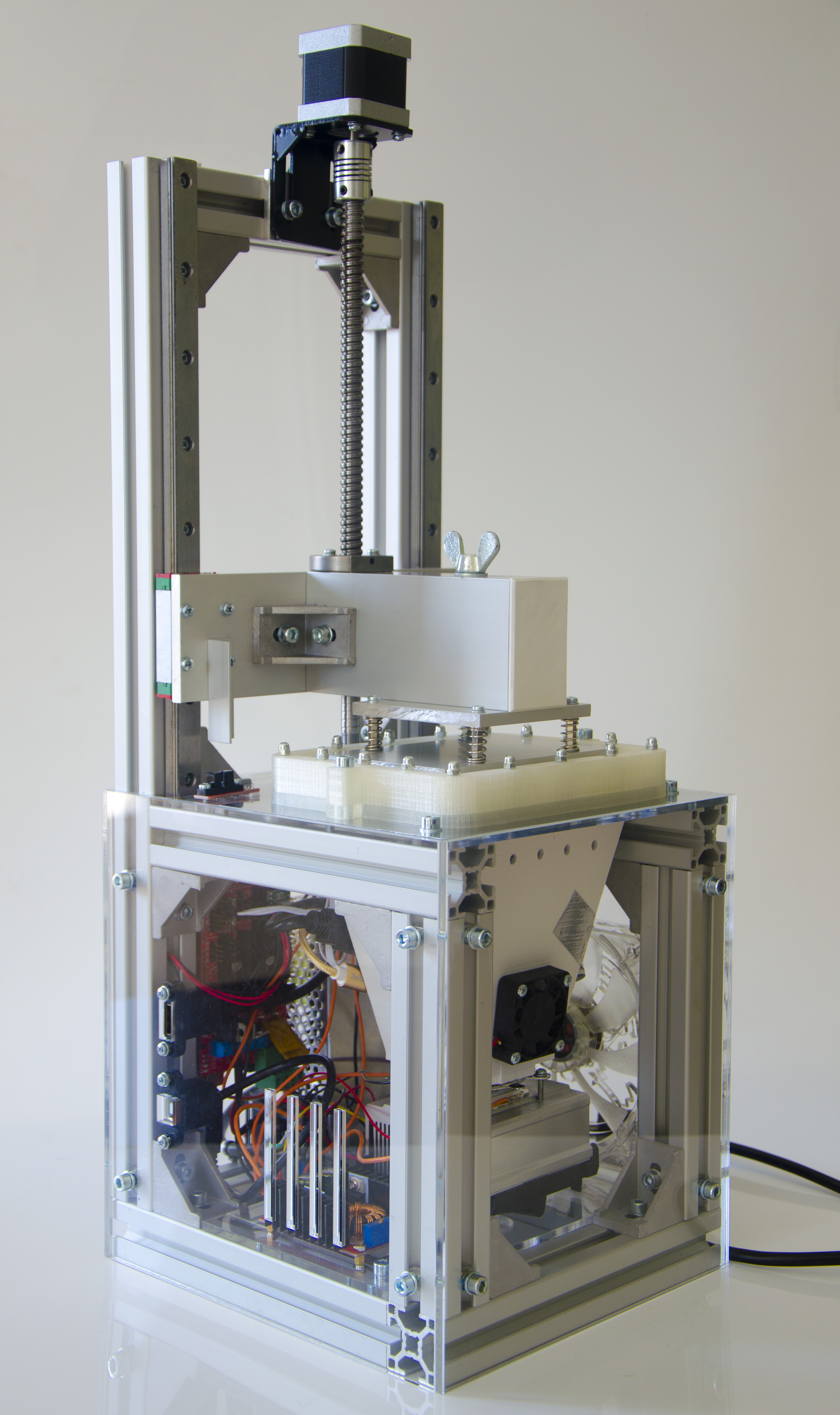

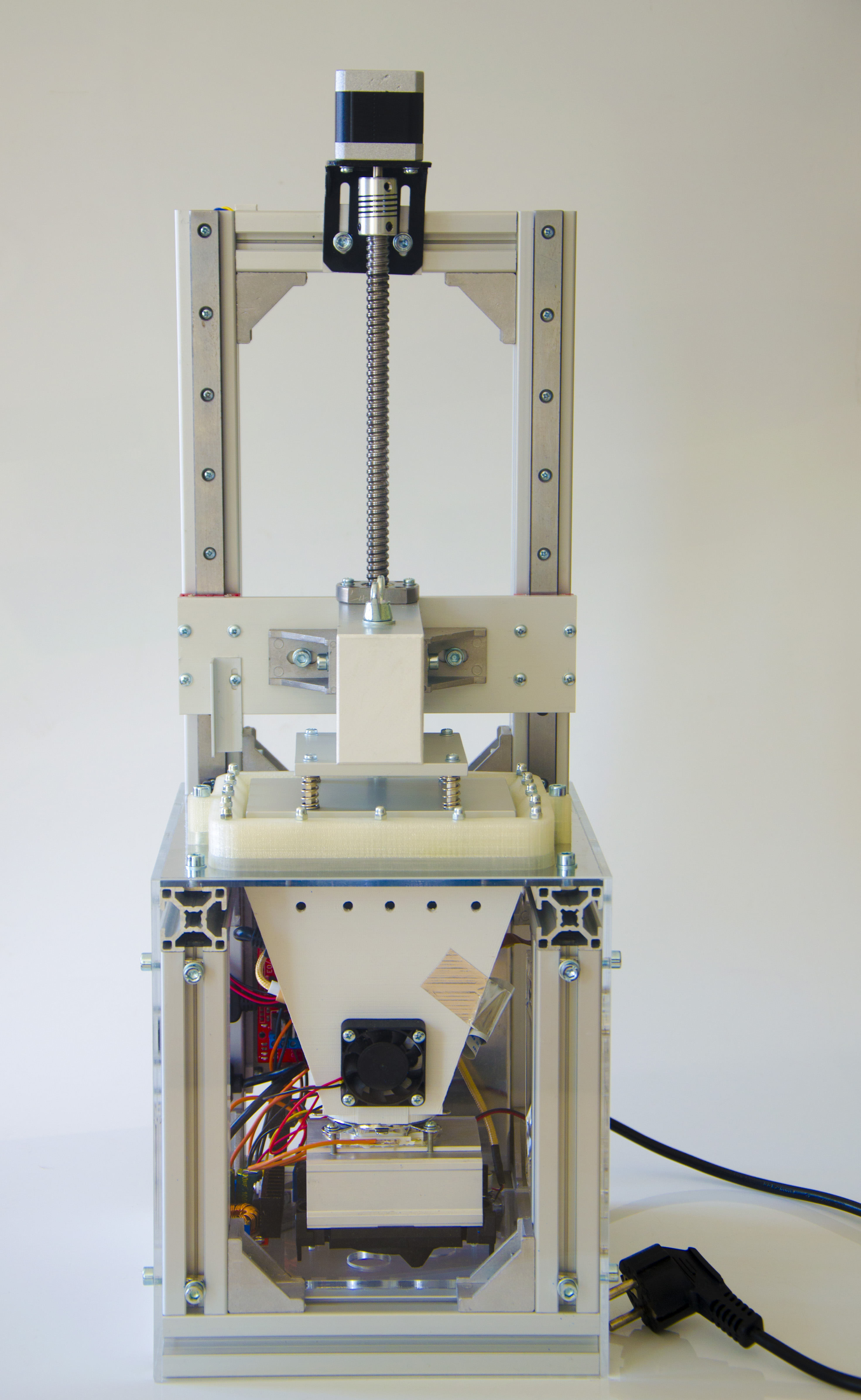

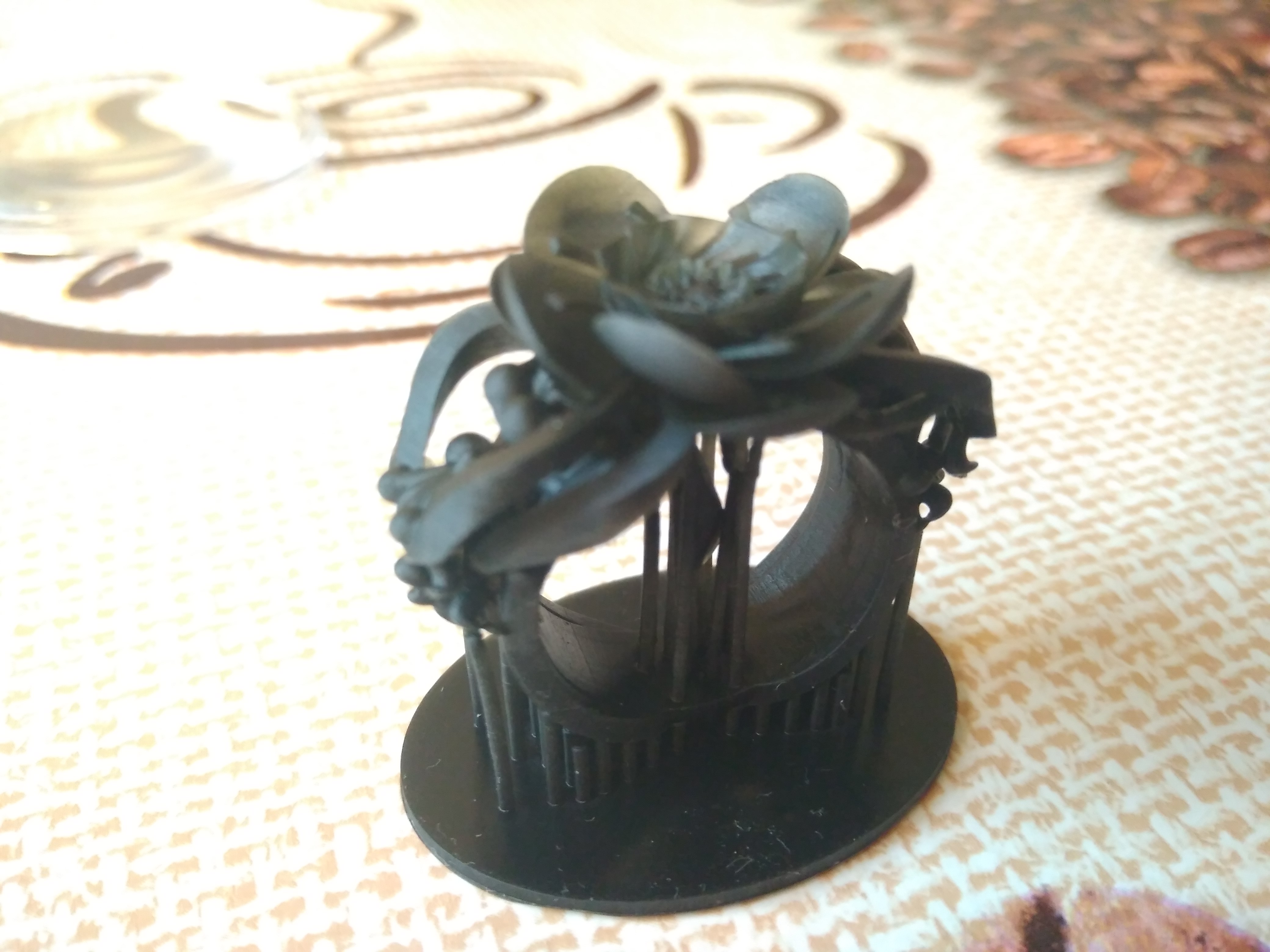

После всех танцев..
Вложения
Oleg562

Сообщения: 51
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение elshad66 » 19 авг 2017, 04:26

винт с шагом 1 мм?
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 358
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение Oleg562 » 19 авг 2017, 10:29

Думаю больше, ШВП - SFU1204
Oleg562

Сообщения: 51
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Гайковерт » 31 мар 2018, 13:26

"в связи с событиями в соседней ветке(картинка ниже)"


ткните пожалуйста на ветку из которой картинка, перерыл форум, не могу найти.....
заранее спасибо
Гайковерт

Сообщения: 1
Зарегистрирован: 28 май 2015, 11:49

Re: 2K LCD принтер.

Сообщение Oleg562 » 08 апр 2018, 21:34

Картинка была в ветке - forum107/topic17010.html - сейчас удалена.

Добавлено спустя 9 минут 17 секунд:

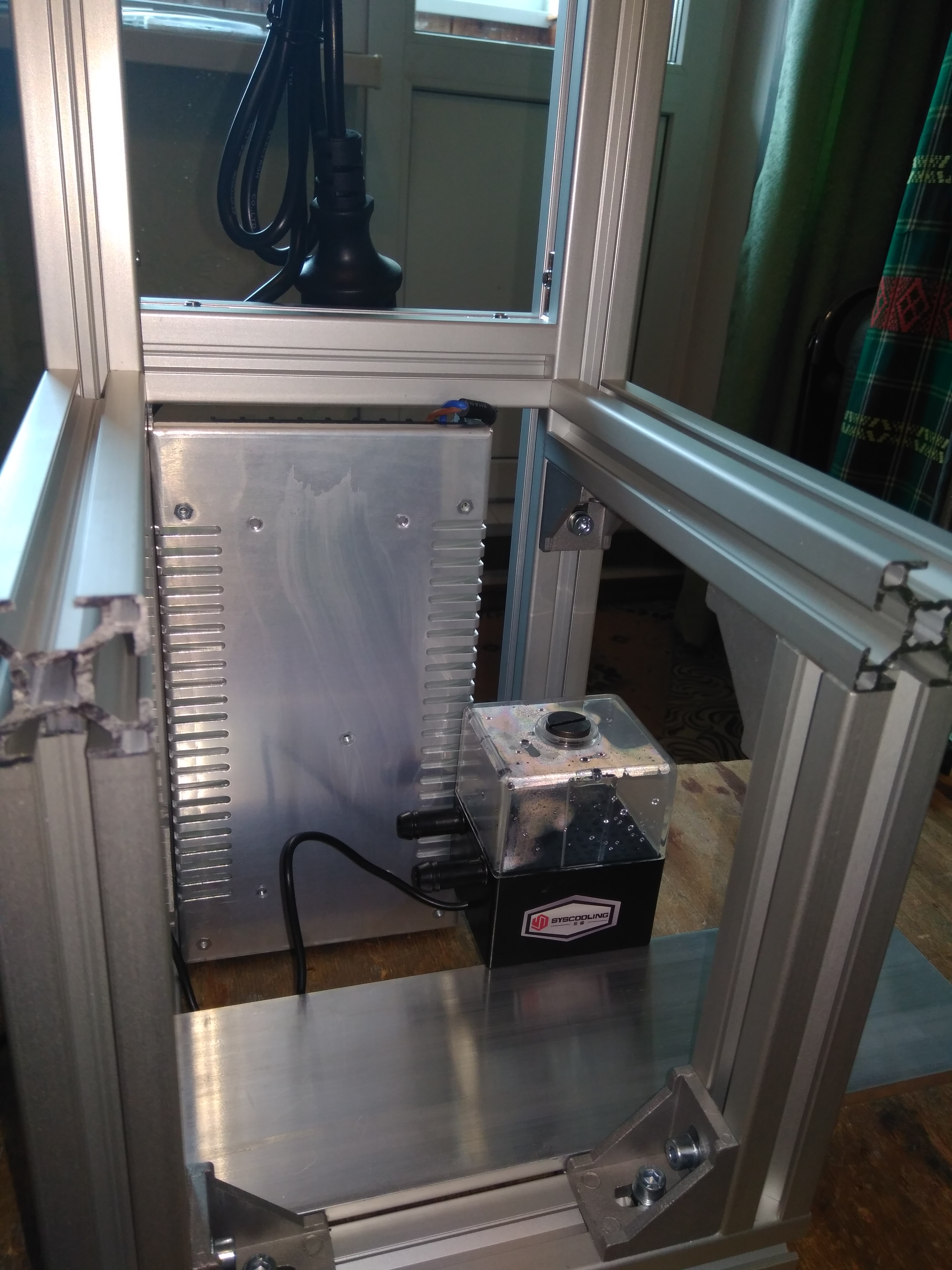

Кто то, что слышал, видел, про новую матрицу - LS055D1SX04/02/05 - (2160×3840), вроде как в очках виртуальной реальности активно уже используется. Теоретически - 4К матрица, 200-300 Вт светодиод, водяное охлаждение (и источника и матрицы), хорошая механика - думаю очень достойно получится..
Oleg562

Сообщения: 51
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Harh » 09 апр 2018, 14:10

Oleg562 писал(а):Кто то, что слышал, видел, про новую матрицу - LS055D1SX04/02/05 - (2160×3840), вроде как в очках виртуальной реальности активно уже используется. Теоретически - 4К матрица


Так 4К матрица уже давно, там вопрос в контроллере HDMI2MIPI на нее. Еще AU Optronics такая есть, маркировка вродь H546UAN01.0.

200-300 Вт светодиод


А матрица после первого принта копыта не отбросит? :)
Аватара пользователя
Harh

Сообщения: 724
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: 2K LCD принтер.

Сообщение Oleg562 » 09 апр 2018, 20:33

Без водяного охлаждения (матрицы в том числе), думаю проживет минут пять...

Добавлено спустя 2 минуты 19 секунд:
"Так 4К матрица уже давно, там вопрос в контроллере HDMI2MIPI на нее. Еще AU Optronics такая есть, маркировка вродь H546UAN01.0." - есть то она есть, только где ее вместе с контролером купить....
Oleg562

Сообщения: 51
Зарегистрирован: 19 фев 2017, 21:12
