2K LCD принтер.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 2K LCD принтер.

Сообщение arrbuz » 17 июн 2017, 12:06

elshad66 писал(а):
arrbuz писал(а):а ты свой массив светодиодов не собрал еще?

да дисплея нет и руки пока не дошли,а массив по 3ватт лежит давно меня ждет

Добавлено спустя 1 минуту 22 секунды:
arrbuz писал(а): возможно и то и другое

да

списался с этим продавцом https://ru.aliexpress.com/item/for-Pron ... 26478.html
пытаюсь выпытать какая модель экрана но он похоже и сам не знает, просто знает что для KDL попросил узнать у поставщика, посмотрим что ответит
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение seanbean01 » 09 июл 2017, 16:59

Так а в итоге, чем не подходит обычный дисплей для айпада? Кстати нашел патенты Photocentric закрытой базе questel patent database могу выложить, если кому то потребуется или найти любой патент через данную систему, пока доступ есть.
Вообще пойдет ли смола Photocentric для liquid cristal если использовать в обычном ДЛП?
seanbean01

Сообщения: 1
Зарегистрирован: 09 июл 2017, 16:54

Re: 2K LCD принтер.

Сообщение 3DLab » 09 июл 2017, 22:14

Вообще пойдет ли смола Photocentric для liquid cristal если использовать в обычном ДЛП?

Полимеры для LCD отличаются от классических DLP только скоростью. Они существенно быстрее. Их можно использовать в DLP-принтерах с большой областью печати, где удельная мощность уже не так велика.
Например, мой полимер 3DLab Kingsaze разрабатывался именно для этого: http://3dtoday.ru/blogs/3dlab/new-horizons-dlpprint/. Отсюда и название. Но, поскольку большие DLP-принтеры еще не достаточно распространены, полимер нашел новое (и на данный момент основное) применение - в LCD-принтерах: http://3dtoday.ru/blogs/plastmaska/a-go ... cdprinter/
При использовании подобных быстрых полимеров в обычном DLP-принтере возникнут следующие проблемы:
1). Очень сильная паразитная засветка по всем осям.
2). "Аура" вокруг кадра, суммируясь с черным фоном постепенно отверждает придонные слои полимера, в итоге модель покрывается "чешуей" из фрагментов этого отвержденного полимера.
3). Через некоторое (возможно продолжительное - несколько часов) время произойдет отверждение только черным фоном. Т.е. на дне ванны образуется прямоугольник.
4). Отверждение сопровождается выделением теплоты. При фокусировки проектора на малой области печати может пойти дым (буквально). В результате может деградировать пленка. Если под пленкой оргстекло - его поведет.
Кое-что можно сделать, чтобы использовать быстрые полимеры на DLP стандартных размеров.
1). Уменьшить мощность, поставив поляризационный фильтр, темное стекло и т.д.
2). Замедлить полимер, добавив краситель, например, чернила из красной или черной шариковой ручки.
3). От "чешуи" спасает система перемешивания или активная система отделения слоя типа "слайдер", но в ванночке при этом накапливаются "сопли" из частично отвержденного полимера, которые надо периодически отцеживать.
Но лучше всего не заниматься подобной фигней, и использовать каждый полимер по его прямому назначению.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 95
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: 2K LCD принтер.

Сообщение Oleg562 » 18 июл 2017, 22:39

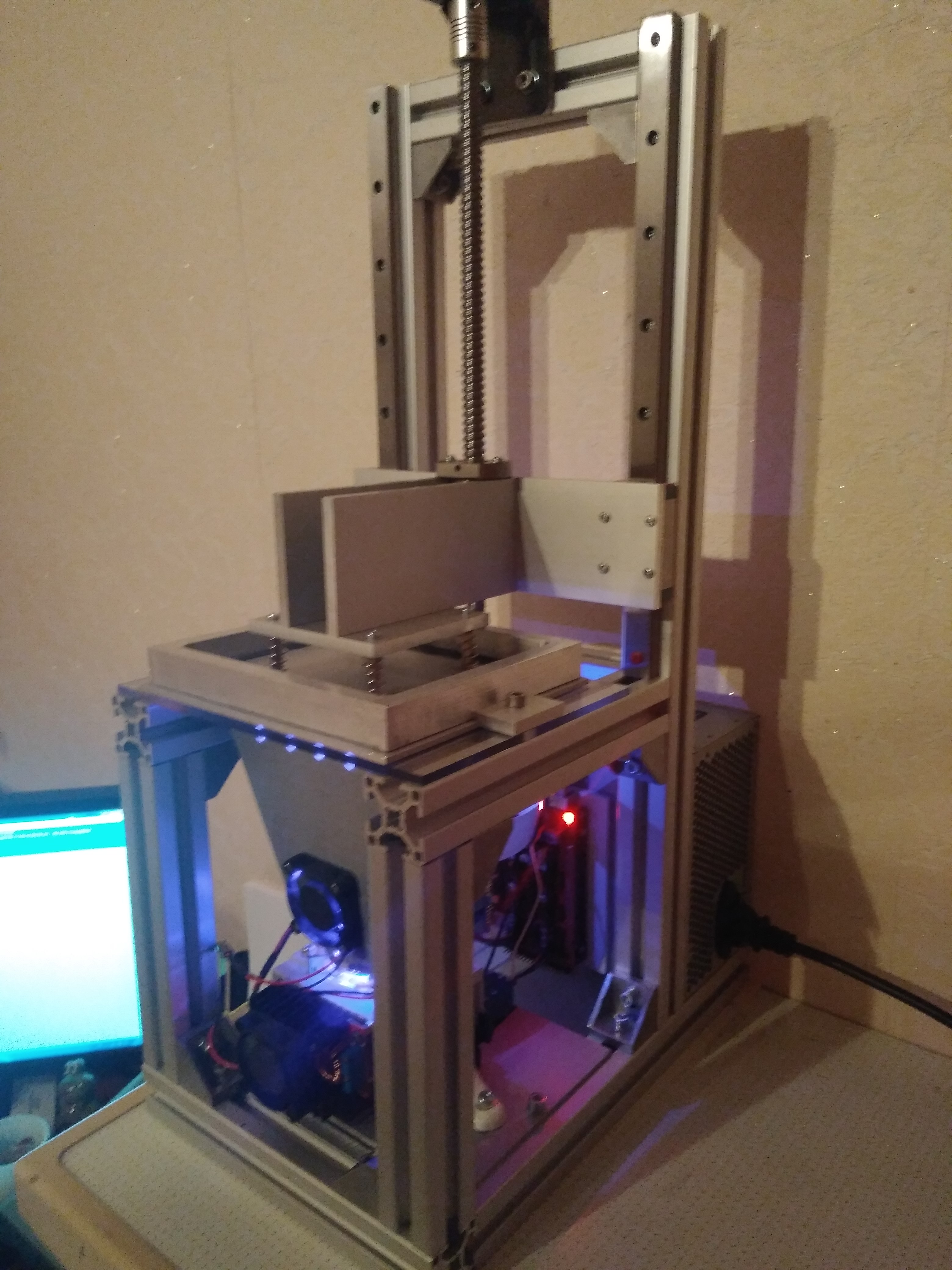

Дошли и у меня руки. Собрал запустил, были проблемы с прилипанием - оказалась с алиэкспресса пленка ни куда не годится.
Если коротко - 50вт 405, фантуду. Слой 5сек/25 микрон. Все остальное видно на фото.

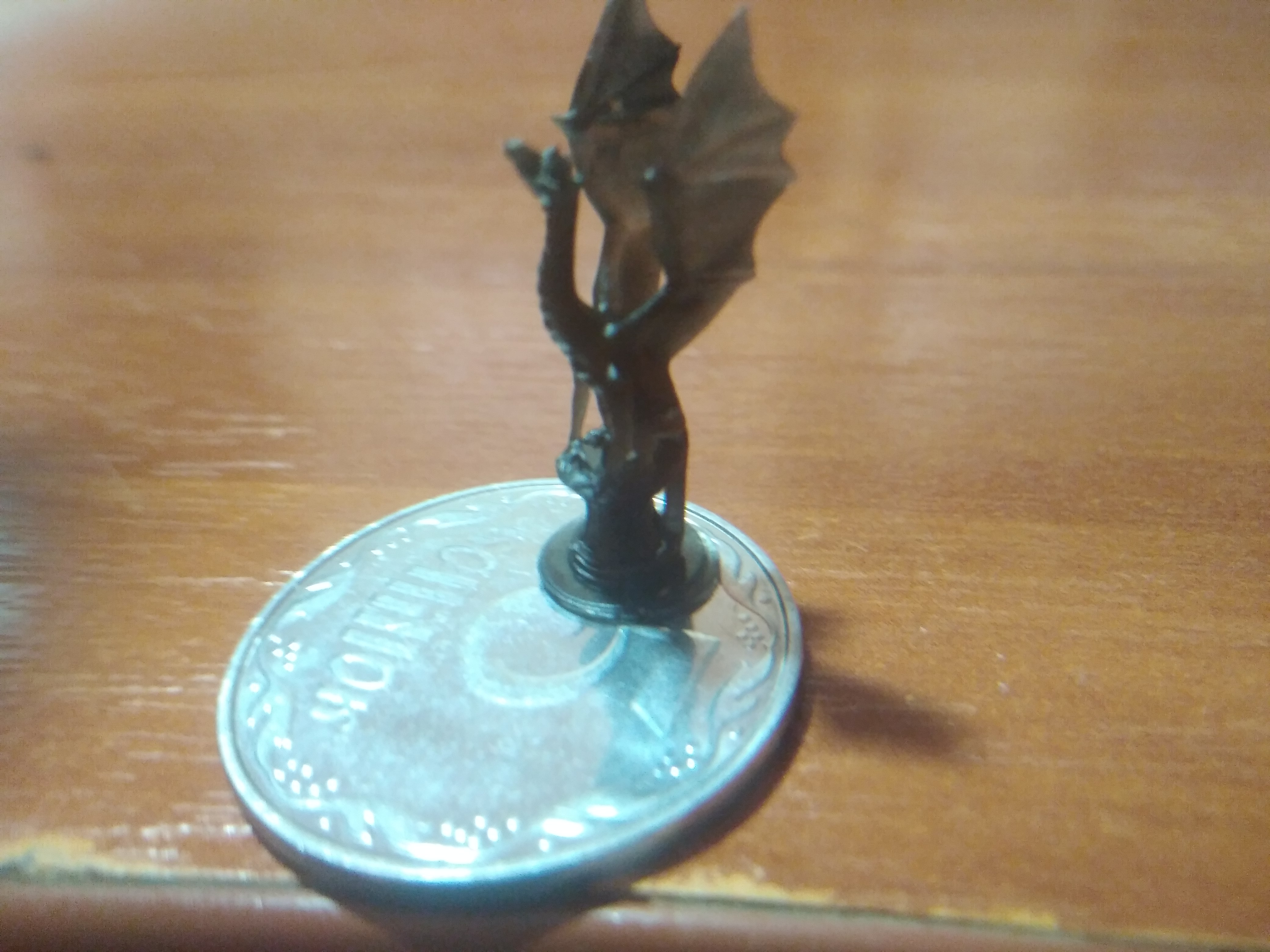

Размер модели 17 на 8 мм.
Вложения
Oleg562

Сообщения: 45
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение arrbuz » 19 июл 2017, 11:11

Oleg562 писал(а):Дошли и у меня руки. Собрал запустил, были проблемы с прилипанием - оказалась с алиэкспресса пленка ни куда не годится.
Если коротко - 50вт 405, фантуду. Слой 5сек/25 микрон. Все остальное видно на фото.
Размер модели 17 на 8 мм.

поздравляю! прям старший брат моего получился) хотя у тебя вроде был уже собрал раньше
кожух из чего сделал и как? там в нем отверстие под вертилятор? на фото не понятно качество, экран как у меня брал, со стеклом? показывай еще распечатки :)
проверял совместимость нового экрана с твоим первым контроллером? и первой матрицы(которая без контроллера шла) с новым контроллером, очень интересно и важно узнать
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение Oleg562 » 19 июл 2017, 15:26

Раньше собранный принтер был под поектор из профиля 45*45, этот собрал из тридцатки.
Кожух напечатал - покрасил серебрянкой - внутрь фольгу на клейкой основе.
Экран с MIPI купил по твоей ссылке.
MIPI совместим с экраном (от KLD) купленным ранее.
Мой первый MIPI(тот, что с треснутым экраном) - не совместим ни с одним из экранов.
(Надеюсь понятно написал).

Отдельно по отверстию в кожухе под вентилятор.

90% проблем в данной технологии 3Д печати возникают при отрыве модели от ванночки и зависят:
1. Материалов к которму липнет смола
2. Вакуумных сил при отрыве модели.
Многие наверняка заметили влагу которая появляется между пленкой и экраном (или дном ванночки - в зависимости от типа принтера) - в данном
случае ваккумный эффект усиливается в геометрической прогресии.
Еще из школы известно, конденсат образуется на границе двух сред - холодной и горячей.
В нашем случае горячий источник ультрафиолета снизу и холодный фотополимер сверху.

Эффективное охлаждение экрана, не позволит не только испортить матрицу перегревом, но и уcтранит образование влаги.....
Oleg562

Сообщения: 45
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение arrbuz » 21 июл 2017, 17:21

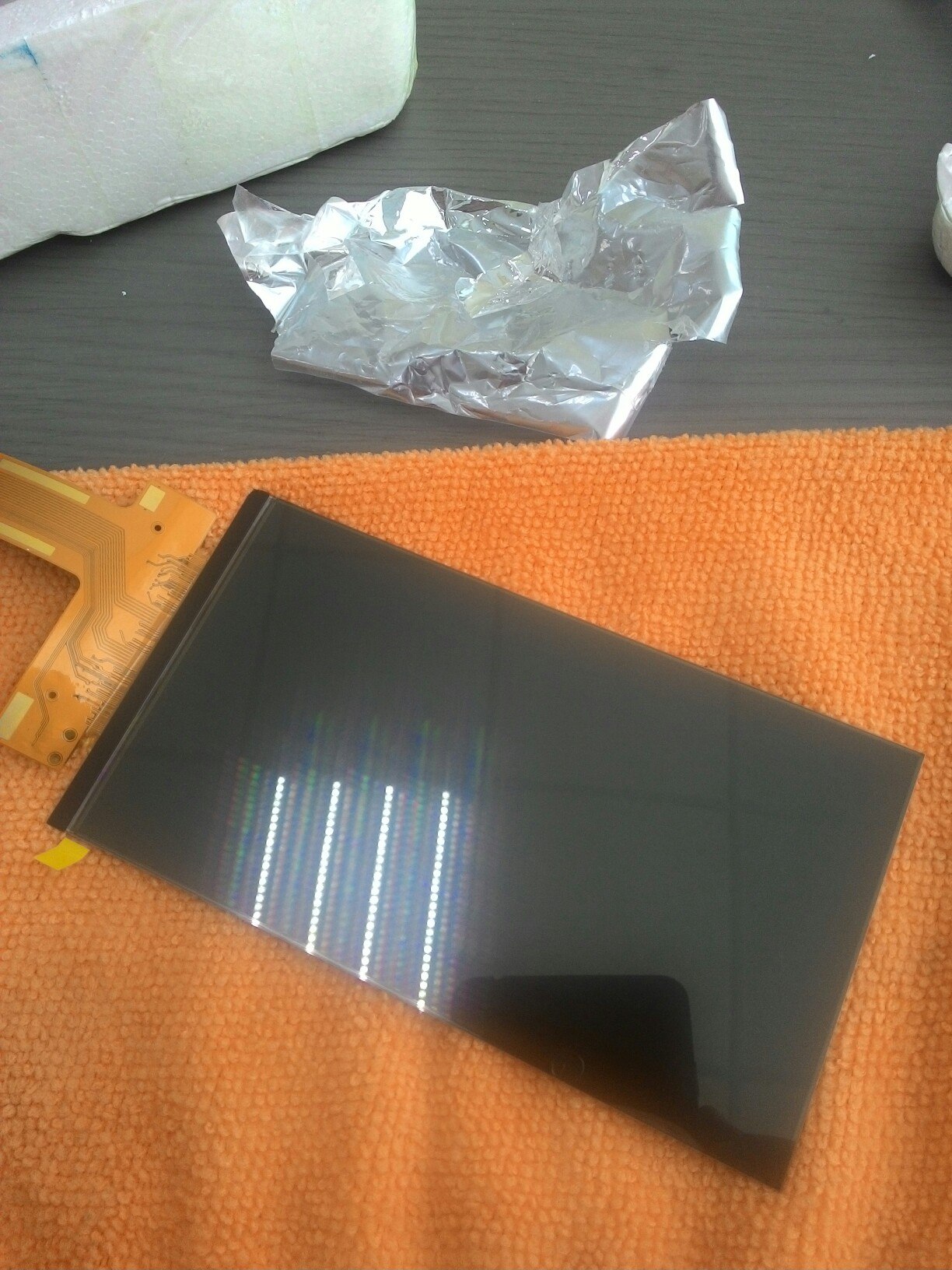

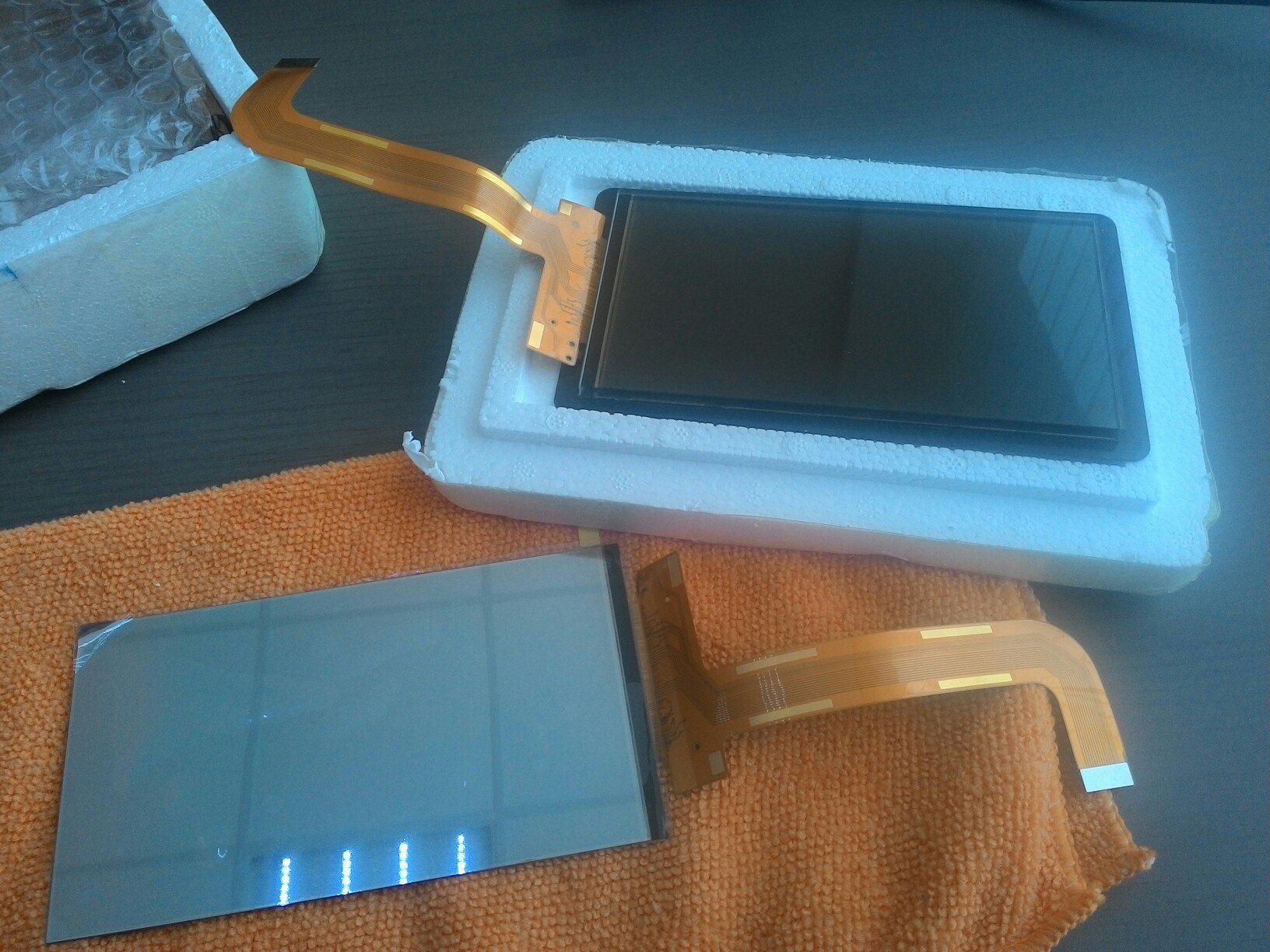

хорошие новости, приехал экран, подошел и работает, покупал за ~2300 а ванхао и прочие продают по 5700 :ROFL:
если что брал тут https://ru.aliexpress.com/item/5-5-Inch ... 33590.html
попросил чтобы удалили подсветку, но вот одну из пленок похоже забыли убрать, сам руками отодрал медленно и аккуратно
упаковано хорошо, приехало быстро
Вложения
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение Oleg562 » 21 июл 2017, 22:24

Супер. Я его в корзину занес (раньше), но заказывать пока не рисковал.
Есть проблема. Ее в разной степени, разные люди упоминали, сталкивались и т.д.
Примерно 30-60 первых минут печати не понятно все в порядке с печатью или нет.
В dlp версии хоть можно с низу ванночки наблюдать за процессом и делать выводы.
Остановка печати с последующем возвратом, вариант - но не совсем то, что нужно.
Какие есть мысли?
Обдумал массу версий - микрокамера, и т.д. и т.п.
Остановился на таком варианте.

Добавлено спустя 7 минут 54 секунды:
Один раз на 10-100 слоев, рабочий стол поднимается не на 3-10 мм, а на 3-4см, потом 5-10 сек. останавливается и благополучно(или нет) печать продолжается дальше. Перед каждым данным событием например звучит звуковой сигнал.
Или по запросу с компа.
Это как вариант - если бы знал как в марлине реализовать - не отказался.

Добавлено спустя 3 минуты 2 секунды:

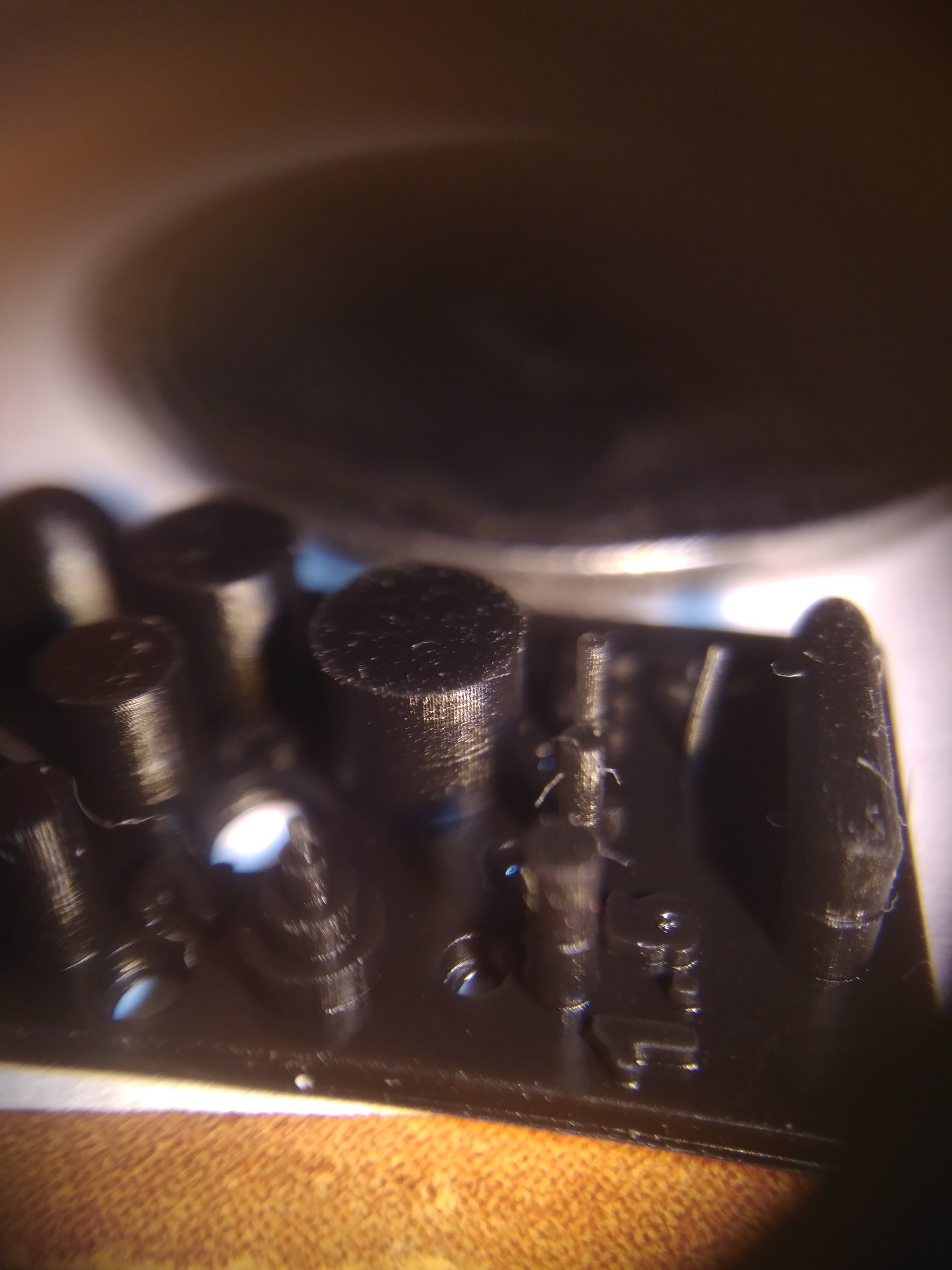

И фото - снимал через линзу, лучше не получается.
Вложения
Oleg562

Сообщения: 45
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение arrbuz » 21 июл 2017, 22:28

Oleg562 писал(а):Супер. Я его в корзину занес (раньше), но заказывать пока не рисковал.

я пожалуй с ЗП куплю парочку в запас)
по поводу остановки, в нано длп кажется есть такая функция, если не ошибаюсь ну и для паузы можно прописать чтобы после паузы платформа поднималась а после нажатия продолжить опускалась где остановилась.
в CW я иногда проверяю печать, просто нажатием паузы, ручным подъемом на 5 см, потом ручным опускание на 5 см и продолжением, но почти всегда остается полоса, как вариант сделать прозрачную ванночку, либо заниженую. из какого полимера дракон?
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение Oleg562 » 22 июл 2017, 00:13

FunToDo. Засветку увеличил до 6сек слой.

Добавлено спустя 7 минут 24 секунды:
Кстати ни каких искажений по вине излучателя, линзы и т.д. не заметил. У моего dlp разрешение было HD, со сравнимой обл. печати. - качество печати выросло пропорционально увеличению разрешающей способности - в 4 раза. (По крайней мере визуально).

Добавлено спустя 4 минуты 4 секунды:
Вот вариант еще дешевле 5.5 дюймов 2 К 1440 P 1440*2560 Разрешение IPS Панель mipi dsi Интерфейс ЖК Дисплей с HDMI mipi для VR 2017 и hmd 3D принтера
http://s.aliexpress.com/nqyUraQb
(from AliExpress Android)
Oleg562

Сообщения: 45
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Oleg562 » 23 июл 2017, 06:30

У меня одного первые 10-50 слоев так тяжко идут (отрыв)? или это норма?
Oleg562

Сообщения: 45
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение 3DLab » 23 июл 2017, 09:58

Oleg562 писал(а):У меня одного первые 10-50 слоев так тяжко идут (отрыв)? или это норма?

Да, особенно если полимер вязкий. Можно сделать перфорированный столик или с проточками. Или ванну со свободным концом.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 95
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: 2K LCD принтер.

Сообщение kochevnik » 23 июл 2017, 13:09

Oleg562 писал(а):Примерно 30-60 первых минут печати не понятно все в порядке с печатью или нет.
В dlp версии хоть можно с низу ванночки наблюдать за процессом и делать выводы.
Остановка печати с последующем возвратом, вариант - но не совсем то, что нужно.
Какие есть мысли?

я под каждый полимер сделал тестовые принты времени. Подобрал максимальное время без пересветов под каждый, и на нем печатаю. Собственно в итоге все в порядке с печатью всегда. :Yahoo!:
kochevnik

Сообщения: 204
Зарегистрирован: 21 фев 2016, 17:25

Re: 2K LCD принтер.

Сообщение arrbuz » 28 июл 2017, 15:34

kochevnik писал(а):
Oleg562 писал(а):Примерно 30-60 первых минут печати не понятно все в порядке с печатью или нет.
В dlp версии хоть можно с низу ванночки наблюдать за процессом и делать выводы.
Остановка печати с последующем возвратом, вариант - но не совсем то, что нужно.
Какие есть мысли?

я под каждый полимер сделал тестовые принты времени. Подобрал максимальное время без пересветов под каждый, и на нем печатаю. Собственно в итоге все в порядке с печатью всегда. :Yahoo!:

так и не понял как у тебя один из X пропечатыватся должен, который на углу, + посмотрев код я заметил что там после каждой итерации идет подъем на 4 мм, а потом нет опускания, еще не совсем понял алгоритм работы, когда слои первой итерации кончаются он тоже самое по кругу печатать начинает? не рискнул тестить короче)
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение kochevnik » 28 июл 2017, 23:33

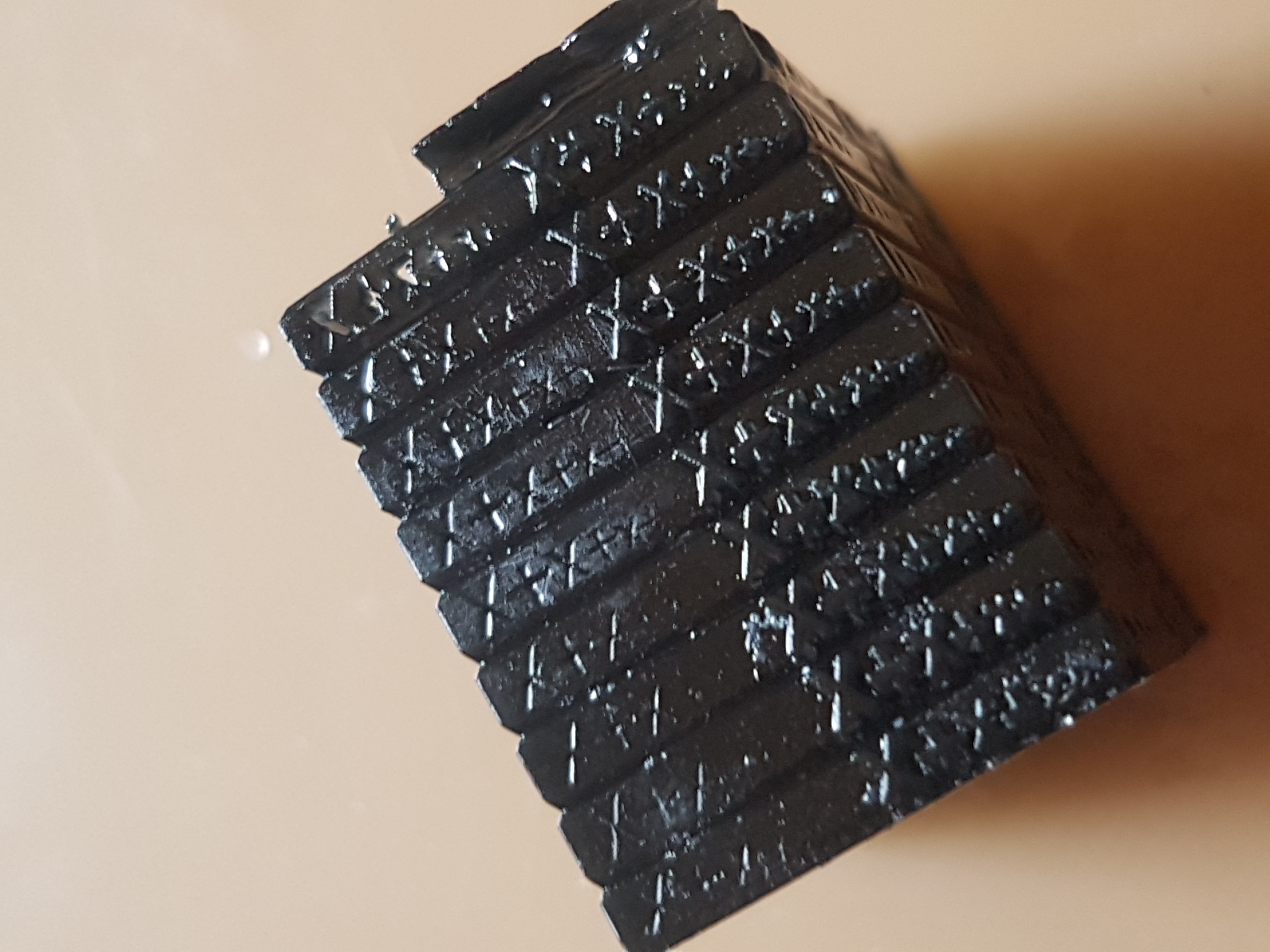

да, печатает по кругу. Все там сделано нормально. Единственное, что я бы добавил - после всего засветку сплошного прямоугольника, что бы легче отдирать то, что не напечаталось.
Ну а иксы... Пнчатаются себе тоже)))
Вложения
kochevnik

Сообщения: 204
Зарегистрирован: 21 фев 2016, 17:25
