сложно больна
во! на коленке можно слепить)

setar писал(а):вот вам нетрадиционный метод - пьезоэлектрика

Я даже искал комплектующие. Но думаю напрямую толкать пруток не выйдет, в линейных двигателя шток полированный, а тут ПластикМягкоеГовно
А вот как двигатель - очень даже, момент у них хороший. Я пытался быстро купить куски обьективов canon, но не нашел.

Myp писал(а):во! на коленке можно слепить)

Интересный вариант, непонятно почему в категории "юмор"?

комплектующие не вопрос : https://ru.aliexpress.com/item/PZT-piez ... 03561.html
, тут главное как их механически собрать.
напряжение 0-100V дают перемещение 0-0.018 мм с усилием 1200-78000 N
очевидно что нужна механическая система рычагов с коэфициентом 1:10 - 1:50

учитывая скорость работы до 40 кГц, это будет весьма производительный экструдер

я думаю можно сделать перемещение зубчатой пластиной по принципу движителя материала под лапкой швейной машины.

сейчас модель набросаю.

Dmitry__ писал(а):Я пытался быстро купить куски обьективов canon, но не нашел.

https://aliexpress.com/item/Free-Shippi ... 99534.html

Добавлено спустя 5 минут 44 секунды:

setar писал(а):0.018 мм
скорость работы до 40 кГц

0.018*40000 получается очень много миллиметров в секунду, оно и напрямую будет быстро двигать.
расположить в линию под углом к прутку, "пилой" и шевелить зубчиками получившейся "пилы" "волной"
по идее должно поползти даже когда все элементы работают в одной плсокости

setar писал(а):вот вам нетрадиционный метод - пьезоэлектрика

прикольно мне PIShift нравится натянул на пруток и пущай ползает
идеально для прутка и скорость 5мм сек http://www.eurotek-general.ru/support/t ... %BB%D0%B8/

Myp писал(а):0.018*40000 получается очень много миллиметров в секунду, оно и напрямую будет быстро двигать.
расположить в линию под углом к прутку, "пилой" и шевелить зубчиками получившейся "пилы" "волной"
по идее должно поползти даже когда все элементы работают в одной плсокости

углубления внутрь прутка на 0.018мм скорее всего не хватит (просто будет стружку срезать)

setar писал(а):учитывая скорость работы до 40 кГц, это будет весьма производительный экструдер

я думаю можно сделать перемещение зубчатой пластиной по принципу движителя материала под лапкой швейной машины.

а он на меньшей частоте работать не может? чтоб не изналятся с движителем?
черт в мне матрицу поломали, теперь я всюду хочу эти линейки поставить по кругу....

чую скоро тема откроет многим как печатать силой мысли без коробки, какиенибудь очки с нано порошком одел и пластик преде тобой превращается в модель и все это на aliexp за 900 р

на меньшей частоте конечно может, хоть статика
там 40кгц это резонансная, он и на большей может, только выкусить резонансную нужно, чтобы не разрушился

Myp писал(а):https://aliexpress.com/item/Free-Shippi ... 99534.html

Мур, ты знаешь мою любоф ко всяким али, да и не быстро это было бы.

setar писал(а):я думаю можно сделать перемещение зубчатой пластиной по принципу движителя материала под лапкой швейной машины.

Так может сразу выбрать 2-х элементный: линейный/сдвиг? Как тут дали ссылку на NEXLINE. Вроде вообще больше ничего не нужно, вопрос только в цене таких элементов и количестве.

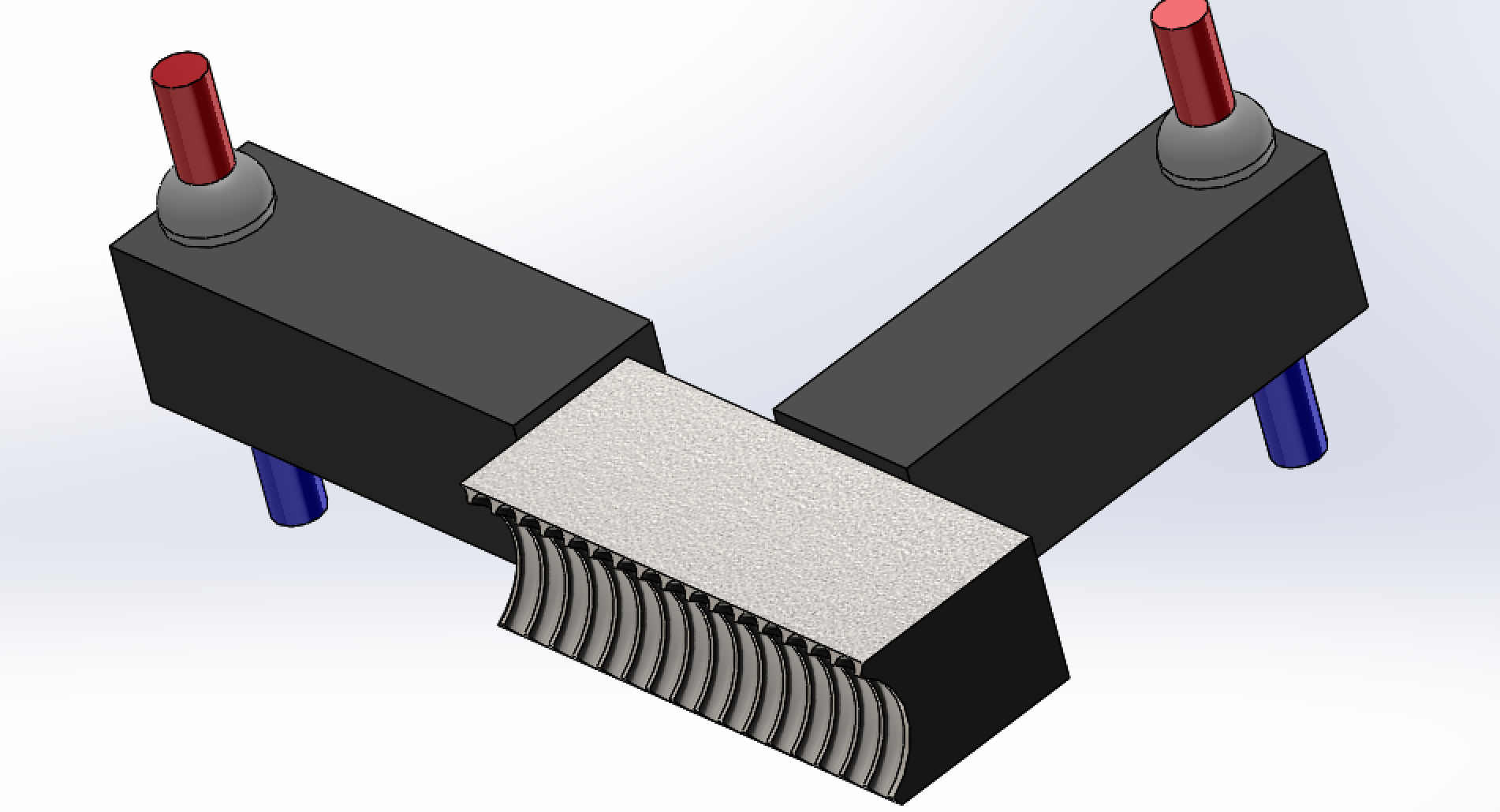

картинка для обдумывания
как бы сделать компактный и технологичный рычаг для увеличения хода с уменьшением силы ?

setar писал(а):как бы сделать компактный и технологичный рычаг для увеличения хода с уменьшением силы ?

А нужен? По твоей ссылке 180µm , а это 0.18мм. Можно 2 последовательно поставить = почти 0.5 мм.

Ммм, а ведь и правда - на порядок ноликом обсчитался

Добавлено спустя 21 минуту 24 секунды:
есть еще такая штука, насколько я понимаю он при подаче питания "стискивает" пруток,
и вероятно как раз па размерам - то что нам требуется
https://ru.aliexpress.com/item/PZT-piez ... 95845.html

Добавлено спустя 2 минуты 11 секунд:
возникла мысль испытать пьезокерамический цилиндр из зажигалки ...

Санта-Барабара самая настоящая! Infoman растревожил неокрепшие умы

setar писал(а):возникла мысль испытать пьезокерамический цилиндр из зажигалки ...

Если пьезик элемент обратимый, то там надо будет киловольты подавать, правда не знаю какое расстояние получится, может в зажигалке и 2 мм. пролетает при ударе. И в пьезике нет контактов, кажется...

setar писал(а):возникла мысль испытать пьезокерамический цилиндр из зажигалки ...

а в зажигалке цилиндрик? ушел разбирать зажигалки...

setar писал(а):на меньшей частоте конечно может, хоть статика

с таким же моментом и амплитудой? эт я к тому чтоб по кругу все шаговики заменить
мож попробовать такую хрень к рельсе хивина прицепить

setar писал(а):а это 0.18мм.

в моем коловрате острие гильзы входит в пруток на глубину 0.2(предполагается именно так)
дельта :
