Очередной CoreXY

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Очередной CoreXY

Сообщение hudbrog » 26 янв 2016, 17:58

Ну ты таки не прав. Уголки что я взял(40х20S) стоят по 58 рублей за штуку. Их нужно 24, плюс еще надо условно 100 гаек по 17 рублей гайка, итого 3100. Ну еще сто болтиков по рублю штука, 3200. Все равно дофига конечно, но ни разу не 10к =)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Очередной CoreXY

Сообщение Alexus12 » 26 янв 2016, 18:30

setar писал(а):376 + 3*294 + = 1258 руб за уголок *8 = 10064 руб на куб только по уголкам
моя жаба против :)

Хренасе у вас там цены на уголки.
А что за цмфры я так и не понял. Что такое 376, 294 и т.д.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Очередной CoreXY

Сообщение ruut75 » 26 янв 2016, 18:53

Я с рамой уложился в 1400руб(уголок и электроды)где-то(и то уголок купил по очень барыжным ценам).
С профилем у самого вариант был, но цена показалась высоковатая(крепеж дорогой). Потом сделал из стального уголка 30х30х3(до этого хотел трубу квадрантную, но её небыло в наличии.Единственное пришлось попотеть над раскроем уголков(как выяснил с помощью приспособы для разметки, все куда быстрее и точнее).

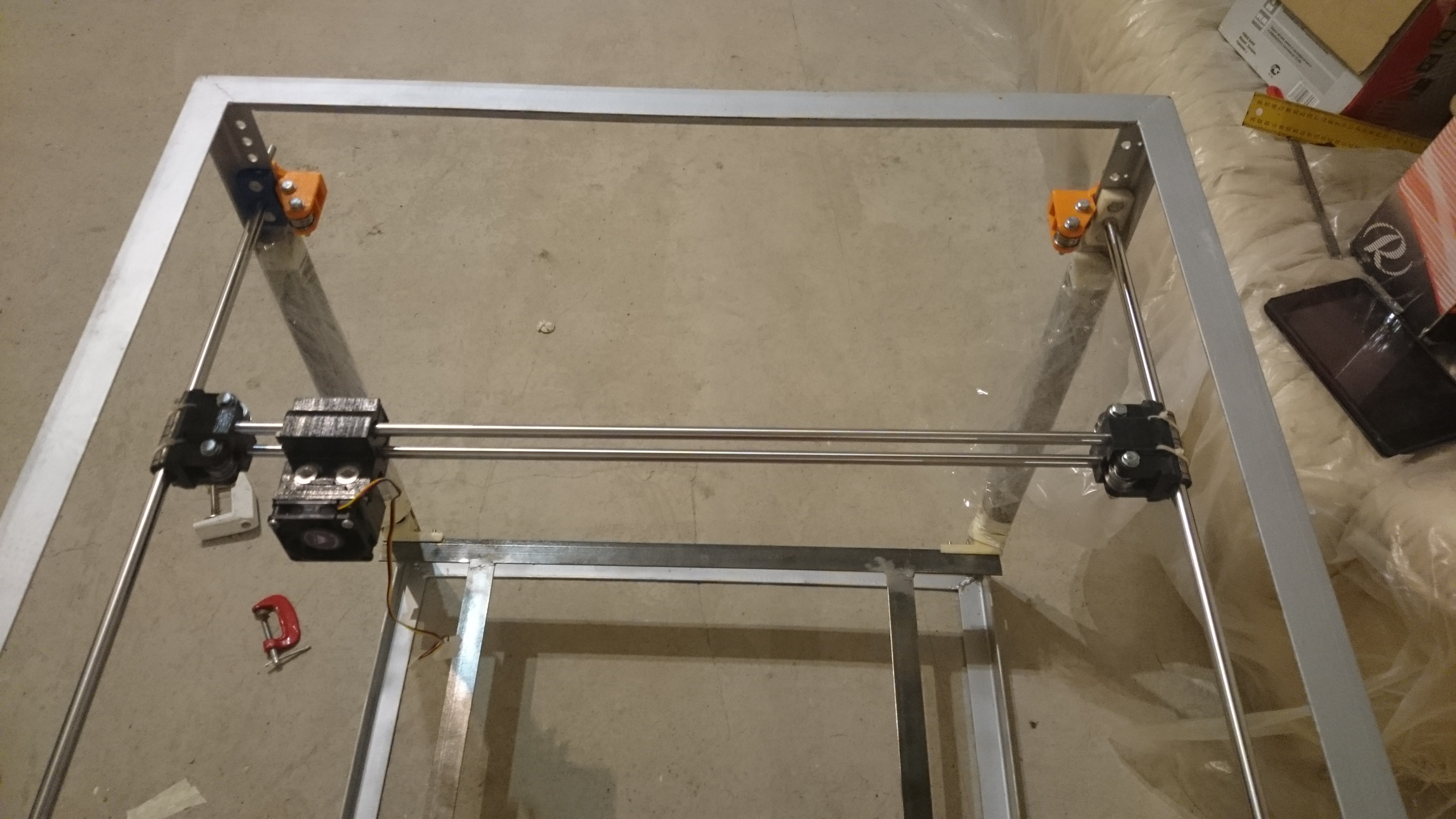

2015-09-19 22.22.37.jpg
Вложения

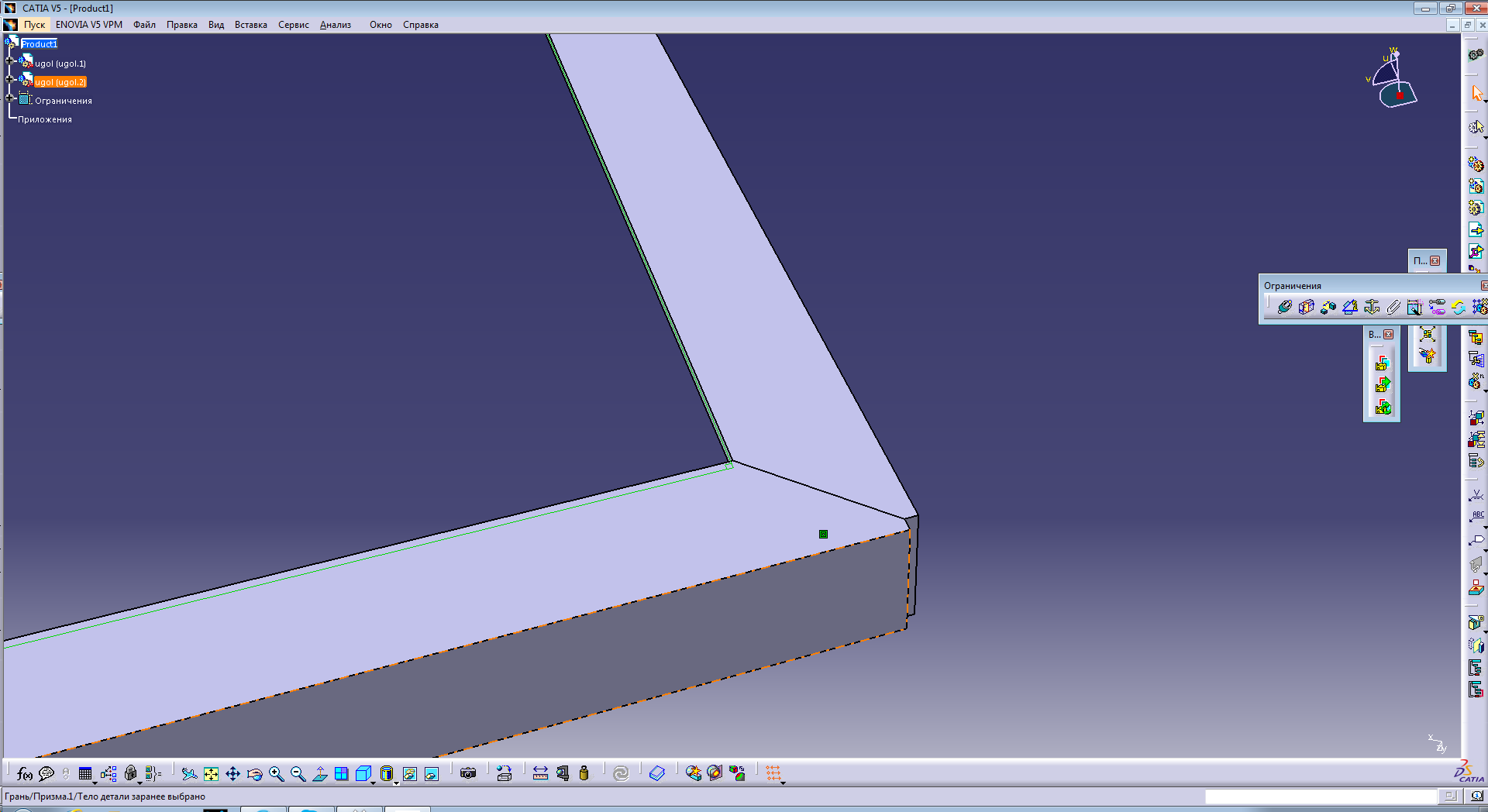

Скриншот 2015-05-31 20.23.38.png
ruut75

Сообщения: 88
Зарегистрирован: 12 мар 2014, 21:25

Re: Очередной CoreXY

Сообщение Andrew S » 26 янв 2016, 20:37

Да уж, вот такой он бизнес. Берешь профиль за 100 рублей, а к нему еще шурупов на тыщу. )
На самом деле они не дорогие, использовал для картинок...
http://ru.aliexpress.com/item/New-T-Slo ... .23.56zC7P
Вот тут 20 шт за 944р + уголки 23р*24шт=552р
Но можно и наружние уголки
http://www.aliexpress.com/item/2020-Slo ... 80cf8a13a0
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Очередной CoreXY

Сообщение setar » 27 янв 2016, 00:01

Alexus12 писал(а):
setar писал(а):376 + 3*294 + = 1258 руб за уголок *8 = 10064 руб на куб только по уголкам
моя жаба против :)

Хренасе у вас там цены на уголки.
А что за цмфры я так и не понял. Что такое 376, 294 и т.д.


так вот же:
soberizavod_точка_ru

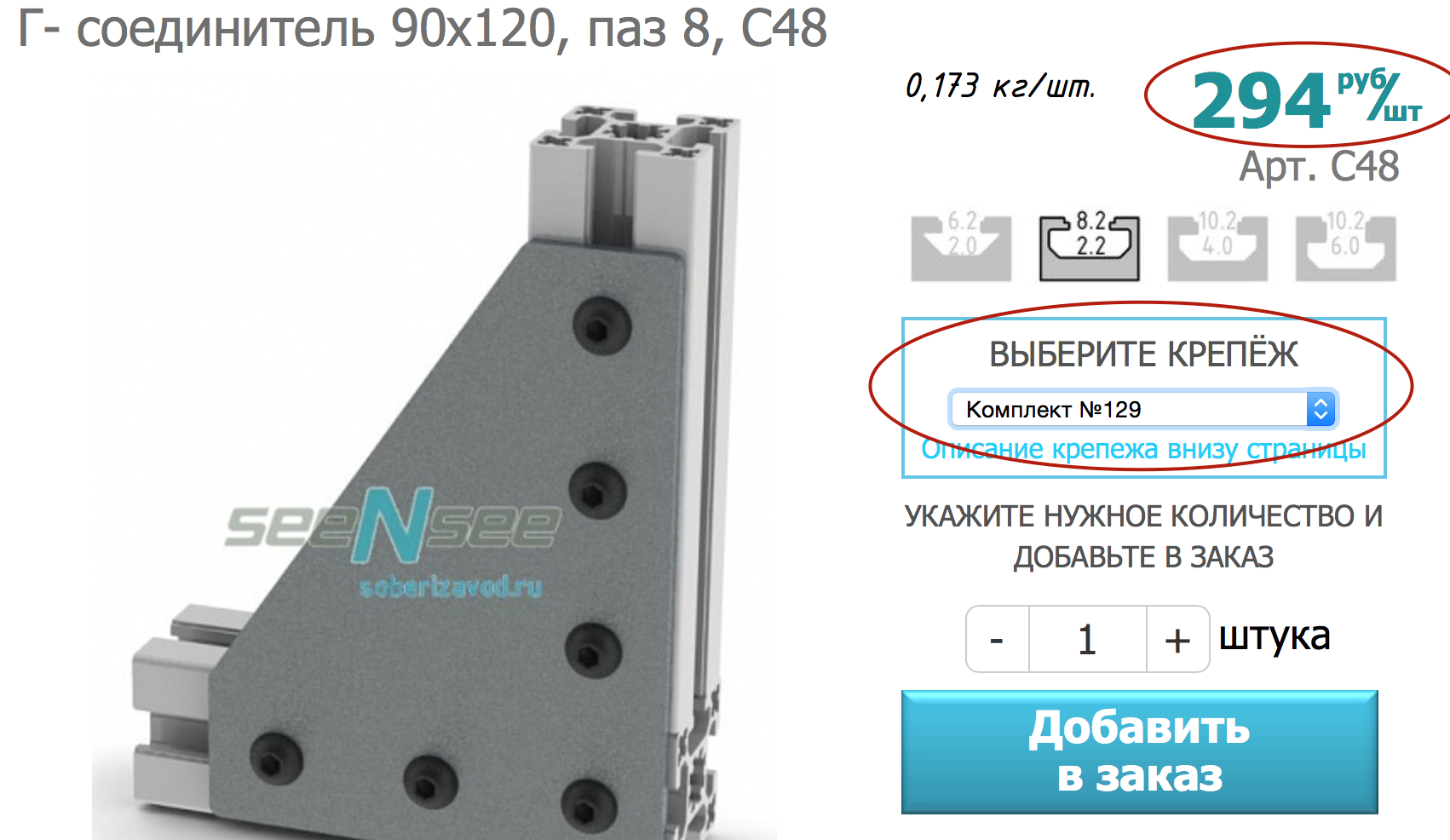

Снимок экрана 2016-01-26 в 22.52.15.png

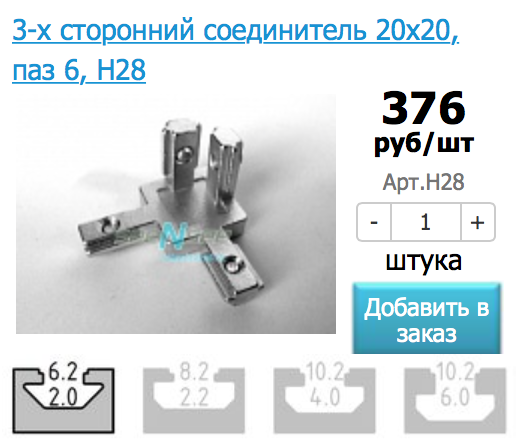

Снимок экрана 2016-01-26 в 22.53.44.png

легким движением руки превращаются в :

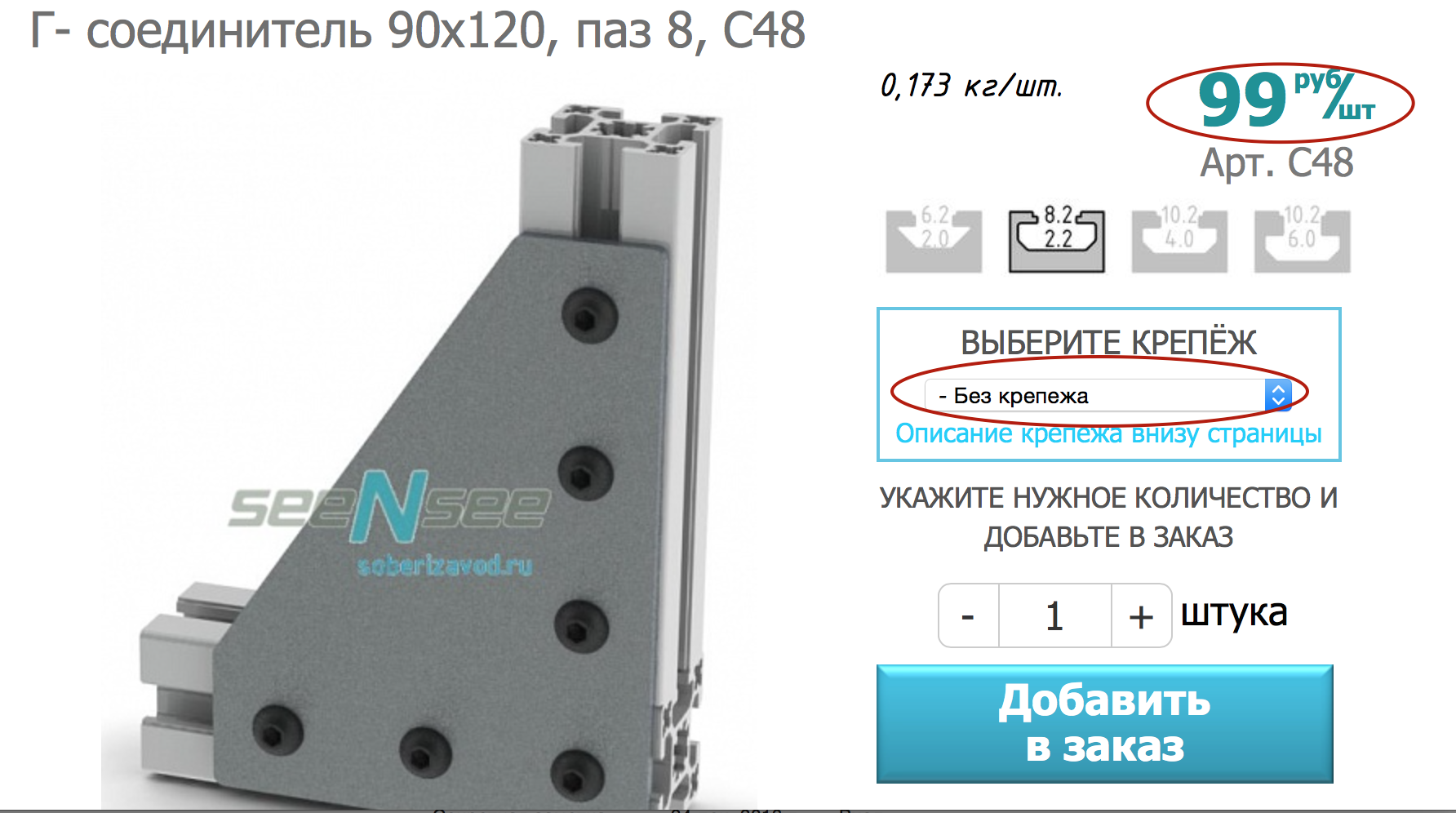

Снимок экрана 2016-01-26 в 22.54.02.png


P.S. на самом деле я тут даже ошибся, уголки на 30 посчитал, а 3-х сторонний соединитель на 20.
для 30x30 он еще дороже =450р
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Очередной CoreXY

Сообщение Andrew S » 27 янв 2016, 00:41


Купить 1 штуку или распечатать и вылить из банок, в иннете так делают умельцы.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Очередной CoreXY

Сообщение Reegool » 27 янв 2016, 08:49

setar писал(а):так вот же:
soberizavod_точка_ru
Снимок экрана 2016-01-26 в 22.52.15.png



Брал я именно эти уголки именно на этом сайте.
Уголки - говно. Уши тонкие и легко гнутся, в паз профиля входят с очень большим люфтом. Для этих уголков чрезвычайно важно, чтобы торцы профиля были идеально прямыми и перпендикулярными.

По иронии судьбы, криворукие распиловщики соберизавода просто физически не в состоянии отрезать профиль ровно.
В итоге имеем кучу криво нарезанного профиля и фурнитуру, которой этот хлам ровно не закрепить. Этот опыт обошелся мне в шесть с небольшим тысяч рублей.

Ничего не могу сказать по поводу других способов крепления. Есть там какие-то другие уголки. Лично меня проверять все эти гипотезы как-то не тянет ибо сильно не бюджетно получается.
Reegool

Сообщения: 61
Зарегистрирован: 10 мар 2011, 06:57
Откуда: Краснодар

Re: Очередной CoreXY

Сообщение Ruslan » 27 янв 2016, 14:08

на http://soberizavod.ru/catalog/uglovye_soediniteli/ уголки по 50 руб, соединительные пластины на угол стоят от 23 до 64 там же ...
Или тут: http://www.rsi-llc.ru/ - в Челябинске.
Последний раз редактировалось Ruslan 27 янв 2016, 14:28, всего редактировалось 1 раз.
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Очередной CoreXY

Сообщение hudbrog » 27 янв 2016, 14:17

Я сейчас собираю на http://soberizavod.ru/catalog/uglovye_s ... paz_6_h44/
Скажем честно, с заявлением про 90 градусов они погорячились. Пытаешься сделать квадрат с ребром в ~500мм, прикручиваешь 3 уголка, место, где должны сойтись палки, не сходится примерно на 5см...
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Очередной CoreXY

Сообщение barakuda62 » 27 янв 2016, 14:33

Проще купить уголка алюминеевого 50 х 50 х 3 мм, напилить и отнести аргоном заварить, будет дешевле и крепче. :good:
Я вот уголком запасся ещё по старым ценам 500р за 3 метра, щас неспешно ищу шарагу где можно всё это дело сварить.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Очередной CoreXY

Сообщение ruut75 » 27 янв 2016, 15:16

barakuda62 писал(а):Проще купить уголка алюминеевого 50 х 50 х 3 мм, напилить и отнести аргоном заварить, будет дешевле и крепче. :good:
Я вот уголком запасся ещё по старым ценам 500р за 3 метра, щас неспешно ищу шарагу где можно всё это дело сварить.

А зачем иммено алюминиевый ? Стальной по дешевле будет(да болле жесткая конструкция будет)+ сталь варить легче.
ruut75

Сообщения: 88
Зарегистрирован: 12 мар 2014, 21:25

Re: Очередной CoreXY

Сообщение setar » 27 янв 2016, 15:22

Ruslan писал(а):на http://soberizavod.ru/catalog/uglovye_soediniteli/ уголки по 50 руб, соединительные пластины на угол стоят от 23 до 64 там же ...

а теперь крепеж прибавь и дивись чуду
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Очередной CoreXY

Сообщение barakuda62 » 27 янв 2016, 15:52

ruut75 писал(а):
barakuda62 писал(а):Проще купить уголка алюминеевого 50 х 50 х 3 мм, напилить и отнести аргоном заварить, будет дешевле и крепче. :good:
Я вот уголком запасся ещё по старым ценам 500р за 3 метра, щас неспешно ищу шарагу где можно всё это дело сварить.

А зачем иммено алюминиевый ? Стальной по дешевле будет(да болле жесткая конструкция будет)+ сталь варить легче.

Люминь обрабатывать легче, вес опять же, полезная площадь для монтажа навеса получается 5 см, если варить из стального 50 х 50 х 3 мм умрёшь его пилить, и на стол потом не затащишь. :ROFL:
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Очередной CoreXY

Сообщение Alexus12 » 27 янв 2016, 16:30

Чото вы не те уголки рассматриваете. Я вот о каких говорю. Брал китайские, казалось бы что может быть хуже. Но держат крепко, рама жесткая получилась даже если уголок только с одной стороны профиля крепить.
И метизы чото у вас сильно дорогие выходят. Может у вас такие цены там, не знаю.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Очередной CoreXY

Сообщение Ruslan » 27 янв 2016, 17:03

hudbrog писал(а):Я сейчас собираю на http://soberizavod.ru/catalog/uglovye_s ... paz_6_h44/
Скажем честно, с заявлением про 90 градусов они погорячились. Пытаешься сделать квадрат с ребром в ~500мм, прикручиваешь 3 уголка, место, где должны сойтись палки, не сходится примерно на 5см...

Досадно, однако... Гнутые стальные сложнее сделать точно. А есть ли опыт с литыми уголками из алюминия или со стальными плоскими пластинами?
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан
