Белый принтер 300x400x400

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Белый принтер 300x400x400

Сообщение setar » 18 апр 2016, 11:52

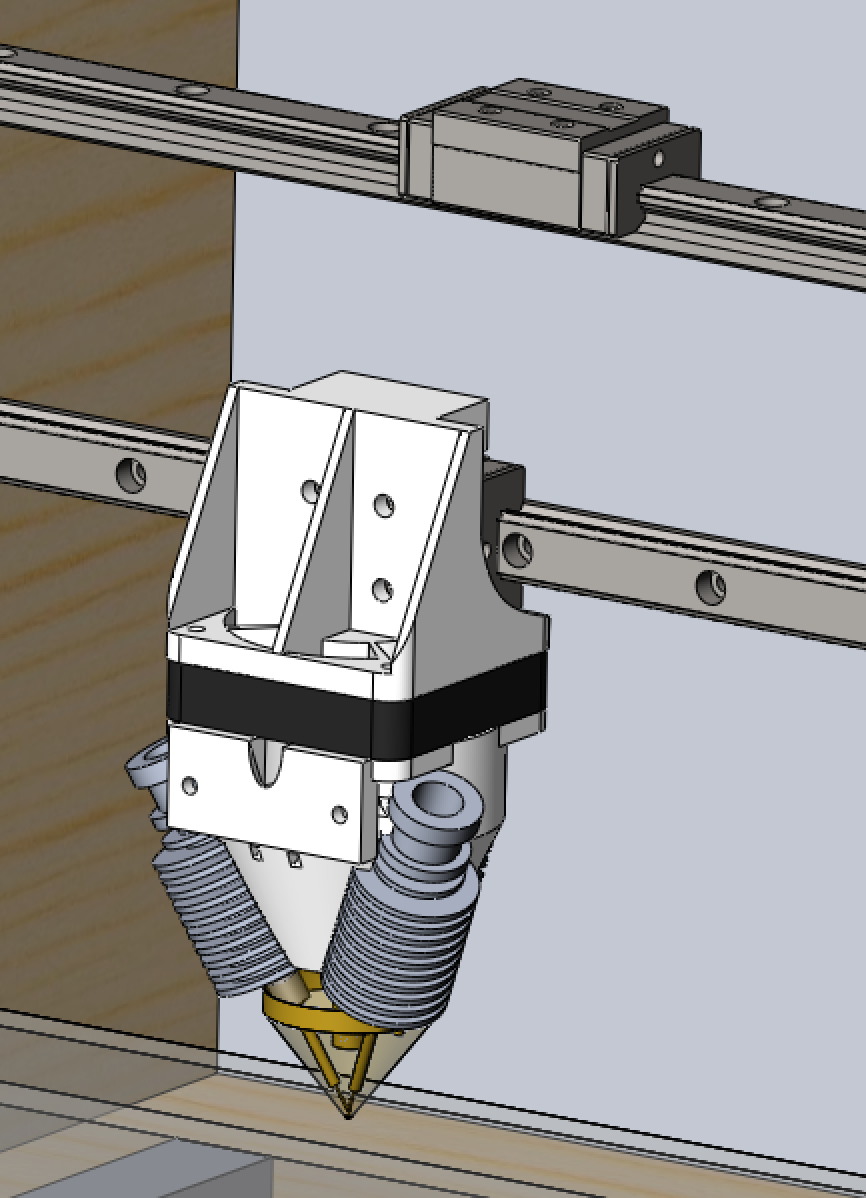

С приобретением Diamond Head у меня смена концепции привода на экструдеры,
а через это у принтера очередная мутация :)

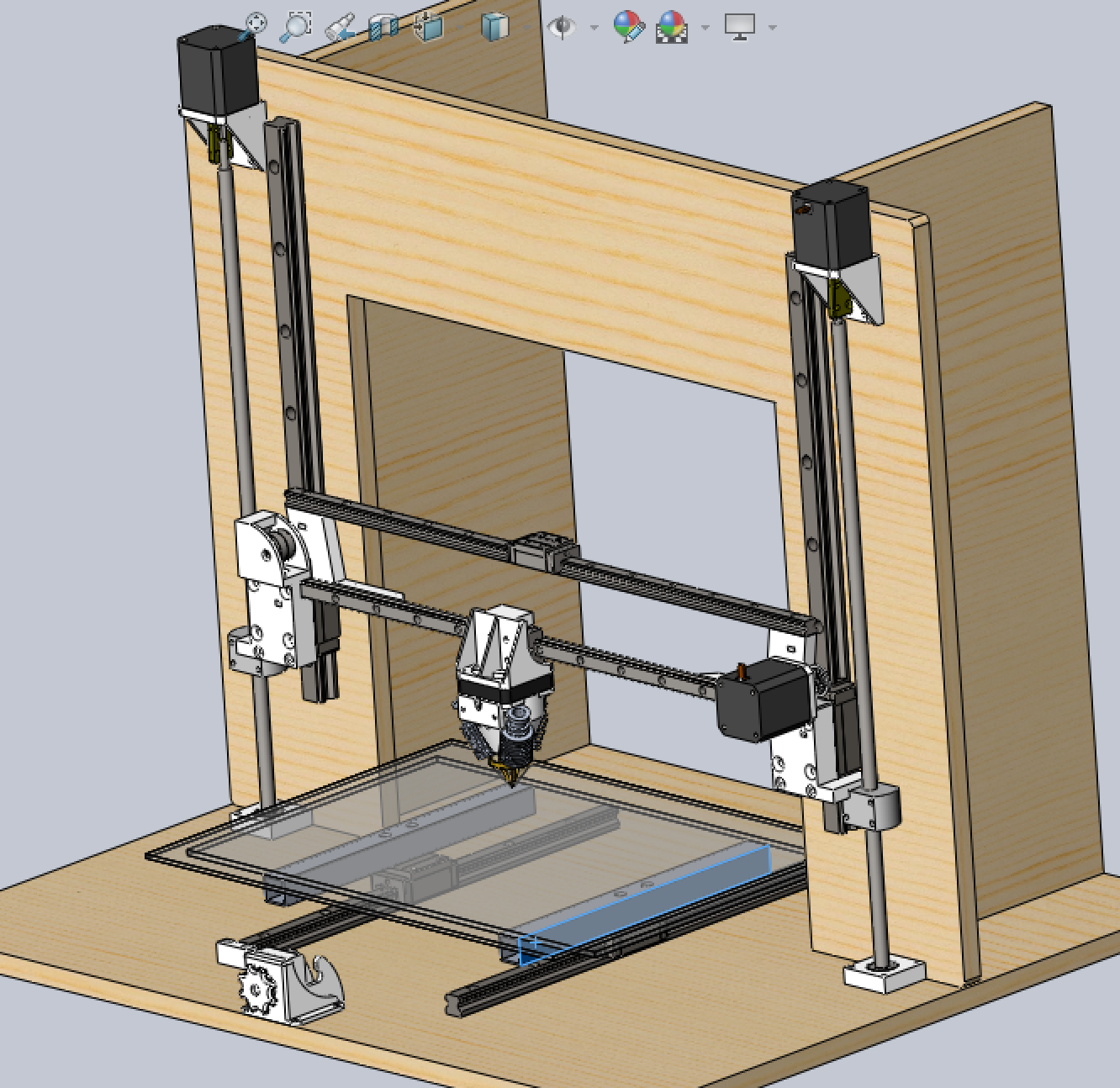

Теперь он из белого стал бело-оранжевым, рельсовые направляющие по всем осям.

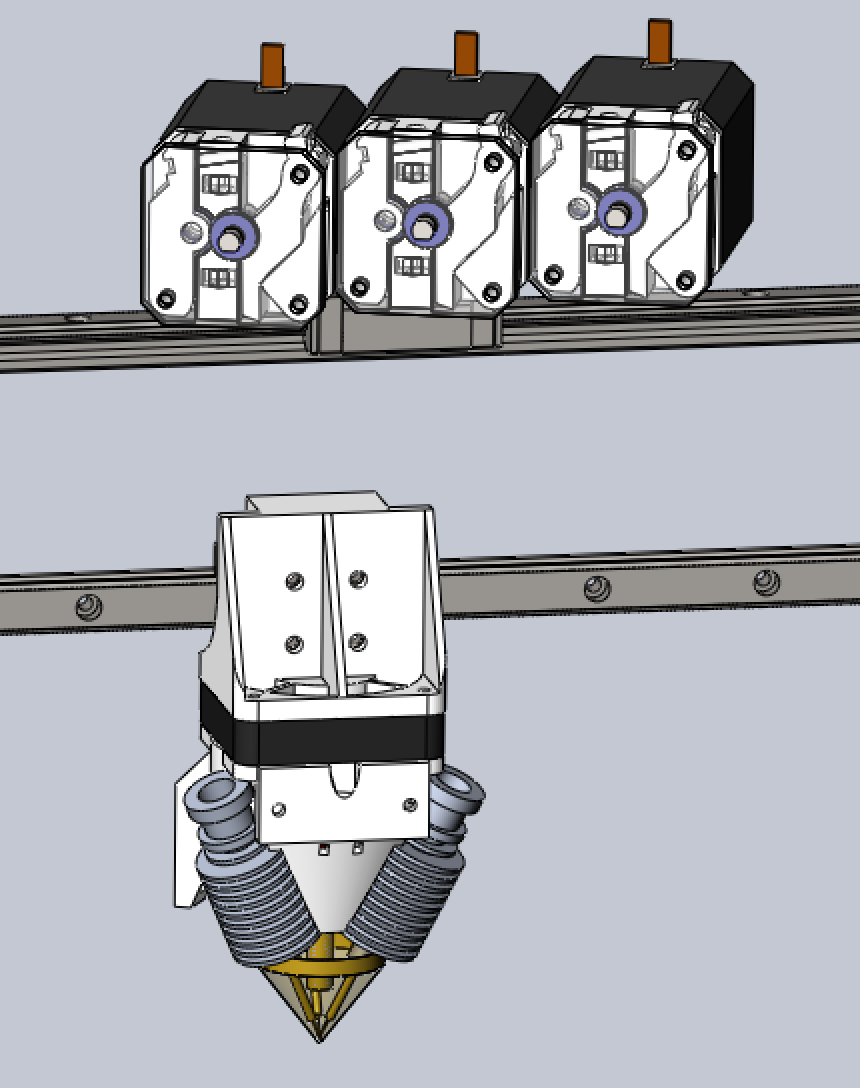

Но самое интересное - это концепт короткого bowden c тремя моторами которые крепятся на дополнительном рельсе выше печатной головы и находятся в пассивном режиме скольжения по ней.

В итоге получаем относительно небольшую активную массу для коротких колебательных движений (на основной каретке с головой - нижней), а при длинных перемещениях тяжелая часть с тремя экструдерами и тремя моторами будет пассивно подтягиваться за счёт упругости коротких трубок.

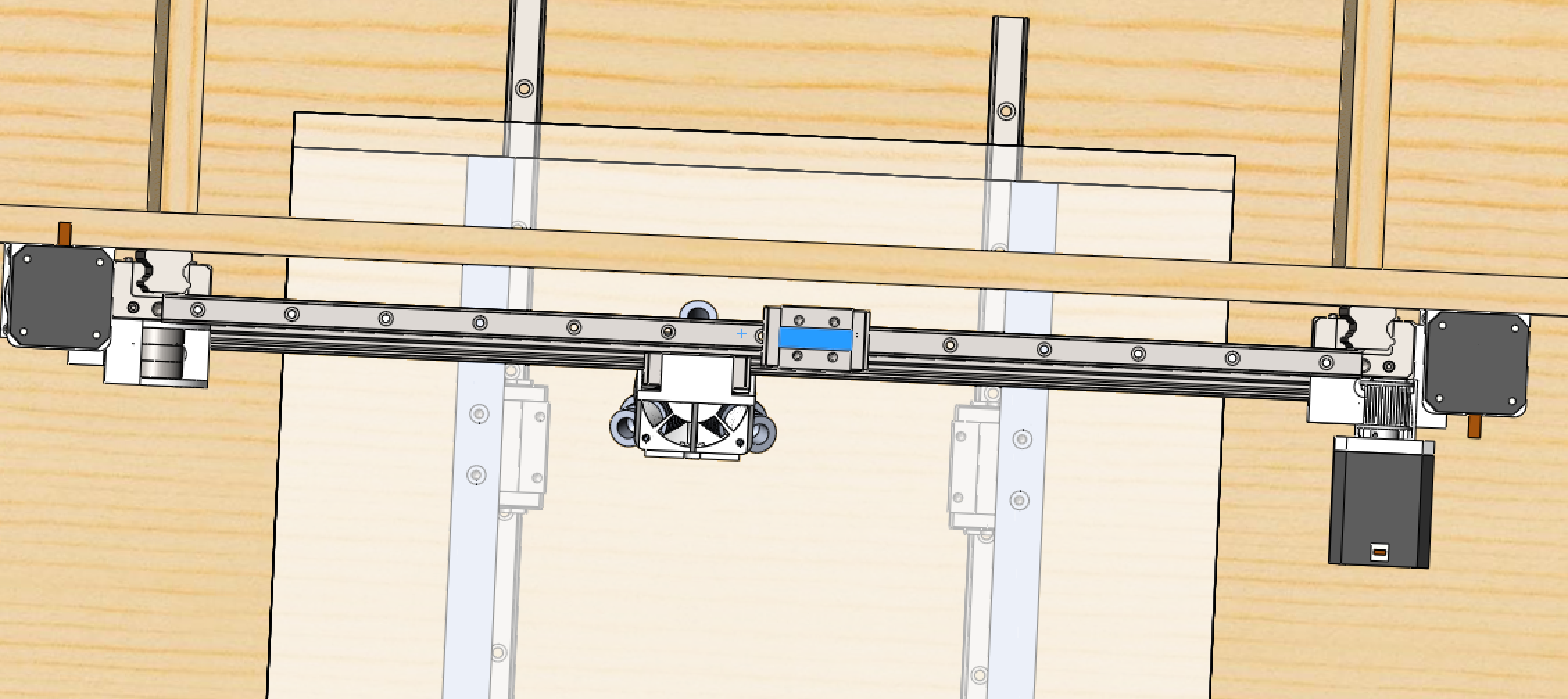

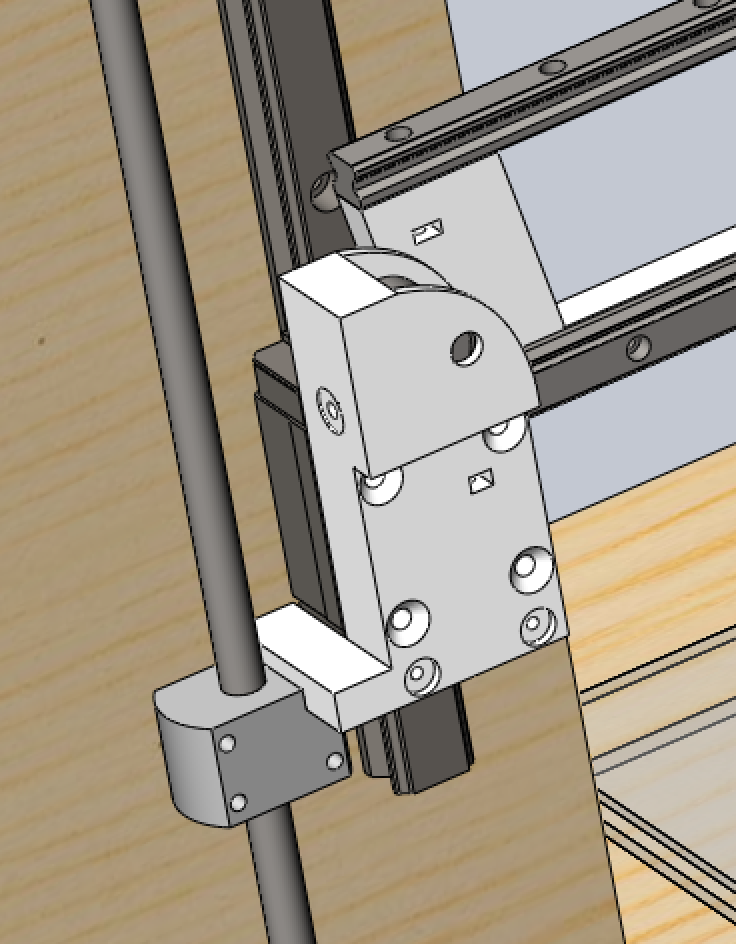

Второй (дополнительный) рельс X закреплен на каретках Z, и перемещается вверх-вниз одновременно с основным рельсом X находясь на постоянном расстоянии от печатной головы.
Вложения
Снимок экрана 2016-04-18 в 10.38.59.png
Снимок экрана 2016-04-18 в 10.36.36.png
Снимок экрана 2016-04-18 в 10.38.12.png
Снимок экрана 2016-04-18 в 10.35.41.png
Аватара пользователя
setar
Site Admin

Сообщения: 10412
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение imdefined » 18 апр 2016, 22:23

А в чем профит по сравнению с 3 обычными боуденами?
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Белый принтер 300x400x400

Сообщение Diffid » 19 апр 2016, 00:51

imdefined писал(а):А в чем профит по сравнению с 3 обычными боуденами?

По идее эластичными пластиками легче печатать, ретракт лучше отрабатывает.

Вопрос к Setar'у: делаю coreXY, стол получается нестандартный- 240х280.
Покупать платформу 300х300 у китайцев накладно, решил делать сам. В итоге пришёл к двум вариантам: резать или травить текстолит (есть подходящий кусок), или сделать мат из шлейфов. Шлейфы имеются, но не 40 проводные, как у вас, а 80, там сечение судя по всему меньше.

Так вот собственно сам вопрос: пойдут ли такие шлейфы на нагреватель или лучше сделать из текстолита?
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Белый принтер 300x400x400

Сообщение setar » 19 апр 2016, 01:53

80pin проводки не пробовал, вероятно тоже должны работать - нужно экспериментировать.

Добавлено спустя 2 минуты 19 секунд:
imdefined писал(а):А в чем профит по сравнению с 3 обычными боуденами?

на больших размерах боуден нужен длинный, у меня получается порядка 600мм
зло любого боудена - его упругость (которую математически описать и учесть еще никому не удалось).
чем меньше трубка (надеюсь мне хватит 100мм), тем меньше упругость и точнее подача
Аватара пользователя
setar
Site Admin

Сообщения: 10412
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение letaw » 19 апр 2016, 08:25

Тоже возникают мысли как убрать боуден для даймонда. Как такие варианты:?
1. Убрать вентилятор 50мм, сделать проставку на которую поставить напрямую три мотора PG35L. Сверху вентилятор 80, который будет обдувать и моторы и хотэнд.
2. Подвесить три экструдера на одном шаровом шарнире сверху по центру стола. Возможно еще и сами моторы на таких же шаровых шарнирах.

P.s.:Попытка запустить принтер в формате количества голов 3+1 (даймонд 15 цветов + отдельный экструдер для поддержек) пока не увенчалась успехом...
letaw

Сообщения: 89
Зарегистрирован: 17 дек 2012, 16:57
Откуда: Москва

Re: Белый принтер 300x400x400

Сообщение setar » 19 апр 2016, 14:09

первый -не вариант, там как ни крути по массе:
3 * 0.35 (моторы) + 0.1 (пластик) + 0.1 (diamond head) = 1.25 кг активной массы !

я вот типа такой системы хочу:
три мотора вверху (скорее всего c редуктором не менее 1:3) - катаются пассивно, за счёт жесткости трубок.
а внизу каретка к которой ремень X подходит и три коротких трубки боудена
Вложения
Снимок экрана 2016-04-19 в 13.06.54.png
Аватара пользователя
setar
Site Admin

Сообщения: 10412
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение imdefined » 19 апр 2016, 15:02

Я бы всеже отдельный поводок приделал, трубки для этого не предназначены, может начать вырывать из фитингов, особенно если голова туда-сюда мотаться будет.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Белый принтер 300x400x400

Сообщение setar » 19 апр 2016, 15:06

типа цепочки ?
интересная мысль, попробую
Аватара пользователя
setar
Site Admin

Сообщения: 10412
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение letaw » 19 апр 2016, 17:08

Мне кажется на длинных перемещениях, когда моторы еще едут по инерции в одну сторону, а головка в другую, то ось х пропустит шаги.
Можно по быстрому собрать на принтере еще один вал выше оси Х, на него повесить 1кг и погонять - посмотреть что будет.
letaw

Сообщения: 89
Зарегистрирован: 17 дек 2012, 16:57
Откуда: Москва

Re: Белый принтер 300x400x400

Сообщение setar » 19 апр 2016, 17:53

дельная мысль, сегодня попробую.
нужно покапать прошивку, может есть регулировка для уменьшения ускорений при длинных перемещениях

Добавлено спустя 1 минуту 18 секунд:
а еще правильнее наверное не цепочку а резиновый жгут подобрать по жесткости, чтобы сглаживал возможные рывки
Аватара пользователя
setar
Site Admin

Сообщения: 10412
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение ShadowOleg » 20 апр 2016, 03:57

setar писал(а):первый -не вариант, там как ни крути по массе:
3 * 0.35 (моторы) + 0.1 (пластик) + 0.1 (diamond head) = 1.25 кг активной массы !

я вот типа такой системы хочу:
три мотора вверху (скорее всего c редуктором не менее 1:3) - катаются пассивно, за счёт жесткости трубок.
а внизу каретка к которой ремень X подходит и три коротких трубки боудена


за эти трубки также будешь таскать 3 шаговых, только дергать их начнет когда каретка уже набрала скорость. при заполнении мелких площадей норм будет, за сет чуть бОльшей длины трубок, а при длинных проходах периметра не айс в середине пути обнаружить за собой килограмм.
может поставить в параллель шаговому каретки еще один и таскать им 3 шаговых.
если есть место под Stepper Expander на него повесить таскалку моторов с меньшим значением ускорения.
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 111
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: Белый принтер 300x400x400

Сообщение Акелла » 27 апр 2016, 20:23

а если поставить еще мотор/ремень в паралель с осью Х, пусть оба крутят себе каждый свою ось.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Белый принтер 300x400x400

Сообщение Zusul86 » 27 апр 2016, 21:21

Акелла писал(а):а если поставить еще мотор/ремень в паралель с осью Х, пусть оба крутят себе каждый свою ось.

Тогда вся "голова" будет двигаться синхронно и с одинаковыми ускорениями, а принтер пойдет плясать как заведенный. С тем же успехом можно было не городить этажерку, а просто мотор по Х побольше поставить...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Белый принтер 300x400x400

Сообщение Duhas » 02 май 2016, 17:17

ставим на шаговики боудена отдельный коллекторный привод и таскаем по рассогласованию с головкой.. тяга + переменник, аля джойстик, когда головка уходит далеко в ту или иную сторону - тянет переменник и движки начинают догонять.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Белый принтер 300x400x400

Сообщение IliaMoroz » 03 май 2016, 07:36

Доброе утро Сергей.
Что Вы скажете о модели "TAZ 5". Может что то в ней Вам понравится? Деревянная конструкция выглядит несколько архаично. Однако, применение полозьев (рельс) весьма обнадеживает.
С Уважением.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков
