Белый принтер 300x400x400

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Белый принтер 300x400x400

Сообщение setar » 17 мар 2015, 16:26

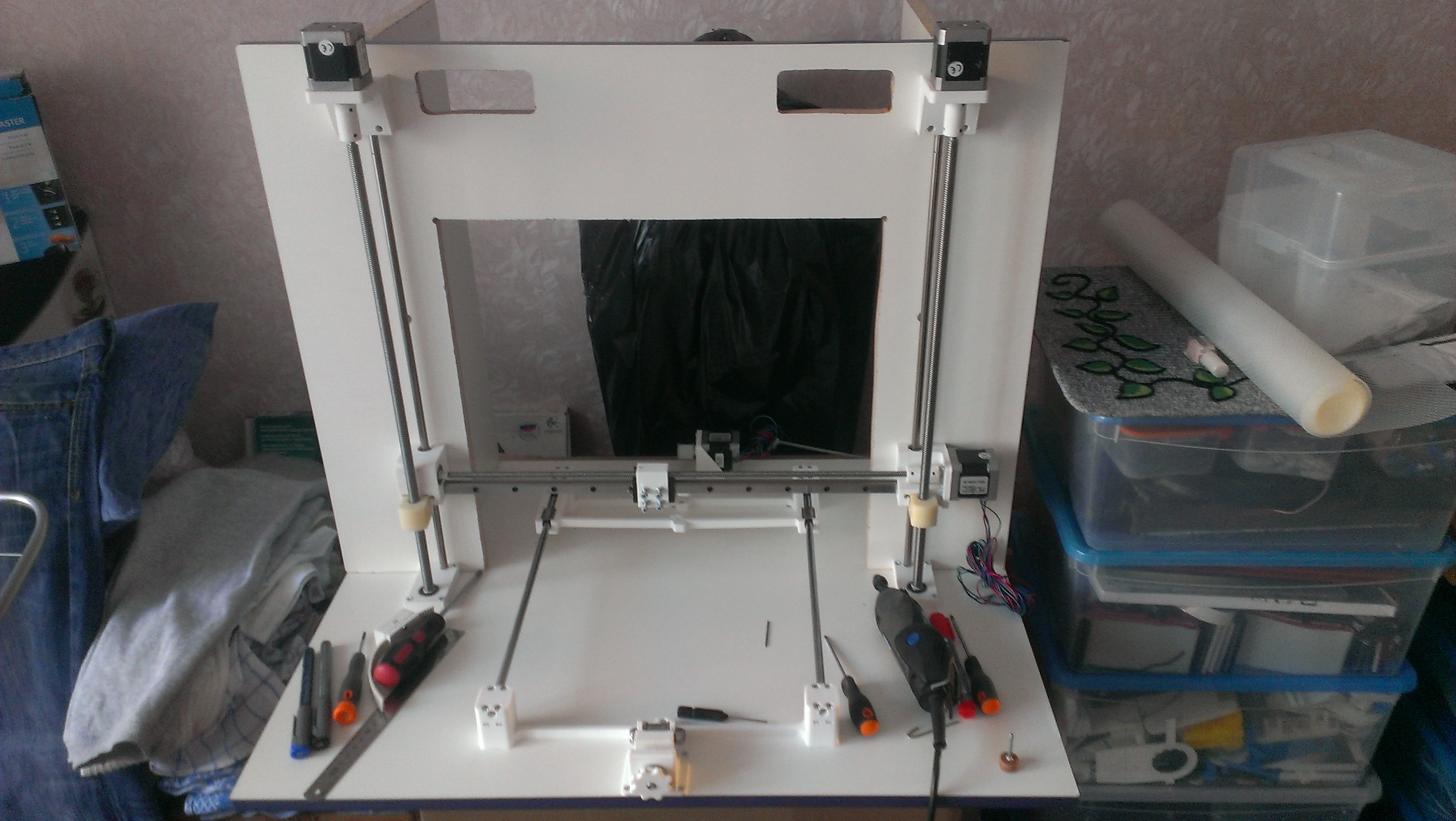

:) а почему бы и не "белый", подумалось мне.

проверяю концепт целесообразности использования принтера большой площади печати, а так же разных типов привода

решил делать рабочий объём 300x400x400

За основу взял мебельные панели стандартные 720x560

По Х используется рельса с приводом посредством многозаходного винта.

Z бегает по направляющим классическим 8мм но подшипники удлиненные, они не дают эффекта волны.
Привод по Z трапецивидными винтами, причем гайки имеют свободную посадку, чтобы не было передачи усилия в направлении X.

Стол Y привод широким ремнем c полукруглым зубом HTD3M-15, организован натяжитель.

Все элементы объединения "витаминов" (промышленных стандартных компонент) изготовлены на 3D принтере и спроектированы из расчёта максимальной жесткости. Например все стальные элементы прилегают друг к другу по касательной.

Проект скорее исследовательский, не для массового повторения.
Если кому интересно - буду выкладывать процесс и результаты.
Вложения
2015-03-17 08.18.35.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10105
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение Valaskor » 17 мар 2015, 16:52

А из каких соображений по Х винт? Просто мне кажется, XY усердно трудятся в паре, их характеристики (скорость, усилие) должны быть приблизительно равными.
Т.е. скоростные режимы печати ограничит винт, а чтобы поиграться, например, дремелем вместо хотенда - силы у ременного привода маловато.
Valaskor

Сообщения: 91
Зарегистрирован: 28 янв 2015, 10:27

Re: Белый принтер 300x400x400

Сообщение setar » 17 мар 2015, 17:08

согласен на 100%
комплектация ремень-винт произведена по принципу физического наличия без необходимости закупки :)
Аватара пользователя
setar
Site Admin

Сообщения: 10105
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение macar2005 » 18 мар 2015, 12:16

Какой шаг винта по Х?
Я как раз отказался от винта - очень медленные они без редуктора, на высоких скоростях начинаются пропуски шагов.
macar2005

Сообщения: 141
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Белый принтер 300x400x400

Сообщение setar » 18 мар 2015, 16:34

macar2005 писал(а):Какой шаг винта по Х?
Я как раз отказался от винта - очень медленные они без редуктора, на высоких скоростях начинаются пропуски шагов.

я сейчас уже на такой схеме работаю :)

#define DEFAULT_AXIS_STEPS_PER_UNIT {758,107,200*32/1.25,1120}
#define DEFAULT_MAX_FEEDRATE {45, 300, 5, 25}
#define DEFAULT_MAX_ACCELERATION {1000,9000,100,10000}

не быстро, зато очень точно

Добавлено спустя 4 минуты 3 секунды:
AndreiPol писал(а):Всем привет! Сейчас я так-же озадачен изготовлением принтера именно такого размера печати! только планирую делать всё на рельсах и ремнях. Конструкция типа этого PrintBox3D

это две оси, здесь нету третьей ;)

Что-то мне кажется. что на прутках в середине может провисать головка.


у меня рельса там, какие могут быть провисания...
Кстати экструдер с нагревателем сам делаешь, или готовый приобрёл?

сам, это простой узел, многократно отработанный :)
кстати здесь же буду отрабатывать свою старую задумку сменных голов на одном приводе экструдера

Добавлено спустя 3 минуты 58 секунд:
mrsnowin писал(а):Как закрепить шпули, на другой стороне ремня что бы они свободно вращались? Понимаю что нужно с подшипником, но в голове никак не складывается картинка :)

растяжка чисто на подшипниках, без шпули
три подшипника: ( 608 с фланцем | 608 классика | 608 с фланцем ) все на оси-болт M8
Аватара пользователя
setar
Site Admin

Сообщения: 10105
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение mrsnowin » 18 мар 2015, 18:06

Сираж писал(а):Большая шайба--малая шайба--2подшипника--малая шайба--большая шайба+продевается винт :)

setar писал(а):растяжка чисто на подшипниках, без шпули
три подшипника: ( 608 с фланцем | 608 классика | 608 с фланцем ) все на оси-болт M8


На подшипниках и я умею, темболее на 608. Достаточно даже просто двух, без фланцев. Но я хочу что бы было ровно и красиво, плюс есть предположение что шпуля будет звон ремня уменьшать, но это чисто предположение. Посмотрите картинку у @AndreiPol, там явно одинаковые шпули по обоим сторонам ремня.
Custom Prusa i2, сопло 0.3, слой 0.2.
mrsnowin

Сообщения: 55
Зарегистрирован: 08 авг 2014, 18:36

Re: Белый принтер 300x400x400

Сообщение AndreiPol » 18 мар 2015, 19:11

можно ссылку на этот простой узел, многократно отработанный (на экструдер)?
AndreiPol

Сообщения: 13
Зарегистрирован: 18 мар 2015, 12:24

Re: Белый принтер 300x400x400

Сообщение Zusul86 » 18 мар 2015, 20:36

mrsnowin писал(а):там явно одинаковые шпули по обоим сторонам ремня.

Ну как минимум "одинаковые" шпули могут иметь разный внутренний диаметр, для мотора например 5мм для подшипника 8мм.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Белый принтер 300x400x400

Сообщение om2804 » 18 мар 2015, 20:58

Первым делом, что должно беспокоить при таких габаритах - это термоусадка и вытекающие отсюда последствия.
Т.е. в первую очередь позаботиться о камере с равномерным прогревом. иначе смысл в таких масштабах? Поэтому целесообразно делать параллелепипед. А с ним и CoreXY кинематику
Аватара пользователя
om2804

Сообщения: 2043
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Белый принтер 300x400x400

Сообщение setar » 19 мар 2015, 11:36

AndreiPol писал(а):можно ссылку на этот простой узел, многократно отработанный (на экструдер)?

экструдер я использую такой, многократно проверен и удобен
http://www.thingiverse.com/thing:18379
а горячая голова самодельная из болта нержавейки, шайб малых/больших в перемешку и торцевой гайки.
типа этого forum107/topic12662-990.html#p311587
Аватара пользователя
setar
Site Admin

Сообщения: 10105
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение AndreiPol » 02 апр 2015, 11:08

стол чем греть собираешься?
AndreiPol

Сообщения: 13
Зарегистрирован: 18 мар 2015, 12:24

Re: Белый принтер 300x400x400

Сообщение setar » 02 апр 2015, 11:11

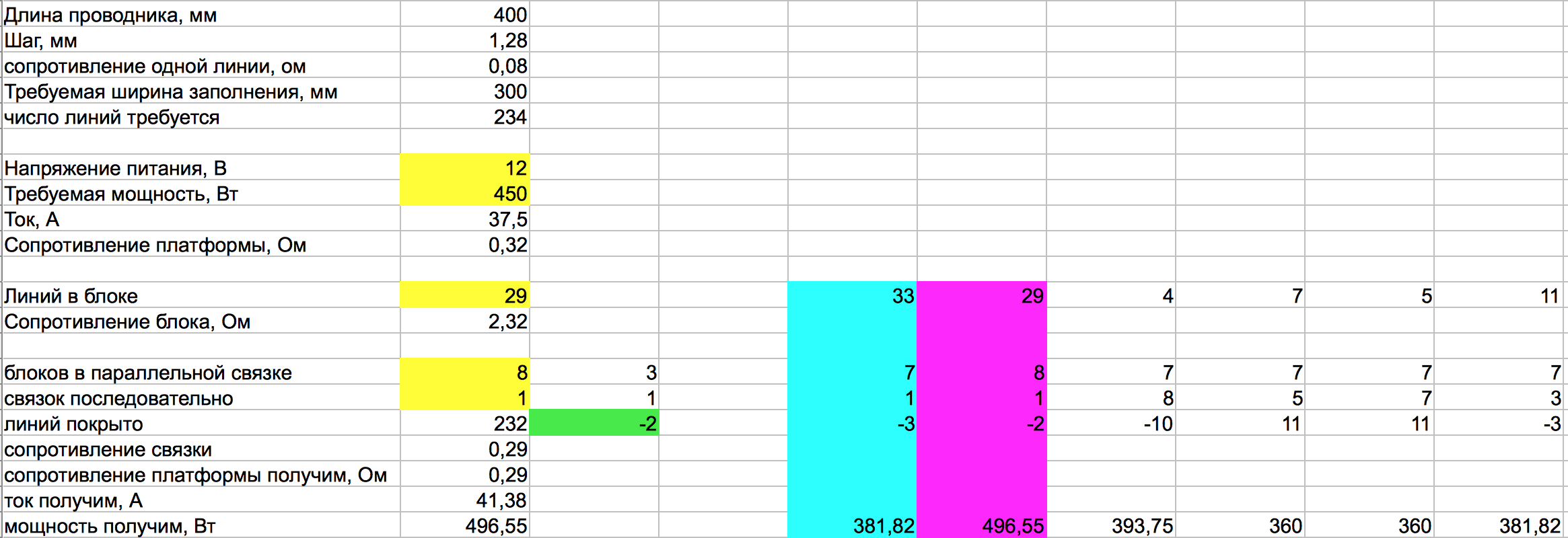

сначала проверю вариант самодельного мата из IDE шлейфов (спайка соседних проводков по караям до получения меандра )
Вложения
Снимок экрана 2015-04-02 в 10.13.44.png
Аватара пользователя
setar
Site Admin

Сообщения: 10105
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение om2804 » 03 апр 2015, 22:35

Они же вроде п полиэтиленовой изоляции? Вот дыму будет
И ты реально хочешь 450 вт на 12 В получить? Ток в 40 А и провода с палец толщиной для него не смущает? Или это левые цифры?
Для такой мощности нужно на 220 вольт делать
Аватара пользователя
om2804

Сообщения: 2043
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Белый принтер 300x400x400

Сообщение setar » 03 апр 2015, 23:17

:) нет, не смущает
серверный БП 550 42А по 12V

Добавлено спустя 1 минуту 16 секунд:
и не палец вовсе, а два полуторноквадратных с одной стороны, два с другой.
они вполне мягкие
Аватара пользователя
setar
Site Admin

Сообщения: 10105
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение om2804 » 04 апр 2015, 03:02

Не дело это 40А коммутировать. Лучше нагреватель от чайника или утюга и тиристором коммутировать через опторазвязку. Провода греть в изоляции тоже плохая идея. Отвалится термистор и дом сгорит. Ставить тепловой предохранитель как минимум. Полиэтилен уже при 110 градусах даёт о себе знать. Поэтому советую отказаться от этой идеи и применить шлейфы по назначению
Аватара пользователя
om2804

Сообщения: 2043
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
