Белый принтер 300x400x400

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Белый принтер 300x400x400

Сообщение macar2005 » 14 окт 2015, 07:04

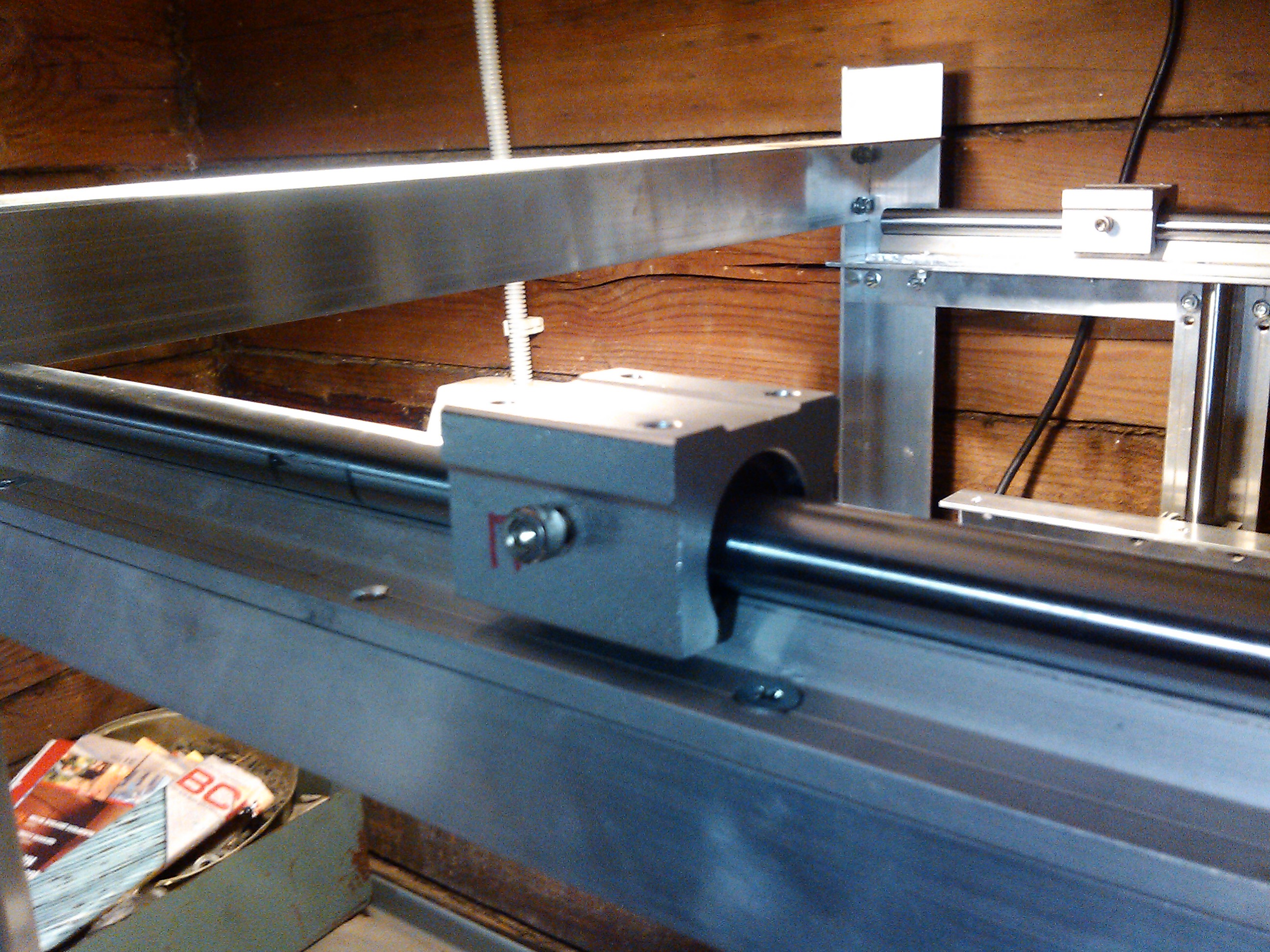

У меня принтер собран с применением рельс SBR16.
Каретки имели жуткие люфты и пришлось из переделывать в регулируемые.
Вероятно для ЧПУ они нормальны, а для принтера не очень.
http://www.youtube.com/watch?v=M4e9JR9mrY4
SBR16 modern.jpg
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Белый принтер 300x400x400

Сообщение Dimon372 » 14 окт 2015, 10:35

А чего его так шатать то? Он же все равно прижмется и будет ровно ездить по рельсе... я вообще проблемы не вижу на видео.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Белый принтер 300x400x400

Сообщение setar » 14 окт 2015, 14:54

то что оно прижмется - это тебе так только кажется :)
а вот когда разрисуешь моменты реальные которые прикладываются к каретке да к столу, вот тут то много удивительного откроется
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение Dimon372 » 14 окт 2015, 21:08

Ну каретка будет жестко закреплена через какой-то вал или полоску с другой рельсой. Значит крутиться вокруг оси Z уже не сможет. Далее остается только боковой люфт который может быть чутка поджат за счет распорки с другой стороны. Вертикальный люфт может и есть но мне кажется что оно не должно прыгать... Можно директ экструдер поставить сверху и будет нормуль.
У меня каретки оси Y на подшипниках качения вообще катались по рельсам без всякой подтяжки...
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Белый принтер 300x400x400

Сообщение setar » 15 окт 2015, 12:44

там огромные моменты поворота оси подшипника от оси вала, просто огромные.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение KBuH » 19 окт 2015, 15:50

Хочу попробовать сделать подобный принтер, есть возможность выложить исходники? =)
Был бы признателен, не с нуля рисовать.
KBuH

Сообщения: 12
Зарегистрирован: 30 авг 2013, 00:21

Re: Белый принтер 300x400x400

Сообщение setar » 19 окт 2015, 17:27

проблематично поскольку у меня много на личную библиотеку моделей и шаблонов завязано.
попробую "выкусить"
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение KBuH » 19 окт 2015, 22:09

Буду с нетерпением ждать. В основном интересуют пластиковые детали для установки валов.
Решил делать по осям Y и Z - 12 мм, а по X - 10 мм валы.
Общая площадь печати будет около 30х30х26 мм

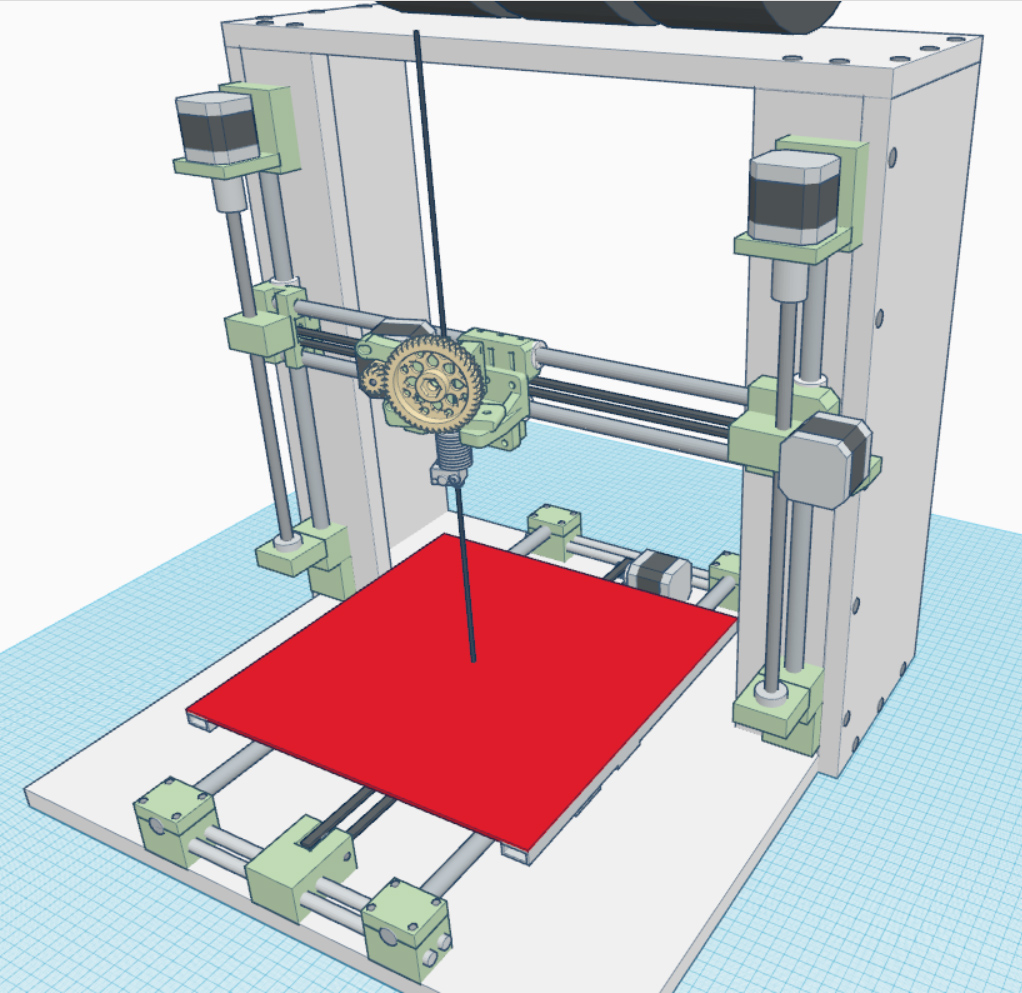

Пока вот так нарисовал.
Вложения
KBuH

Сообщения: 12
Зарегистрирован: 30 авг 2013, 00:21

Re: Белый принтер 300x400x400

Сообщение macar2005 » 20 окт 2015, 07:21

Старайся делать всё сам (луче несколько раз ошибиться и переделать). В этом случае ты получишь знания, опыт и поймёшь процесс. Закупи валы, рельсы механику и уже под них подгоняй остальные детали.
Но всё равно "первый блин комом".
Для себя я понял так, что легче и дешевле сделать своё, чем делать а потом переделывать чужое.
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Белый принтер 300x400x400

Сообщение Sergiv » 20 окт 2015, 13:02

setar писал(а):проблематично поскольку у меня много на личную библиотеку моделей и шаблонов завязано.
попробую "выкусить"


Привет, Сергей !
Судя по скринам, ты в солиде делаешь.

Сохранить сборку можно так:

Файл>Сохранить как>Ставишь галку "Включить все связанные компоненты", ставишь галку "Сохранить как копию и продолжить">Жмёшь дополнительно>Там выбираешь через Shift все компоненты>Указываешь папку куда сохранить>жмёшь кнопку "сохранить всё"
Работает в 15 солиде, может и в более ранних версиях, не помню.

Если на счёт скринов я оказался не прав, то не прокатит способ. Можно будет сохранить через step, igs, x_t и т.п. формат файлов
rk-stud.ru
rk-stud.ru\forum
3D принтер и многое другое
Sergiv

Сообщения: 267
Зарегистрирован: 12 май 2013, 13:31
Откуда: http://rk-stud.ru/
Skype: Segriv
ФИО: Сергей

Re: Белый принтер 300x400x400

Сообщение setar » 20 окт 2015, 13:35

спасибо, не знал.
проект солид 2014
проект я полностью не собирал, там все кусочки "прицеплены" ровно настолько чтобы проверить что они подходят друг к другу и не пришлось перепечатывать.

P.S. только там длина между осей стола Y поехала, нужно поправить. видимо из за одинакового названия элемента который я правил для prusa i3
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение KBuH » 26 окт 2015, 22:30

спасибо огромное
KBuH

Сообщения: 12
Зарегистрирован: 30 авг 2013, 00:21

Re: Белый принтер 300x400x400

Сообщение Toxik » 01 ноя 2015, 04:03

setar писал(а):1. стол работает отлично, я его перевел на питание через твердотельное реле SSR -120DD (60V 120А). Реле правда греется сильно, пришлось посадить на активный радиатор от старого процессора (какой то пентиум).
Есть мнение, что греются эти реле от того, что на переменный ток рассчитаны, а коммутируют постоянный...
Toxik

Сообщения: 19
Зарегистрирован: 19 янв 2015, 21:11

Re: Белый принтер 300x400x400

Сообщение r0cket » 01 ноя 2015, 10:34

А есть ссылка где были куплены рельсы?
r0cket

Сообщения: 70
Зарегистрирован: 31 окт 2014, 15:43

Re: Белый принтер 300x400x400

Сообщение madjesus666 » 01 ноя 2015, 20:04

Если собирать стол 600х350 по этому принципу блок питания нужен под 600ват?
madjesus666

Сообщения: 3
Зарегистрирован: 01 ноя 2015, 10:14
