Белый принтер 300x400x400

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Белый принтер 300x400x400

Сообщение setar » 02 ноя 2015, 14:37

madjesus666 писал(а):Если собирать стол 600х350 по этому принципу блок питания нужен под 600ват?

пожалуй 750-800W, не меньше
следуя этой теме
forum107/topic15288.html
нужно 35-38W подогрева на каждый дециметр поверхности.

Добавлено спустя 32 секунды:
r0cket писал(а):А есть ссылка где были куплены рельсы?

я их брал б/у на рынке
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение barakuda62 » 19 ноя 2015, 02:21

В тему "принтер 300x400x400" Ну а нужен ли такой большой стол !?, ведь что то напечатать во весь стол один хер не получиться.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Белый принтер 300x400x400

Сообщение setar » 19 ноя 2015, 10:50

да ну ?
:)

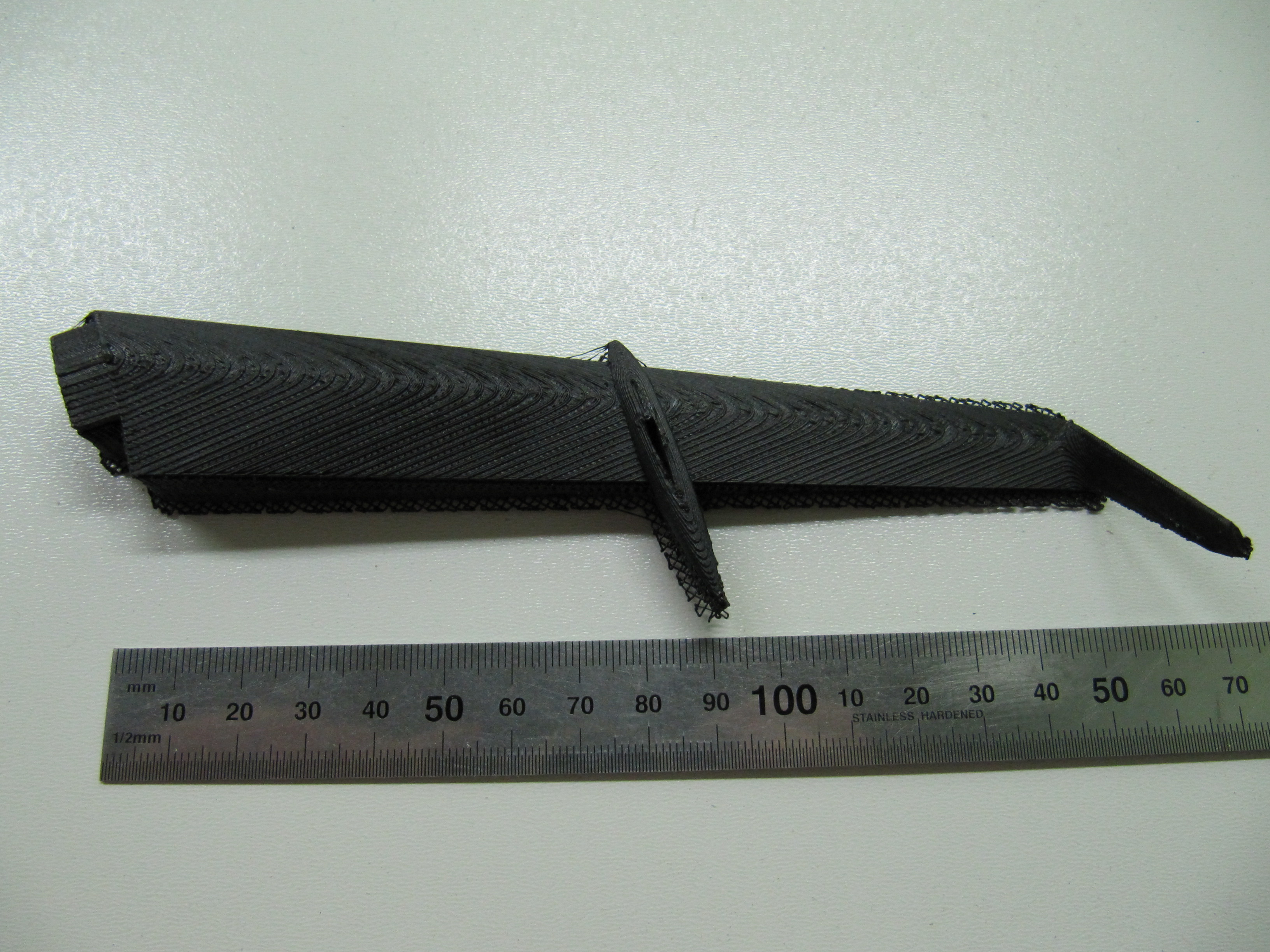

больше фотки не нашлось, печатал модели самолетов и крупнее, на весь стол
P.S. качество так и задумано - "под грунтовку"
Вложения
2015-08-01 09.23.35.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение barakuda62 » 19 ноя 2015, 14:43

setar писал(а):да ну ?
:)
больше фотки не нашлось, печатал модели самолетов и крупнее, на весь стол
P.S. качество так и задумано - "под грунтовку"

Так 170 мм, это и я печатал плафон для люстры, а вот на 400 мм столе !?, наверняка завернёт.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Белый принтер 300x400x400

Сообщение setar » 19 ноя 2015, 14:48

это зависит от прогрева стола и регулировки первого слоя (я использую автоуровень на датчике касания FSR)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение ivasi » 19 ноя 2015, 15:46

Большой стол лучше делать многозоновым, с термобарьером между зонами.
Поскольку печатать во весь стол, как правило требуется редко а жрать он будет под киловатт, работа такого стола вылетит в копеечку.
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Белый принтер 300x400x400

Сообщение setar » 19 ноя 2015, 15:57

:) советовать просто, а попробуйте реализовать ?
тепловая картина такого стола будет размытой, с постепенным переходом от нагреваемого участка к ненагретому, догадываетесь как это скажется на деламинации?

если делать по уму, то кинематика большого принтера должна быть "улучшеный Core XY" (там где пересечение ремней крестом они должны проходить по объёмной спирали, что позволит расположить шпули на одном уровне)
и делать весь объём закрытым и подогреваемым воздухом
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение ivasi » 19 ноя 2015, 16:24

Естественно, если в качестве основы использовать цельную алюминиевую пластину, картина будет довольно мрачной. Поэтому я и писал про термобарьер. Можно вообще отказаться от металла - использовать в качестве основания для нагревателей асбестовую пластину, например .
Безусловно тепло будет перетекать к холодным зонам, но не значительно, в разы меньше чем уходит на нагрев воздуха.

PS:
В принтере Fusion3 F306 реализовн мультизонный нагрев - посмотреть бы на него...
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Белый принтер 300x400x400

Сообщение setar » 19 ноя 2015, 16:46

Безусловно тепло будет перетекать к холодным зонам, но не значительно, в разы меньше чем уходит на нагрев воздуха.

не верно
если поверхность печати стекло то имеем:
теплопроводность воздуха при 100С = 0,0315 Вт/(м*С)
теплопроводность стекла = 0,698—0,814 Вт/(м*С)

для аллюминия еще кардинальнее (его стобственно и используют для выравнивания перепадов температуры)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение ivasi » 19 ноя 2015, 17:20

Это все так, только при чем тут теплопроводность воздуха?
Нужно учитывать площать теплообмена и теплоемкость - для воздуха площадь теплообмна это вся кровать, минус площадь детали, а для стекла 3мм это периметр зоны зоны нагрева * 3мм.
А еще у воздуха практически бесконечная теплоемкость(из за объема и конвекции) по сравнению со стеклом.

Именно поэтому потери на нагрев воздуха будут выше чем потери на нагрев холодных зон мультизонового стола.
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Белый принтер 300x400x400

Сообщение setar » 20 ноя 2015, 11:10

:) физика хромает, попробуйте провести моделирование в пакетах CAE
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение setar » 18 янв 2016, 12:42

Мини отчет:
Оборудовал принтер бесконтактным датчиком уровня на базе лазерной триангуляции (точность 0.01)
forum107/topic15929-510.html#p344468

по результатам эксплуатации которого пришел к пониманию что нужно менять привод X, поскольку обнаружился эффект аналогичный "воблингу", только по координате X, величиной примерно 0.05

На глаз это практически не заметно, и почувствовалось только когда из за точного датчика удалось начинать печать слоем 0.1 мм.

В общем ставлю широкий ремень на привод X
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение Dmitry__ » 18 янв 2016, 13:49

Очень радуют твои результаты. На таких глобальных штуках я бы не проверил датчик ни в жизнь :)
Надо себя заставить и причесать код до регулировки лазера. Хотя бы для выключения его когда не используется, лазер со временем деградирует...
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Белый принтер 300x400x400

Сообщение setar » 24 янв 2016, 22:18

кратко : стол переставил на рельсы, многозаходный винт заменил на ремень
конструктив X c ремнем вышел неудачный, мала жесткость для натяжения - буду переделывать

Сижу думаю что зря мучался с винтом, на ремне тише, быстрее и мягче по вибрациям
вот так выглядит автоуровень:
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение om2804 » 25 янв 2016, 22:24

А то, что рельсина в воздухе висит без балки-основания, это норм? Она не провисает? Может на квадратную алюминиевую трубу закрепить?
С винтом мучался точно зря. Для принтера плюсов никаких. Одни минусы
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
