**Disa555** » 24 мар 2015, 16:55

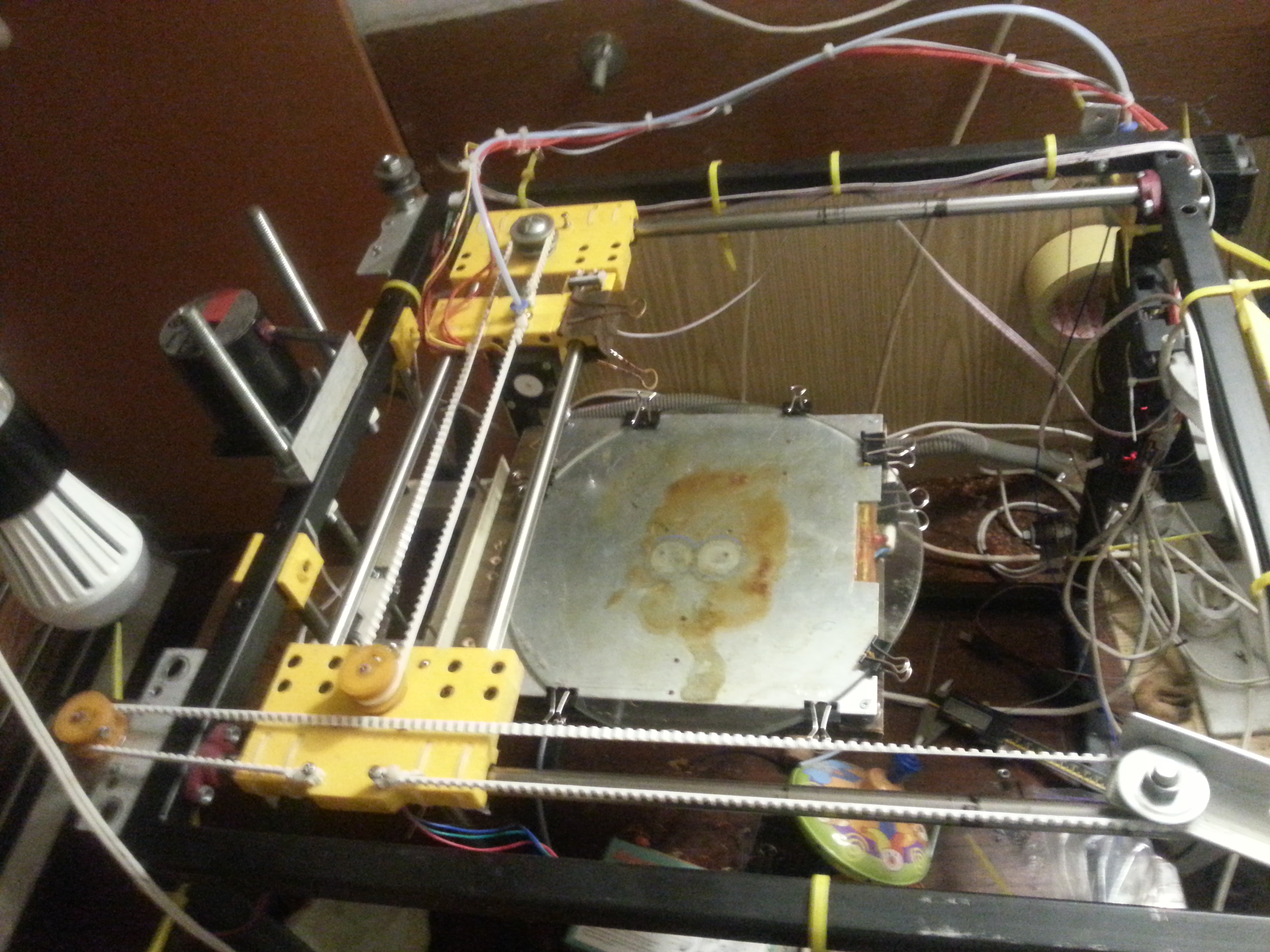

Заказал у друга в гаражах куб 50х50х50 из квадратной трубы 20, получилось рабочее поле 30х30х30 (шдв)
на скоростях 80 (заполнение) ходит ходуном (прижимаю к столу зажимами) и есть еле заметная волна.
детали простые. на этом каркасе опробовал коре в горизонтальном и вертикальном положение оси Х (нормально синхронизировать так и не смог оба движка) пока использую обычный ортодокс.

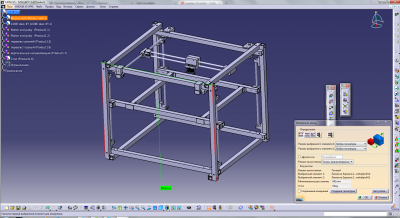

Для себя сделал вывод что каркас нужен 40х50х50 для поля 20х30 см (лист а4)... или 40х40х50 для стандартного стола.. если кому интересно могу выложить чертежи в солиде..

**Феникс** » 25 мар 2015, 01:46

Интересно, выложите пожалуйста

**Disa555** » 26 мар 2015, 16:28

Такс ...
для заинтересованных описалово:
применяемые валы- Х-10мм Y и Z -12мм, ремни и шкивы Т5 (что было)
для Коре разрабатывал для стандартной головы совмещенной с экструдером. для ортодокса делал уже под модную голову))

как каркас использовал куб из квадратных труб 20... подшипники 608 (надо штук 8 ) для каркаса, для коретки У 624 (тоже 8 ).

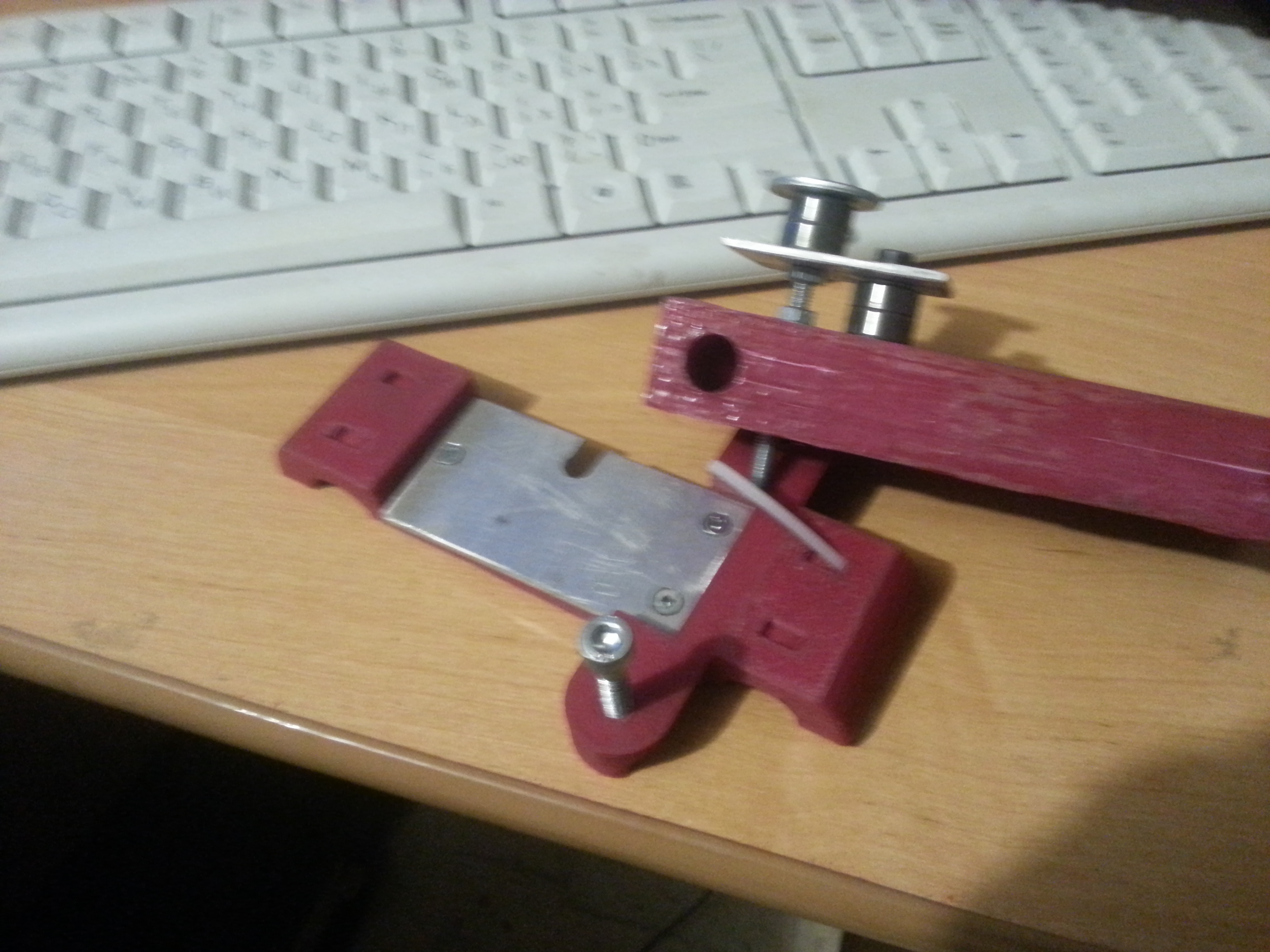

помимо печатных деталей применяю листовой алюминий (можно уголок пиленый) (для какретки Х две пластины)

Понимаю что скомкано все описал,... спешу.. если что обращайтесь :friends:

**Феникс** » 26 мар 2015, 22:17

спасибо!

**Barban** » 21 май 2015, 22:49

Говорят, сварную раму может повести? Отпускали ее? Нет с этим проблем?

Как вообще, печатает принтер?

Есть идея совместить ваш вариант с польским "школьным" Вулкано, понравился:
http://3dtoday.ru/blogs/news3dtoday/sch ... 3611#23611

**ruut75** » 22 май 2015, 00:55

Какой профиль по размеру используете ?
Скоро сам буду делать корпус под новый принтер, планирую из стального уголка 30х30х3.Раньше хотел из квадрата стального 30х30х3 сделать но с моими размерами вес был бы перебор.

**grean2007** » 25 май 2015, 11:51

Прошивку Marlin какую за основу брать для CoreXY, в папке example_configurations даны несколько configurations.h для разных принтеров.

**Barban** » 26 май 2015, 17:14

Disa555 писал(а): на этом каркасе опробовал коре в горизонтальном и вертикальном положение оси Х (нормально синхронизировать так и не смог оба движка) пока использую обычный ортодокс.

А в чем проблема с синхронизацией?
Я вот обратил внимание, что польский школьник, автор Вулкануса http://www.instructables.com/id/Vulcanus-V1-3D-Printer/?ALLSTEPS использует разные драйвера для моторов и еще зачем-то Rotary Encoder

2x A4988 Motordriver Ebay
-2x TMC2100 MotorDriver watterott
-1x Thermistor 100k Ebay
-1x 2004 LCD Ebay
-1x Rotary Encoder Aliexpress

Может, это необходимо для синхронизации в COREXY?
UPD
Ой, Rotary Encoder - это просто ручка для управления LCD экраном, простите.
UPD2
Hi, i use the TMC2100, because they are so much quiter than the classic A4988 Pololu, (они просто тише)

**ursus** » 06 июн 2015, 22:15

Потихоньку начинаю стройку своего corexy.

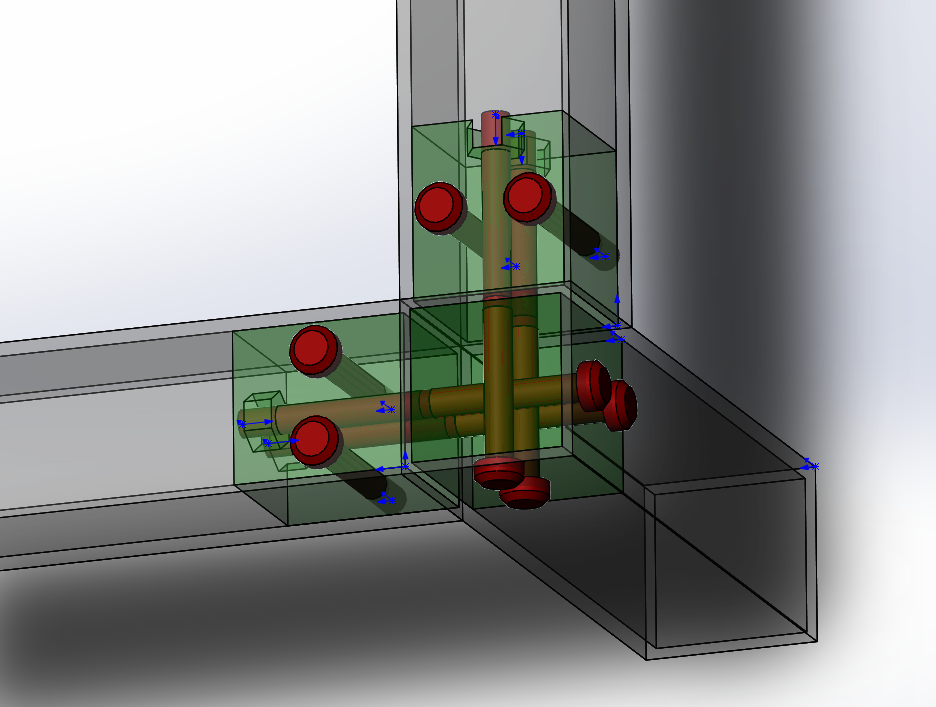

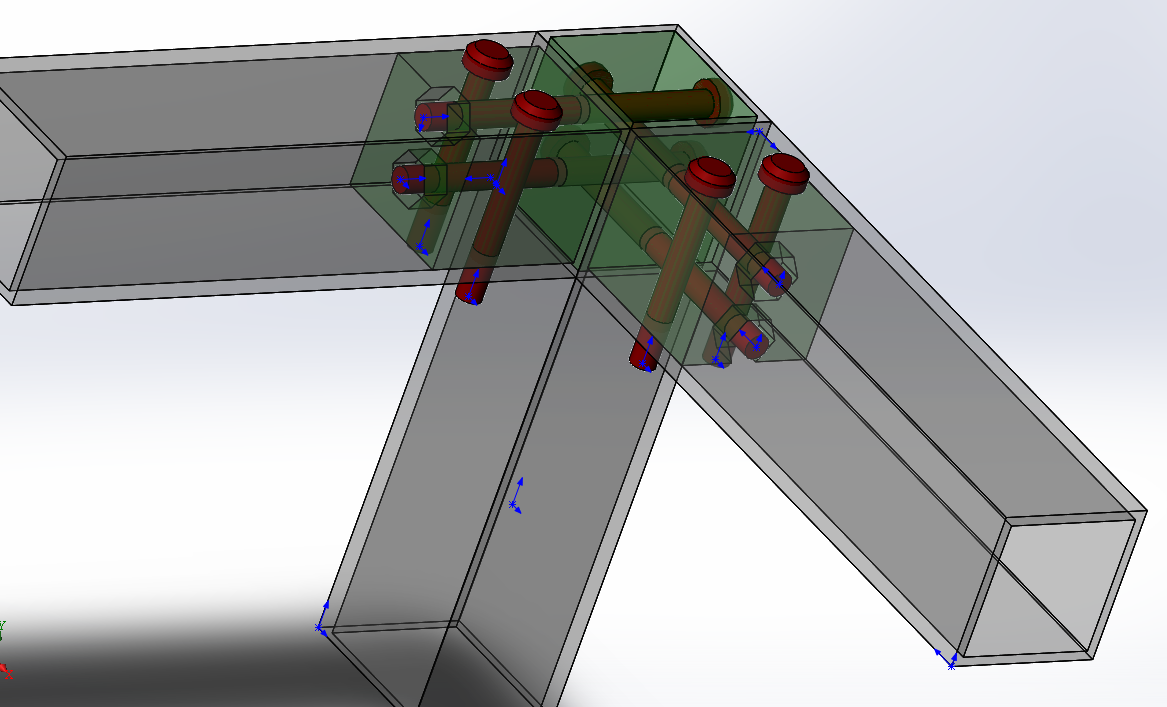

Думал думал я как делать раму. Вот что придумал. Профиль люминь или сталь 25х25х1.5. Купил пока пару метров люминевого профиля. Попробую на нем оси XY собрать. Посмотрю на жесткость. В общем вот такой вариант соединения профилей придумал.

Серый профиль. Зеленым печатные кубики. Красные винты м4.
Что думаете?

Еще можно усилить уголками. Но вот где взять уголки хз. Нашел в кастораме стальные уголки разных размеров уже с отверстиями. Но не уверен, что они с достаточной точностью согнуты. Ну или нарезать из профиля углового.

**icehardy** » 06 июн 2015, 22:45

решение хорошее, но кубики проще, быстрее и дешевле сделать из дерева
клееный брус отстрогать в размер не проблема, напилить и забить в трубу
внутри можно использовать гайки для фиксации в дереве
снаружи углов прикрутить косынки, можно с эпоксидкой или холодной сваркой

Напечатать кубики тоже не сложно, но оочень долго, и заполнение надо бы 100% пожалуй

**ursus** » 06 июн 2015, 23:43

Из дерева проблематично будет точности отверстий добиться. Ну по крайней мере у меня

На счет косынки хорошая идея. Обдумаю.

**icehardy** » 06 июн 2015, 23:51

отверстия массово сверлить можно как раз по напечатанному шаблону
и всё получится

**ursus** » 07 июн 2015, 00:24

Не не с моими руками

Вообще думаю вулкан заказать для таких штук. Соплом 1.2 такой кубик минут за 15 наверное напечатается

**grean2007** » 16 июн 2015, 21:48

Vlast писал(а):Нет, не верно. Ничего менять не надо, как для обычной кинематики. Прошивка делает свое дело.

У меня H-Bot с прошивкой Repetier-Firmware сделанной на сайте, так нужно умножать на 2 кол. шагов, или можно сделать по другому не умножая?

**Myp** » 16 июн 2015, 22:23

конструкция с закладными печатными кубиками никуда не годная
болты в пластике пружинят огого.
