Привод оси Z.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Привод оси Z.

Сообщение om2804 » 19 авг 2014, 09:39

Можно обмотки движков соединить не паралельно, а последовательно.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Привод оси Z.

Сообщение Myp » 19 авг 2014, 09:51

только если они с завода ещё не включены последовательно)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Привод оси Z.

Сообщение porex » 19 авг 2014, 11:04

om2804 писал(а):Можно обмотки движков соединить не паралельно, а последовательно.

Чем последовательное подключение лучше параллельного?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Привод оси Z.

Сообщение om2804 » 19 авг 2014, 17:23

Почитайте про параллельное и последовательное соединение сопротивлений, не забывая про закон Ома.
При последовательном от драйвера нужно меньше тока, но и мощность моторов падает.
Нужно попробовать, возможно станет лучше
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Привод оси Z.

Сообщение porex » 19 авг 2014, 18:36

Соединения проводников и закон Ома знаю. Возможно непонятно сформулировал вопрос. Задам по другому.
Для чего вы советуете последовательное соединение, что станет лучше? Чтобы уменьшить ток на двигателях и соответственно нагрев? Так почему бы не ограничить ток на драйвере при параллельном подключении?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Привод оси Z.

Сообщение om2804 » 19 авг 2014, 21:10

Чтобы не перегревать драйвер. Кто-то уже давно пробовал. Заедала ось z. Соединение последовательно помогло
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Привод оси Z.

Сообщение webkoder » 20 авг 2014, 11:11

Как вариант можно использовать два драйвера на два движка.
В Configuration_adv.h:

// A single Z stepper driver is usually used to drive 2 stepper motors.
// Uncomment this define to utilize a separate stepper driver for each Z axis motor.
// Only a few motherboards support this, like RAMPS, which have dual extruder support (the 2nd, often unused, extruder driver is used
// to control the 2nd Z axis stepper motor). The pins are currently only defined for a RAMPS motherboards.
// On a RAMPS (or other 5 driver) motherboard, using this feature will limit you to using 1 extruder.
//#define Z_DUAL_STEPPER_DRIVERS
webkoder

Сообщения: 47
Зарегистрирован: 17 янв 2014, 10:50
Откуда: Москва

Re: Привод оси Z.

Сообщение karabas2011 » 20 авг 2014, 12:17

porex писал(а):Для чего вы советуете последовательное соединение, что станет лучше?

перестанет спонтанно останавливаться один из моторов. М90 вначале был параллельно. После наступания на эти грабли в пдфе уже рекомендуется последовательно.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Привод оси Z.

Сообщение porex » 20 авг 2014, 13:29

karabas2011, спасибо за разъяснение.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Привод оси Z.

Сообщение abuharsky » 01 сен 2014, 11:17

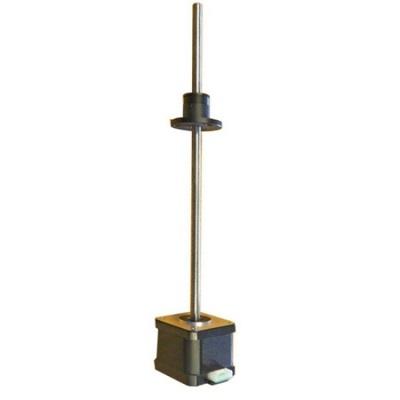

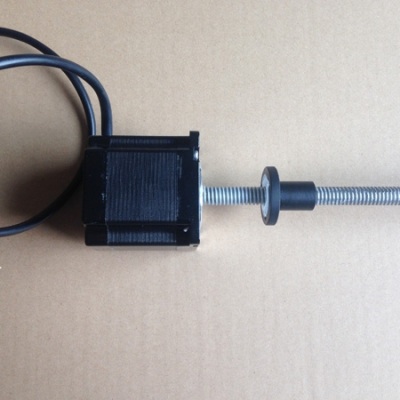

Тут обсуждали ШВП и шпильки, нормальные ШВП стоят более 40$, а вот тут за 30 можно купить сразу с мотором, то есть ось мотора == шпилька, подумываю заказать 2 по 350мм

http://www.robotdigg.com/category/8/Thr ... od-Stepper


что думаете?
Вложения
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Привод оси Z.

Сообщение green_domingo » 01 сен 2014, 17:42

http://www.aliexpress.com/item/2sets-Re ... 32346.html
Я такие заказывал, весьма недурно, только с креплением гаек пришлось помудрить.
Аватара пользователя
green_domingo

Сообщения: 21
Зарегистрирован: 10 сен 2012, 04:17
Откуда: Minsk

Re: Привод оси Z.

Сообщение abuharsky » 01 сен 2014, 18:38

green_domingo писал(а):http://www.aliexpress.com/item/2sets-RepRap-3D-Printer-THSL-300-8D-Lead-Screw-Dia-8MM-Thread-8mm-Length-300mm-with/1831432346.html
Я такие заказывал, весьма недурно, только с креплением гаек пришлось помудрить.



если вы имеете в виду крепление гаек к каретке, то непонятно, в чем сложность, вот, например http://www.thingiverse.com/thing:37779 или вот http://www.thingiverse.com/thing:293634

по поводу качества этих ходовых винтов, сильно ли гайка на таких болтается? вообще есть ли у нее свободный ход/люфт?
эти напровляющие насколько прочные, легко ли согнуть(это мне интересно как минимум в силу того, насколько легко они погнутся при доставке, ведь потом кривизну/восьмерку на них исправлять будет сложно)?
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Привод оси Z.

Сообщение green_domingo » 02 сен 2014, 11:07

abuharsky, винты гладкие и ровные, мне пришли упакованными в пакет вместе с другим барахлом, при этом были самыми габаритными в отправлении. Не погнулись.
Люфта вдоль оси практически нет (измерений не проводил, но по ощущениям это так). Поперек оси немного болтается, но это не имеет значения.
Гайка вроде латунная, резьба на валу 3-х или 4-х заходная.
К сожалению, принтер в котором стояли эти валы, отправился к своему новому хозяину, поэтому проверить не могу.
Аватара пользователя
green_domingo

Сообщения: 21
Зарегистрирован: 10 сен 2012, 04:17
Откуда: Minsk

Re: Привод оси Z.

Сообщение 3DPrinter » 06 сен 2014, 10:25

Что лучше?
Купить двигатель сразу с трапецией в сборе или купить винт отдельно и подключить через алюминиевую муфту?
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Привод оси Z.

Сообщение abuharsky » 06 сен 2014, 13:16

3DPrinter писал(а):Что лучше?
Купить двигатель сразу с трапецией в сборе или купить винт отдельно и подключить через алюминиевую муфту?


В сборе
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл
